SAUNAAHJU PAIGALDUS- JA KASUTUSJUHEND
Tüüp
Mudelid
Küttevõimsus leiliruumis
Leiliruumi kubatuur
Küttematerjal
Küttekogus
Tõmbe vajalik suurus
Korstna nõutav temperatuuriklass
Kerisega ühendatava korstnatoru siseläbimõõt
Minimaalsed kaugused süttivate materjalideni:
külgedel
kivide pinnalt laeni
tagant
eest (kolde uksest)
Süsinikdioksiidi heide 13%
Efektiivsus
Koldest väljuva suitsugaasi temperatuur
Kaal ilma kerisekivideta
Kerisekivide kaal
Kerisekivide läbimõõt
Minimaalne ventilatsiooniavade ristlõige
Korstnalõõri minimaalne ristlõige
Kolde seinte ja lae paksus
Tuhaluugi avatus pärast sissekütmist
Tekkiv suitsugaaside mass
Tabel 1. Kerise tehnilised andmed

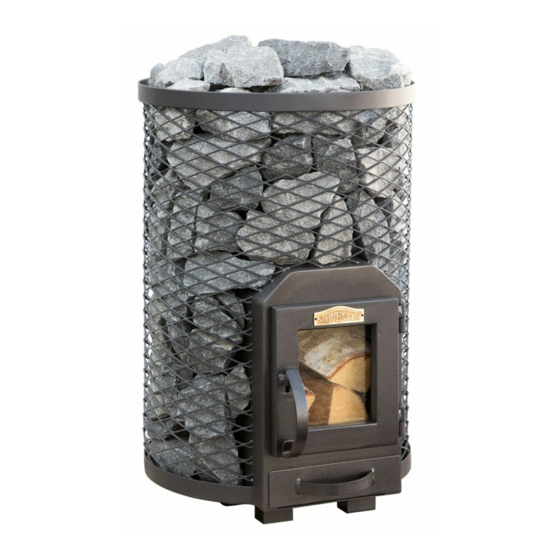

1. ÜLDIST
Stoveman tootevalikus on erinevaid modifikatsioone saunakeristest. Tarbija võib
valida ümara või kandilise väliskujuga ahjude vahel. Ahi võib olla kuumuskindlast
klaasist või metallist (M) ukseplaadiga . Ahi võib olla kütmisega leiliruumist või
pikendatud koldega (LS) kütmiseks teisest ruumist.
Soetatava saunaahju tüübi toimivusdeklaratsioon on juhendi lisa.
Keris tuleb valida leiliruumi jaoks sobiva võimsusega. Leiliruumi kubatuuri vahemik,
kuhu vastav keris on sobilik, on esitatud kerise tehnilistes andmetes.
Õige võimsusega kerise valimisel on oluline teada, et soojustamata seina- ja laepinnad
(näiteks tellis-, klaas, kivi- ja betoonpinnad) suurendavad keriselt nõutavat võimsust.
Sobiva kerise valimisel võib aidata teid müüja või meie tehase esindaja, samuti on
meie kodulehel
www.stoveman.ee
http://www.stoveman.ee/kerise-valimine/
1.1. Kerise osad
(vaata joonist 1).
1 - Kerisekivid (ei kuulu komplekti)
2 - terasvõrk
3 - puhastusluuk
4 - koldegaaside väljund korstnatoruga ühendamiseks
5 - korpus
6 - kolde uks
7 - klaasist ukseplaat (võib olla ka metallist)
8 - tuhasahtel
9 - koldekambri pikendus seinast läbiviiguks (LS mudelid)
10 - kolderest
O2- sisalduse korral
rakendus kerise valimiseks
Stoveman 13
13R; 13R-M; 13; 13-M; 13R-LS; 13R-M-LS; 13-M-LS; 13-LS
15,4 kW
6 m³-13m³
Puuhalud pikkusega kuni 30 cm
3,6kg+2,3kg+2,3kg
12 Pa
T600
115mm
190mm
1140mm
250 mm
900 mm
0,59%
67%
430 °C
52kg / LS 63kg
90kg-110kg
10cm-15cm
7850 mm²
10200mm²
5mm
kuni 10mm
13,3 g/s
EE

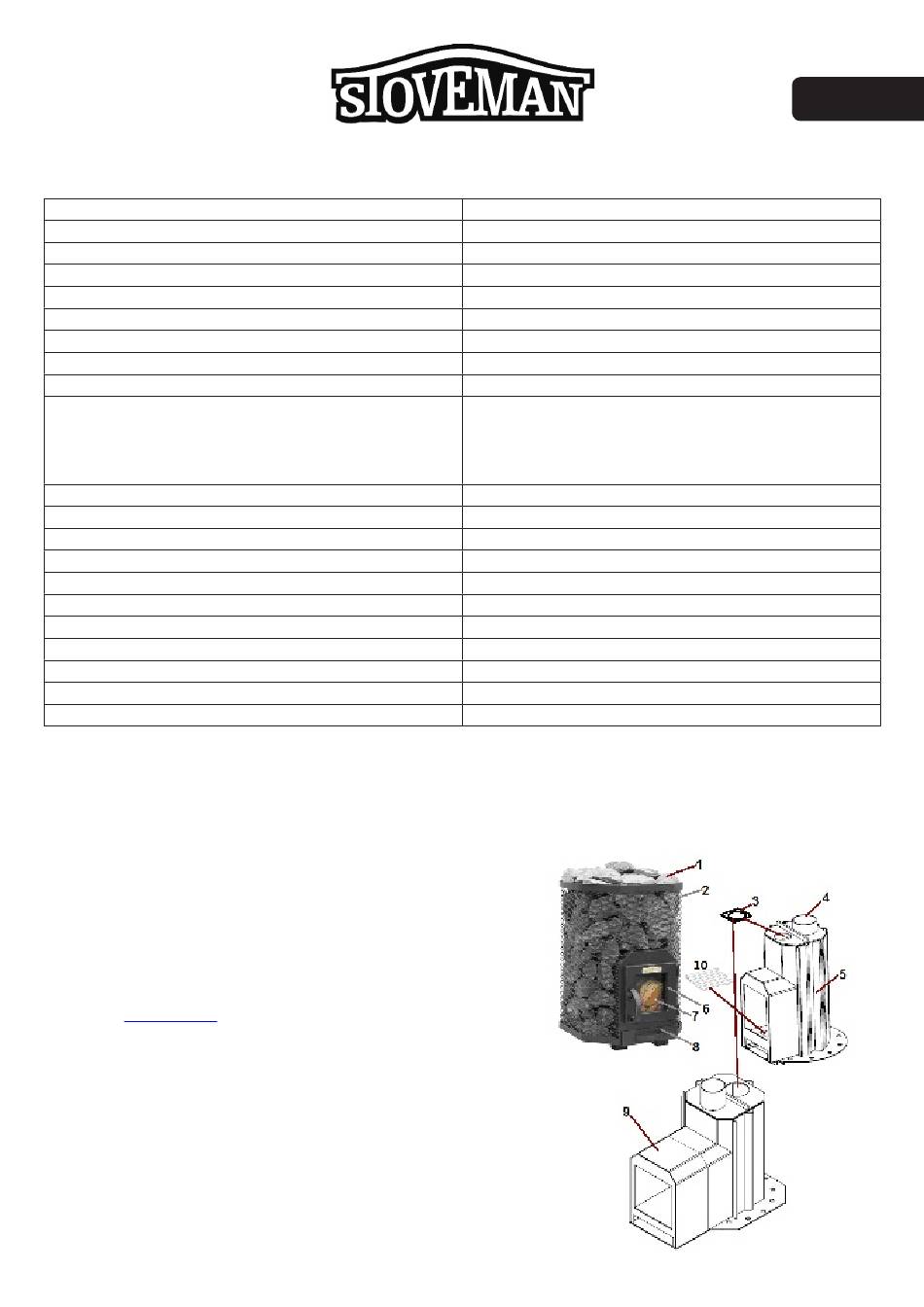

Joonis 1. Kerise osad
