GARAGE DOOR OPENER
Model 2595C 3/4 HP
For Residential Use
Install on Sectional Doors ONLY
THIS OPERATOR IS INTENDED FOR USE ONLY WITH I-BEAM RAILS.
Owner's Manual
Please read this manual and the enclosed safety materials carefully!
■
Fasten the manual near the garage door after installation.
■
The door WILL NOT CLOSE unless the Protector System
■
properly aligned.
Periodic checks of the opener are required to ensure safe operation.
■
The model number label is located under the light lens on the left side
■
panel of your opener.
®
The Chamberlain Group, Inc.
845 Larch Avenue
Elmhurst, Illinois 60126-1196
www.liftmaster.com
is connected and
®
®
Advertisement
Chapters
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Chamberlain 2595C 3/4 HP
Summary of Contents for Chamberlain 2595C 3/4 HP

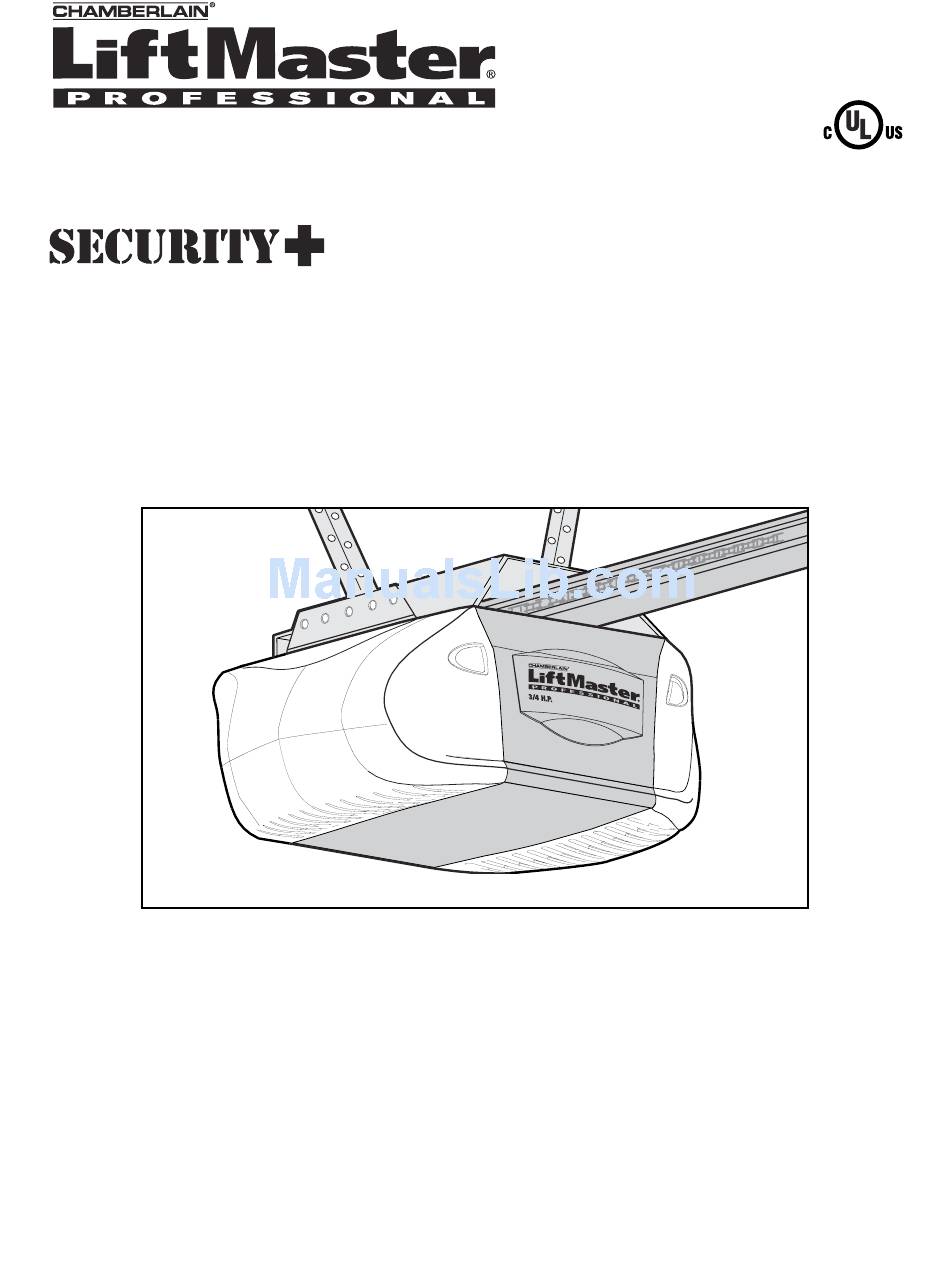

- Page 1 GARAGE DOOR OPENER Model 2595C 3/4 HP For Residential Use Install on Sectional Doors ONLY THIS OPERATOR IS INTENDED FOR USE ONLY WITH I-BEAM RAILS. Owner’s Manual Please read this manual and the enclosed safety materials carefully! ■ Fasten the manual near the garage door after installation.
-
Page 2: Table Of Contents
Safety Symbol and Signal Word Review This garage door opener has been designed and tested to offer safe service provided it is installed, operated, maintained and tested in strict accordance with the instructions and warnings contained in this manual. WARNING... -
Page 3: Preparing Your Garage Door
To prevent damage to garage door and opener: • ALWAYS disable locks BEFORE installing and operating the opener. • ONLY operate garage door opener at 120V, 60 Hz to avoid malfunction and damage. Tools needed During assembly, installation and adjustment of the opener, instructions will call for hand tools as illustrated below. -
Page 4: Planning
Planning Identify the type and height of your garage door. Survey your garage area to see if any of the conditions below apply to your installation. Additional materials may be required. You may find it helpful to refer back to this page and the accompanying illustrations as you proceed with the installation of your opener. -
Page 5: Carton Inventory
Carton Inventory Your garage door opener is packaged in two cartons which contain the motor unit and all parts illustrated below. Accessories will depend on the model SECURITY✚ 3-Button Motion Detecting Remote Control Door Control Panel Motor Unit With Light Lenses... -
Page 6: Assembly
ASSEMBLY STEP 1 Attach the Rail to the Motor Unit To avoid installation difficulties, do not run the garage door opener until instructed to do so. • Remove the bolt and lock nut from the top of the motor unit. -
Page 7: Assembly
4. Disable all locks and remove all ropes connected to garage door BEFORE installing opener to avoid entanglement. 5. Install garage door opener 7 feet (2.13 m) or more above floor. 6. Mount emergency release handle 6 feet (1.83 m) above floor. -
Page 8: Installation Step
INSTALLATION STEP 1 Determine the Header Bracket Location WARNING To prevent possible SERIOUS INJURY or DEATH: • Header bracket MUST be RIGIDLY fastened to CAUTION structural support on header wall or ceiling, otherwise garage door might not reverse when required. DO NOT install header bracket over drywall. -
Page 9: Install The Header Bracket
INSTALLATION STEP 2 Install the Header Bracket You can attach the header bracket either to the wall above the garage door, or to the ceiling. Follow the instructions which will work best for your particular requirements. Do not install the header bracket over drywall. -
Page 10: Attach The Rail To The Header Bracket
INSTALLATION STEP 3 Attach the Rail to the Header Bracket • Position the opener on the garage floor below the header bracket. Use packing material as a protective base. NOTE: If the door spring is in the way you’ll need help. Have someone hold the opener securely on a temporary support to allow the rail to clear the spring. -
Page 11: Hang The Opener
Lag Screw 5/16"-18x1-7/8" Hex Bolt 5/16"-18x7/8" Nut 5/16"-18 To avoid possible SERIOUS INJURY from a falling garage door opener, fasten it SECURELY to structural supports of the garage. Concrete anchors MUST be used if installing any brackets into masonry. Figure 1 Measure Distance Lock Washer 5/16"... -
Page 12: Install The Door Control
CAUTION INSTALLATION STEP 6 Install the Door Control Locate door control within sight of the door at a minimum height of 5 feet (1.5 m) where small children cannot reach, and away from moving parts of the door and door hardware. The installation surface must be smooth and flat. -
Page 13: Install The Light
• Reverse the procedure to close the lens. • If the bulbs burn out prematurely due to vibration, replace with a Garage Door Opener bulb. NOTE: Use only standard light bulbs. The use of short neck or speciality light bulbs may overheat the endpanel or light socket. -
Page 14: Electrical Requirements
WARNING INSTALLATION STEP 9 Electrical Requirements CAUTION To avoid installation difficulties, do not run the opener at this time. To reduce the risk of electric shock, your garage door opener has a grounding type plug with a third grounding pin. This plug will only fit into a grounding type outlet. -
Page 15: Install The Protector System
INSTALLATION STEP 10 Install The Protector System The safety reversing sensor must be connected and aligned correctly before the garage door opener will move in the down direction. IMPORTANT INFORMATION ABOUT THE SAFETY REVERSING SENSOR When properly connected and aligned, the sensor will detect an obstacle in the path of its electronic beam. -
Page 16: Installing The Brackets
INSTALLING THE BRACKETS Be sure power to the opener is disconnected. Install and align the brackets so the sensors will face each other across the garage door, with the beam no higher than 6" (15 cm) above the floor. They may be installed in one of three ways, as follows. -
Page 17: Aligning The Safety Sensors
MOUNTING AND WIRING THE SAFETY SENSORS • Slide a 1/4"-20x1/2" carriage bolt head into the slot on each sensor. Use wing nuts to fasten sensors to brackets, with lenses pointing toward each other across the door. Be sure the lens is not obstructed by a bracket extension (Figure 4). -
Page 18: Fasten The Door Bracket
INSTALLATION STEP 11 Fasten the Door Bracket Follow instructions which apply to your door type as illustrated below or on the following page. A horizontal reinforcement brace should be long enough to be secured to two or three vertical supports. A vertical reinforcement brace should cover the height of the top panel. -
Page 19: Connect Door Arm To Trolley
INSTALLATION STEP 12 Connect Door Arm to Trolley SECTIONAL DOORS ONLY • Make sure garage door is fully closed. Pull the emergency release handle to disconnect the outer trolley from the inner trolley. Slide the outer trolley back (away from the door) about 2" (5 cm) as shown in Figures 1, 2 and 3. -
Page 20: Adjustment
ADJUSTMENT STEP 1 Adjust the UP and DOWN Travel Limits Limit adjustment settings regulate the points at which the door will stop when moving up or down. To operate the opener, press the Door Control push bar. Run the opener through a complete travel cycle. •... -
Page 21: Adjustment
ADJUSTMENT STEP 2 Adjust the Force Force adjustment controls are located on the right side panel of the motor unit. Force adjustment settings regulate the amount of power required to open and close the door. If the forces are set too light, door travel may be interrupted by nuisance reversals in the down direction and stops in the up direction. -
Page 22: Test The Safety Reversal System
The door will not move more than an inch (2.5 cm), and the opener lights will flash. The garage door opener will not close from a remote if the indicator light in either sensor is off (alerting you to the fact that the sensor is misaligned or obstructed). -
Page 23: Operation
• The wall-mounted Door Control: Hold the push button or bar down until the door starts to move. • The Keyless Entry (See Accessories): If provided with your garage door opener, it must be programmed before use. See Programming. When the opener is activated (with the safety reversing sensor correctly installed and aligned) 1. -
Page 24: Using The Wall-Mounted Door Control
Using the Wall-Mounted Door Control THE MOTION DETECTING DOOR CONTROL Press the push bar to open or close the door. Press again to reverse the door during the closing cycle or to stop the door while it's opening. This door control contains a motion detector that will automatically turn on the light when it detects a person entering... -
Page 25: Care Of Your Opener
CARE OF YOUR OPENER LIMIT AND FORCE ADJUSTMENTS: Weather conditions may cause some minor changes in door operation requiring some re-adjustments, particularly during the first year of operation. Pages 20 and 21 refer to the limit and force adjustments. Only a screwdriver is required. Follow the instructions carefully. -
Page 26: Having A Problem
Installation Step 10. 12. The opener lights don't turn on: • Replace the light bulbs (100 watts maximum). Use a standard neck garage door opener bulb if regular bulb burns out. 13. The opener lights don't turn off: • Is the Light feature on? Turn it off. -
Page 27: To Erase All Codes
The owner of the copyright in the garage door opener does not authorize the purchaser or supplier of the non-rolling code transmitter to circumvent that technical measure. -
Page 28: To Add, Reprogram Or Change A Keyless Entry Pin
To Add, or Reprogram or Change a Keyless Entry PIN NOTE: Your new Keyless Entry must be programmed to operate your garage door opener. USING THE “LEARN” BUTTON 1. Press and release the “learn” button on motor unit. The learn indicator light will glow steadily for 30 seconds. -
Page 29: Repair Parts
REPAIR PARTS Rail Assembly Parts Installation Parts KEY PART 98LMC 973LMC 10A20 29B137 41A2828 41B4494-1 41A5047 41A4353 41A5034 178B34 178B35 41A5266-1 41A5281 41A2770-8 114A2678 PART DESCRIPTION 4A1008 Master link kit 41A2780 Chain pulley bracket 41A3489 Complete trolley assembly 3707CH 7' (2.1 m) Rail assembly 3708CH 8' (2.4 m) Rail assembly 3710CH... -
Page 30: Motor Unit Assembly Parts
Motor Unit Assembly Parts PART DESCRIPTION 41C5069 Chassis support bracket assy. kit 41A4208-2 Chain spreader 41A5658 Gear and sprocket assembly Complete with: Spring washer, thrust washer, retaining ring, bearing plate, roll pins (2), drive gear and worm gear, helical gear w/retainer and grease 41A2817 Drive/worm gear kit w/grease,... -
Page 31: Accessories
995LMC Remote Light Control: Enables homeowner to turn on a lamp, television or other appliance from their car with their garage door opener remote or from anywhere in their home with an additional Liftmaster Security✚ 971LMC 1-Button Security✚ Includes visor clip. -
Page 32: Liftmaster Service Is On Call
LIFTMASTER GARAGE DOOR OPENER FIVE-YEAR LIMITED WARRANTY The Chamberlain Group, Inc. (“Seller”) warrants to the first retail purchaser of this product, for the residence in which this product is originally installed, that it is free from defect in materials and/or workmanship for a period of five years from the date of purchase and that the motor is free from defect in materials and/or workmanship for the lifetime of the product. -
Page 33: Manuel D'instructions
OUVRE-PORTE DE GARAGE Modèle 2595C 3/4 HP Pour résidences seulement Installer UNIQUEMENT sur des portes articulées CET ACTIONNEUR EST DESTINÉ UNIQUEMENT À L’UTILISATION AVEC DES RAILS EN I. Manuel d’instructions Lire attentivement ce manuel ainsi que les consignes de sécurité! ■... - Page 34 TABLE DES MATIÈRES Introduction Revue des symboles de sécurité et des mots de signalement ...2 Préparation de votre porte de garage ...3 Outils nécessaires ...3 Planification ...4 Inventaire de la boîte d’emballage ...5 Inventaire des fixations ...5 Montage Fixation du rail au moteur ...6 Fixation de l’écarteur de chaîne ...6 Fixation du support de châssis ...6 Tension de la chaîne ...7...
-
Page 35: Préparation De Votre Porte De Garage
Préparation de votre porte de garage Avant de commencer : • Désactiver les serrures. • Retirer toute corde raccordée à la porte de garage. • Réaliser le test suivant pour s’assurer que la porte de garage est équilibrée et qu’elle ne force pas : 1. -
Page 36: Planification
Planification Identifier le type et la hauteur de votre porte de garage. Examiner la région du garage pour noter si l’une des conditions ci-après s’applique à votre installation. Des matériaux supplémentaires peuvent être nécessaires. Il vous sera peut-être utile de vous reporter à cette page et aux illustrations qui l’accompagnent en procédant à... -
Page 37: Inventaire De La Boîte D'emballage
Inventaire de la boîte d’emballage Votre ouvre-porte de garage est emballé dans deux boîtes qui contiennent le moteur et toutes les pièces illustrées ci-après. Les accessoires dépendront du modèle acheté. S’il manque quoi que ce soit, vérifier soigneusement le SECURITY✚ Télécommande Panneau de commande de à... -
Page 38: Montage
MONTAGE – 1 OPÉRATION Fixation du rail au moteur Pour éviter les difficultés pendant la pose, ne faire fonctionner l'ouvre-porte de garage que lorsque cela est expressément indiqué. • Retirer le boulon et le contre-écrou du dessus du moteur. • Placer le rail sur le boulon monté sur l’unité du moteur et aligner le trou noir avec le trou au sommet de l’unité. -
Page 39: Opération
MONTAGE – 4 OPÉRATION Tension de la chaîne • Dévisser l'écrou intérieur de la tige filetée du chariot et éloigner la rondelle. • Pour tendre la chaîne, tourner l'écrou extérieur dans le sens illustré. Alors que l'on tourne l'écrou, empêcher la chaîne de vriller. -
Page 40: Déterminer L'emplacement Du Support De Linteau
POSE – 1 OPÉRATION Déterminer l’emplacement du support de linteau AVERTISSEMENT Pour prévenir d’éventuelles BLESSURES GRAVES ou LA MORT : • Le support de linteau DOIT être fixé DE MANIÈRE RIGIDE à la solive sur le linteau ou le plafond, sinon la porte de garage pourrait ne pas remonter au besoin. -
Page 41: Pose Du Support De Linteau
POSE – 2 OPÉRATION Pose du support de linteau Le support de linteau peut être fixé soit sur le mur, au-dessus de la porte, soit au plafond. Suivre les instructions qui répondent le mieux aux besoins particuliers. Ne pas poser le support de linteau sur des panneaux de placoplâtre. -
Page 42: Fixation Du Rail En T Sur Le Support De Linteau
POSE – 3 OPÉRATION Fixation du rail sur le support de linteau • Positionner l'ouvre-porte de garage sur le plancher, juste sous le support de linteau. Utiliser une des boîtes d'emballage pour le protéger. REMARQUE : Si le ressort de la porte gêne, il faudra demander de l'aide. Demander à... -
Page 43: Accrochage De L'ouvre-Porte
POSE – 5 OPÉRATION Accrochage de l’ouvre-porte Les illustrations représentent trois poses types. La pose peut toutefois être différente. Les supports de suspension doivent être inclinés (Figure 1) pour assurer un support rigide. Dans le cas d’un plafond fini (Figure 2 et Figure 3), fixer une cornière aux solives du plafond avant de poser l’ouvre-porte. -
Page 44: Pose De La Commande De Porte
ATTENTION POSE – 6 OPÉRATION Pose de la commande de porte Poser la commande murale dans un endroit où on pourra la voir de la porte, à au moins 5 pieds (1,5 m) du sol, là où les enfants ne pourront pas l'atteindre et loin de toutes les pièces mobiles et fixations de la porte. -
Page 45: Pose Des L'ampoule
POSE – 7 OPÉRATION Pose des l’ampoule • Appuyer sur les languettes de dégagement des deux côtés du diffuseur. Faire pivoter le diffuseur délicatement vers l’arrière et le bas jusqu’à ce que la charnière du diffuseur soit complètement ouverte. Ne pas retirer le diffuseur. -
Page 46: Exigences Électriques
AVERTISSEMENT POSE – 9 OPÉRATION Exigences électriques ATTENTION Pour éviter les difficultés pendant la pose, ne pas faire fonctionner l’ouvre-porte pour le moment. Afin de minimiser les risques de chocs électriques, le cordon d’alimentation de l’ouvre-porte de garage comporte une fiche à trois broches, dont une de mise à la terre. Cette fiche ne peut être branchée que dans une prise de courant mise à... -
Page 47: Pose Du Système Protector
POSE – 10 OPÉRATION Pose du Système Protector Les détecteurs inverseurs de sécurité doivent être bien branchés et bien alignés avant que l’ouvre-porte de garage puisse fermer la porte. INFORMATIONS IMPORTANTES AU SUJET DU DÉTECTEUR INVERSEUR DE SÉCURITÉ Lorsqu’il est bien raccordé et aligné, le détecteur détecte un obstacle dans le parcours de son faisceau électronique. - Page 48 POSE DES SUPPORTS S’assurer que l’ouvre-porte est hors tension. Poser et aligner les supports de manière à ce que les détecteurs se fassent face l’un l’autre de part et d’autre de la porte du garage, le faisceau n’étant pas à une hauteur de plus de 6 po (15 cm) au-dessus du sol.
- Page 49 MONTAGE ET CÂBLAGE DES DÉTECTEURS INVERSEURS • Faire glisser un boulon à tête bombée et collet carré de 1/4 po-20 x 1/2 po dans la fente de chaque détecteur. Utiliser des écrous à oreilles pour fixer les détecteurs aux supports, avec les diffuseurs dirigés l’un vers l’autre de part et d’autre de la porte.
-
Page 50: Fixation Du Support De Porte
POSE – 11 OPÉRATION Fixation du support de porte Suivre les instructions qui correspondent au type de porte, comme il est illustré ci-dessous ou à la page suivante. Un renfort horizontal doit être suffisamment long pour être fixé à deux ou trois supports verticaux. Un renfort vertical doit couvrir la hauteur du panneau supérieur. -
Page 51: Fixation De La Biellette Au Chariot
POSE – 12 OPÉRATION Fixation de la biellette au chariot PORTE ARTICULÉE SEULEMENT • S'assurer que la porte du garage est complètement fermée. Tirer la poignée de déclenchement d’urgence pour détacher le chariot extérieur du chariot intérieur. Reculer le chariot extérieur (en l'éloignant de la porte) d'environ 2 pouces (5 cm), comme illustré... -
Page 52: Réglage Des Courses D'ouverture Et De Fermeture
RÉGLAGES – 1 OPÉRATION Réglage des courses d’ouverture et de fermeture Le réglage de ces courses fixe les points où la porte s'arrêtera lors de son ouverture ou de sa fermeture. Pour faire fonctionner l'ouvre-porte, appuyer sur le bouton-poussoir de la commande de porte. Faire faire un cycle complet à... -
Page 53: Réglage De La Force
RÉGLAGES – 2 OPÉRATION Réglage de la force Les commandes de réglage de la force sont situées sur le panneau droit du moteur. Elles servent à régler la puissance du courant nécessaire à l'ouverture et à la fermeture de la porte. Si la force réglée est trop faible, la porte aura tendance à... - Page 54 RÉGLAGES – 3 OPÉRATION Essai du système d’inversion de sécurité ESSAI • La porte étant entièrement ouverte, placer une planche de 1-1/2 po (3,8 cm) d’épaisseur (ou un 2 x 4 à plat) sur le plancher, centrée sous la porte de garage. •...
-
Page 55: Fonctionnement
FONCTIONNEMENT IMPORTANTES CONSIGNES DE SÉCURITÉ Pour réduire le risque de BLESSURES GRAVES 1. LIRE ET SUIVRE TOUS LES AVERTISSEMENTS ET INSTRUCTIONS. 2. TOUJOURS garder les télécommandes hors de la portée des enfants. Ne JAMAIS laisser les enfants faire fonctionner les télécommandes ou les boutons-poussoirs de la commande de porte ou jouer avec ceux-ci. -
Page 56: Utilisation De La Commande De Porte À Montage Mural
Utilisation de la commande de porte à montage mural COMMANDE DE PORTE MURALE AVEC DÉTECTEUR DE MOUVEMENT Appuyer sur la barre pour ouvrir ou fermer la porte. Appuyer à nouveau pour faire remonter la porte lors du cycle de fermeture ou pour arrêter la porte pendant le cycle d'ouverture. -
Page 57: Entretien De L'ouvre-Porte De Garage
ENTRETIEN DE L’OUVRE-PORTE DE GARAGE RÉGLAGES DE COURSE ET DE FORCE : Les conditions climatiques risquent de causer de petites modifications dans le fonctionnement de la porte qui devra alors être réglée, en particulier après la première année d’utilisation. Se reporter aux pages 20 et 21 pour les réglages des courses d’ouverture et de fermeture et de la force. - Page 58 Défauts de fonctionnement (suite) 4. Portée insuffisante de la télécommande : • Changer l'emplacement de la télécommande dans votre voiture. • S’assurer que l’antenne sur le panneau latéral ou arrière du moteur est déployée entièrement vers le bas. • Certaines installations pourraient avoir un rayon de fonctionnement plus court à...
-
Page 59: Programmation
PROGRAMMATION REMARQUE : Si cet ouvre-porte de garage Security ✚ technique que contient le récepteur de l’ouvre-porte et qui procure une protection contre les vols de code, se trouvera contourné. Le détenteur des droits d’auteur de cet ouvre-porte de garage n’autorise pas l’acheteur ni le fournisseur de la télécommande émettrice à... -
Page 60: Pour Ajouter, Reprogrammer Ou Modifier Un Nip D'entrée Sans Clé
Pour ajouter, reprogrammer ou modifier un NIP d’entrée sans clé REMARQUE : Votre nouvelle entrée sans clé doit être programmée de manière à faire fonctionner votre ouvre-porte de garage. UTILISATION DU BOUTON « LEARN » 1. Enfoncer et tenir le bouton LEARN sur le moteur. -
Page 61: Pièces De Rechange
PIÈCES DE RECHANGE Pièces d’assemblage du rail Pièces pour la pose RÉF PIÈCE N° DE RÉF. PIÈCE 98LMC 973LMC 10A20 29B137 41A2828 41B4494-1 41A5047 41A4353 41A5034 178B34 178B35 41A5266-1 41A5281 41A2770-8 114A2678 N° DE DÉSIGNATION 4A1008 Maillon de raccord 41A2780 Support de poulie de chaîne 41A3489... -
Page 62: Pièces D'assemblage Du Moteur
Pièces d’assemblage du moteur N° DE RÉF. PIÈCE DÉSIGNATION 41C5069 Ensemble prêt-à-monter de support de châssis 41A4208-2 Ècarteur de chaîne 41A5658 Pignon et engrenage Comprend : Rondelle de blocage, rondelle de butée, jonc d’arrêt, plaque de butée, goupille cylindrique (2), pignon menant et vis sans fin, pignon hélicoïdal avec flasque et graisse 41A2817... -
Page 63: Accessoires
ACCESSOIRES 1702LMC Détachement rapide d'extérieur : Nécessaire pour un garage SANS porte d'accès. Permet au propriétaire d'ouvrir la porte de garage manuellement à partir de l'extérieur en déconnectant le chariot. Rail complet de 7 pieds (2,1 m) : 3707CH Pour permettre à une porte de 7 pieds (2,1 m) de s'ouvrir complètement. -
Page 64: Comment Commander Des Pièces De Rechange
GARANTIE LIMITÉE 5 ANS SUR L'OUVRE-PORTE DE GARAGE LIFTMASTER La société Chamberlain Group Inc. (« le Vendeur ») garantit à l’acheteur au détail initial de ce produit dans la résidence duquel ce produit est originalement installé, que le produit est exempt de tout défaut de matière ou vice de fabrication pour une période de 5 ans à...
