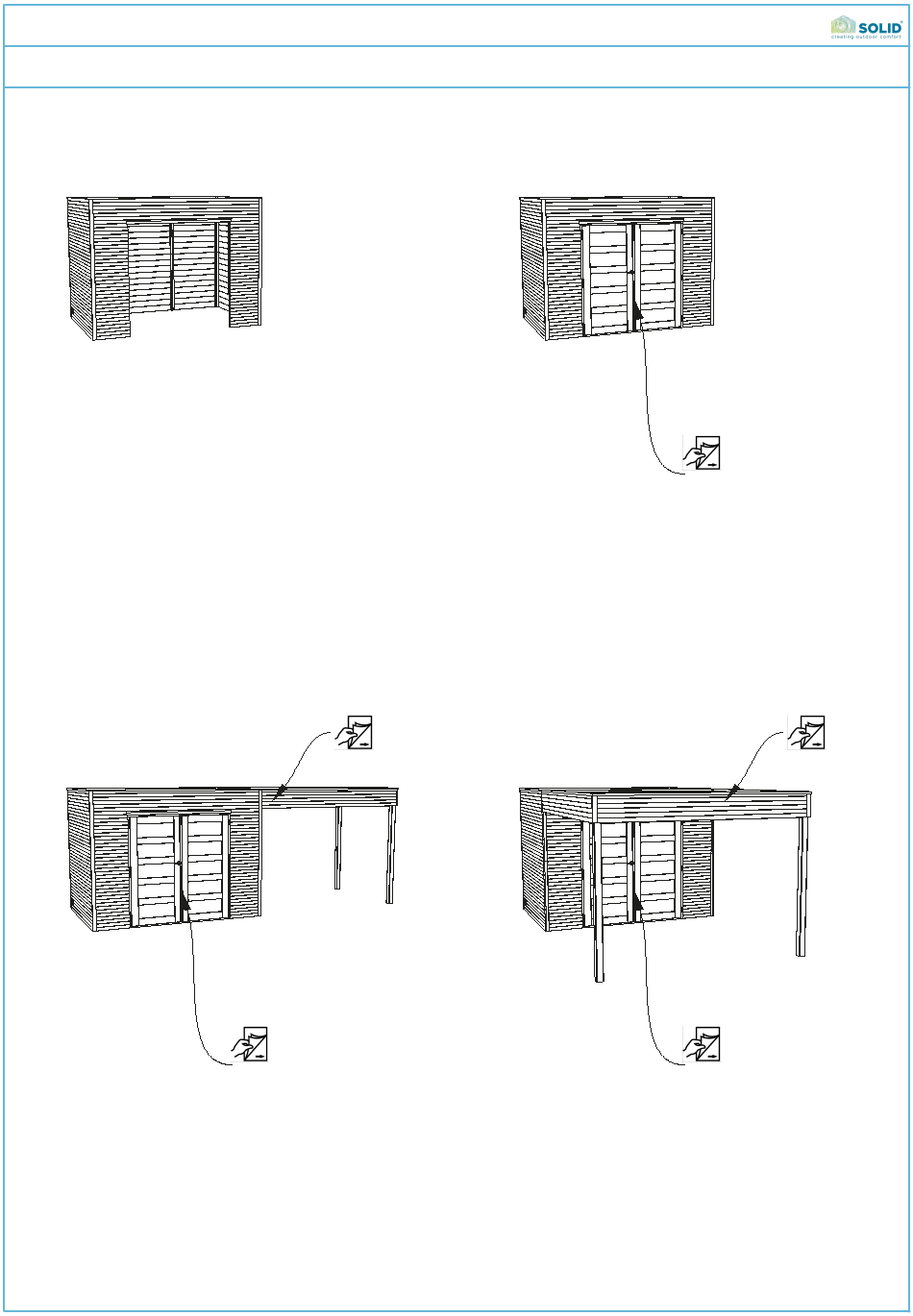

- Page 1 S8730-1 Combinaties / Combinaisons / Combinations / Combinaciones S8730-1 S8731-1 CAPRI S8054C-1 S8732-1 SALERNO S8733-1 POTENZA S8750-1 S8752-1 S8054C-1 S8054C-1...
- Page 2 Problemen an unsere website www.solid.eu/sav te www.solid.eu/sav and follow raadplegen en de procedure te suivant www.solid.eu/sav et à the instructions. If not possible website www.solid.eu/sav und volgen die op onze website to access our webpage by folgen sie unseren Website.
- Page 3 S8730-1 (NL) VOOR AANVANG VAN DE MONTAGE : Bij ontvangst van het pakket dient u de geleverde stukken en hun aantallen te controleren aan de hand van de stuklijst (lijst 'SAV') om u ervan te vergewissen dat u alle stukken ontvangen hebt en dat die zich in goede staat bevinden.
- Page 4 CreateDate: 12.03.2021 Deze technische tekening, montagehandleiding, afgeleide of detail ervan kan beschermd zijn door intellectuele eigendomsrechten en niets daarvan mag zonder schriftelijke toestemming van Solid NV worden gereproduceerd of gebruikt; anders dan het downloaden, SaveDate: 12.03.2021 het bekijken daarvan op een enkele computer en/of printen van een enkele hardcopy ten behoeve van persoonlijk, niet bedrijfsmatig gebruik.
- Page 5 Stuklijst / Liste des pièces / Bill of material / Materialliste S8730-1 S8730-1 ASKAO__________ Ref. Index WP019x123-CDEV-TPP-1-0448x2870 WP019x123-CDER-TPP-1-1120x2870 WP019x123-CGAU-TPP-1-1120x1950 WP019x123-CDRO-TPP-1-1120x1950 WP019x123-CPPN-000-1-1131x2870 WP019x123-CPPN-000-1-1131x1950 WP019x123-CPPU-000-1-2160x0545 WW040x040-4FA-000-1-2066 WW028x040-4FA-000-1-2132 WW016x095-PLA-000-1-1948 WW040x120-4FA-IF0-1-2950 WW019x059-4FA-000-1-2240 S5015 EPDM (3200x2200) S5010 Contactspray Gereedschap (excl.) / Outils (excl.) / Tools (excl.) / Werkzeuge (exkl.)
- Page 6 Stuklijst / Liste des pièces / Bill of material / Materialliste S8730-1 Ref. Index S8054-K-1 S8084-ALU 4.0 x 70 Ø4.0 #2 S80201 S6203-L S6203-R S673 (x2) S8730-Zmt 2.5 x 40 #180 3.0 x 40 4.0 x 60 S5018 Drainage pipe connection S5232 Drainage pipe S5238 Drainage pipe corner 45°...
- Page 7 S8730-1 B1 = B2 = 4.0 x 60 # 4 Silicone aanbrengen (excl.) Appliquer du silicone (excl.) Apply silicone (excl.) Silikon auftragen (excl.) B2 = 4.0 x 60 # 4 Silicone aanbrengen (excl.) Appliquer du silicone (excl.) Apply silicone (excl.)
- Page 8 S8730-1 4.0 x 60 # 8 Silicone aanbrengen (excl.) Appliquer du silicone (excl.) Apply silicone (excl.) Silikon auftragen (excl.) 1780 A2 = 1 A3 = 1 A4 = 1 4.0 x 60 # 16 H>h Silicone aanbrengen (excl.) Appliquer du silicone (excl.) Apply silicone (excl.)
- Page 9 S8730-1 A1 = 4.0 x 60 # 10 Silicone aanbrengen (excl.) Appliquer du silicone (excl.) Apply silicone (excl.) Silikon auftragen (excl.) 4.0 x 60 # 4...
- Page 10 S8730-1 4.0 x 60 # 4 D1 = 2 4.0 x 60 # 8 4.0 x 60 # 4...
- Page 11 S8730-1 J = 34 2.5 x 40 # 180 min. 2 mm !!
- Page 12 S8730-1 S6746 Ventilation-kit S8731-1 CAPRI Ga verder met de handleiding van S8730-1. Continuer avec le manuel de S8730-1. Continue with the manual from S8730-1. Fahren Sie mit dem Handbuch von fort S8730-1. S8732-1 SALERNO Ga verder met de handleiding van S8750-1.
- Page 13 S8750-1 3.0 x 40 # 16...
- Page 14 Stuklijst / Liste des pièces / Bill of material / Materialliste S8750-1 S8730-1 ASKAO__________ Ref. Index WP019x123-CDER-TER-1-0336x1870 WP019x123-CGAU-TER-1-0336x2870 WP019x123-CDRO-TER-1-0336x2870 WW040x095-4FA-Y45-1-0455 WW040x040-4FA-000-1-1870 WW040x040-4FA-000-1-0130 WW016x095-PLA-000-1-2867 WW040x120-4FA-IF0-1-1950 WW019x059-4FA-000-1-0336 S5015 EPDM (3200x2200) S5010 Contactspray RW088x088-4R8-000-1-2124 S8750-Zmt 2.5 x 40 3.0 x 40 4.0 x 60 5.0 x 90...
- Page 15 S8730-1 A1 = 4.0 x 60 # 4 2870...
- Page 16 S8730-1 A2 = 1 4.0 x 60 # 4 A3 = 1 4.0 x 60 # 4...
- Page 17 S8730-1 D2 = 1 4.0 x 60 # 2 5.0 x 90 # 2 3.0 x 40 # 8 4.0 x 60 5.0 x 90 D1 = 2 D3 = 4 4.0 x 60 #24...
- Page 18 S8730-1 J = 23 2.5 x 40 # min. 2 mm !! S8054C-1...
- Page 19 EPDM (CONTACTSPRAY)
- Page 20 Stuklijst / Liste des pièces / Bill of material / Materialliste S8054-1 Ref. Index ok/nok S8054-1 Montage ASKAO__________ S8054-1 Tip / Conseil / Advice / Beratung Het kan gebeuren dat er vlekjes op het glas zichtbaar zijn. Dit is het gevolg van de impregnatie. Deze kunnen verwijderd worden met warm water en een niet-schurende spons.
- Page 21 S8054-1 4.0 x 50 # 2 1780 1780 4.0 x 50 # 11 L (3x) R (3x) 4.0 x 30 # 4 S80201...
