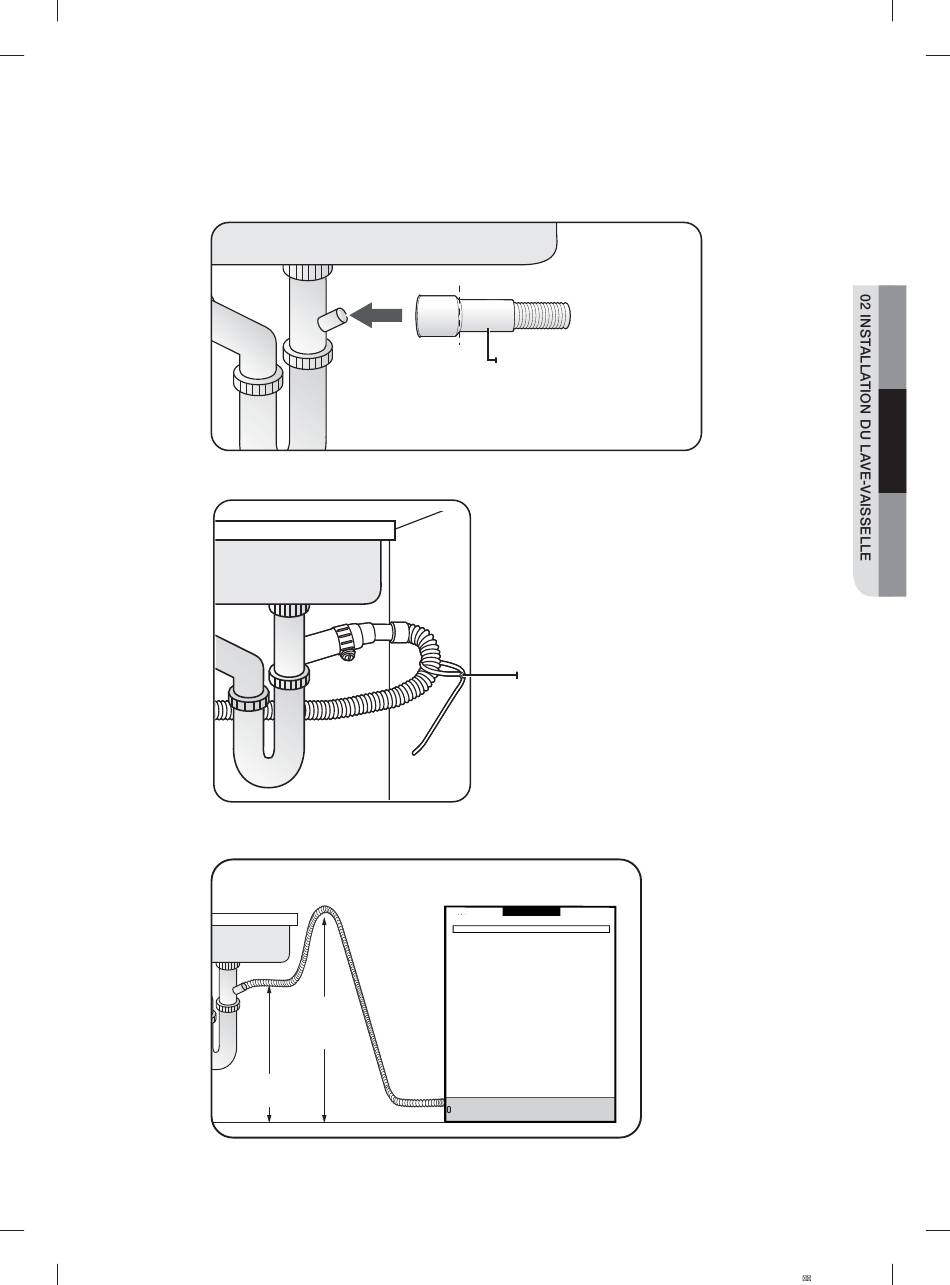

<Figure 11>
<Figure 12>
<Figure 13>
Évier
Min. 20 po
(508 mm)
installation_DD81-01864B-0 _CFR_160314.indd Sec3:19 installation_DD81-01864B-01_CFR_160314.indd Sec3:19 3
1 po
(25 mm) (16 mm)
Tuyau de
vidange
Min. 30 po
(762 mm)
5/8 po
Si nécessaire, coupez sur
la ligne en pointillés du
tuyau d'évacuation pour
adapter la taille.
Fixez le tuyau d'évacuation sur la paroi de
l'évier à l'aide de serre-câbles ou d'autres
matériaux de serrage. Sinon, le tuyau
d'évacuation peut fl échir à l'extrémité,
entraînant un problème d'évacuation ou une
arrivée d'eau excessive.
Lave-vaisselle
Installation du lave-vaisselle _19
