Installation du lave-vaisselle
Veillez à ce que votre installateur respecte soigneusement ces consignes afi n de garantir le bon
fonctionnement de votre lave-vaisselle et d'éviter tout risque de blessures lors de son utilisation.
ÉTAPE 1 VÉRIFICATION DES PIÈCES ET DES OUTILS
Avant de commencer l'installation, préparez tous les outils et pièces dont vous aurez besoin ; ceci
permettra d'économiser du temps et simplifi era le processus.

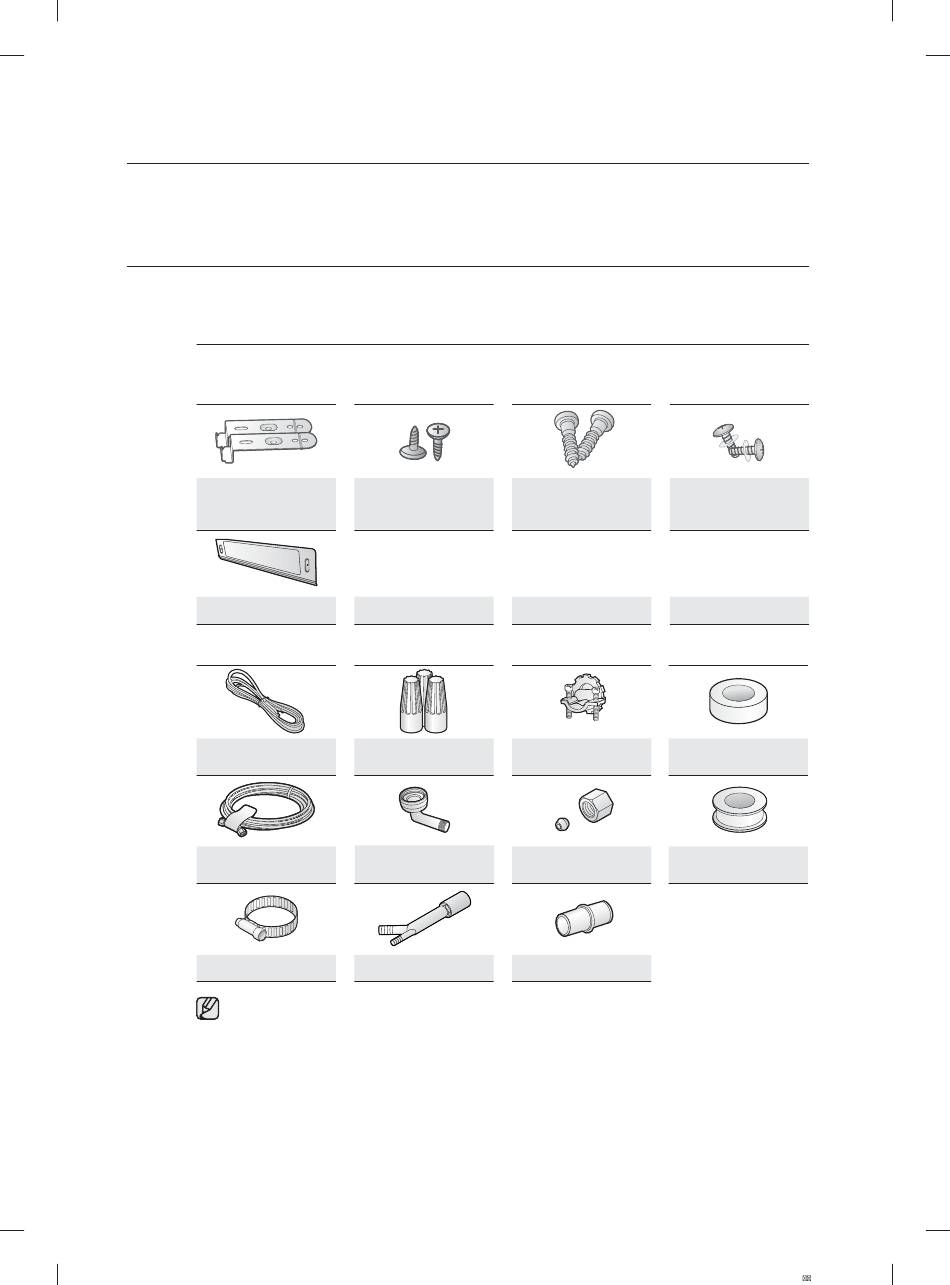

Pièces nécessaires
Fournies avec le lave-vaisselle. Vérifi ez que toutes les pièces soient présentes
au moment du déballage du lave-vaisselle (étape 5).
2 supports d'installation
Plaque de protection
Non fournies
Câble d'alimentation
Tuyau d'arrivée d'eau
chaude
Collier de serrage
Tuyau d'arrivée d'eau chaude : un tuyau en cuivre d'au moins ⅜" (diamètre extérieur) avec raccord à
compression ou un fl exible d'alimentation eau chaude avec tresse en inox est fortement recommandé.
[Avertissement : n'utilisez pas de tube plastique ; Les tuyaux en plastique risquent de se détériorer avec le
temps et de provoquer des fuites à l'intérieur du raccord.]
Vous devez également disposer d'un coude à 90° avec fi letage pour tube NPT externe de
extrémité et adapté au tuyau d'arrivée d'eau chaude (tuyau en cuivre/raccord de compression ou fl exible
avec tresse) de l'autre.
Un câble 12-2 gainé avec mise à la terre est conseillé pour l'alimentation.
Remarque : certains codes locaux peuvent exiger un câble avec gaine métallique (BX).
