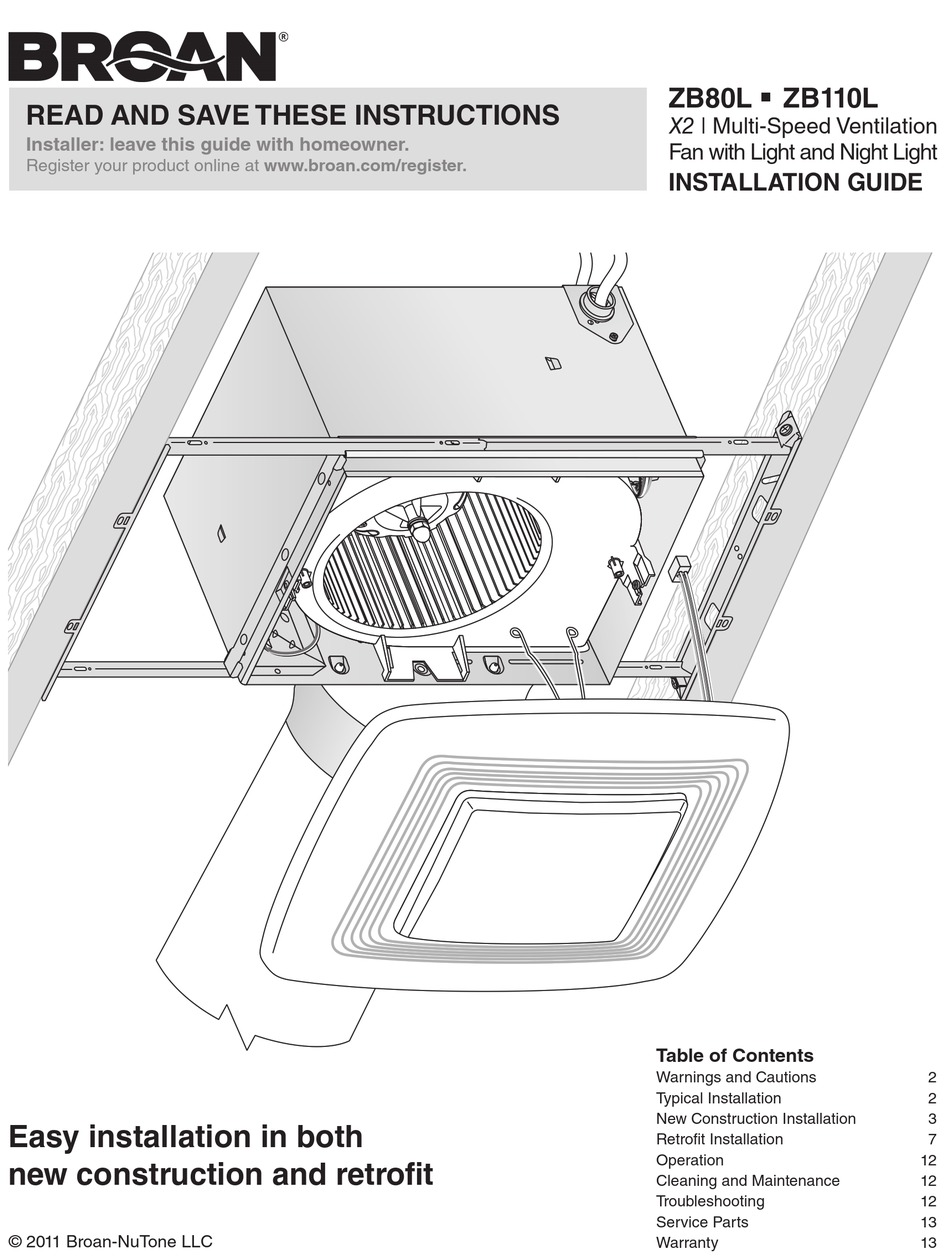

READ AND SAVE THESE INSTRUCTIONS
Installer: leave this guide with homeowner.
Register your product online at www.broan.com/register.
Easy installation in both
new construction and retrofit
© 2011 Broan-NuTone LLC
ZB80L
ZB110L
n
X2 | Multi-Speed Ventilation
Fan with Light and Night Light
INSTALLATION GUIDE
Table of Contents
Warnings and Cautions
Typical Installation
New Construction Installation
Retrofit Installation
Operation
Cleaning and Maintenance
Troubleshooting
Service Parts
Warranty
2
2
3
7
12
12
12
13
13
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for NuTone ZB80L
Summary of Contents for NuTone ZB80L
- Page 1 Register your product online at www.broan.com/register. INSTALLATION GUIDE Table of Contents Warnings and Cautions Typical Installation New Construction Installation Easy installation in both Retrofit Installation Operation new construction and retrofit Cleaning and Maintenance Troubleshooting Service Parts © 2011 Broan-NuTone LLC Warranty...
- Page 2 Page 2 ZB80L ZB110L Installation Guide WARNING CAUTION TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK, OR . For general ventilating use only. Do not use to exhaust INJURY TO PERSONS, OBSERVE THE FOLLOWING: hazardous or explosive materials and vapors.
- Page 3 Page 3 ZB80L ZB110L Installation Guide New Construction Installation Tools needed Materials needed • Power screwdriver with a Phillips bit • 6" round metal ducting recommended for best performance. Use of other ducting is acceptable but may impact performance. • Phillips screwdriver •...
- Page 4 Page 4 ZB80L ZB110L Installation Guide New Construction Installation Snap-in and Secure Housing Position Housing between joists and crimp channel on both sides of Mounting Frame to lock Housing in place. Do not crimp Housing. Screws from Parts Bag Attach Duct Connector and Ducting...
- Page 5 Page 5 ZB80L ZB110L Installation Guide New Construction Installation Connect Wires and Install Knockout Plate • Run 120VAC electrical wiring to the installation location. • Use proper UL-approved connectors to secure wiring to the Knockout Plate provided in Parts Bag.
- Page 6 Page 6 ZB80L ZB110L Installation Guide New Construction Installation Insert Mask and Finish Ceiling • Install ceiling material. • Cut out around Housing. Mask protects unit CAUTION during construction. Remove before IN ORDER TO PREVENT MOTOR/CONTROL DAMAGE: installing Grille. If the blower was unplugged, power must be disconnected (see page 2, WARNING item 2) before inserting motor plug into control assembly.
- Page 7 Page 7 ZB80L ZB110L Installation Guide Retrofit Installation Tools needed Materials needed • Power screwdriver with a Phillips bit • Ruler • Tape to seal duct connections • Phillips screwdriver • Pencil • Existing rigid duct will require the addition of a short length of flexible duct •...
- Page 8 Page 8 ZB80L ZB110L Installation Guide Retrofit Installation Remove Blower Assembly Set aside Blower Assembly Both sides Remove Wiring Panel Set aside Wiring Panel Set aside screw Insert Mounting Frame Remove screws from Mounting Frame Bend up and set aside...
- Page 9 Page 9 ZB80L ZB110L Installation Guide Retrofit Installation Secure Mounting Frame Screws set aside in Step 7 Snap-in Housing Pull existing wiring into Housing as it is inserted into Mounting Frame Attach Ducting and Duct Connector Screw from Parts Bag...
- Page 10 Page 10 ZB80L ZB110L Installation Guide Retrofit Installation Install Knockout Plate, Connect Wires and Install Wiring Panel • Use proper UL-approved connectors to secure wiring to the Knockout Plate provided in Parts Bag. • Connect wires as shown in wiring diagram.
- Page 11 Page 11 ZB80L ZB110L Installation Guide Retrofit Installation Insert and Secure Blower Assembly CAUTION IN ORDER TO PREVENT MOTOR/CONTROL DAMAGE: Power must be disconnected (see page 2, WARNING item 2) before inserting motor plug into control assembly. Screws from Parts Bag If ceiling repairs are needed, place Mask in Housing after Blower Assembly is secured.
- Page 12 • Check that the Blower Wheel is firmly attached to the Motor shaft and both spin freely. Symptom: The fan seems noisy. ZB80L User-adjustable controls • Check that the back draft damper in the fan’s Duct Connector pivots freely. Screws used to attach the duct to the Duct Connector may be preventing the damper from opening.
- Page 13 Fan or part. At the time of requesting warranty service, you must present 97018768 Scroll Assembly (ZB110L) evidence of the original purchase date. 97019371 Scroll Assembly (ZB80L) Broan-NuTone LLC, 926 West State Street, Hartford, WI 53027 97018871 Grille Assembly (includes 11, 12) (1-800-637-1453) www.broan.com 99140208 Grille Spring (2 req’d)
- Page 14 Page 14 ZB80L ZB110L Installation Guide 99045254A...
-
Page 15: Table Of Contents
ZB80L ZB110L LEA Y CONSERVE ESTAS INSTRUCCIONES X2 | Ventilador para ventilación Instalador: entregue esta guía al dueño de casa. con distintas velocidades, Registre su producto en línea en el sitio www.broan.com/register. con iluminación y luz nocturna GUÍA PARA LA INSTALACIÓN... -
Page 16: Advertencias Y Precauciones
Página 2 ZB80L ZB110L Guía para la instalación ADVERTENCIA PRECAUCIÓN PARA REDUCIR RIESGO INCENDIO, SHOCK . Sólo debe utilizarse para ventilación general. No utilizar para ELÉCTRICO O DAÑOS A LAS PERSONAS, RESPETE LAS ventilar materiales y vapores peligrosos o explosivos. -
Page 17: Instalación En Una Construcción Nueva
Página 3 ZB80L ZB110L Guía para la instalación Instalación en una construcción nueva Herramientas necesarias Materiales necesarios • Destornillador eléctrico con punta Phillips • Conducto circular de metal de 6 pulg. recomendado para un mejor • Destornillador Phillips rendimiento. Se acepta el uso de otro tipo de conducto pero esto puede afectar el rendimiento. - Page 18 Página 4 ZB80L ZB110L Guía para la instalación Instalación en una construcción nueva Coloque el compartimiento a presión y asegúrelo ¡Presione hasta que trabe! Ubique el compartimiento entre las vigas y ajuste el canal a ambos lados del bastidor de montaje para...
- Page 19 Página 5 ZB80L ZB110L Guía para la instalación Instalación en una construcción nueva Conecte los cables e instale la placa metálica • Extienda un cableado eléctrico de 120 VCA hasta el sitio de la instalación. • Utilice conectores aprobados por UL para asegurar el cableado hasta la placa metálica que se incluye en la bolsa de piezas.
- Page 20 Página 6 ZB80L ZB110L Guía para la instalación Instalación en una construcción nueva Introduzca la máscara y acondicione el techo • Instale el material del techo. • Corte alrededor del compartimiento. La máscara protege PRECAUCIÓN la unidad durante la construcción. Retírela PARA PREVENIR DAÑOS EN EL MOTOR/CONTROL:...
-
Page 21: Instalación En Modernizaciones
Página 7 ZB80L ZB110L Guía para la instalación Instalación en modernizaciones Herramientas necesarias Materiales necesarios • Destornillador eléctrico con punta Phillips • Regla • Cinta para sellar las conexiones de los conductos • Destornillador Phillips • Lápiz • Los conductos rígidos existentes requerirán el •... - Page 22 Página 8 ZB80L ZB110L Guía para la instalación Instalación en modernizaciones Retire el conjunto del ventilador Aparte el conjunto del ventilador Ambos lados Retire el panel con los cables Aparte el panel con los cables Aparte el perno Introduzca el bastidor...
- Page 23 Página 9 ZB80L ZB110L Guía para la instalación Instalación en modernizaciones Asegure el bastidor de montaje Pernos apartados en el Paso 7 Coloque el compartimiento a presión ¡Presione hasta que trabe! Tire del cableado existente en el compartimiento mientras lo...
- Page 24 Página 10 ZB80L ZB110L Guía para la instalación Instalación en modernizaciones Instale la placa metálica, conecte los cables e instale el panel de cableado • Utilice conectores aprobados por UL para asegurar el cableado hasta la placa metálica que se incluye en la bolsa de piezas.
- Page 25 Página 11 ZB80L ZB110L Guía para la instalación Instalación en modernizaciones Introduzca y asegure el conjunto del ventilador PRECAUCIÓN PARA PREVENIR DAÑOS EN EL MOTOR/CONTROL: Debe desconectar la electricidad (vea la página 2, ADVERTENCIA, punto 2) antes de insertar el enchufe del motor en el conjunto de control.
-
Page 26: Funcionamiento
2. Compre dos (2) lámparas fluorescentes tipo GU24 de 18W (máx.), con una longitud máxima general (MOL) de 100 mm (3,9 pulg.). Compre Controles ZB80L ajustables por el usuario una lámpara incandescente nocturna tipo C7 de 4W (máx.) 3. Coloque las lámparas en sus adaptadores. Vuelva a colocar la lente. -
Page 27: Identificación Y Solución De Fallas
97018349 Bastidor de montaje 97018721 Placa metálica y pernos 97018382 Compartimiento 97018473 Conjunto de panel de cableado/arnés 97019396 Montaje de control y motor (ZB80L) 97018756 Conjunto de control y motor (ZB110L) 97018331 Conector del conducto - 6 pulg. 99111513 Adaptador de 6 a 4 pulg. -
Page 28: Garantía
(c) describir la naturaleza de cualquier defecto del Ventilador o de la pieza. A la hora de solicitar el servicio de garantía, usted debe presentar prueba de la fecha original de la compra. Broan-NuTone LLC, 926 West State Street, Hartford, WI 53027 (1-800-637-1453) www.broan.com Si usted debe enviar el Ventilador o la pieza a Broan, según las indicaciones de Broan,...
