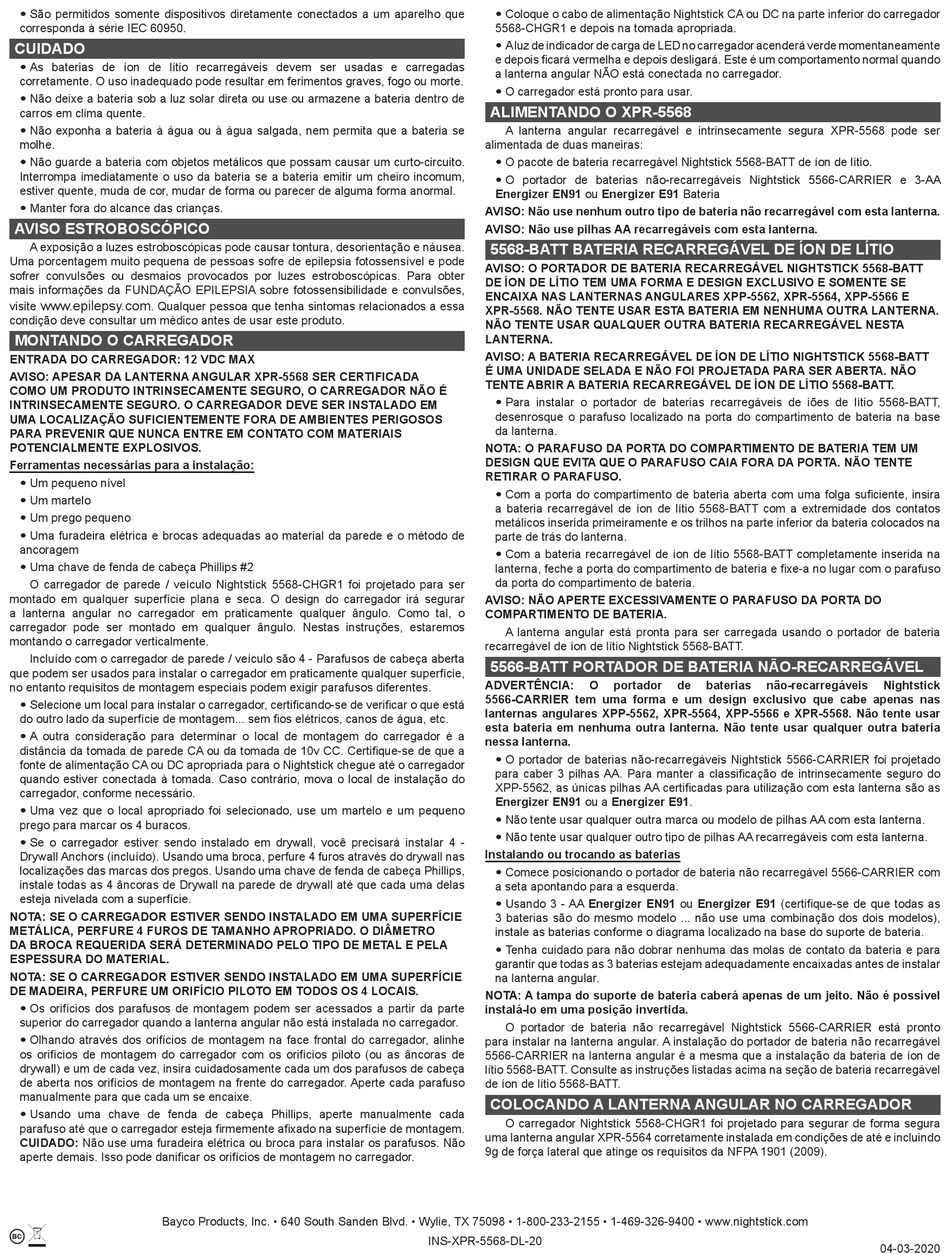

NightStick Intrant XPR-5568RX Instruction Manual page 7

y São permitidos somente dispositivos diretamente conectados a um aparelho que
corresponda à série IEC 60950.
CUIDADO
y As baterias de íon de lítio recarregáveis devem ser usadas e carregadas
corretamente. O uso inadequado pode resultar em ferimentos graves, fogo ou morte.
y Não deixe a bateria sob a luz solar direta ou use ou armazene a bateria dentro de
carros em clima quente.
y Não exponha a bateria à água ou à água salgada, nem permita que a bateria se
molhe.
y Não guarde a bateria com objetos metálicos que possam causar um curto-circuito.
Interrompa imediatamente o uso da bateria se a bateria emitir um cheiro incomum,
estiver quente, muda de cor, mudar de forma ou parecer de alguma forma anormal.
y Manter fora do alcance das crianças.
AVISO ESTROBOSCÓPICO
A exposição a luzes estroboscópicas pode causar tontura, desorientação e náusea.
Uma porcentagem muito pequena de pessoas sofre de epilepsia fotossensível e pode
sofrer convulsões ou desmaios provocados por luzes estroboscópicas. Para obter
mais informações da FUNDAÇÃO EPILEPSIA sobre fotossensibilidade e convulsões,
www.epilepsy.com
visite . Qualquer pessoa que tenha sintomas relacionados a essa
condição deve consultar um médico antes de usar este produto.
MONTANDO O CARREGADOR
ENTRADA DO CARREGADOR: 12 VDC MAX
AVISO: APESAR DA LANTERNA ANGULAR XPR-5568 SER CERTIFICADA
COMO UM PRODUTO INTRINSECAMENTE SEGURO, O CARREGADOR NÃO É
INTRINSECAMENTE SEGURO. O CARREGADOR DEVE SER INSTALADO EM
UMA LOCALIZAÇÃO SUFICIENTEMENTE FORA DE AMBIENTES PERIGOSOS
PARA PREVENIR QUE NUNCA ENTRE EM CONTATO COM MATERIAIS
POTENCIALMENTE EXPLOSIVOS.
Ferramentas necessárias para a instalação:
y Um pequeno nível
y Um martelo
y Um prego pequeno
y Uma furadeira elétrica e brocas adequadas ao material da parede e o método de
ancoragem
y Uma chave de fenda de cabeça Phillips #2
O carregador de parede / veículo Nightstick 5568-CHGR1 foi projetado para ser
montado em qualquer superfície plana e seca. O design do carregador irá segurar
a lanterna angular no carregador em praticamente qualquer ângulo. Como tal, o
carregador pode ser montado em qualquer ângulo. Nestas instruções, estaremos
montando o carregador verticalmente.
Incluído com o carregador de parede / veículo são 4 - Parafusos de cabeça aberta
que podem ser usados para instalar o carregador em praticamente qualquer superfície,
no entanto requisitos de montagem especiais podem exigir parafusos diferentes.
y Selecione um local para instalar o carregador, certificando-se de verificar o que está
do outro lado da superfície de montagem... sem fios elétricos, canos de água, etc.
y A outra consideração para determinar o local de montagem do carregador é a
distância da tomada de parede CA ou da tomada de 10v CC. Certifique-se de que a
fonte de alimentação CA ou DC apropriada para o Nightstick chegue até o carregador
quando estiver conectada à tomada. Caso contrário, mova o local de instalação do
carregador, conforme necessário.
y Uma vez que o local apropriado foi selecionado, use um martelo e um pequeno
prego para marcar os 4 buracos.
y Se o carregador estiver sendo instalado em drywall, você precisará instalar 4 -
Drywall Anchors (incluído). Usando uma broca, perfure 4 furos através do drywall nas
localizações das marcas dos pregos. Usando uma chave de fenda de cabeça Phillips,
instale todas as 4 âncoras de Drywall na parede de drywall até que cada uma delas
esteja nivelada com a superfície.
NOTA: SE O CARREGADOR ESTIVER SENDO INSTALADO EM UMA SUPERFÍCIE
METÁLICA, PERFURE 4 FUROS DE TAMANHO APROPRIADO. O DIÂMETRO
DA BROCA REQUERIDA SERÁ DETERMINADO PELO TIPO DE METAL E PELA
ESPESSURA DO MATERIAL.
NOTA: SE O CARREGADOR ESTIVER SENDO INSTALADO EM UMA SUPERFÍCIE
DE MADEIRA, PERFURE UM ORIFÍCIO PILOTO EM TODOS OS 4 LOCAIS.
y Os orifícios dos parafusos de montagem podem ser acessados a partir da parte
superior do carregador quando a lanterna angular não está instalada no carregador.
y Olhando através dos orifícios de montagem na face frontal do carregador, alinhe
os orifícios de montagem do carregador com os orifícios piloto (ou as âncoras de
drywall) e um de cada vez, insira cuidadosamente cada um dos parafusos de cabeça
de aberta nos orifícios de montagem na frente do carregador. Aperte cada parafuso
manualmente para que cada um se encaixe.
y Usando uma chave de fenda de cabeça Phillips, aperte manualmente cada
parafuso até que o carregador esteja firmemente afixado na superfície de montagem.
CUIDADO: Não use uma furadeira elétrica ou broca para instalar os parafusos. Não
aperte demais. Isso pode danificar os orifícios de montagem no carregador.
Bayco Products, Inc. • 640 South Sanden Blvd. • Wylie, TX 75098 • 1-800-233-2155 • 1-469-326-9400 • www.nightstick.com
y Coloque o cabo de alimentação Nightstick CA ou DC na parte inferior do carregador
5568-CHGR1 e depois na tomada apropriada.
y A luz de indicador de carga de LED no carregador acenderá verde momentaneamente
e depois ficará vermelha e depois desligará. Este é um comportamento normal quando
a lanterna angular NÃO está conectada no carregador.
y O carregador está pronto para usar.
ALIMENTANDO O XPR-5568
A lanterna angular recarregável e intrinsecamente segura XPR-5568 pode ser
alimentada de duas maneiras:
y O pacote de bateria recarregável Nightstick 5568-BATT de íon de lítio.
y O portador de baterias não-recarregáveis Nightstick 5566-CARRIER e 3-AA
Energizer EN91 ou Energizer E91 Bateria
AVISO: Não use nenhum outro tipo de bateria não recarregável com esta lanterna.
AVISO: Não use pilhas AA recarregáveis com esta lanterna.
5568-BATT BATERIA RECARREGÁVEL DE ÍON DE LÍTIO
AVISO: O PORTADOR DE BATERIA RECARREGÁVEL NIGHTSTICK 5568-BATT
DE ÍON DE LÍTIO TEM UMA FORMA E DESIGN EXCLUSIVO E SOMENTE SE
ENCAIXA NAS LANTERNAS ANGULARES XPP-5562, XPR-5564, XPP-5566 E
XPR-5568. NÃO TENTE USAR ESTA BATERIA EM NENHUMA OUTRA LANTERNA.
NÃO TENTE USAR QUALQUER OUTRA BATERIA RECARREGÁVEL NESTA
LANTERNA.
AVISO: A BATERIA RECARREGÁVEL DE ÍON DE LÍTIO NIGHTSTICK 5568-BATT
É UMA UNIDADE SELADA E NÃO FOI PROJETADA PARA SER ABERTA. NÃO
TENTE ABRIR A BATERIA RECARREGÁVEL DE ÍON DE LÍTIO 5568-BATT.
y Para instalar o portador de baterias recarregáveis de iões de lítio 5568-BATT,
desenrosque o parafuso localizado na porta do compartimento de bateria na base
da lanterna.
NOTA: O PARAFUSO DA PORTA DO COMPARTIMENTO DE BATERIA TEM UM
DESIGN QUE EVITA QUE O PARAFUSO CAIA FORA DA PORTA. NÃO TENTE
RETIRAR O PARAFUSO.
y Com a porta do compartimento de bateria aberta com uma folga suficiente, insira
a bateria recarregável de íon de lítio 5568-BATT com a extremidade dos contatos
metálicos inserida primeiramente e os trilhos na parte inferior da bateria colocados na
parte de trás do lanterna.
y Com a bateria recarregável de íon de lítio 5568-BATT completamente inserida na
lanterna, feche a porta do compartimento de bateria e fixe-a no lugar com o parafuso
da porta do compartimento de bateria.
AVISO: NÃO APERTE EXCESSIVAMENTE O PARAFUSO DA PORTA DO
COMPARTIMENTO DE BATERIA.
A lanterna angular está pronta para ser carregada usando o portador de bateria
recarregável de íon de lítio Nightstick 5568-BATT.
5566-BATT PORTADOR DE BATERIA NÃO-RECARREGÁVEL
ADVERTÊNCIA: O
5566-CARRIER tem uma forma e um design exclusivo que cabe apenas nas
lanternas angulares XPP-5562, XPR-5564, XPP-5566 e XPR-5568. Não tente usar
esta bateria em nenhuma outra lanterna. Não tente usar qualquer outra bateria
nessa lanterna.
y O portador de baterias não-recarregáveis Nightstick 5566-CARRIER foi projetado
para caber 3 pilhas AA. Para manter a classificação de intrinsecamente seguro do
XPP-5562, as únicas pilhas AA certificadas para utilização com esta lanterna são as
Energizer EN91 ou a Energizer E91.
y Não tente usar qualquer outra marca ou modelo de pilhas AA com esta lanterna.
y Não tente usar qualquer outro tipo de pilhas AA recarregáveis com esta lanterna.
Instalando ou trocando as baterias
y Comece posicionando o portador de bateria não recarregável 5566-CARRIER com
a seta apontando para a esquerda.
y Usando 3 - AA Energizer EN91 ou Energizer E91 (certifique-se de que todas as
3 baterias são do mesmo modelo ... não use uma combinação dos dois modelos),
instale as baterias conforme o diagrama localizado na base do suporte de bateria.
y Tenha cuidado para não dobrar nenhuma das molas de contato da bateria e para
garantir que todas as 3 baterias estejam adequadamente encaixadas antes de instalar
na lanterna angular.
NOTA: A tampa do suporte de bateria caberá apenas de um jeito. Não é possível
instalá-lo em uma posição invertida.
O portador de bateria não recarregável Nightstick 5566-CARRIER está pronto
para instalar na lanterna angular. A instalação do portador de bateria não recarregável
5566-CARRIER na lanterna angular é a mesma que a instalação da bateria de íon de
lítio 5568-BATT. Consulte as instruções listadas acima na seção de bateria recarregável
de íon de lítio 5568-BATT.
COLOCANDO A LANTERNA ANGULAR NO CARREGADOR
O carregador Nightstick 5568-CHGR1 foi projetado para segurar de forma segura
uma lanterna angular XPR-5564 corretamente instalada em condições de até e incluindo
9g de força lateral que atinge os requisitos da NFPA 1901 (2009).
