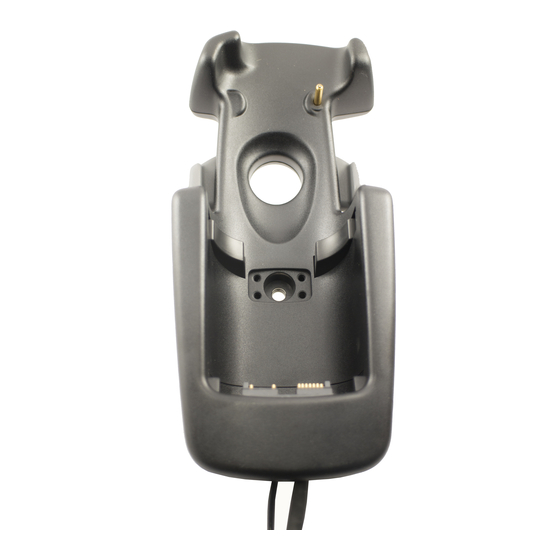

  • Page 1 CARK91B Car Kit - Installation Guide HF-autosarja CARK91B Asennusopas Bilkit CARK91B Installasjonsveiledning Komplett bilmonteringssats CARK91B Installationsguide IH - PS10804BMLAB01 09/2017...
  • Page 2 Version 3 Part No.9354437 IH - PS10804BMLAB01 09/2017 ® Copyright 2015 - 2017 Airbus DS SLC. All rights reserved.
  • Page 3 Introduction This installation guide has been prepared to provide the basic information necessary to install CARK91B. This guide is not intended to be definitive, because different types and models of vehicles will require different installation work. The information given is for general guidance only.
  • Page 4 Car Kit CARK91B - Installation Guide Components of CARK91B Fig. 1. Installation without the DTC-1 Adapter Cable The CARK91B includes the above parts. Please note that the items enclosed within broken lines are not supplied with CARK91B. IH - PS10804BMLAB01 09/2017 ®...
  • Page 5 Car Kit CARK91B - Installation Guide Fig. 2. Installation using the DTC-1 Adapter Cable Please note that all items shown above are included in CARK91B except those enclosed within broken lines. *Two of these accessories can be connected simultaneously. IH - PS10804BMLAB01 09/2017 ®...

  • Page 6: Component Parts

    External Mobile Antenna (not supplied) An external TETRA-band antenna is recommended for the car kit. It connects to MCR-3. IH - PS10804BMLAB01 09/2017 ® Copyright 2015 - 2017 Airbus DS SLC. All rights reserved.

  • Page 7: Installation

    The motor antenna (AMC). The voltage in this output is (with 1 amp fuse) +12 V whenever the phone is on. See section ”Antenna Motor Control AMC”. IH - PS10804BMLAB01 09/2017 ® Copyright 2015 - 2017 Airbus DS SLC. All rights reserved.
  • Page 8 However, should the customer require an installation that is illegal or unsafe these facts must be pointed out to the customer and a policy of non-compliance adopted. IH - PS10804BMLAB01 09/2017 ® Copyright 2015 - 2017 Airbus DS SLC. All rights reserved.
  • Page 9 Once installed, the equipment should be tested to ensure that it is operating satisfactorily and that the position of the units does not in any way impair the driver’s ability to control and operate the vehicle. IH - PS10804BMLAB01 09/2017 ® Copyright 2015 - 2017 Airbus DS SLC. All rights reserved.
  • Page 10 Car Kit CARK91B - Installation Guide IH - PS10804BMLAB01 09/2017 ® Copyright 2015 - 2017 Airbus DS SLC. All rights reserved.
  • Page 11 KÄYTETÄÄN MUILLA JÄNNITTEILLÄ TAI JOS NAPAISUUS KYTKETÄÄN VÄÄRIN. 7. RADIOPUHELIMEN VIRTAA EI PIDÄ JÄTTÄÄ KYTKETYKSI PITKÄKSI AJAKSI, ELLEI AJONEUVON MOOTTORI KÄYNNISSÄ. TÄMÄN OHJEEN LAIMINLYÖNTI VOI AIHEUTTAA AJONEUVON AKUN TYHJENEMISEN. IH - PS10804BMLAB01 09/2017 ® Copyright 2015 - 2017 Airbus DS SLC. All rights reserved.
  • Page 12 HF-autosarja CARK91B Asennusopas CARK91B:n osat Kuva 1. Asentaminen käyttäen sarjakaapelia DTC-1 CARK91B sisältää yllä kuvatut osat. Huomaa, että katkoviivalla ympäröityjä osia ei toimiteta CARK91B:n mukana. IH - PS10804BMLAB01 09/2017 ® Copyright 2015 - 2017 Airbus DS SLC. All rights reserved.
  • Page 13 HF-autosarja CARK91B Asennusopas Kuva 2. Asentaminen käyttäen sarjakaapelia DTC-1 Huomaa, että CARK91B sisältää kaikki yllä kuvatut osat katkoviivalla ympäröityjä lukuun ottamatta. * Kaksi näistä lisävarusteista voidaan liittää samanaikaisesti. IH - PS10804BMLAB01 09/2017 ® Copyright 2015 - 2017 Airbus DS SLC. All rights reserved.
  • Page 14 (katso kohtaa DTC-1). Lisätietoja on datakaapelin käyttöoppaassa. Ulkoinen antenni (ei kuulu toimitukseen) Autoasennussarjan kanssa suositellaan käytettävän ulkoista TETRA- taajuusalueen antennia, joka liitetään telineeseen MCR-3. IH - PS10804BMLAB01 09/2017 ® Copyright 2015 - 2017 Airbus DS SLC. All rights reserved.
  • Page 15 Vihreä johto Moottoroitu antenni (AMC). Tämän lähtöliitännän jännite on (jossa 1 A:n sulake) +12 V aina, kun radiopuhelimen virta on kytketty. Katso kohtaa ”Antennimoottorin ohjaus AMC”. IH - PS10804BMLAB01 09/2017 ® Copyright 2015 - 2017 Airbus DS SLC. All rights reserved.
  • Page 16 Sulake 1 A Kaikissa asennuksissa on otettava huomioon asiakkaan erityisvaatimukset. Jos asiakas vaatii laitonta tai turvallisuuden vaarantavaa asennusta, nämä seikat on kerrottava asiakkaalle ja kieltäydyttävä asennuksesta. IH - PS10804BMLAB01 09/2017 ® Copyright 2015 - 2017 Airbus DS SLC. All rights reserved.
  • Page 17 HF-autosarja CARK91B Asennusopas Koekäyttö Laitteet tulee asennuksen jälkeen testata, jotta varmistutaan niiden moitteettomasta toiminnasta ja siitä, ettei laitteiden sijainti millään lailla haittaa ajoneuvon hallintaa ja käyttöä. IH - PS10804BMLAB01 09/2017 ® Copyright 2015 - 2017 Airbus DS SLC. All rights reserved.
  • Page 18 HF-autosarja CARK91B Asennusopas IH - PS10804BMLAB01 09/2017 ® Copyright 2015 - 2017 Airbus DS SLC. All rights reserved.
  • Page 19 Innledning Denne installasjonsveiledningen er blitt redigert med sikte på å gi de grunnleggende opplysningene som trengs for å installere CARK91B. Denne veiledningen er ikke beregnet på å være definitiv, da forskjellige biltyper og -modeller har forskjellige installasjonsprosedyrer. Disse opplysningene er generelt veiledende.
  • Page 20 Bilkit CARK91B Installasjonsveiledning CARK91B-KOMPONENTER Fig. 1. Installasjon uten DTC-1 adapterkabel CARK91B består av delene vist ovenfor. Vennligst merk at delene omgitt av stiplede streker ikke følger med CARK91B. IH - PS10804BMLAB01 09/2017 ® Copyright 2015 - 2017 Airbus DS SLC. All rights reserved.
  • Page 21 Bilkit CARK91B Installasjonsveiledning Fig. 2. Installasjon med DTC-1 adapterkabel Vennligst merk at alle delene angitt ovenfor følger med CARK91B, unntatt de som er omgitt av stiplede streker. *To av disse tilbehørsdelene kan kobles til samtidig. IH - PS10804BMLAB01 09/2017 ®...
  • Page 22 HFU-2T DATA/HANDSET eller til kontakten i DTC-1-adapterkabelen (se DTC-1). Se brukerhåndboken for dataadapterkabelen for ytterligere informasjon. Utvendig mobilantenne (følger ikke med) En ekstern TETRA-båndantenne anbefales for bilkitet. Den kobles til MCR-3. IH - PS10804BMLAB01 09/2017 ® Copyright 2015 - 2017 Airbus DS SLC. All rights reserved.
  • Page 23 Grønn kabel Motorantennen (AMC). Spenningen i denne utgangen er (med 1 amp-sikring) +12 V når telefonen er på. Se avsnittet ”Kontroll av antennemotor – AMC”. IH - PS10804BMLAB01 09/2017 ® Copyright 2015 - 2017 Airbus DS SLC. All rights reserved.
  • Page 24 En regel for ikke-oppfyllelse av kundens krav kommer da til anvendelse. IH - PS10804BMLAB01 09/2017 ® Copyright 2015 - 2017 Airbus DS SLC. All rights reserved.
  • Page 25 Når utstyret er installert, må det testes for å sikre at det fungerer tilfredsstillende og at enhetenes plassering ikke på noen måte svekker førerens evne til å kontrollere og kjøre bilen. IH - PS10804BMLAB01 09/2017 ® Copyright 2015 - 2017 Airbus DS SLC. All rights reserved.
  • Page 26 Bilkit CARK91B Installasjonsveiledning IH - PS10804BMLAB01 09/2017 ® Copyright 2015 - 2017 Airbus DS SLC. All rights reserved.
  • Page 27 Introduktion Denna installationsguide har sammanställts för att ge grundläggande information som behövs för att installera CARK91B. Guiden är inte avsedd att vara heltäckande, eftersom olika typer och modeller av fordon kräver olika installationsarbeten. Informationen som ges här är endast avsedd som allmän vägledning.
  • Page 28 Komplett bilmonteringssats CARK91B Installationsguide Komponenter i CARK91B Fig. 1. Installation utan adapterkabel DTC-1 CARK91B består av ovanstående delar. Observera att artiklarna i de streckade rutorna inte levereras med CARK91B. IH - PS10804BMLAB01 09/2017 ® Copyright 2015 - 2017 Airbus DS SLC. All rights reserved.
  • Page 29 Komplett bilmonteringssats CARK91B Installationsguide Fig. 2. Installation med adapterkabel DTC-1 Observera att alla delar som visas ovan ingår i CARK91B utom de inom streckade rutor. * Två av dessa tillbehör kan anslutas samtidigt. IH - PS10804BMLAB01 09/2017 ® Copyright 2015 - 2017 Airbus DS SLC. All rights reserved.
  • Page 30 Adapterkabel DTC-1 (se DTC-1). Mer information finns i användarhandboken för dataadapterkabeln. Extern mobilantenn (medföljer ej) En extern TETRA-band antenn rekommenderas för bilmonteringssatsen. Den ansluts till MCR-3. IH - PS10804BMLAB01 09/2017 ® Copyright 2015 - 2017 Airbus DS SLC. All rights reserved.
  • Page 31 Grön kabel Motordriven antenn (AMC). Spänningen på denna utgång är (med 1 A säkring) +12 V när telefonen är på. Se avsnittet ”Styrning av antennmotor AMC”. IH - PS10804BMLAB01 09/2017 ® Copyright 2015 - 2017 Airbus DS SLC. All rights reserved.
  • Page 32 Alla installationer ska ta hänsyn till eventuella speciella krav som kunden kan ha. Om kunden kräver en installation som är olaglig eller ej säker, måste dock detta påpekas för kunden, och montören måste avböja att utföra sådana installationer. IH - PS10804BMLAB01 09/2017 ® Copyright 2015 - 2017 Airbus DS SLC. All rights reserved.
  • Page 33 När utrustningen har installerats, ska den testas för kontroll av att den fungerar tillfredsställande och att placeringen av de olika delarna inte på något sätt hindrar förarens förmåga att manövrera och hantera fordonet. IH - PS10804BMLAB01 09/2017 ® Copyright 2015 - 2017 Airbus DS SLC. All rights reserved.
  • Page 34 Komplett bilmonteringssats CARK91B Installationsguide IH - PS10804BMLAB01 09/2017 ® Copyright 2015 - 2017 Airbus DS SLC. All rights reserved.
