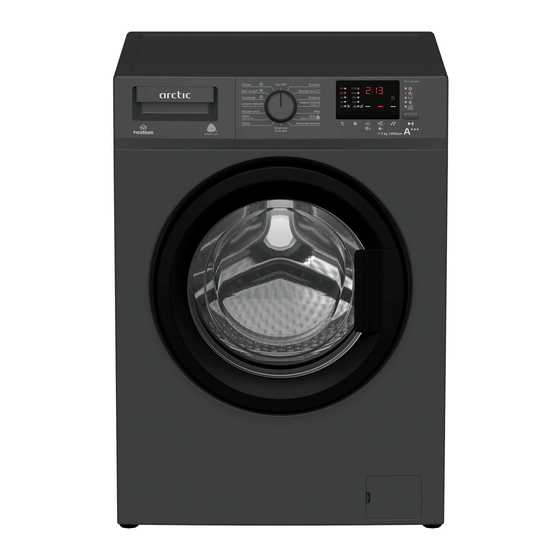

- Page 1 APL71222XLAB Masina de spalat automata Manual de utilizare Washing Machine User’s Manual RO / EN Numărul documentului 1911860068_RO/ 08-10-19.(11:37)
- Page 2 Instrucţiuni generale referitoare la siguranţă Această secţiune include instrucţiuni privind siguranţa care pot să contribuie la prevenirea vătămărilor corporale şi a daunelor materiale. Toate formele de garanţie îşi pierd valabilitatea în cazul nerespectării acestor instrucţiuni. 1.1 Siguranţa vieţii şi bunurilor materiale Nu amplasaţi produsul pe covor.
- Page 3 Produsele electrice sunt periculoase pentru copii. Nu permiteţi copiilor să se apropie de produs când acesta funcţionează. Nu îi lăsaţi să se joace cu produsul. Folosiţi funcţia de Blocare pentru copii pentru a evita intervenţia copiilor în funcţionarea produsului. Închideţi uşa de încărcare a maşinii atunci când părăsiţi încăperea în care se află.
- Page 4 Instrucţiuni importante privind mediul 2.1 Conformitatea cu directiva DEEE Acest produs este conform cu Directiva UE DEEE (2012/19/UE). Acest produs este marcat cu un simbol de clasificare a deşeurilor de echipamente electrice şi electronice (DEEE). Acest produs a fost produs folosind componente şi materiale de înaltă calitate, care pot fi refolosite şi reciclate.
- Page 5 Respectarea Regulamentului Delegat al Comisiei (UE) Nr 1061/2010 Nume sau marcă comercială furnizor Arctic Nume model APL71222XLAB Capacitate nominală (kg) Clasă de eficienţă energetică / Pe o scară de la A+++ (cea mai eficientă) la D (cea mai eficientă) A+++ Consum anual de energie (kWh) Consumul de energie al programului standard pentru bumbac la 60°C cu încărcare completă...
- Page 6 4.1 Instalare • Apelaţi la un agent de service autorizat pentru instalarea produsului. • Este responsabilitatea cumpărătorului să pregătească instalaţiile electrice, de apă curentă şi de canalizare care vor fi folosite de maşina de spălat. • Verificaţi cablul de alimentare şi furtunurile de alimentare şi evacuare, asigurându-vă că nu au fost pliate, ciupite sau strivite când maşina a fost împinsă...
- Page 7 4.1.4 Conectarea la reţeaua de apă Pentru funcţionarea produsului, presiunea sursei de alimentare cu apă trebuie să fie între 1 şi 10 bari (0,1 – 1 MPa). Pentru ca maşina să funcţioneze corect, din robinet trebuie să curgă 10 – 80 litri de apă pe minut. Dacă presiunea apei este mai mare, montaţi un reductor de presiune.
- Page 8 4.1.6 Reglarea picioarelor ATENŢIE: Pentru ca produsul să funcţieze mai silenţios şi fără vibraţii, acesta trebuie să fie orizontal şi echilibrat pe picioarele sale. Echilibraţi maşina reglându-i picioarele. În caz contrar, produsul se poate deplasa de la locul său, strivind obiecte şi provocând probleme datorită...
- Page 9 4.2 Pregătire 4.2.1 Sortarea rufelor * Sortaţi rufele în funcţie de material, culoare, grad de murdărire şi temperatură de spălare permisă. * Respectaţi întotdeauna instrucţiunile de pe etichetele rufelor. 4.2.2 Pregătirea rufelor pentru spălare • Rufele cu accesorii metalice, cum ar fi sutienele cu întărituri, cataramele sau nasturii metalici vor deteriora maşina.
- Page 10 4.2.6 Utilizarea detergentului şi balsamului Când folosiţi detergent, balsam, apret, pigment, înălbitor, decolorant sau substanţe anti-calcar, citiţi cu atenţie instrucţiunile de pe ambalaj şi respectaţi cantităţile recomandate. Folosiţi un recipient de dozare dacă este disponibil. Sertarul pentru detergent are trei compartimente: –...
- Page 11 Utilizarea detergenţilor lichizi Dacă produsul conţine o cupă pentru detergent lichid: • Puneţi cupa pentru detergent lichid în compartimentul nr. „2”. • Dacă detergentul lichid a devenit vâscos, diluaţi-l cu apă înainte de a-l turna în sertarul pentru detergent. Dacă produsul este dotat cu o piesă pentru detergent lichid: •...
- Page 12 4.2.7 Sfaturi pentru spălarea eficientă Rufe Negre/Culori Delicate/Lână/ Culori deschise şi albe Colorate închise Mătase (Interval de (Interval de temperaturi temperaturi (Interval de temperaturi (Interval de temperaturi recomandate în funcţie recomandate în recomandate în funcţie de nivelul recomandate în funcţie de nivelul de nivelul de murdărire: funcţie de nivelul de murdărire: 40-90 ºC)
- Page 13 4.3 Utilizarea produsului 4.3.1 Panou de control APL71222XLAB On/Off Cămă i Bumbac 90° 1200 Geci cu puf Bumbac Eco 60° 1000 Antialergic Sintetice 40° Spălare Rapidă 30° Lenjerie delicată Expres 14’ 20° Anulare Articole iarnă Mixt Jeans Lână Culori nchise Spălare manuală...
- Page 14 4.3.4 Tabel de programe şi consumuri Funcţiei auxiliare Interval de temperaturi Program selectabile °C 2,25 1600 • • • Rece-90 Bumbac 1,70 1600 • • • Rece-90 1,05 1600 • • • Rece-90 60** 51,1 0,81 1600 Rece-60 Bumbac Eco 60** 40,4 0,67...
- Page 15 4.3.5 Programe principale Depinzând de tipul de material, utilizați următoarele programe principale de spălare. • Bumbac Folosiți acest program pentru spălarea rufelor rezistente din bumbac (cearşafuri, lenjerie de pat, prosoape, halate de baie, lenjerie intimă etc.). Atunci când este apăsat butonul funcției spălare rapidă, durata programului se reduce considerabil, însă...
- Page 16 • Materiale delicate Folosiți acest program pentru spălarea rufelor delicate cum ar fi îmbrăcămintea tricotată din bumbac/amestec de bumbac sau ciorapi. Acest program spală cu o mişcare mai delicată. Spălați hainele a căror culoare vreți să se păstreze fie la 20 de grade, fie selectând opțiunea de spălare cu apă rece. •...
- Page 17 • Stoarcere+Evacuare Puteți utiliza această funcție pentru a stoarce hainele sau a evacua apa din maşină. Înainte de selectarea acestui program, selectați viteza de centrifugare dorită şi apăsați butonul Start / Pauză. Pentru început apa din maşină va fi evacuată. Apoi rufele vor fi stoarse la viteza de centrifugare setată iar apa scursă...
- Page 18 4.3.10.1 Funcții auxiliare • Prespălare Prespălarea este necesară numai pentru haine foarte murdare. Neutilizarea funcției Prespălare va economisi energie, apă, detergent şi timp. Se recomandă prespălarea fără detergent pentru voaluri şi perdele. • Spălare rapidă+ Când este selectată această funcție, durata programelor corespunzătoare se reduce cu 50%. Datorită...
- Page 19 4.3.11 Pornire temporizată Cu ajutorul funcţiei de Pornire temporizată pornirea programului poate fi amânată cu până la 19 ore. Intervalul de pornire temporizată poate fi mărit în etape de câte 1 oră. Nu folosiţi detergent lichid când folosiţi funcţia Pornire temporizată! Riscați pătarea hainelor. 1.
- Page 20 4.3.14 Blocarea uşii de serviciu Uşa de serviciu a maşinii are un sistem de blocare care împiedică deschiderea uşii de încărcare în cazul în care nivelul apei este nepotrivit. Când maşina este în modul Pauză, indicatorul luminos pentru uşa de serviciu clipeşte. Maşina verifică nivelul apei din interior.
- Page 21 4.3.17 Finalizarea programului Când programul este gata se afişează mesajul “End”. 1. Aşteptaţi ca indicatorul luminos al uşii de serviciu să rămână aprins continuu. 2. Apăsaţi butonul Pornit / Oprit pentru a opri maşina. 3. Scoateţi rufele şi închideţi uşa de serviciu. Maşina este pregătită pentru următorul ciclu de spălare. 4.3.18 Maşina dumneavoastră...
- Page 22 4.4 Întreţinerea şi curăţarea Prin curăţarea periodică a produsului se extinde durata de folosinţă a produsului şi sunt evitate probleme frecvente. 4.4.1 Curăţarea sertarului de detergent Curăţaţi la intervale regulate sertarul pentru detergent (la fiecare 4-5 cicluri de spălare) conform ilustraţiei de mai jos, pentru a preveni acumularea reziduurilor de detergent.
- Page 23 4.4.5 Evacuarea apei rămase şi curăţarea filtrului pompei Sistemul de filtrare al maşinii previne înfundarea pompei de evacuare a apei cu obiecte solide cum ar fi nasturii, monedele şi fibrele de ţesături. Astfel, apa va fi evacuată fără probleme şi durata de funcţionare a pompei va creşte.
- Page 24 Depanare Problemă Motiv Soluţie Programul nu porneşte după Butonul Pornire / Pauză / Anulare nu a fost apăsat. • *Apăsaţi butonul Pornire / Pauză / Anulare. închiderea uşii. În caz de încărcare excesivă închiderea ușii poate fi • Reduceți cantitatea de rufe şi verificați că uşa se dificilă.
- Page 25 Problemă Motiv Soluţie Cronometrul nu execută Cronometrul se poate opri în timpul alimentării cu apă. • Cronometrul începe numărătoarea inversă doar numărătoarea inversă. (Pe după ce maşina este alimentată cu o cantitate modelele cu afişaj) (*) suficientă de apă. Pentru a asigura spălarea optimă, maşina de spălat aşteaptă...
- Page 26 Problemă Motiv Soluţie Rufele devin rigide după spălare. A fost folosit insuficient detergent. • Folosirea unei cantităţi insuficiente de detergent în (**) apa dură poate duce în timp la rigidizarea rufelor. Folosiţi cantitatea de detergent recomandată în funcţie de duritatea apei. Detergentul a fost introdus în compartimentul incorect.
- Page 27 Washing Machine User’s Manual Document Number= 1911860068_EN / 08-10-19.(11:42)
- Page 28 This product was manufactured using the latest technology in environmentally friendly conditions.
- Page 29 General safety instructions This section includes security instructions which may help prevent the injuries and material damage risks. All kinds of warranties shall be invalid if these instructions are not observed. 1.1 Life and property safety Never place the product on a carpet-covered floor. Electrical parts will get overheated since air cannot circulate from under the device.
- Page 30 Electrical products are dangerous for the children. Keep the children away from the product when it is in use. Do not allow them to play with the product. Use child lock to prevent children from intervening with the product. Do not forget to close the loading door when leaving the room where the product is located.
- Page 31 Important instructions for environment 2.1 Compliance with WEEE Directive This product complies with EU WEEE Directive (2012/19/EU). This product bears a classification symbol for waste electrical and electronic equipment (WEEE). This product has been manufactured with high quality parts and materials which can be reused and are suitable for recycling.
- Page 32 Technical specifications Complying Commission Delegated Regulation (EU) No 1061/2010 Supplier name or trademark Arctic Model name APL71222XLAB Rated capacity (kg) Energy efficiency class / Scale from A+++ (Highest Efficiency) to D (Lowest Efficiency) A+++ Annual Energy Consumption (kWh) Energy consumption of the standard 60°C cotton programme at full load (kWh) 0,810 Energy consumption of the standard 60°C cotton programme at partial load (kWh)
- Page 33 4.1 Installation • Apply to the nearest authorised service agent for the installation of your product. • Preparation of the location and electrical, tap water and waste water installations at the place of installation is under customer's responsibility. • Make sure that the water inlet and discharge hoses as well as the power cable are not folded, pinched or crushed while pushing the product into its place after installation or cleaning procedures.
- Page 34 4.1.4 Connecting water supply The water supply pressure required to run the product is between 1 to 10 bars (0.1 – 1 MPa). It is necessary to have 10 – 80 liters of water flowing from the fully open tap in one minute to have your machine run smoothly. Attach a pressure reducing valve if water pressure is higher.
- Page 35 4.1.6 Adjusting the feet CAUTION: In order to ensure that the product operates more silently and vibration-free, it must stand level and balanced on its feet. Balance the machine by adjusting the feet. Otherwise, the product may move from its place and cause crushing and vibration problems.
- Page 36 4.2 Preparation 4.2.1 Sorting the laundry * Sort laundry according to type of fabric, color, and degree of soiling and allowable water temperature. * Always obey the instructions given on the garment tags. 4.2.2 Preparing laundry for washing • Laundry items with metal attachments such as, underwired bras, belt buckles or metal buttons will damage the machine.
- Page 37 4.2.6 Using detergent and softener When using detergent, softener, starch, fabric dye, bleacher and decolorant, descaling agents; read the manufacturer's instructions written on the package and follow the dosages specified. Use measuring cup if available. The detergent drawer is composed of three compartments: –...
- Page 38 If the product contains a liquid detergent cup: • Put the liquid detergent container into the compartment no “2”. • If the liquid detergent lost its fluidity, dilute it with water before putting it into the detergent container. If the product is equipped with a liquid detergent part: •...
- Page 39 4.2.7 Tips for efficient washing Clothes Light Colours and Black/Dark Delicates/ Colours Whites Colours Woolens/Silks (Recommended (Recommended (Recommended (Recommended temperature range based temperature range temperature range temperature range based on soiling level: cold -40 based on soiling based on soiling on soiling level: 40-90 o C) level: cold -40 o C)
- Page 40 4.3 Operating the product 4.3.1 Control panel APL71222XLAB On/Off Cămă i Bumbac 90° 1200 Geci cu puf Bumbac Eco 60° 1000 Antialergic Sintetice 40° Spălare Rapidă 30° Lenjerie delicată Expres 14’ 20° Anulare Articole iarnă Mixt Jeans Lână Culori nchise Spălare manuală...
- Page 41 4.3.4 Programme and consumption table Auxiliary functions Programme Temperature 2,25 1600 • • • Cold-90 Cottons 1,70 1600 • • • Cold-90 1,05 1600 • • • Cold-90 60** 51,1 0,81 1600 Cold-60 Cottons Eco 60** 40,4 0,67 1600 Cold-60 40** 40,4 0,79...
- Page 42 Indicative values for Synthetics programmes (EN) Remaining Moisture Remaining Moisture Content (%) ** Content (%) ** ≤ 1000 rpm > 1000 rpm 1,20 115/140 Synthetics 60 0.75 115/140 Synthetics 40 * You can see the washing time of the programme you have selected on the display of the machine. It is normal that small differences may occur between the time shown on the display and the real washing time.
- Page 43 • Hygiene+ (Antialergic+) Applying a steam step at the beginning of the programme allows to soften the dirt easily. Use this programme for your laundry (baby clothes, bed sheets, bedlinen, underwear, etc. cotton items) that requires an anti-allergic and hygienic washing at high temperature with intensive and long washing cycle.
- Page 44 4.3.7 Special programmes For specific applications, select any of the following programmes. • Rinse ( Clătire) Use when you want to rinse or starch separately. • Spin+Drain ( Stoarcere+Evacuare) You can use this function to remove the water on the garment of drain the water in the machine. Before selecting this programme, select the desired spin speed and press Start / Pause button.
- Page 45 4.3.10.1 Auxiliary functions • Prewash ( Prespălare) A Prewash is only worthwhile for heavily soiled laundry. Not using the Prewash will save energy, water, detergent and time. Prewash without detergent is recommended for tulle and curtains. • Fast+ ( Spălare rapidă+) When this function is selected, the durations of the relevant programmes get shorter by 50%.
- Page 46 4.3.11 Delayed Start With the Delayed Start function the startup of the programme may be delayed up to 19 hours. Delayed start time can be increased by increments of 1 hour. Do not use liquid detergents when you set Delayed Start! There is the risk of staining of the clothes. 1.
- Page 47 4.3.15 Changing the selections after programme has started Switching the machine to pause mode Press the Start / Pause button to switch the machine to pause mode while a programme is running. The light of the step which the machine is in starts flashing in the Programme Follow-up indicator to show that the machine has been switched to the pause mode.
- Page 48 4.4 Maintenance and cleaning Service life of product extends and frequently experienced problems will be reduced if it is cleaned at regular intervals. 4.4.1 Cleaning the detergent drawer Clean the detergent drawer at regular intervals (every 4-5 washing cycles) as shown below in order to prevent accumulation of powder detergent in time.
- Page 49 4.4.5 Draining remaining water and cleaning the pump filter The filter system in your machine prevents solid items such as buttons, coins and fabric fibers clogging the pump impeller during discharge of washing water. Thus, the water will be discharged without any problem and the service life of the pump will extend.
- Page 50 Troubleshooting Problem Reason Solution Program does not start after Start / Pause / Cancel button was not pressed. • *Press the Start / Pause / Cancel button. closing the door. It may be difficult to close the loading door in case •...
- Page 51 Problem Reason Solution Programme time does not Timer may stop during water intake. • Timer indicator will not countdown until the countdown. (On models with machine takes in adequate amount of water. display) (*) The machine will wait until there is sufficient amount of water to avoid poor washing results due to lack of water.
- Page 52 Problem Reason Solution It does not rinse well. The amount, brand and storage conditions of the • Use a detergent appropriate for the washing detergent used are inappropriate. machine and your laundry. Keep detergents closed in an environment free of humidity and do not expose them to excessive temperatures.
- Page 53 Problem Reason Solution Laundry remains wet at the end Excessive foam might have occurred and • Use recommended amount of detergent. of the programme. (*) automatic foam absorption system might have been activated due to too much detergent usage. (*) Machine does not switch to spinning step when the laundry is not evenly distributed in the drum to prevent any damage to the machine and to its surrounding environment.
- Page 54 54 / EN Washing Machine / User’s Manual...
- Page 56 1911860068_V3...
