1????
OPERATOR'S MANUAL
MANUEL D'UTILISATION
BEDIENUNGSANLEITUNG
MANUALE PER L'OPERATORE
READ THE INSTRUCTIONS CAREFULLY AND FOLLOW THE RULES FOR
SAFE OPERATION.
FAILURE TO DO SO COULD RESULT IN SERIOUS INJURY.
LIRE ATTENTIVEMENT LES INSTRUCTIONS ET SUIVRE LES RÈGLES DE
SECURITÉ. LE NON-RESPECT DES RÈGLES DE SÉCURITÉ ENTRAÎNE UN
RISQUE DE BLESSURE GRAVE.
LESEN SIE DIE BEDIENUNGSANLEITUNG SORGFÄLTIG DURCH, UND
BEFOLGEN SIE DIE SICHERHEITSREGELN. ANDERNFALLS BESTEHT DAS
RISIKO SCHWERER VERLETZUNGEN.
LEGGERE E SEGUIRE ATTENTAMENTE LE ISTRUZIONI PER LAVORARE IN
CONDIZIONI DI MASSIMA SICUREZZA. LA MANCATA OSSERVANZA DELLE
ISTRUZIONI POTREBBE PROVOCARE LESIONI GRAVI.
WARNING
AVERTISSEMENT
WARNUNG
AVVERTENZA

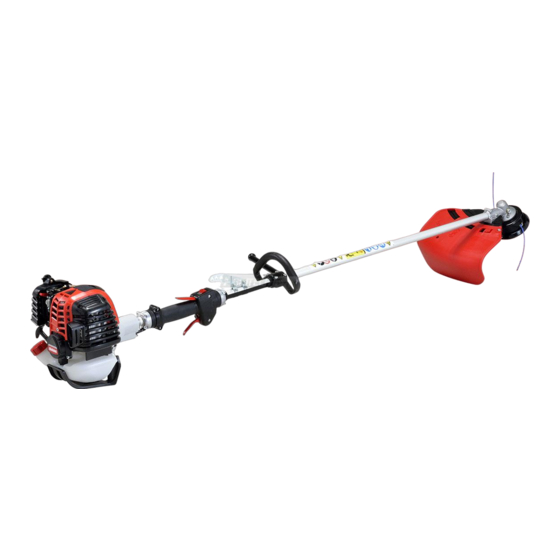

T360T
C360T
ENGLISH
FRANÇAIS
DEUTSCH
ITALIANO

Advertisement

Table of Contents
loading

Related Manuals for Shindaiwa T360T

Summary of Contents for Shindaiwa T360T

  • Page 1 FRANÇAIS DEUTSCH ITALIANO OPERATOR'S MANUAL MANUEL D'UTILISATION BEDIENUNGSANLEITUNG MANUALE PER L'OPERATORE T360T C360T WARNING READ THE INSTRUCTIONS CAREFULLY AND FOLLOW THE RULES FOR SAFE OPERATION. FAILURE TO DO SO COULD RESULT IN SERIOUS INJURY. AVERTISSEMENT LIRE ATTENTIVEMENT LES INSTRUCTIONS ET SUIVRE LES RÈGLES DE SECURITÉ.
  • Page 3 1Cover ENGLISH (Original instructions) OPERATOR'S MANUAL GRASS-TRIMMER/BRUSHCUTTER T360T C360T WARNING READ THE INSTRUCTIONS CAREFULLY AND FOLLOW THE RULES FOR SAFE OPERATION. FAILURE TO DO SO COULD RESULT IN SERIOUS INJURY.

  • Page 4: Table Of Contents

    Contents For safe use of your product....................3 Description.......................... 8 Before you start ........................9 Packing list ........................9 Assembly ........................10 Loop handle version ....................10 U-handle version......................10 Installation of shield ..................... 11 Installing nylon line cutting head.................. 11 Adjusting the balance ....................

  • Page 5: For Safe Use Of Your Product

    For safe use of your product For safe use of your product Important information WARNING Please ensure that you read the operator's manual before using your product. About your operator's manual  This manual contains necessary information about the assembly, operation, and maintenance of your product. Please read it carefully and absorb its contents.
  • Page 6 For safe use of your product WARNING Vibration and cold  It is believed that a condition called Raynaud's Phenomenon which affects the fingers of certain individuals may be brought about by exposure to vibration and cold. Exposure to vibration and cold may cause tingling and burning, followed by loss of colour and numbness in the fingers.
  • Page 7 For safe use of your product WARNING Environment of use and operation  Do not use the product:  under poor weather conditions.  on steep slopes or in places which give no secure foothold and are thus slippery.  at night or in dark places with poor visibility. ...
  • Page 8 For safe use of your product Symbol form/shape Symbol description/applica- Symbol form/shape Symbol description/applica- tion tion Wear foot protection and Petrol and oil mixture gloves Choke Control "Cold Start" Emergency stop Position (Choke Closed) Warning! Choke Control "Run" Position Thrown objects! (Choke Open) Carburettor adjustment Warning, side thrust...
  • Page 9 For safe use of your product Safety decal(s)  The safety decal shown below has been attached to the products described in this manual. Ensure that you understand what the decal means before using your product.  If the decal becomes unreadable due to wear and tear or damage, or peels off and is lost, please purchase a replacement decal from your dealer and attach it in the location shown in the illustrations below.

  • Page 10: Description

    Description Description Angle transmission Having two gears to change the Ignition switch "Slide switch" mounted on top of the angle of rotating axis. throttle trigger housing, move switch forward to RUN, Cutting attachment Nylon line cutting head for cutting backward to STOP position. grass and weed.

  • Page 11: Before You Start

    Before you start Before you start Packing list  The following parts are packed separately in the packing box.  When you have unpacked the box, please check the parts that it contains.  Contact your dealer if anything is missing or broken. 1.

  • Page 12: Assembly

    Before you start Assembly WARNING  Read the operator's manual carefully to ensure that you assemble the product correctly. Using a product that has been incorrectly assembled could lead to an accident or serious injury. Loop handle version Loop handle assembly Assemble loop handle (A) and bracket (C) to drive shaft assem- bly.

  • Page 13: Installation Of Shield

    Before you start Installation of shield Fit shield (A) to mounting portion of angle transmission and tighten 4 bolts (B). Installing nylon line cutting head Insert locking tool (A) into a hole located on the right side of angle transmission while forcing retainer spring to the left side.

  • Page 14: Preparing The Fuel

    Before you start  The accompanying shoulder harness is suitable for people of standard adult physique, who are 150 cm - 195 cm in height and 60 cm - 140 cm in waist size.  Use a shoulder harness when provided or when recommend- ed in this manual.
  • Page 15 Before you start Fuel  Recommended mixture ratio; 50: 1 (2%) for ISO-L-EGD Standard (ISO/CD 13738), JASO FC,FD grade and Shindaiwa One 50: 1 oil.  Do not mix directly in engine fuel tank. Fuel supply  Do not add so much fuel that it reaches the mouth of the fuel tank (A).

  • Page 16: Engine Operation

    Engine operation Engine operation Starting the engine WARNING Be particularly careful to observe the following precautions when starting the engine:  Move at least 3m from the place where you refuelled.  Place the product in a flat, well ventilated place. ...

  • Page 17: Stopping The Engine

    Engine operation Move the choke lever (F) to the "Cold Start" (E) position. Alternately press and release the purge bulb (H) until the fuel is sucked up into it. Checking that the area around you is safe, hold the position closest to the engine firmly as shown in the illustration, pull- ing several times on the starter grip (I).

  • Page 18: Trimming Operation

    Trimming operation Trimming operation DANGER  Always stop the engine when a cutting attachment jam occurs. Severe injury can occur if a jam is removed and the cutting attachment suddenly starts.  Do not operate the product without the shield in place. Any objects that ricochet off the cutting attachment could cause an accident or serious injury.

  • Page 19: Using Shoulder Harness

    Trimming operation Using shoulder harness Always mount the trimmer correctly using the shoulder har- ness.  Buckle waist belt (U-handle version). Belt should be snug.  Attach product to harness.  Loop handle version Place shoulder harness over left shoulder and adjust straps so the quick release pin rests just below the waist.
  • Page 20 Trimming operation Scything  This is the cutting or mowing of large grassy areas by sweep- ing or swinging the trimmer in a level arc. Use a smooth, easy motion. Do not try to hack or chop down the grass. Tilt the ny- lon line cutting head to direct the debris away from you on the scything stroke.

  • Page 21: Basic Trimming Operation With Metal Blade

    Trimming operation Basic trimming operation with metal blade WARNING  Please observe the following instructions when trimming.  Check to ensure that the trimmer blade has been tightened securely in place.  Replace the shield if it is damaged or cracked. ...

  • Page 22: Maintenance And Care

    Maintenance and care Maintenance and care WARNING Observe the following precautions when checking and maintaining your product after use:  Turn the engine off and do not attempt to check or maintain the product until the engine has cooled. You could burn yourself. ...

  • Page 23: Maintenance And Care

    Maintenance and care Cleaning air filter Close choke. Loosen air cleaner cover knob and remove air cleaner cover (B). Remove air filter (A) (air filter is located inside air cleaner cover). Brush dirt from filter or clean with compressed air from car- burettor side.
  • Page 24 Maintenance and care NOTE When the carburettor cannot be adjusted properly with the idle speed adjustment screw (T), you must contact an authorized service dealer. Cooling system maintenance IMPORTANT  To maintain proper engine operating temperature, cooling air must pass freely through the cylinder fin area. This flow of air carries combustion heat away from the engine.
  • Page 25 Maintenance and care Check spark plug Check plug gap. Correct gap is 0.6 mm to 0.7 mm. Inspect electrode for wear. Inspect insulator for oil or other deposits. If the spark plug is dirty, clean it. Do not sandblast to clean. Remaining sand will damage engine.
  • Page 26 Maintenance and care Inspect blades (A) before installation. Check for sharpness. Dull blades increase the risk of blade kickback reactions. Small cracks can develop into fractures resulting in a piece of blade flying off during operation. Discard cracked blades no matter how small the crack. Insert locking tool (B) into a hole located on the right side of angle transmission while forcing retainer spring to the left side.
  • Page 27 Maintenance and care Checking the nylon line cutting head Make sure each periphery of the 2 retaining pawls of housing spreads almost fully up to the outer periphery of the respec- tive cover window. Check mount of cutting head on trimmer and tighten if it is loose.
  • Page 28 Maintenance and care When the line is wound to the end hook both line ends into respective notch of spool for retaining tentatively the line while leaving line ends approximately 10 cm beyond notch. Align notches of spool for the line with grooves of eyelets and fit spool into cover.
  • Page 29 Maintenance and care Problem Diagnosis Cause Solution The engine does There is no fuel in the fuel tank Fuel supply not start The stop switch is in the Stop position Move to the Start po- Excess fuel suction sition Electrical fault Start the engine after Carburettor malfunction or internal stick- servicing...

  • Page 30: Storage

    Maintenance and care Manufacturer: YAMABIKO CORPORATION 1-7-2 Suehirocho, Ohme, Tokyo 198-8760 JAPAN Authorized Representative in Europe: Atlantic Bridge Limited Atlantic House, PO Box 4800, Earley, Reading RG5 4GB, United Kingdom Storage Long-term storage (30 days or more) WARNING  Do not store in sealed locations filled with fuel gas, or close to naked flames or sparks. You could cause a fire.

  • Page 31: Specifications

    Do not use fuel containing me- thyl alcohol or more than 10% of ethyl alcohol. Two stroke, air-cooled engine oil. ISO-L-EGD Standard (ISO/CD 13738), JASO FC,FD grade and Shindaiwa Premium 50:1 oil. Mixture ratio 50:1 part (2%)

  • Page 32: Declaration Of Conformity

    * the requirements of Directive 2014/30/EU (use of harmonized standard EN ISO 14982: 2009) * the requirements of Directive 2000/14/EC Conformity assessment procedure followed ANNEX V Measured sound power level: 106 dB(A) T360T, 108 dB(A) C360T Guaranteed sound power level: 109 dB(A) T360T, 111 dB(A) C360T Serial Number 37001001 and up...
  • Page 33 1Notes and rear cover MEMORANDUM X750-028870 X750283-3601 2016...
  • Page 34 1-7-2 Suehirocho, Ohme, Tokyo 198-8760 JAPAN PHONE: 81-428-32-6118. FAX: 81-428-32-6145. X750-028870 Printed in Japan 0x0xxxx zzzz ES X750283-3601 © 2016...
  • Page 35 1Couverture FRANÇAIS (Notice originale) MANUEL D'UTILISATION COUPE-HERBE/DÉBROUSSAIL- LEUSE T360T C360T AVERTISSEMENT LIRE ATTENTIVEMENT LES INSTRUCTIONS ET SUIVRE LES RÈGLES DE SECURITÉ. LE NON-RESPECT DES RÈGLES DE SÉCURITÉ ENTRAÎNE UN RISQUE DE BLESSURE GRAVE.
  • Page 36 Table des matieres Pour utiliser l'appareil en toute sécurité ................3 Description.......................... 8 Avant de commencer......................9 Contenu de l'emballage ....................9 Assemblage ......................... 10 Version poignée semi-circulaire................... 10 Version brancard en U....................10 Montage du protecteur d'outil ..................11 Montage de la tête de coupe à...

  • Page 37: Pour Utiliser L'appareil En Toute Sécurité

    Pour utiliser l'appareil en toute sécurité Pour utiliser l'appareil en toute sécurité Information importante AVERTISSEMENT Lire attentivement le manuel d'utilisation avant d'utiliser l'appareil pour la première fois. À propos du manuel d'utilisation  Ce manuel contient les informations nécessaires au montage, à l'utilisation et à l'entretien de l'appareil. L'utilisateur doit donc le lire attentivement et intégrer les informations qu'il contient.
  • Page 38 Pour utiliser l'appareil en toute sécurité AVERTISSEMENT Exposition aux vibrations et au froid  Les personnes exposées aux vibrations et au froid peuvent être victimes du phénomène de Raynaud, une affection qui touche les doigts. L'exposition à des vibrations et au froid peut provoquer une sensation de picotement et de brûlure, suivie d'une décoloration et d'un engourdissement des doigts.
  • Page 39 Pour utiliser l'appareil en toute sécurité AVERTISSEMENT Port d'équipements de protection  Toujours porter les équipements de protection suivants pour utiliser un coupe- herbe. 1. Protection de la tête (casque) : protège la tête. 2. Casque de protection anti-bruit ou protecteurs d'oreilles : protègent l'ouïe. 3.
  • Page 40 Pour utiliser l'appareil en toute sécurité Autres indications REMARQUE IMPORTANT Ce type de message fournit des Le texte dans l'encadré où figure le Le cercle barré indique conseils relatifs à l'utilisation et à l'en- mot « IMPORTANT » donne des in- une interdiction.
  • Page 41 Pour utiliser l'appareil en toute sécurité Forme des symboles Description/application des Forme des symboles Description/application des symboles symboles Ne pas utiliser l'appareil dans Niveau de puissance sonore des endroits mal aérés garanti Attention aux risques d'incen- Démarrage du moteur Attention aux risques de choc électrique Étiquette(s) de sécurité...

  • Page 42: Description

    Description Description Renvoi d'angle. Avec deux engrenages pour changer Interrupteur marche/arrêt. « Interrupteur à glissière » l'angle de l'axe de rotation. monté sur le dessus du boîtier de la gâchette d'accélé- Outil de coupe. Tête de coupe à fil nylon pour couper rateur.

  • Page 43: Avant De Commencer

    Avant de commencer Avant de commencer Contenu de l'emballage  Les pièces suivantes sont conditionnées séparément dans le carton d'emballage.  Lors de l'ouverture du carton, passer en revue les pièces qu'il contient.  Contacter un revendeur si une pièce est manquante ou endommagée. 1.

  • Page 44: Assemblage

    Avant de commencer Assemblage AVERTISSEMENT  Lire attentivement le manuel d'utilisation pour s'assurer que l'appareil est monté correctement. L'utilisation d'un appareil monté de façon incorrecte entraîne un risque d'accident ou de blessure grave. Version poignée semi-circulaire Assemblage de la poignée semi-circulaire Monter la poignée semi-circulaire (A) et le support (C) sur l'arbre de transmission.

  • Page 45: Montage Du Protecteur D'outil

    Avant de commencer ATTENTION  Après l'assemblage, régler le jeu de l'extrémité du câble (J), côté carburateur (L), entre 1 et 2 mm. K : Écrous Montage du protecteur d'outil Placer le protecteur d'outil (A) sur la zone de fixation du ren- voi d'angle et serrer 4 boulons (B).

  • Page 46: Préparation Du Carburant

    Avant de commencer IMPORTANT  La taille de l'utilisateur peut avoir un impact sur l'équilibrage de l'appareil. En outre, il se peut que la procédure d'équilibrage ne fonctionne pas sur certains appareils avec certaines personnes. Si le harnais n'est pas à la taille de l'utilisateur ou ne peut pas être réglé...
  • Page 47  Richesse du mélange recommandée ; 50 : 1 (2 %) selon la norme ISO-L-EGD (ISO/CD 13738), la norme JASO FC,FD et l'huile Shindaiwa 50 : 1.  Ne pas faire le mélange directement dans le réservoir de car- burant.

  • Page 48: Fonctionnement Du Moteur

    Fonctionnement du moteur Fonctionnement du moteur Démarrage du moteur AVERTISSEMENT Veiller à bien respecter les mesures de précaution suivantes lors du démarrage du moteur :  S'éloigner d'au moins 3 mètres de l'endroit où le ravitaillement a été effectué.  Placer l'appareil sur une surface plane et dans un endroit bien aéré. ...

  • Page 49: Arrêt Du Moteur

    Fonctionnement du moteur Placer la manette de starter (F) en position « Démarrage à froid » (Cold Start) (E). Comprimer et relâcher la pompe d'amorçage (H) jusqu'à ce que le carburant soit aspiré. Après avoir vérifié que la zone entourant l'utilisateur ne pré- sente aucun risque, tenir fermement l'appareil le plus près possible du moteur comme illustré...

  • Page 50: Utilisation De L'appareil

    Utilisation de l'appareil Utilisation de l'appareil DANGER  Toujours couper le moteur en cas de blocage de l'outil de coupe. Une fois l'objet débloqué, l'outil de coupe redémarrerait soudainement, entraînant ainsi un risque de blessure grave.  Ne pas utiliser l'appareil sans le protecteur d'outil. Il est possible que des objets ricochent sur l'outil de coupe et soient projetés vers l'utilisateur, entraînant ainsi un risque d'ac- cident ou de blessure grave.

  • Page 51: Utilisation Du Harnais

    Utilisation de l'appareil Utilisation du harnais Toujours monter correctement le coupe-herbe avec le har- nais.  Ceinture ventrale avec boucle (version brancard en U). La ceinture doit être bien ajustée.  Fixer l'appareil au harnais.  Version poignée semi-circulaire Placer le harnais sur l'épaule gauche et régler les la- nières de sorte que l'axe de décrochage rapide se situe juste sous la taille.
  • Page 52 Utilisation de l'appareil se prendre dans le fil. Plutôt que d'utiliser toute la longueur du fil pour couper une plante, ne passer que l'extrémité du fil sur la tige afin de la couper progressivement. Angle par rapport au mur Débris Côté...

  • Page 53: Utilisation De Base De L'appareil Avec Lame Métallique

    Utilisation de l'appareil  Eviter de mettre le fil nylon en contact avec des morceaux de grillage. A haut régime, les morceaux de fils de fer peuvent être projetés. Utilisation de base de l'appareil avec lame métallique AVERTISSEMENT  Respecter les instructions suivantes lors de l'utilisation de l'appareil. ...
  • Page 54 Utilisation de l'appareil Fauchage des mauvaises herbes  Lors du fauchage, l'utilisateur décrit des arcs de cercle avec l'outil de coupe. Cette méthode permet de désherber rapide- ment une zone donnée. La technique de fauchage ne doit pas être employée pour couper des plantes hautes et drues ou des arbustes.

  • Page 55: Entretien

    Entretien Entretien AVERTISSEMENT Respecter les mesures de précaution suivantes lors de la vérification et de l'entretien de l'appareil après utilisation :  Couper le moteur et attendre qu'il refroidisse avant la vérification ou l'entretien de l'appareil. Il existe un risque de brûlure. ...
  • Page 56 Entretien Nettoyage du filtre à air Couper le starter. Dévisser le bouton du couvercle de filtre à air et déposer le couvercle du filtre à air (B). Retirer le filtre à air (A) (le filtre à air est situé à l'intérieur du couvercle de filtre à...
  • Page 57 Entretien ti à quelques reprises. S'assurer que l'outil de coupe cesse de tourner en régime de ralenti. À l'aide d'un tachymètre (si disponible), régler le régime de ralenti en fonction des recommandations indiquées dans la partie Caractéristiques. REMARQUE S'il est impossible de régler correctement le carburateur avec la vis de réglage du régime de ralenti (T), s'adresser impérati- vement à...
  • Page 58 Entretien Vérifier le circuit d'alimentation  Vérifier avant chaque utilisation.  Après le ravitaillement, vérifier qu'il n'y a pas de fuite ou d'écoulement de carburant au niveau du tuyau (A), du passe- tuyau de carburant (B) ou du bouchon du réservoir de carbu- rant (C).
  • Page 59 Entretien Pose de la lame (en option) AVERTISSEMENT  Porter des gants résistants lorsque la lame doit être manipulée.  En cas de remplacement de la lame pendant une opération de taille, s'assurer que le moteur est coupé et que les lames ne tournent plus.
  • Page 60 Entretien  Lorsque la lame commence à s'émousser, il est possible de continuer à l'utiliser en la retournant.  En cas de fêlure ou de déformation de la lame, les vibrations émises par l'appareil augmentent. Procéder au remplacement de la lame. ...
  • Page 61 Entretien Plier le fil à 12 cm du milieu de sa longueur totale et accro- cher la partie pliée sur l'« encoche » du séparateur intermé- diaire. Enrouler le fil bien tendu dans la rainure de la bobine en sui- vant «...
  • Page 62 Entretien Problème Diagnostic Cause Solution Le moteur ne dé- Il n'y a pas de carburant dans le réser- Alimentation en car- marre pas voir de carburant burant L'interrupteur d'arrêt est en position Ar- Basculer en position rêt Marche Alimentation en carburant excessive Démarrer le moteur Dysfonctionnement électrique après révision...

  • Page 63: Remisage

    Entretien Fabricant : YAMABIKO CORPORATION 1-7-2 Suehirocho, Ohme, Tokyo 198-8760, JAPON Représentant autorisé en Europe : Atlantic Bridge Limited Atlantic House, PO Box 4800, Earley, Reading RG5 4GB, Royaume-Uni Remisage Remisage de longue durée (30 jours ou plus) AVERTISSEMENT  Ne pas entreposer l'appareil dans un endroit clos contenant des vapeurs de carburant, ou à proximité de sources de flammes ou d'étincelles.

  • Page 64: Caractéristiques

    Caractéristiques Caractéristiques T360T C360T Dimensions externes : longueur × largeur × hauteur 1806 × 340 × 358 mm 1806 × 695 × 525 mm Masse : Appareil sans carburant, outil de coupe ni harnais (ISO11806-1 : 6,8 kg 7,1 kg 2011) Appareil avec outil de coupe spécifié, réservoir plein, protection et har-...

  • Page 65: Déclaration De Conformité

    * aux spécifications de la directive 2000/14/CE Procédure d'évaluation de la conformité suivant l'ANNEXE V Niveau de puissance sonore mesuré : 106 dB(A) T360T, 108 dB(A) C360T Niveau de puissance sonore garanti : 109 dB(A) T360T, 111 dB(A) C360T Numéro de série 37001001 et suivants...
  • Page 66 1Remarques et dos de couverture 1-7-2 Suehirocho, Ohme, Tokyo 198-8760, JAPON TÉLÉPHONE : 81-428-32-6118. FAX : 81-428-32-6145. X750-028870 Imprimé au Japon 0x0xxxx zzzz ES X750283-3601 © 2016...
  • Page 67 1Schutzabdeckung DEUTSCH (Original Gebrauchsanleitung) BEDIENUNGSANLEITUNG RASENTRIMMER/MOTORSENSE T360T C360T WARNUNG LESEN SIE DIE BEDIENUNGSANLEITUNG SORGFÄLTIG DURCH, UND BEFOLGEN SIE DIE SICHERHEITSREGELN. ANDERNFALLS BESTEHT DAS RISIKO SCHWERER VERLETZUNGEN.
  • Page 68 Inhalt Sichere Verwendung des Produkts ..................3 Beschreibung........................8 Bevor Sie beginnen ......................9 Packliste ........................9 Zusammenbau......................10 Rundgriff-Version......................10 U-Griff-Version......................10 Montage des Schutzschilds ..................11 Montage des Nylonfadenkopfs ..................11 Ausrichten der Balance....................11 Bereitstellen des Kraftstoffs ..................12 Bedienung des Motors......................

  • Page 69: Sichere Verwendung Des Produkts

    Sichere Verwendung des Produkts Sichere Verwendung des Produkts Wichtige Informationen WARNUNG Lesen Sie unbedingt die Bedienungsanleitung, bevor Sie das Produkt verwenden. Allgemeines zu dieser Bedienungsanleitung  Diese Bedienungsanleitung enthält wichtige Informationen über Montage, Bedienung und Instandhaltung Ihres Produkts. Bitte lesen Sie sie sorgfältig durch, und machen Sie sich mit dem Inhalt vertraut. ...
  • Page 70 Sichere Verwendung des Produkts WARNUNG Vibration und Kälte  Es wird vermutet, dass das Raynaud-Syndrom, das die Finger mancher Menschen befällt, durch stark vibrierende Arbeitsgeräte und Arbeiten bei Kälte herbeigeführt wird. Durch stark vibrierende Arbeitsgeräte und dem Arbeiten bei Kälte kann sich ein Prickeln und Brennen bemerkbar machen, dem sich Farblosigkeit und Gefühllosigkeit der Finger anschließen.
  • Page 71 Sichere Verwendung des Produkts WARNUNG Schutzausrüstung tragen  Tragen Sie beim Arbeiten mit dem Trimmer immer die folgende Schutzausrüstung: 1. Kopfschutz (Helm): schützt den Kopf 2. Gehörschutzbügel oder Ohrenstöpsel: schützen das Gehör 3. Schutzbrille: schützt die Augen 4. Gesichtsschutzschild: schützt das Gesicht 5.
  • Page 72 Sichere Verwendung des Produkts Sonstige Kennzeichnungen HINWEIS WICHTIG Kreis mit umgekehrtem Hinweise dieser Art enthalten Tipps Umrahmter Text mit der Überschrift Schrägstrich bedeutet, zur Verwendung, Pflege und Wartung „WICHTIG“ enthält wichtige dass das Dargestellte des Produkts. Informationen zur Verwendung, unzulässig ist. Überprüfung, Wartung und Lagerung des in dieser Anleitung beschriebenen Produkts.
  • Page 73 Sichere Verwendung des Produkts Symbol Beschreibung des Symbols Symbol Beschreibung des Symbols Nicht in Räumen mit Garantierter schlechter Belüftung Schallleistungspegel verwenden Achtung, Brandgefahr Motorstart Achtung, Stromschlag-Gefahr Sicherheitsaufkleber  Die in dieser Anleitung beschriebenen Produkte sind mit dem unten dargestellten Sicherheitsaufkleber versehen. Machen Sie sich die Bedeutung des Sicherheitsaufklebers bewusst, bevor Sie das Produkt verwenden.

  • Page 74: Beschreibung

    Beschreibung Beschreibung Winkelgetriebe Ermöglicht es, den Winkel der Stoppschalter Schiebeschalter, der oben am Gehäuse Rotationsachse zu andern. des Gashebels montiert ist. Schalter für den Betrieb Schneidvorrichtung Nylonfadenkopf zum Schneiden nach vorn auf „RUN", zum Stoppen des Motors nach von Gras und Unkraut. hinten auf „STOP"...

  • Page 75: Bevor Sie Beginnen

    Bevor Sie beginnen Bevor Sie beginnen Packliste  Die nachfolgend aufgeführten Einzelteile sind in der Verpackung enthalten.  Überprüfen Sie nach dem Auspacken die Vollständigkeit des Inhalts.  Wenden Sie sich an Ihren Händler, wenn Teile fehlen oder beschädigt sind. 1.

  • Page 76: Zusammenbau

    Bevor Sie beginnen Zusammenbau WARNUNG  Lesen Sie die Bedienungsanleitung aufmerksam durch, um sicherzustellen, dass Sie das Produkt korrekt zusammenbauen. Die Verwendung eines falsch zusammengebauten Produkts kann zu Unfällen bzw. schweren Verletzungen führen. Rundgriff-Version Befestigung des Rundgriffs Befestigen Sie den Rundgriff (A) und die Halterung (C) am Antriebswellenrohr.

  • Page 77: Montage Des Schutzschilds

    Bevor Sie beginnen VORSICHT  Nach dem Zusammenbau muss der Gaszug so eingestellt werden, dass das Kabelende (J) am Vergaser (L) 1 bis 2 mm Spiel hat. K: Muttern Montage des Schutzschilds Befestigen Sie das Schutzschild (A) am Winkelgetriebe und ziehen Sie die 4 Schrauben (B) fest.

  • Page 78: Bereitstellen Des Kraftstoffs

    Bevor Sie beginnen WICHTIG  Die Körpergröße einer Person kann sich auf das Gerätegleichgewicht auswirken. Manchen Personen ist u. U. nicht möglich, bestimmte Geräte ins Gleichgewicht zu bringen. Fragen Sie Ihren Händler um Rat, wenn es Ihnen nicht gelingt, den Schultergurt an Ihre Körpermaße anzupassen.
  • Page 79  Gelagerter Kraftstoff altert. Mischen Sie nicht mehr Kraftstoff an, als Sie voraussichtlich innerhalb der nächsten dreißig (30) Tage verbrauchen werden. Kraftstoff  Empfohlenes Mischverhältnis: 50 : 1 (2 %) Öl nach ISO-L- EGD Standard (ISO/CD 13738), JASO FC, FD und Shindaiwa 50: 1-Öl.  Mischen Sie den Kraftstoff nicht direkt im Motor-Kraftstofftank. Kraftstoffversorgung ...

  • Page 80: Bedienung Des Motors

    Bedienung des Motors Bedienung des Motors Starten des Motors WARNUNG Befolgen Sie beim Starten des Motors unbedingt die folgenden Sicherheitsregeln:  Entfernen Sie sich mindestens 3 m von der Stelle, an der die Betankung erfolgte.  Platzieren Sie das Produkt an einem ebenen, gut belüfteten Ort. ...

  • Page 81: Stoppen Des Motors

    Bedienung des Motors Stellen Sie den Chokehebel (F) auf die Position „Kaltstart" (E). Betätigen Sie die Kraftstoffpumpe (H) so oft (drücken und loslassen), bis sie Kraftstoff angesaugt hat. Halten Sie das Gerät möglichst nahe am Motor (siehe Abbildung), nachdem Sie die Sicherheit des Ortes überprüft haben, und ziehen Sie mehrmals am Startergriff (I).

  • Page 82: Trimmen

    Trimmen Trimmen GEFAHR  Stellen Sie den Motor sofort ab, wenn die Schneidvorrichtung blockiert wird. Wenn die Blockade beseitigt wird und die Schneidvorrichtung plötzlich anläuft, kann es zu schweren Verletzungen kommen.  Verwenden Sie das Produkt niemals ohne den daran befestigten Schutzschild. Von der Schneidvorrichtung abprallende Gegenstände können Unfälle mit schweren Verletzungen verursachen.

  • Page 83: Verwendung Des Schultergurts

    Trimmen Verwendung des Schultergurts Hängen Sie den Trimmer immer ordnungsgemäß am Schultergurt auf.  Schließen Sie den Hüftgurt (U-Griff-Version). Der Gurt muss eng anliegen.  Befestigen Sie das Gerät am Schultergurt.  Rundgriff-Version Legen Sie den Schultergurt über die linke Schulter, und stellen Sie die Riemen so ein, dass sich die Schnelllöseeinrichtung knapp unterhalb der Hüfte befindet.
  • Page 84 Trimmen durchgeschnitten werden. Setzen Sie den Nylonfadenkopf immer am unteren Bereich der Pflanze an, da sich die Pflanze sonst evtl. nur beugt und wieder aufrichtet und sich im Nylonfaden verfangen könnte. Anstatt das Unkraut sofort durchzuschneiden, führen Sie das Ende des Nylonfadens allmählich durch den Unkrauthalm.

  • Page 85: Einfaches Trimmen Mit Metallmesser

    Trimmen  Achten Sie darauf, dass der Nylonfaden nicht mit beschädigtem Zaundraht in Berührung kommt. Durch den Trimmer abgebrochene Drahtstücke können mit hoher Geschwindigkeit durch die Luft geschleudert werden. Einfaches Trimmen mit Metallmesser WARNUNG  Befolgen Sie beim Trimmen die folgenden Anweisungen: ...
  • Page 86 Trimmen Unkraut mähen  Beim Mähen wird die Schneidvorrichtung in einem horizontalen Bogen geschwungen. Dadurch lassen sich große Bereiche rasch von Gras und Unkraut befreien. Die Sensenmethode eignet sich jedoch nicht zum Mähen von hohem, zähem Unkraut oder holzhaltiger Vegetation. ...

  • Page 87: Wartung Und Pflege

    Wartung und Pflege Wartung und Pflege WARNUNG Beachten Sie die folgenden Sicherheitsregeln, wenn Sie das Produkt nach der Verwendung überprüfen bzw. warten:  Schalten Sie den Motor ab und überprüfen bzw. warten Sie das Produkt erst dann, wenn der Motor abgekühlt ist. Andernfalls können Sie sich verbrennen.

  • Page 88: Wartung Und Pflege

    Wartung und Pflege Reinigen des Luftfilters Schließen Sie den Choke. Lösen Sie die Verriegelung der Luftfilterabdeckung und entfernen Sie die Luftfilterabdeckung (B). Entfernen Sie den Luftfilter (A) (befindet sich unter der Luftfilterabdeckung). Reinigen Sie den Filter von der Vergaserseite durch Abbürsten oder mittels Druckluft.
  • Page 89 Wartung und Pflege drehen. Lassen Sie den Motor noch mehrmals abwechselnd bei Vollgas und im Leerlauf laufen. Vergewissern Sie sich, dass die Schneidvorrichtung im Leerlauf aufhört, sich zu bewegen. Wenn Sie einen Drehzahlmesser haben, stellen Sie die Leerlaufanschlagschraube nach den Angaben im Abschnitt „Technische Daten"...
  • Page 90 Wartung und Pflege Überprüfen des Kraftstoffsystems  Überprüfen Sie diesen Punkt vor jeder Verwendung.  Vergewissern Sie sich nach jeder Betankung, dass kein Kraftstoff an den Leitungen (A), Dichtungen (B) oder am Tankdeckel (C) austritt.  Wenn Kraftstoff oder Kraftstoffdämpfe austreten, besteht Brandgefahr.
  • Page 91 Wartung und Pflege Montage des Messers (option) WARNUNG  Tragen Sie beim Arbeiten mit dem Trimmermesser robuste Handschuhe.  Wenn während eines Trimmereinsatzes ein Trimmermesser ausgetauscht werden muss, vergewissern Sie sich, dass der Motor zuvor ausgeschaltet wurde und das Messer zum Stillstand gekommen ist. ...
  • Page 92 Wartung und Pflege Überprüfen des Messers  Verwenden Sie nur Messer, die vom Hersteller für dieses Modell vorgesehen sind.  Wenn das Messer einen Riss aufweist, ersetzen Sie es sofort durch ein neues.  Achten Sie darauf, dass das Messer gemäß den Anweisungen montiert wird.
  • Page 93 Wartung und Pflege Drücken Sie die Rückhaltestifte (an beiden Seiten) nach innen, und entfernen Sie den Deckel. Es ist leichter, ein Teil nach dem anderen zu entfernen. Entfernen Sie die Fadenspule. Wenn der Nylonfaden auf der Spule aufgebraucht ist, entfernen Sie den Rest des Fadens, und wickeln Sie den neuen Faden gemäß...
  • Page 94 Wartung und Pflege Fehlerbehebung WICHTIG  Verwenden Sie nur Original-Ersatzteile und -Verbrauchsprodukte, die für das Gerät zugelassen sind. Die Verwendung von Teilen anderer Hersteller oder nicht zugelassener Produkte kann zu Fehlfunktionen führen. Problem Diagnose Ursache Lösung Der Motor lässt Im Kraftstofftank ist kein Kraftstoff Kraftstoffversorgung sich nicht starten.

  • Page 95: Lagerung

    Wartung und Pflege Hersteller: YAMABIKO CORPORATION 1-7-2 Suehirocho, Ohme, Tokio 198-8760, JAPAN Autorisierter Repräsentant in Europa: Atlantic Bridge Limited Atlantic House, PO Box 4800, Earley, Reading RG5 4GB, Vereingtes Königreich LAGERUNG Langfristige Lagerung (30 Tage und länger) WARNUNG  Lagern Sie das Gerät nicht in verschlossenen Räumen, aus denen Kraftstoffverdunstungen nicht entweichen können, und nicht in der Nähe von Flammen oder Funken.

  • Page 96: Technische Daten

    Benzin mit mindestens 89 Oktan. Verwenden Sie keinen Kraftstoff mit Methylalkohol oder mehr als 10 % Ethylalkohol. Öl Motoröl für luftgekühlte Zweitaktmotoren. ISO-L-EGD Standard (ISO/CD 13738), JASO FC,FD und shindaiwa Premium 50:1 Öl. Mischverhältnis 50:1 (2 %) Schneidvorrichtung: Nylonfaden-Schneidkopf (Schneidbreite)

  • Page 97: Konformitätserklärung

    * Anforderungen der Richtlinie 2014/30/EU (Anwendung der harmonisierten Norm EN ISO 14982: 2009) * Anforderungen der Richtlinie 2000/14/EG Konformitätsbewertungsverfahren nach ANHANG V Gemessener Schallleistungspegel: 106 dB(A) T360T, 108 dB(A) C360T Garantierter Schallleistungspegel: 109 dB(A) T360T, 111 dB(A) C360T Seriennummer 37001001 bis 37100000 Tokio, 1.
  • Page 98 1Notizen und hintere Umschlagseite 1-7-2 Suehirocho, Ohme, Tokio 198-8760, JAPAN TELEFON: 81-428-32-6118. FAX: 81-428-32-6145. X750-028870 Gedruckt in Japan 0x0xxxx zzzz ES X750283-3601 © 2016...
  • Page 99 1Coperchio ITALIANO (Istruzioni originali) MANUALE PER L'OPERATORE DECESPUGLIATORE/BORDATORE T360T C360T AVVERTENZA LEGGERE E SEGUIRE ATTENTAMENTE LE ISTRUZIONI PER LAVORARE IN CONDIZIONI DI MASSIMA SICUREZZA. LA MANCATA OSSERVANZA DELLE ISTRUZIONI POTREBBE PROVOCARE LESIONI GRAVI.
  • Page 100 Contenuto Per un uso sicuro del prodotto.................... 3 Descrizione ......................... 8 Prima di iniziare ........................9 Contenuto della confezione ................... 9 Montaggio ........................10 Versione con impugnatura ad anello ................10 Versione con impugnatura a U ..................10 Montaggio della protezione..................11 Montaggio della testina a filo di nylon................

  • Page 101: Per Un Uso Sicuro Del Prodotto

    Per un uso sicuro del prodotto Per un uso sicuro del prodotto Informazioni importanti AVVERTENZA Si raccomanda di leggere il manuale per l'operatore prima di utilizzare questo prodotto. Informazioni sul manuale per l'operatore  Questo manuale contiene informazioni necessarie per l'assemblaggio, il funzionamento e la manutenzione del pro- dotto.
  • Page 102 Per un uso sicuro del prodotto AVVERTENZA Vibrazioni e freddo  Si ritiene che una condizione definita fenomeno di Raynaud, che colpisce le dita di alcune persone, sia causata dall'esposizione alle vibrazioni e al freddo. L'esposizione al freddo e alle vibrazioni può causare formicolio e brucio- re, seguiti da pallore e intorpidimento delle dita.
  • Page 103 Per un uso sicuro del prodotto AVVERTENZA Area di lavoro e funzionamento  Non utilizzare il prodotto:  in condizioni di cattivo tempo.  in pendii ripidi o in luoghi con punti di appoggio non sicuri e quindi scivolosi.  di notte o in luoghi bui con scarsa visibilità. ...
  • Page 104 Per un uso sicuro del prodotto Forma del simbolo Descrizione / applicazione del Forma del simbolo Descrizione / applicazione del simbolo simbolo Indossare protezioni per oc- Tenere gli astanti a una di- chi, orecchie e testa stanza di 15 m Indossare protezioni per i pie- Miscela di benzina e olio di e guanti...
  • Page 105 Per un uso sicuro del prodotto Decalcomania/e  La decalcomania riportata sotto è stata applicata sui prodotti descritti in questo manuale. Prima di utilizzare il prodotto accertarsi di aver compreso quanto riportato sulla decalcomania.  Se la decalcomania diventa illeggibile a causa dell'usura, si strappa o si stacca e si perde, acquistarne una di ricambio presso il rivenditore e fissarla nel punto illustrato nella figura in basso.

  • Page 106: Descrizione

    Descrizione Descrizione Trasmissione angolare Due ingranaggi per cambiare Interruttore di accensione Interruttore "scorrevole" l'angolo dell'asse di rotazione. montato sulla sede della leva del gas. Spostare in avanti Accessorio di taglio Testina a filo di nylon per falciare per AVVIARE e indietro per ARRESTARE. erba e erbacce.

  • Page 107: Prima Di Iniziare

    Prima di iniziare Prima di iniziare Contenuto della confezione  Le seguenti parti sono state imballate separatamente nella scatola di imballaggio.  Dopo aver aperto la confezione, controllare che siano presenti tutte le parti.  In caso di parti mancanti o rotte, contattare il rivenditore. 1.

  • Page 108: Montaggio

    Prima di iniziare Montaggio AVVERTENZA  Leggere attentamente il manuale per l'operatore per essere certi di montare correttamente il prodotto. L'uso di un prodotto non montato correttamente potrebbe causare incidenti o lesioni gravi. Versione con impugnatura ad anello Montaggio dell'impugnatura ad anello Assemblare l'impugnatura ad anello (A) e il supporto (C) sul grup- po albero motore.

  • Page 109: Montaggio Della Protezione

    Prima di iniziare ATTENZIONE  Dopo l’assemblaggio, regolare il gioco dell'estremità del filo (J) sul lato del carburatore (L) a 1 -2 mm. K: Dadi Montaggio della protezione Montare la protezione (A) alla porzione di supporto della tra- smissione angolare e serrare i 4 bulloni (B). Montaggio della testina a filo di nylon Inserire l'utensile di bloccaggio (A) in un foro situato sul lato destro della trasmissione angolare, forzando al contempo la...

  • Page 110: Preparazione Del Carburante

    Prima di iniziare IMPORTANTE  L’altezza della persona può influire sulla regolazione del punto di equilibrio. Inoltre, la procedura di bilanciamento può non essere valida per alcune unità o per alcune persone. Se la cinghia a spalla non si adatta o non può essere ben regolata, ri- chiedere assistenza al proprio rivenditore.
  • Page 111 Carburante  Percentuale della miscela consigliata 50:1 (2%) per olio stan- dard ISO-L-EGD (ISO/CD 13738), grado JASO FC, FD e Shindaiwa 50: 1.  Non miscelare direttamente nel serbatoio carburante del mo- tore. Rifornimento carburante  Non riempire mai il serbatoio del carburante (A) fino all'imboc- catura.

  • Page 112: Funzionamento Del Motore

    Funzionamento del motore Funzionamento del motore Avviamento del motore WARNING Prestare particolare attenzione alle seguenti precauzioni quando si avvia il motore:  Spostarsi di almeno 3 m dal luogo in cui si è ricaricato il serbatoio di carburante.  Collocare il prodotto su una superficie piana e ben ventilata. ...

  • Page 113: Arresto Del Motore

    Funzionamento del motore Portare la leva della valvola dell'aria (F) in posizione "Avvia- mento a freddo" (E). In alternativa, premere e rilasciare il bulbo di spurgo (H) fin- ché il carburante non viene risucchiato al suo interno. Dopo aver verificato che l'area circostante è sicura, mante- nere fermo il bordatore/decespugliatore con una mano vici- na al motore, come mostrato in figura, e con l'altra mano tirare ripetutamente la funicella (I).

  • Page 114: Operazioni Di Taglio

    Operazioni di taglio Operazioni di taglio PERICOLO  Spegnere sempre il motore quando l'accessorio di taglio si inceppa. Se durante la rimozione dell'inceppamento l'accessorio di taglio si avvia improvvisamente può causare gravi lesioni.  Non utilizzare il prodotto senza protezione. Qualsiasi oggetto che rimbalza dall'accessorio di taglio può...

  • Page 115: Uso Della Cinghia A Spalla

    Operazioni di taglio Uso della cinghia a spalla Montare sempre il decespugliatore correttamente utilizzando la cinghia a spalla.  Agganciare la cintura (versione con impugnatura a U) Essa deve essere aderente.  Agganciare il prodotto alla cinghia a spalla.  Versione con impugnatura ad anello Collocare la cinghia sulla spalla sinistra e regolare le fa- scette in modo che la spina a sgancio rapido rimanga im- mediatamente sotto la vita.
  • Page 116 Operazioni di taglio Angolo con il muro Detriti Lato lama alzato Angolo con il suolo Falciatura  Si tratta del taglio di aree erbose piuttosto estese, eseguito de- scrivendo un arco con il decespugliatore. con un movimento lento e uniforme, senza cercare di appiattire o tranciare l'erba. Inclinare leggermente la testina a filo di nylon per indirizzare i detriti lontano dal corpo nella corsa di falciatura.

  • Page 117: Funzionamento Base Del Taglio Con Disco Metallico

    Operazioni di taglio  Evitare che il filo di nylon venga a contatto con la rete metalli- ca. I pezzi di rete spezzata dal decespugliatore possono esse- re scagliati ad alta velocità. Funzionamento base del taglio con disco metallico AVVERTENZA ...

  • Page 118: Manutenzione E Cura

    Manutenzione e cura Manutenzione e cura AVVERTENZA Osservare le seguenti precauzioni durante il controllo e la manutenzione del prodotto dopo l'uso:  Spegnere il motore ed eseguire il controllo o la manutenzione del prodotto solo dopo che il motore si è raffreddato. Interventi a motore caldo potrebbero causare ustioni.

  • Page 119: Manutenzione E Cura

    Manutenzione e cura Pulizia del filtro dell'aria Chiudere la valvola dell'aria. Allentare il pomello del coper- chio del filtro dell'aria e rimuovere il coperchio del filtro (B). Rimuovere il filtro dell'aria (A) (situato all'interno del coper- chio del filtro dell'aria). Rimuovere lo sporco dal filtro con una spazzola o pulire con aria compressa dal lato carburatore.
  • Page 120 Manutenzione e cura glio non sia più in movimento con il motore in folle. Con un tachimetro è possibile regolare con precisione il re- gime del minimo in base alle impostazioni consigliate nella sezione delle specifiche tecniche. NOTA Se non è possibile regolare correttamente il carburatore trami- te la vite di regolazione del regime del minimo (T), contattare un rivenditore autorizzato.
  • Page 121 Manutenzione e cura Controllo della candela Verificare la distanza della candela. La giusta distanza è da 0,6 mm a 0,7 mm. Verificare l'usura dell'elettrodo. Verificare se l'isolatore presenta depositi di olio o altro. Se la candela è sporca, pulirla. Non effettuare la sabbiatura per pulire l’elemento.
  • Page 122 Manutenzione e cura Ispezionare le lame (A) prima del montaggio. Verificare che siano affilate. Un'affilatura scadente aumenta il rischio di re- azioni da contraccolpo della lama. Le piccole incrinature possono trasformarsi in rotture, che fanno saltare via una parte della lama durante il funzionamento. Scartare i dischi incrinati a prescindere dalle dimensioni dell'incrinatura.
  • Page 123 Manutenzione e cura Verifica della testina a filo di nylon Accertarsi che i due cricchetti che bloccano il coperchio al corpo della testina siano ben fissati e scattino perfettamente nel loro alloggiamento. Verificare che la testina a filo sia montata saldamente sul bordatore/decespugliatore e serrarla ulteriormente se ne- cessario.
  • Page 124 Manutenzione e cura Quando il filo è avvolto fino alla fine, fissare entrambe le estremità nelle rispettive feritoie della bobina per bloccarle provvisoriamente lasciando le estremità a circa 10 cm oltre la feritoia. Allineare le feritoie della bobina con le scanalature degli oc- chielli e inserire la bobina nel coperchio.
  • Page 125 Manutenzione e cura Problema Diagnosi Causa Soluzione Il motore non si av- Non c'è carburante nel serbatoio Rifornimento carbu- L'interruttore di arresto è in posizione di rante Arresto Mettere in posizione Eccessiva aspirazione di carburante di Start Guasto elettrico Avviare il motore Guasto al carburatore o incollaggio in- dopo la manutenzio- terno...

  • Page 126: Rimessaggio

    Manutenzione e cura Produttore: YAMABIKO CORPORATION 1-7-2 Suehirocho, Ohme, Tokyo 198-8760, GIAPPONE Rappresentante autorizzato in Europa: Atlantic Bridge Limited Atlantic House, PO Box 4800, Earley, Reading RG5 4GB, Regno Unito Rimessaggio Rimessaggio per un lungo periodo (oltre 30 giorni) AVVERTENZA ...

  • Page 127: Caratteristiche Tecniche

    Olio 10%. Olio per motori a due tempi raffreddati ad aria. Olio ISO- L-EGD Standard (ISO/CD 13738), classe JASO FC,FD e shindaiwa Premium 50:1. Rapporto di miscelazione Parte 50:1 (2%) Accessorio di taglio: Testa di taglio linea di nylon (passaggio taglio)

  • Page 128: Dichiarazione Di Conformità

    * i requisiti richiesti dalla Direttiva 2000/14/CE Conforme alla procedura di accertamento dell'ALLEGATO V Livello di potenza acustica misurato: 106 dB(A) T360T, 108 dB(A) C360T Livello di potenza acustica garantito: 109 dB(A) T360T, 111 dB(A) C360T Numero di serie da 37001001 a 37100000...
  • Page 129 1Note e quarta di copertina MEMORANDUM X750-028870 X750283-3601 2016...
  • Page 130 1-7-2 Suehirocho, Ohme, Tokyo 198-8760, GIAPPONE TELEFONO: 81-428-32-6118. FAX: 81-428-32-6145. X750-028870 Stampato in Giappone 0x0xxxx zzzz ES X750283-3601 © 2016...
  • Page 132 1-7-2 Suehirocho, Ohme, Tokyo 198-8760 JAPAN PHONE: 81-428-32-6118. FAX: 81-428-32-6145. X750-028870 Printed in Japan 0x0xxxx zzzz ES    1801D 0915 ES X750283-3601 2016 ©...

This manual is also suitable for:

C360t

Table of Contents
