Danfoss AKS 41 Instructions Manual

Danfoss AKS 41 Instructions Manual

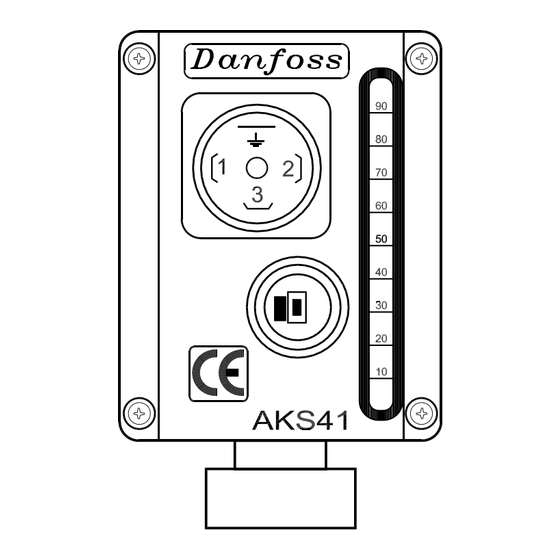

Electronic top part with or without bargraph
Hide thumbs Also See for AKS 41:
1
2
3
4
5
6
7
8

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 3

Quick Links

Download this manual
DK
Elektronisk top med eller uden bargraf
GB
Electronic top part with or without bargraph
D
Elektronischer Kopfteil mit oder ohne Bargraph
F
Tête électronique avec ou sans bargraph
E
Cabezal electrónico con o sin visualizador de barras
Bemærk venligst!
Hvis der anvendes et andet kølemiddel end R 717 (NH
skal dette kølemiddel indgives via den elektroniske top.
Kølemiddelindstilling
Niveautransmitteren kan indstilles, før den installeres i anlægget.
1. Tryk på kalibreringsknappen og hold den nede, mens 24 V
a.c. tilsluttes. Slip derefter knappen.
BEMÆRK!
Denne rækkefølge skal overholdes. Hvis forsynings-
spændingen tilsluttes, før kalibreringsknappen
aktiveres, ændres signaldæmpningen.
2. Slip kalibreringsknappen. Læg mærke til den aktuelle
kølemiddelindstilling og mål 4-20 mA udgangssignalet.
Grøn LED blinker 1 gang - udgangssignalet er ~ 5 mA =
R 717 (fabriksindstilling)
Grøn LED blinker 2 gange - udgangssignalet er ~ 6 mA =
R 22
Grøn LED blinker 3 gange - udgangssignalet er ~ 7 mA =
R 404A
Grøn LED blinker 4 gange - udgangssignalet er ~ 8 mA =
R 134a
Grøn LED blinker 5 gange - udgangssignalet er ~ 9 mA =
R 744
© Danfoss A/S (IR/MWA), 02-2010
Instruction
AKS 41/AKS 41U ver. 4.0
Electronic top part
DK
GB
DANSK
Den elektroniske top skal altid kalibreres ved montering på den
),
faktiske sensordel, hvis sensordelen ikke er en AKS 41-15
3
(1500 mm)
3. Tryk på kalibreringsknappen for at vælge ønsket kølemiddel.
4. Når strømmen passer til det ønskede kølemiddel, ventes
5. Afbryd forsyningsspændingen til niveautransmitteren, når
Følg trin 1, 2 og 5, hvis indstillingen skal kontrolleres.
RI5KC253 → DKRCI.PI.SC0.C1.53 / 520H4187
Sensordel
Sensor part
D
Fühlerteil
F
Capteur
E
Tubo del sensor
Hver gang knappen aktiveres, vil AKS 41/41U gå videre
til det næste kølemiddel i følgende rækkefølge:
~ 5 mA = R 717 (fabriksindstilling)
~ 6 mA = R 22
~ 7 mA = R 404A
~ 8 mA = R 134a
~ 9 mA = R 744
10 sekunder, indtil den grønne LED lyser konstant (ikke
blinker). Dette indikerer, at det ønskede kølemiddel er blevet
valgt.
indstillingsfunktionen skal forlades.
1

Advertisement

loading

Related Manuals for Danfoss AKS 41

Summary of Contents for Danfoss AKS 41

  • Page 1 Bemærk venligst! Den elektroniske top skal altid kalibreres ved montering på den Hvis der anvendes et andet kølemiddel end R 717 (NH faktiske sensordel, hvis sensordelen ikke er en AKS 41-15 skal dette kølemiddel indgives via den elektroniske top. (1500 mm) Kølemiddelindstilling...
  • Page 2 Grøn LED er tændt i nogle få sekunder og blinker derefter. Grøn LED er tændt i nogle få sekunder og blinker derefter. Udgangsværdien er nu 20 mA, og AKS 41 / 41U er i normal drift. Udgangsværdien er nu 4 mA, og AKS 41 / 41U er i normal drift.
  • Page 3 The electronic top part must always be calibrated when mounted Please observe! If actual refrigerant is different from R 717 (NH on the actual sensor part, if the actual sensor part is not a AKS 41- actual refrigerant must be entered the electronic top 15 (1500 mm) part.

  • Page 4: Reset To Factory Setting

    Normalbetrieb zurück). dann zu blinken. Die grüne LED leuchtet einige Sekunden lang auf und beginnt Der Ausgang ist jetzt 4 mA und AKS 41 / 41U befindet sich in dann zu blinken. Normalbetrieb. Der Ausgang ist jetzt 20 mA und AKS 41 / 41U befindet sich in Normalbetrieb.
  • Page 5 Attention ! Si le fluide frigorigène utilisé est différent du R 717 Lorsque le capteur utilisé n’est pas un AKS 41-15 (1 500 mm), la tête électronique doit toujours être calibrée au montage. ), il doit être saisi dans la tête électronique.
  • Page 6 La DEL verte s’allume pendant quelques secondes, puis se met à La sortie est désormais de 4 mA et l’AKS 41 ou 41U est en mode clignoter. d’exploitation normale. La sortie est désormais de 20 mA et l’AKS 41 ou 41U est en mode d’exploitation normale.
  • Page 7 El LED verde se enciende unos pocos segundos, y después parpadea. parpadea. La salida es ahora 4 mA y el AKS 41 / 41U ya se encuentra en La salida es ahora 4 mA y el AKS 41 / 41U ya se encuentra en modo de funcionamiento normal.
  • Page 8 8. La salida ahora corresponde al valor medido en la última activación. Reajustar al ajuste de fábrica El AKS 41 / 41U puede reajustarse a los valores de fábrica en cualquier momento: 1. Pulsar el botón de calibración y mantenerlo activado durante 20 seg.
