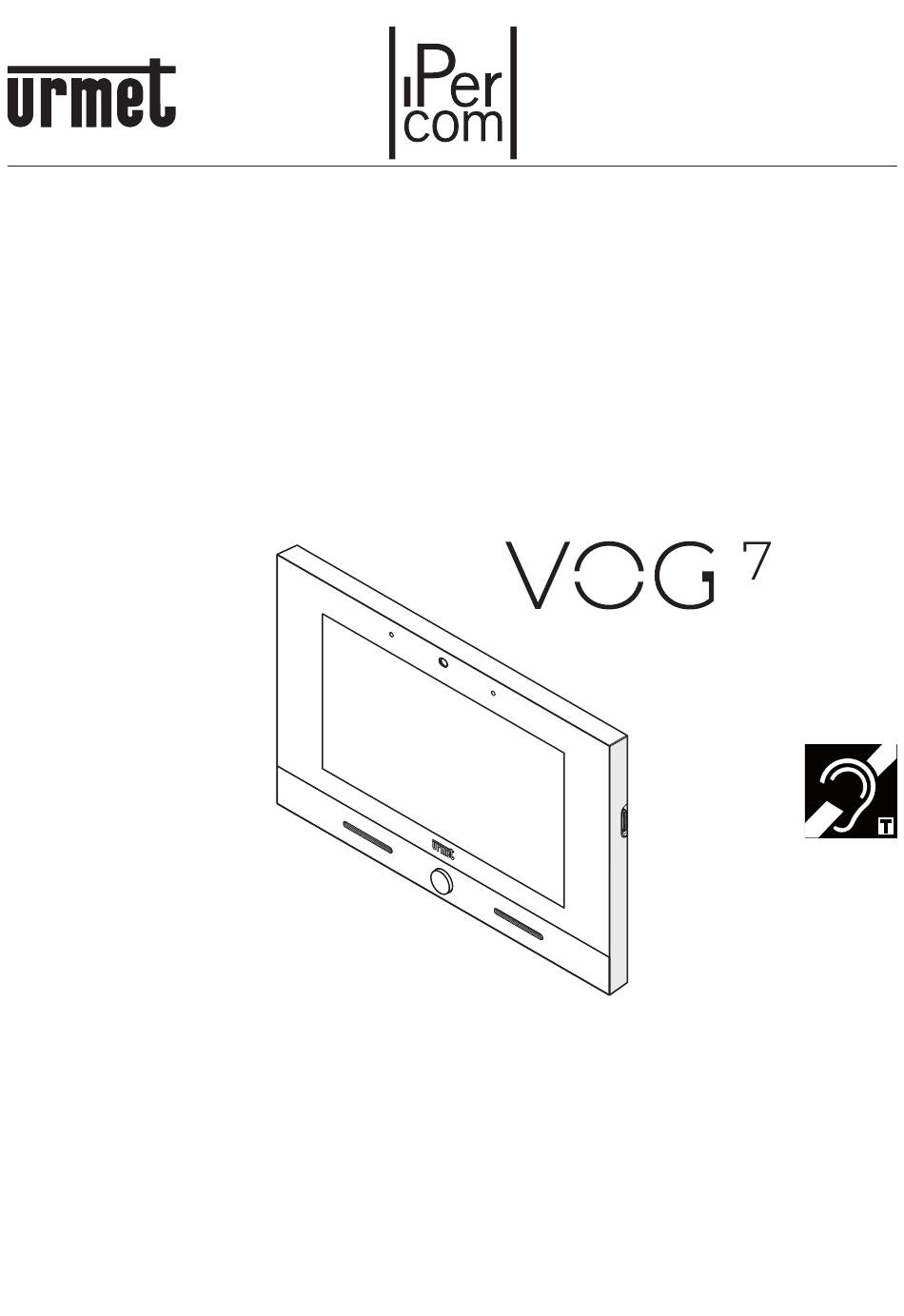

- Page 1 Mod. 1761 DS 1761-018 LBT 20982 VIDEO DOOR PHONE 7” IP USA MONITEUR 7” IP USA VIDEOINTERFONO 7” IP USA Sch./Ref. 1761/32 INSTALLATION HANDBOOK NOTICE D’INSTALLATION MANUAL DE INSTALACIÓN FCC. ID.: REA171732...

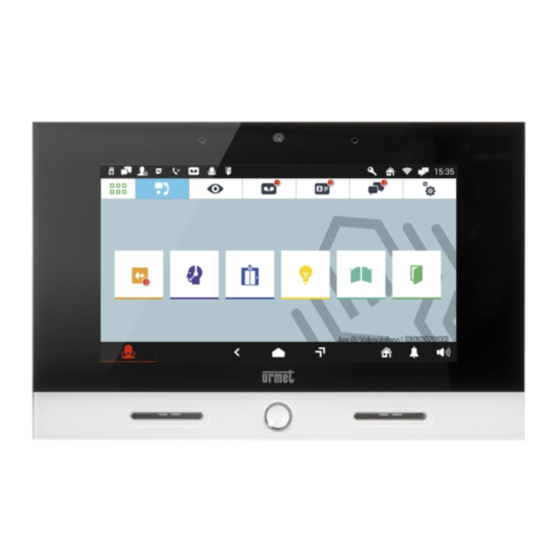

- Page 2 ENGLISH IMPORTANT The firmware version of the Ipercom system must be 2.1.0 or higher for the operation of the device. The firmware version update of the Ipercom system is available on the Urmet website in the Download/Software section (registration required). The IP video door phone Ref.1761 /32 is a device dedicated to Ipercom system.
-
Page 3: Installation
3. INSTALLATION • Embed the flush-mounting box Mod. 503 in the wall or the flush-mounting box Ø 60 at the height shown in the following drawing. The flush-mounting box Mod. 503 can be installed either horizontally or vertically. Box 503 Box Ø... -
Page 4: Wiring Instructions
When using the local power supply, first connect the LAN cable to a non-POE port on the switch and then connect it to the local power supply. 4.1 POWER SUPPLY The 1761/32 IP video door phone can be supplied power in two different ways: — POE — 48 V... -
Page 5: Device Configuration
The connection between the IP video door phone and POE switch must be ensured by a single cable without any extra patch cords. 5. DEVICE CONFIGURATION Refer to the technical system manual by scanning the following QR Code with the camera of your smartphone or tablet to configure the device. - Page 6 This device complies with Part 15 of the FCC rules. Operation is subject to the following two conditions: 1) This device may not cause harmful interference. 2) This device must accept all interference received, including interference that may cause undesired operation.
- Page 7 Ipercom est disponible sur le site Urmet, dans la section Download/Software (après enregistrement). Le moniteur Réf. 1761/32 est un vidéophone IP spécialement conçu pour le système Ipercom. Pour en assurer le bon fonctionnement, le dispositif nécessite une connexion de type LAN/POE.
- Page 8 3. INSTALLATION • Emmurer le boîtier à encastrer Mod. 503 ou le boîtier à encastrer Ø 60 à la hauteur indiquée dans la figure suivante. Le boîtier à encastrer Mod. 503 peut être installé en position horizontale ou verticale. Boîtier Boîtier Ø...
-
Page 9: Instructions De Câblage
En cas d’utilisation de l’alimentation locale, il sera nécessaire de brancher d’abord le câble LAN su un port non POE du commutateur, puis il faudra effectuer le raccordement à l’alimentation locale. 4.1 ALIMENTATION Le moniteur 1761/32 peut être alimenté de deux façons: — POE — Alimentation local de 48 V En cas d’utilisation de l’alimentation, le POE n’est pas disponible dans la mesure où... -
Page 10: Configuration Du Dispositif
Le branchement entre moniteur et commutateur POE doit être effectué à l’aide d’un câble unique sans rallonge. 5. CONFIGURATION DU DISPOSITIF Pour la configuration du dispositif, se reporter au manuel technique du système, après lecture du QR Code suivant à l’aide de la caméra d’un smartphone ou d’une tablette. 6. - Page 11 Le dispositif est conforme à la Partie 15 des normes FCC sujettes aux deux conditions suivantes: 1) Le dispositif ne doit pas causer d’interférences nocives. 2) Le dispositif doit supporter toutes les interférences reçues, y compris celles qui peuvent causer un fonctionnement indésirable.
- Page 12 Ipercom sea la 2.1.0 o superior. La actualización de la versión del firmware del sistema Ipercom se encuentra en el sitio Urmet, en la sección Download/Software (después de registrarse). El videointerfono IP Ref. 1761/32, es un dispositivo, diseñado para el sistema Ipercom. Para un correcto funcionamiento, el dispositivo requiere una conexión de LAN/POE 1.
-
Page 13: Instalación
3. INSTALACIÓN • Empotrar la caja Mod. 503 o la caja Ø 60 a la altura indicada en la figura siguiente. La caja para empotrar Mod. 503 se puede instalar en horizontal o en vertical. Caja Caja Ø 60 mm •... - Page 14 En caso de alimentación mediante alimentador local, primero es necesario conectar el cable LAN a un puerto no POE del interruptor, y luego hacer la conexión al alimentador local 4.1 ALIMENTACIÓN El videointerfono IP 1761/32 puede operarse de dos maneras diferentes: — POE — Alimentación local de 48 V Cuando se utiliza la fuente de alimentación, el POE no está...
-
Page 15: Configuración Del Dispositivo
5. CONFIGURACIÓN DEL DISPOSITIVO Para la configuración del dispositivo, consultar el manual técnico del sistema escaneando el siguiente Código QR con la cámara del smartphone o de la tableta. 6. CARACTERÍSTICAS TÉCNICAS Tensión de alimentación POE: ....................... 48-54 V : ................. 48 V - min. - Page 16 — Cambie la orientación o ubicación de la antena receptora. — Aumente la distancia entre el equipo y el receptor. — Conecte el equipo a la toma corriente en un circuito distinto al que esté conectado el receptor. — Consulte al distribuidor o a un técnico de radio y TV con experiencia. Aviso de advertencia de la exposición de RF Para seguir los requisitos de conformidad de exposición a las RF de la FCC, se debe mantener la distancia de separación de al menos 20 cm entre la antena de este dispositivo y todas las personas cercanas.
