b) Montage des Höhenleitwerks
Das Höhenleitwerk des Flugmodells kann per Fernsteu-
erbefehl nach oben geklappt werden, um eine vertikale
Landung zu ermöglichen.
Aus diesem Grund muss bei der Montage des Höhenleit-
werks besonders darauf geachtet werden, dass die Me-
chanik der Verriegelung leichtgängig funktioniert.
Setzen Sie das Höhenleitwerk (1) entsprechend der obe-
ren Abbildung in Bild 3 am Rumpfende auf.
Drücken Sie den Auslösehebel (2) in das Rumpfende ein,
da mit der Verriegelungsstift (3) leicht in die Bohrung der
Höhenleitwerkshalterung (4) greifen kann.
Mit einer 2,6 x 10 mm Schraube (5) wird das Höhenleit-
werk danach am Rumpf gefühlvoll festgeschraubt. Wen-
den Sie nicht zu viel Kraft auf, um weder die Schraube
noch die Schraubenaufnahme zu beschädigen.
Prüfen Sie anschließend, ob die Höhenleitwerksverrie-
gelung leichtgängig zu öffnen und zu schließen ist. Drü-
cken Sie dazu einfach den Auslösehebel gefühlvoll in den
Rumpf.

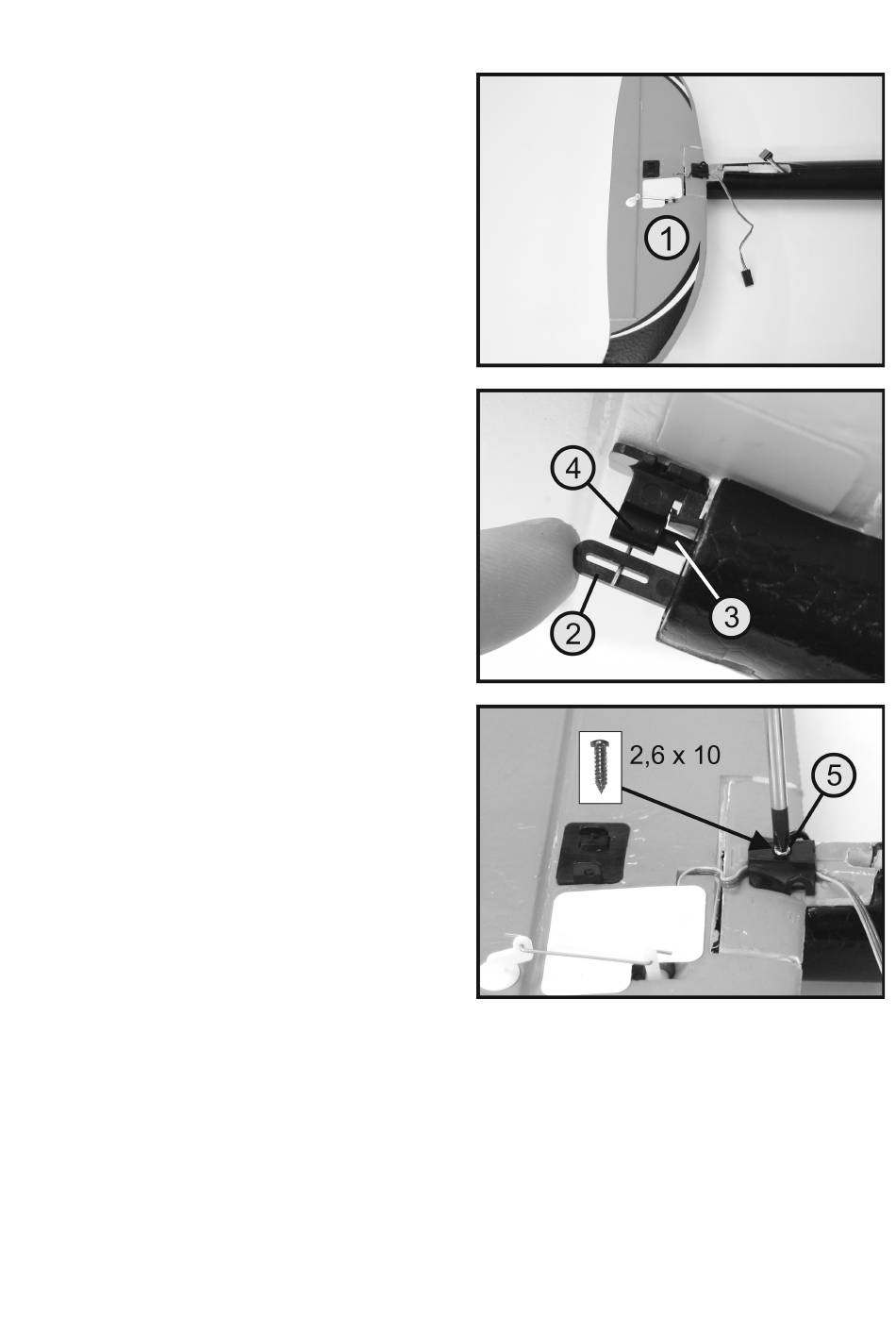

Bild 3
16
