f) V-LAND-Funktion prüfen
Das Flugmodell verfügt über eine Landehilfe, mit der das
Modell vertikal landen kann, ohne dabei Schaden zu neh-
men. Dazu wird das Höhenleitwerk entriegelt und klappt
per Federkraft nach oben. Die Auslösung der Verriegelung
erfolgt mit Hilfe eines Servos, das über die Fernsteuerung
geschaltet werden kann.
Zu diesem Zweck besitzt der Fernsteuersender auf der
linken Seite einen Schalter (siehe Bild 15 und Bild 26,
Pos. 9).
Wenn sich der Schalter in der rechten Schalterposition
„OFF" befindet, ist die Verriegelung aktiv und das Höhen-
leitwerk steht in einer waagrechten Position. Diese Stel-
lung wird für den Start und den normalen Flugbetrieb des
Modells benötigt.
Wird der Schalter in die linke Position „ON" geschoben,
bewegt der Servohebel (1) das Gestänge der Verriege-
lung (2) nach vorne und das Höhenleitwerk (3) klappt nach
oben.
Wenn die Verriegelung per Fernsteuerung geöffnet wur-
de, kann das Höhenleitwerk nur noch per Hand wieder
zurückgestellt werden.
Um das Höhenleitwerk wieder zu verriegeln, muss der
V-LAND-Schalter in die Stellung „OFF" gestellt werden.
Danach kann das Höhenleitwerk an das Rumpfende ge-
klappt werden.
Um das Höhenleitwerk in dieser Position zu verriegeln,
muss der Auslösehebel kurz mit dem Finger in den Rumpf
gedrückt werden (siehe mittlere Abbildung in Bild 3).
Wichtig!
Achten Sie darauf, dass das Anlenkgestänge
der Verriegelung weder in der verriegelten noch
in der geöffneten Stelle mechanisch begrenzt
wird.
Bei Bedarf können Sie das Gestänge leicht
justieren, wenn Sie die Klemmschrauben am
Schraubnippel (siehe Bild 26, Pos. 4) lösen und
anschließend wieder festziehen.
30

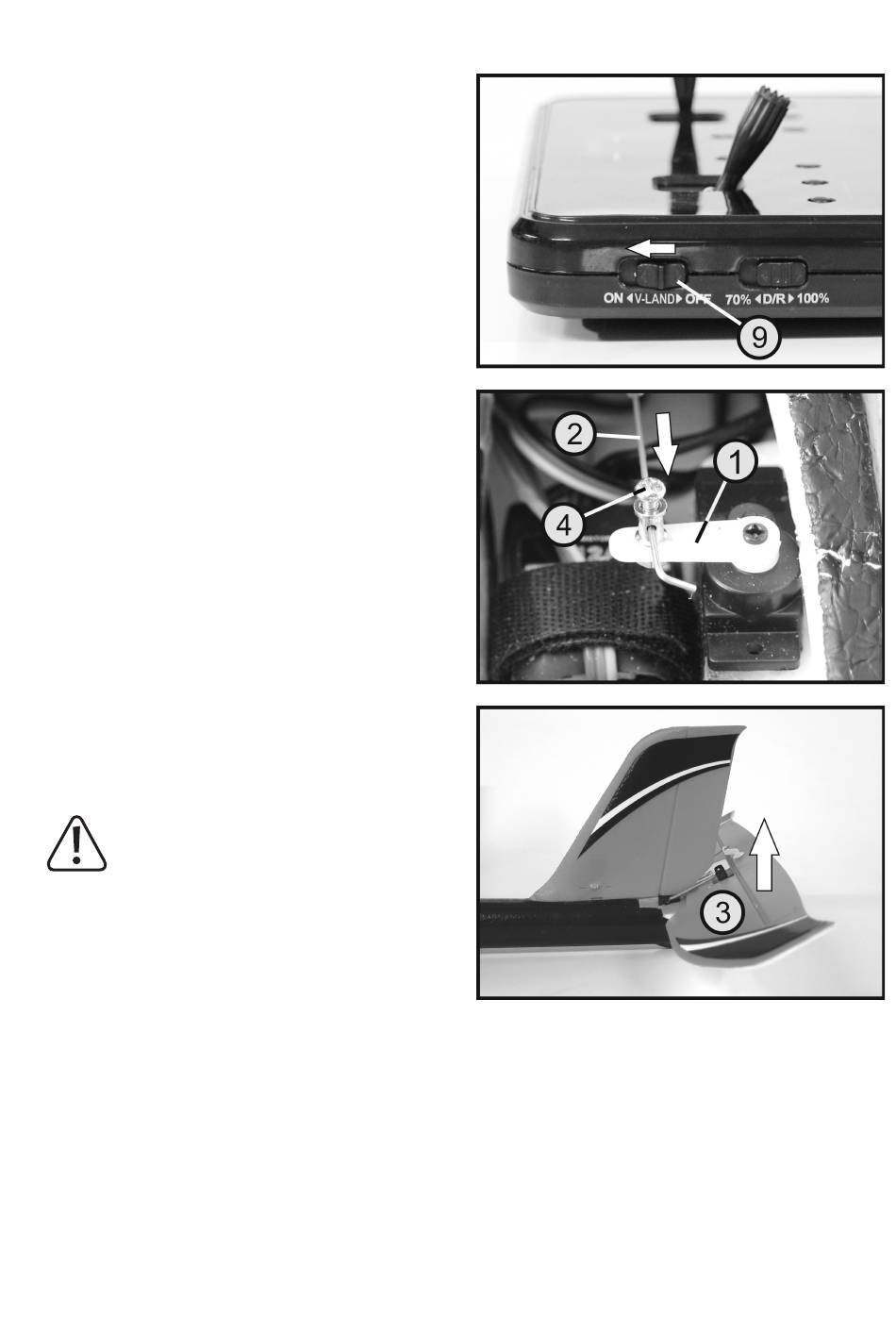

Bild 26
