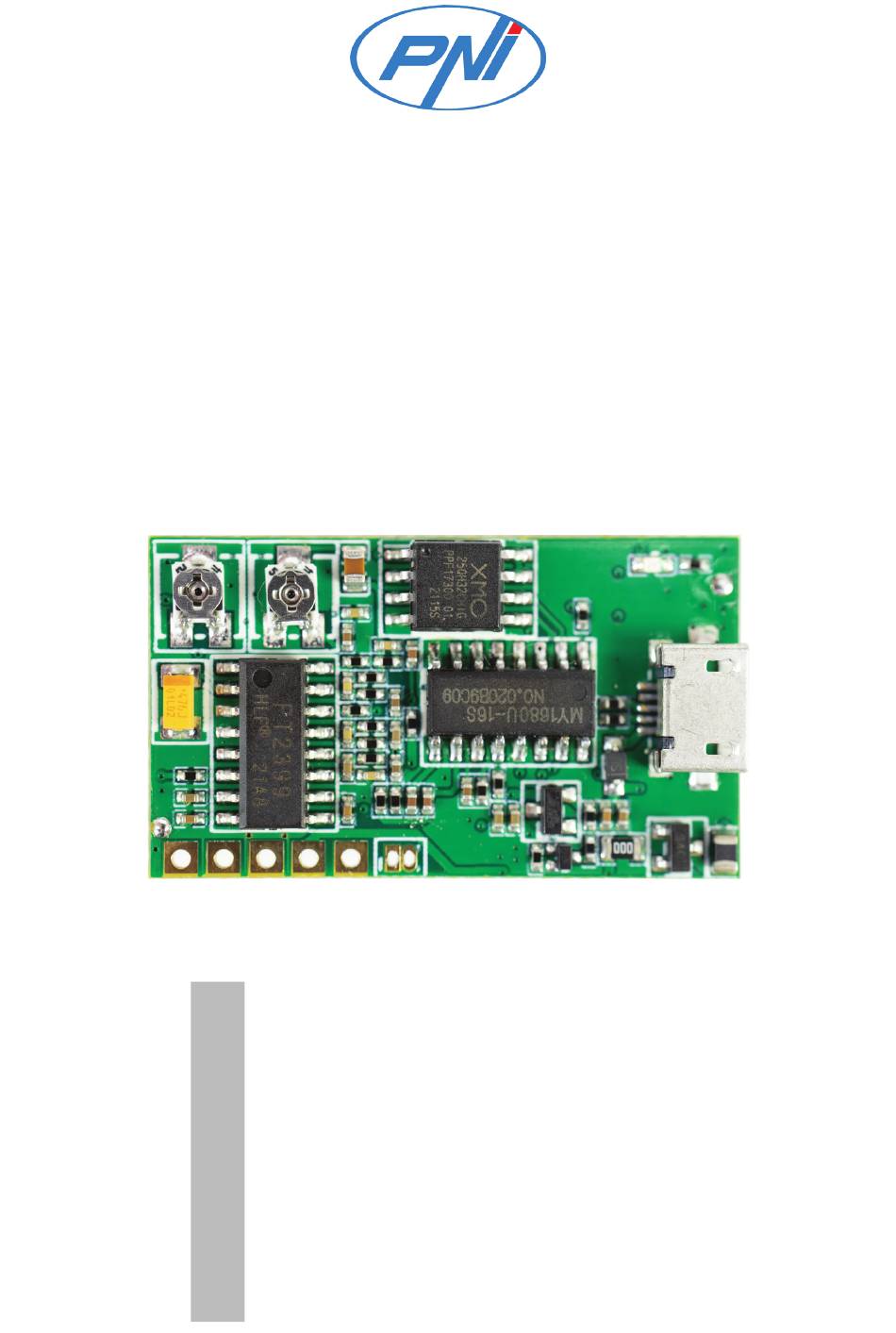

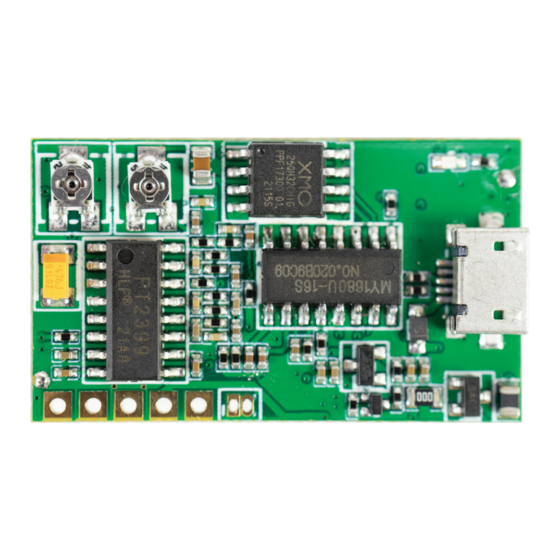

Page 1 PNI ECH01 Echo and roger beep module / Модул за ехо и роден сигнал / Echo- und Roger Beep-Modul / Módulo de pitido eco y roger / Module écho et roger beep / Echo és roger beep modul / Modulo eco e roger beep / Echo en Roger Beep-module / Moduł...
Page 3 Introduction The echo and roger beep module PNI ECH01 is designed to work together with any CB and VHF/UHF transceiver as an additional module, having as main functions: • Generating the echo effect of the signal captured by the transceiver’s microphone and inserting it in the modulation level;...
Page 4 Caution: Do not transmit with the transceiver while the module is connected to the computer via a micro USB cable. 2. With the module out of the box (before being connected to the transceiver): • Jumper J1 is shorted to provide power via the Micro-USB jack. Note: The jumper may stay short-circuited even afterward.
Page 5 2. Connect the module to the PNI HP 6500 CB radio Step 1: Remove the 3 electronic parts (resistors) from the PCB: Step 2: Connect the wires from the module according to the diagram below: User manual...
Page 6 3. Connect the module to the PNI HP 8000L CB radio Step 1: Remove the 3 electronic parts (resistors) from the PCB:: Step 2: Connect the wires from the module according to the diagram below: User manual...
Page 7 Въведение Модулът за echo и roger beep PNI ECH01 е проектиран да работи заедно с всеки CB и VHF/UHF трансивър като допълнителен модул, имащ като основни функции: • Генериране на ехо ефекта на сигнала, уловен от микрофона на трансивъра, и вмъкването му в нивото на модулация;...
Page 8 Внимание: Не предавайте с трансивъра, докато модулът е свързан към компютъра чрез микро USB кабел. 2. При изваден модул от кутията (преди да бъде свързан към трансивъра): • Джъмперът J1 е с късо съединение, за да осигури захранване през Micro-USB жака. Забележка: Джъмперът може да остане късо съединение...
Page 9 2. Свържете модула към радио PNI HP 6500 CB Стъпка 1: Отстранете 3-те електронни части (резистори) от печатната платка: Стъпка 2: Свържете проводниците от модула според диаграмата по- долу: Ръководство за употреба...
Page 10 3. Свържете модула към PNI HP 8000L CB радио Стъпка 1: Отстранете 3-те електронни части (резистори) от печатната платка: Стъпка 2: Свържете проводниците от модула според диаграмата по- долу: Ръководство за употреба...
Page 11 Einführung Das Echo- und Roger-Beep-Modul PNI ECH01 wurde entwickelt, um mit jedem CB- und VHF/UHF-Transceiver als zusätzliches Modul zusammenzuarbeiten und hat als Hauptfunktionen: • Erzeugen des Echoeffekts des vom Mikrofon des Transceivers erfassten Signals und Einfügen in den Modulationspegel; •...
Page 12 Achtung: Senden Sie nicht mit dem Transceiver, während das Modul über ein Micro-USB-Kabel mit dem Computer verbunden ist. 2. Mit dem ausgepackten Modul (vor dem Anschluss an den Transceiver): • Jumper J1 ist kurzgeschlossen, um Strom über die Micro-USB-Buchse bereitzustellen. Hinweis: Der Jumper kann auch danach kurzgeschlossen bleiben.
Page 13 2. Schließen Sie das Modul an das CB-Funkgerät PNI HP 6500 an Schritt 1: Entfernen Sie die 3 elektronischen Teile (Widerstände) von der Platine: Schritt 2: Schließen Sie die Kabel des Moduls gemäß dem folgenden Diagramm Benutzerhandbuch...
Page 14 3. Verbinden Sie das Modul mit dem CB-Funkgerät PNI HP 8000L Schritt 1: Entfernen Sie die 3 elektronischen Teile (Widerstände) von der Platine: Schritt 2: Schließen Sie die Kabel des Moduls gemäß dem folgenden Diagramm Benutzerhandbuch...
Page 15 Introducción El módulo echo y roger beep PNI ECH01 está diseñado para trabajar en conjunto con cualquier transceptor CB y VHF/UHF como un módulo adicional, teniendo como funciones principales: • Generando el efecto eco de la señal captada por el micrófono del transceptor e insertándolo en el nivel de modulación;...
Page 16 Precaución: No transmita con el transceptor mientras el módulo está conectado a la computadora a través de un cable micro USB. 2. Con el módulo fuera de la caja (antes de ser conectado al transceptor): • El puente J1 está en cortocircuito para proporcionar energía a través del conector Micro-USB.
Page 17 2. Conecte el módulo a la radio PNI HP 6500 CB Paso 1: Retire las 3 partes electrónicas (resistencias) de la PCB: Paso 2: conecte los cables del módulo de acuerdo con el siguiente diagrama: Manual de usuario...
Page 18 3. Conecte el módulo a la radio PNI HP 8000L CB Paso 1: Retire las 3 partes electrónicas (resistencias) de la PCB: Paso 2: conecte los cables del módulo de acuerdo con el siguiente diagrama: Manual de usuario...
Page 19 Introduction Le module écho et roger beep PNI ECH01 est conçu pour fonctionner avec n’importe quel émetteur-récepteur CB et VHF/UHF en tant que module supplémentaire, ayant comme fonctions principales : • Générer l’effet d’écho du signal capté par le microphone de l’émetteur- récepteur et l’insérer dans le niveau de modulation ;...
Page 20 Attention : Ne transmettez pas avec l’émetteur-récepteur lorsque le module est connecté à l’ordinateur via un câble micro USB. 2. Avec le module prêt à l’emploi (avant d’être connecté à l’émetteur- récepteur) : • Le cavalier J1 est court-circuité pour fournir l’alimentation via la prise micro- USB.
Page 21 2. Connectez le module à la radio PNI HP 6500 CB Etape 1 : Retirez les 3 composants électroniques (résistances) du PCB : Étape 2 : Connectez les fils du module selon le schéma ci-dessous : Manuel utilisateur...
Page 22 3. Connect the module to the PNI HP 8000L CB radio Etape 1 : Retirez les 3 composants électroniques (résistances) du PCB : Étape 2 : Connectez les fils du module selon le schéma ci-dessous : Manuel utilisateur...
Page 23 Bevezetés A PNI ECH01 visszhang- és beep modult úgy tervezték, hogy kiegészítő modulként működjön együtt bármely CB és VHF/UHF adó-vevővel, amelyek fő funkciói: • Generating the echo effect of the signal captured by the transceiver’s microphone and inserting it in the modulation level;...
Page 24 Figyelem: Ne továbbítson az adó-vevővel, ha a modul mikro USB-kábellel csatlakozik a számítógéphez. 2. A dobozból kivett modullal (mielőtt csatlakoztatná az adó-vevőhöz): • A J1 jumper rövidre van zárva, hogy tápellátást biztosítson a Micro-USB aljzaton keresztül. Megjegyzés: A jumper ezután is rövidre zárva maradhat. •...
Page 25 2. Csatlakoztassa a modult a PNI HP 6500 CB rádióhoz 1. lépés: Távolítsa el a 3 elektronikus alkatrészt (ellenállást) a PCB-ről: 2. lépés: Csatlakoztassa a vezetékeket a modulból az alábbi ábra szerint: Használati utasítás...
Page 26 3. Connect the module to the PNI HP 8000L CB radio 1. lépés: Távolítsa el a 3 elektronikus alkatrészt (ellenállást) a PCB-ről: 2. lépés: Csatlakoztassa a vezetékeket a modulból az alábbi ábra szerint: Használati utasítás...
Page 27 Il modulo eco e roger beep PNI ECH01 è progettato per funzionare insieme a qualsiasi ricetrasmettitore CB e VHF/UHF come modulo aggiuntivo, avendo come funzioni principali: • Generare l’effetto eco del segnale catturato dal microfono del ricetrasmettitore e inserirlo nel livello di modulazione;...
Page 28 Attenzione: non trasmettere con il ricetrasmettitore mentre il modulo è collegato al computer tramite un cavo micro USB. 2. Con il modulo fuori dalla scatola (prima di essere collegato al ricetrasmettitore): • Il ponticello J1 è in cortocircuito per fornire alimentazione tramite il jack Micro-USB.
Page 29 2. Collegare il modulo alla radio PNI HP 6500 CB Passaggio 1: rimuovere le 3 parti elettroniche (resistenze) dal PCB: Passaggio 2: collegare i cavi dal modulo secondo lo schema seguente: Manuale dell’utente...
Page 30 3. Collegare il modulo alla radio CB PNI HP 8000L Passaggio 1: rimuovere le 3 parti elettroniche (resistenze) dal PCB: Passaggio 2: collegare i cavi dal modulo secondo lo schema seguente: Manuale dell’utente...
Page 31 Invoering De echo- en rogerpiepmodule PNI ECH01 is ontworpen om samen te werken met elke CB- en VHF/UHF-transceiver als een extra module, met als belangrijkste functies: • Het echo-effect genereren van het signaal dat wordt opgevangen door de microfoon van de zendontvanger en dit invoegen in het modulatieniveau;...
Page 32 Let op: Zend niet met de transceiver terwijl de module via een micro-USB- kabel op de computer is aangesloten. 2. Met de module uit de doos (voordat deze op de transceiver wordt aangesloten): • Jumper J1 is kortgesloten om stroom te leveren via de Micro-USB- aansluiting.
Page 33 2. Sluit de module aan op de PNI HP 6500 CB radio Stap 1: Verwijder de 3 elektronische onderdelen (weerstanden) van de print: Stap 2: Sluit de draden van de module aan volgens onderstaand schema: Gebruikershandleiding...
Page 34 3. Sluit de module aan op de PNI HP 8000L CB-radio Verwijder de 3 elektronische onderdelen (weerstanden) van de print: Stap 2: Sluit de draden van de module aan volgens onderstaand schema: Gebruikershandleiding...
Page 35 Wstęp Moduł echo i roger beep PNI ECH01 jest przeznaczony do współpracy z dowolnymi nadajnikami-odbiornikami CB i VHF/UHF jako moduł dodatkowy, mający jako główne funkcje: • Generowanie efektu echa sygnału przechwyconego przez mikrofon transceivera i wprowadzenie go na poziomie modulacji;...
Page 36 Uwaga: Nie nadawać z transceiverem, gdy moduł jest podłączony do komputera za pomocą kabla micro USB. 2. Po wyjęciu modułu z pudełka (przed podłączeniem do transceivera): • Zworka J1 jest zwarta, aby zapewnić zasilanie przez gniazdo Micro-USB. Uwaga: zworka może pozostać zwarta nawet później. •...
Page 37 2. Podłącz moduł do radia PNI HP 6500 CB Krok 1: Usuń 3 części elektroniczne (rezystory) z PCB: Krok 2: Podłącz przewody z modułu zgodnie z poniższym schematem: Instrukcja obsługi...
Page 38 3. Podłącz moduł do radia PNI HP 8000L CB Krok 1: Usuń 3 części elektroniczne (rezystory) z PCB: Krok 2: Podłącz przewody z modułu zgodnie z poniższym schematem: Instrukcja obsługi...
Page 39 Introducere Modul de ecou si roger beep PNI ECH01 este proiectat pentru a functiona impreuna cu orice statie radio din banda CB si VHF/UHF ca si modul aditional, avand ca functii principale: • Generarea efectului de ecou a semnalului captat de microfonul statiei radio si inserarea acestuia in etajul de modulatie;...
Page 40 2. Cu modulul scos din cutie (inainte de a fi conectat la statia radio): • Se scurtcircuiteaza Jumperul J1 pentru a asigura alimentarea prin mufa Micro-USB. Nota: Jumperul poate ramane scurtcircuitat ulterior. • Se conecteaza un cablu de date USB-Micro USB intre PC(laptop) si modulul de ecou.
Page 41 2. Conectare modul la statia radio CB PNI HP 6500 Pasul 1: Scoateti cele 3 parti electronice (rezistoare) din PCB: Pasul 2: Conectati firele de la modul conform diagramei de mai jos: Manual de utilizare...
Page 42 3. Conectare modul la statia radio CB PNI HP 8000L Pasul 1: Scoateti cele 3 parti electronice (rezistoare) din PCB: Pasul 1: Conectați firele de la modulul Echo conform diagramei de mai jos: Manual de utilizare...
Page 43 Déclaration de conformité simplifiée de l’UE SC ONLINESHOP SRL déclare que Module Echo et Roger Beep PNi ECH01 est conforme à la directive EMC 2014/30/EU. Le texte complet de la déclaration de conformité UE est disponible à l’adresse Internet suivante:...
Page 44 Declaratie UE de conformitate simplificata SC ONLINESHOP SRL declara ca Modul de ecou si roger beep PNI ECH01 este in conformitate cu Directiva EMC 2014/30/EU. Textul integral al declaratiei UE de conformitate este disponibil la urmatoarea adresa de internet:...
