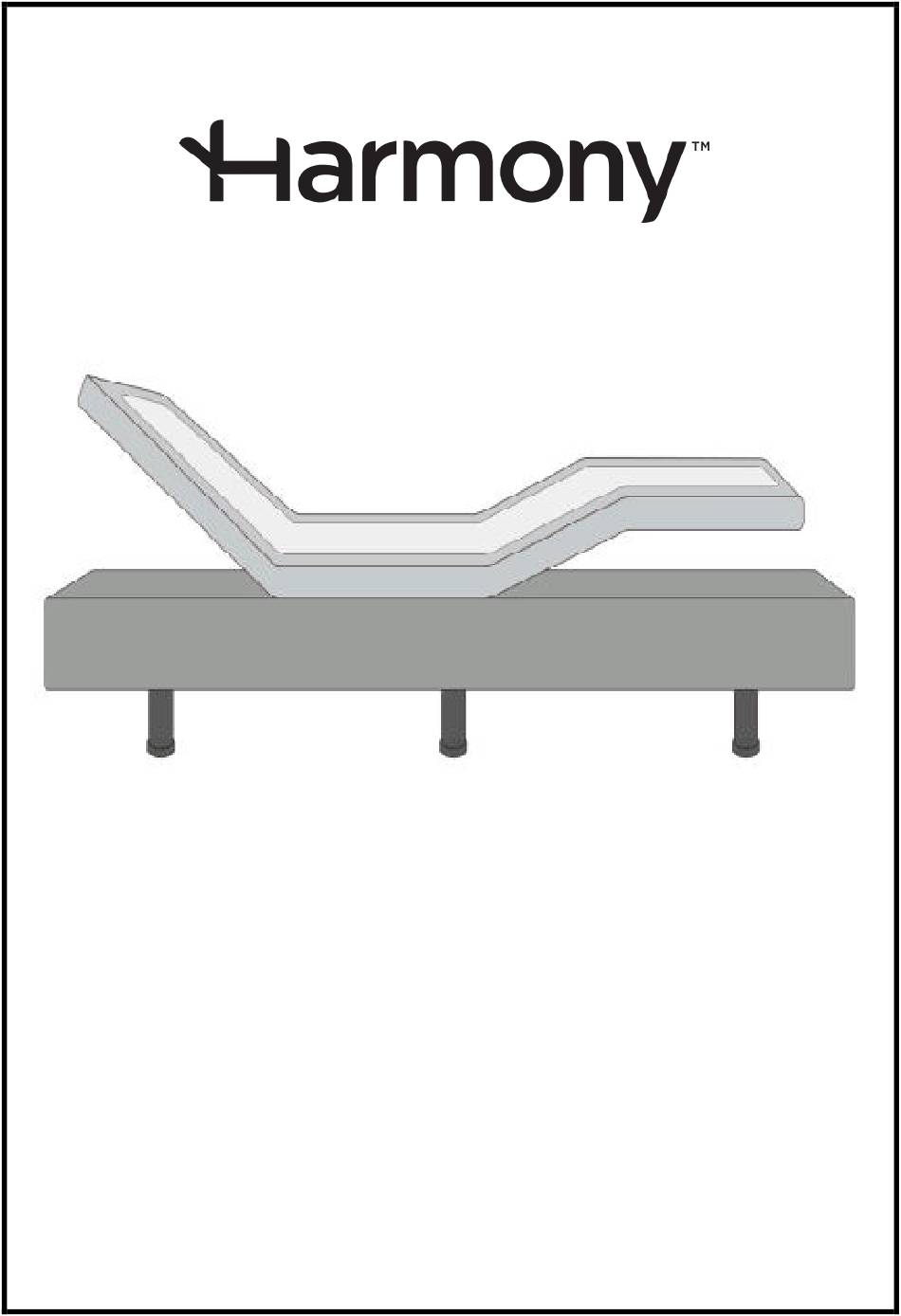

- Page 1 Folding Adjustable Base Assembly and Operation Manual PART#532K0460 REV: 2020-12-21...
- Page 2 Specifications 880 lb Weight Capacity Wall Hugger Backrest: 0° ~ 65° Incline Degree DC 29V 1.8A Power Transformer Output Legrest: 0°~35° Power Input AC 100– 240 50/60 HZ Massage Vibrator USB Charger Bluetooth Control Floor Light Flash Light on Remote Preset Position: ZG Memory Position and QUIET SLEEP...
-
Page 3: Table Of Contents
Table of Contents Safety Precaution and Usage Guide .....................2 To decrease the risk of electronic shock ................2 A djustable base performance ....................2 Restrictions of your adjustable base ..................3 Electronic system information ....................3 Parts List ...............................4 Electronics Overview ........................5 Assembly Guide ..........................6 Operating Your Adjustable Base ....................9 Wireless pairing operation .....................10... -
Page 4: Safety Precaution And Usage Guide
Safety Precaution and Usage Guide Attention: SAVE THESE PRECAUTIONS AND USAGE GUIDES Your new adjustable base has been strictly tested and inspected prior to dispatch. It is highly recommended to read these instructions thoroughly before you try your new adjustable base, in order to keep your high- quality adjustable base performing well in its lifetime but also to reduce the risk of fire, electric shock, burns or any injury to users. -
Page 5: Restrictions Of Your Adjustable Base
Restrictions of your adjustable base 1. Do not operate lift motors above the 10% duty cycle. For example, after continuous 2-minute operation 18- minute rest is required. 2. Do not continuously or intensively operate the massage vibrators (option) above maximum 2 hours within 6 hours. -
Page 6: Parts List
Parts List IMPORTANT NOTE: Check and confirm the following items are included in the carton, BEFORE disposing of any packing materials. SMPS * 1 Remote Control * 1 (Switched - Mode Power Supply) AAA Battery * 2 AC Main Cable * 1 Support Leg * 6 sets Mattress Retainer * 1 Clevis Pin *2... -
Page 7: Electronics Overview
Electronics Overview HEAD MOTOR FOOT MOTOR CONTROL BOX SMPS... -
Page 8: Assembly Guide
Assembly Guide IMPORTANT NOTE: Two people are required to set up your adjustable base. STEP 1 Leave the carton in the flat position. After opening this carton, carefully take your Adjustable Base to the desired location and leave it topside down. STEP 2 Firstly open your folded base. - Page 9 STEP 4 Take out Support Legs(E) *6 and securely tighten onto your Adjustable Base and leave no gap between them. **If you have two or three-sectional legs, you may allow to choose the suitable height for your base. STEP 5 Insert two AAA Batteries (D) into the compartment of the Remote Control (A).
- Page 10 STEP 9 Take out Retainer*1 (F) and Side Retainers*2 (O). Insert the retainers into the corresponding holes on the Retainer Bar Fixation at the bedside and the foot of your adjustable base. STEP 10 (Installing Headboard - Option) Raise the Backrest by using Remote Control (A). Take out the Hex Key (K),Wrench (J), 8x Bolts (L), 8x Nuts (N) and 16x Washers (M) from the accessories box.
-
Page 11: Operating Your Adjustable Base
Operating Your Adjustable Base... -
Page 12: Wireless Pairing Operation
Wireless pairing operation Step1: Make sure the RF receiver is properly connected to the Motor. Step2: Press the pairing button on the RF receiver until the green LED turns on. Now you have 10 seconds for pairing process. Step3: Press and hold simultaneously Heads-Up and Heads-Down buttons on the Remote (A) until the LED on the RF receiver starts blinking. -
Page 13: Synchronization Of Two Bases (Option)
Synchronization (OPTION) Synchronization may be required for setting up two TXL Adjustable Bases. Insert one cable of the Sync Box into the female end of the Head Motor and insert the RF Receiver into the Sync Box as shown in the picture.Repeat the same action to your second base. -
Page 14: Power Outage Or Failure Of Remote Control
Power outage or failure of remote control In the case of failure of the Remote Control, press and hold the Emergency Button on the RF receiver to flatten your Adjustable Base. When releasing the Emergency Button, allthe movements will stop immediately. -
Page 15: Troubleshooting
Troubleshooting TROUBLE SOLUTION There is no feature of the base that can be Remote control illuminates activated. Reset the electronic components by unplugging your base for 30 seconds. Re- plug it into the power outlet. Ensure the surge protection or the power outlet is working. -
Page 16: 20 Year Limited Warranty
20 YEAR LIMITED WARRANTY Your New Adjustable Base has a 20 Year Limited Warranty, subject to the terms and conditions set fourth herein. The Purchaser must show original proof of purchase for Warranty to be valid. The decision for repair or replacement of defective parts under this limited warranty is the option and sole discretion of the manufacturer. - Page 17 Pliage Base réglable Manuel d’assemblage et d’opération PARTIE#532K0460 REV: 2020-12-21...
- Page 18 Spécifications 880 lb Capacité de Hugger mur poids Backrest: 0° ~ 65° Degré Sortie de transformateur de DC 29V 1,8A 0° ~ 35° Legrest d’inclinaison puissance Entrée de AC 100- 240 50/60 HZ Vibromasseur de massage puissance Chargeur USB Contrôle Bluetooth Lumière de Lumière flash sur la plancher...
- Page 19 Tableau des matières Guide de précaution et ....................2 de la sécurité......................2 Pour réduire le risque de choc électronique ............2 Une performancede basedjustable ................. 2 Restrictions de votre base réglable ................. 3 Informations sur le système électronique ..............3 Liste des pièces ........................4 Apiècesperçu électronique ...................
-
Page 20: Guide De Précaution Et
Guide de précaution et d’utilisation de la sécurité ATTENTION: ENREGISTRER CES PRÉCAUTIONS ET GUIDES Votre nouvelle base réglable a été rigoureusement testée et inspectée avant l’expédition. Il est fortement recommandé de lire attentivement ces instructions avant d’essayer votre nouvelle base réglable, afin de maintenir votre base réglable de haute qualité... -
Page 21: Restrictions De Votre Base Réglable
pas la base pendant l’opération. . Il peut endommager 5. Ne soulevez pas ou ne déplacez votre système. 6. Ne soulevez pas ou ne déplacez pas votre base réglable en saisissant sa plate- forme de matelas ou son cadre inférieur en bois (option) meublé avec du tissu.. S’il est nécessaire de soulever ou de déplacer votre base régla ble, s’il vous plaît le faire en saisissant les barres transversales de son cadre métallique. -
Page 22: Liste Des Pièces
Liste des pièces NOTES IMPORTANTES: vous SMPS * 1 Télécommande * 1 (Commuté - Alimentation en mode) Batterie AAA * 2 Câble principal AC * 1 Jambe de soutien * 6 Retenue de matelas * 1 ensembles Épingle Clevis *2 Broche Cotter *2 I. -
Page 23: Apiècesperçu Électronique
Vue d’ensemble de l’électronique Smps... -
Page 24: Guide D'assemblage
Assemblée Guide NOTES IMPORTANTES: ÉTAPE 1 Laissez le carton en position plate. Après l’ouverture de ce carton, prenez soigneusement votre base réglable à l’endroit désiré et laissez-la en haut vers le bas. ÉTAPE 2 Ouvrez d’abord votre base pliée. Coupez les attaches en nylon blanc seulement pour enlever les accessoires. ÉTAPE 3 Dans sert Clevis Pin (G ) à... - Page 25 ÉTAPE 4 Sortez les jambes de soutien (E) *6 et serrez-les solidement sur votre base réglable et ne laissez aucun espace entre elles. **Si vous avez deux ou trois jambes sectionnelles, vous pouvez permettre de choisir la hauteur appropriée pour votre base. ÉTAPE 5 Insérez deux batteries AAA (D) dans le compartiment de la télécommande (A).
- Page 26 ÉTAPE 9 Retirez le dispositif de retenue * 1 (F) et les dispositifs de retenue latéraux * 2 (O). Insérez les fixations dans les trous correspondants sur le Fixation de la barre de retenue au chevet et au pied de votre base réglable. ÉTAPE 10 (Installation de tête de lit - Option) Soulevez le backrest en utilisant la télécommande (A).
-
Page 27: Exploitation De Votre Base Réglable
Exploitation de votre base réglable... -
Page 28: Opération D'appariement
Opération d’appariement sans fil Étape1: Assurez-vous que le récepteur RF est correctement connecté au moteur. Étape2: Appuyez sur le bouton d’appariement sur le récepteur RF jusqu’à ce que la LED verte s’allume. Maintenant, vous avez 10 secondes pour le processus d’appariement. Étape3: Appuyez et maintenez simultanément les boutons Heads-Up et Heads-Down sur... -
Page 29: Synchronisation De Deux Bases (Option)
Synchronisation (OPTION) La synchronisation peut être nécessaire pour la mise en place de deux bases réglables TXL. Insérez un câble de la boîte de synchronisation dans l’extrémité féminine du moteur principal et insérez le récepteur RF dans la boîte de synchronisation comme indiqué dans l’image. -
Page 30: Panne De Courantou Défaillance De Latélécommande
Panne de courant ou défaillance de la télécommande En cas de défaillance de la télécommande, appuyez sur et maintenez le bouton d’urgence sur le récepteur RF pour aplatir votre base réglable. Lors de la libération du bouton d’urgence, tous les mouvements s’arrêtent immédiatement. -
Page 31: Dépannage
Dépannage Problèmes Solution a aucune caractéristique de la La télécommande s’illumine Il n’y base qui peut être activée. Réinitialisez les composants électroniques en • débranchantbase votre pendant 30 secondes. Branchez le dans la prise de courant. - • Assurez - vous que la protection contre les surtensions ou la prise de courant fonctionne. -
Page 32: Garantie Limitée De 20 Ans
GARANTIE LIMITÉE DE 20 ANS Votre nouvelle base réglable a une garantie limitée de 20 ans, sous réserve des modalités fixées quatrième dans ce cas. L’acheteur doit présenter une preuve originale d’achat pour que la garantie soit valide. La décision de réparer ou de remplacer les pièces défectueuses en vertu de cette garantie limitée est l’option le seul pouvoir discrétionnaire du fabricant.
