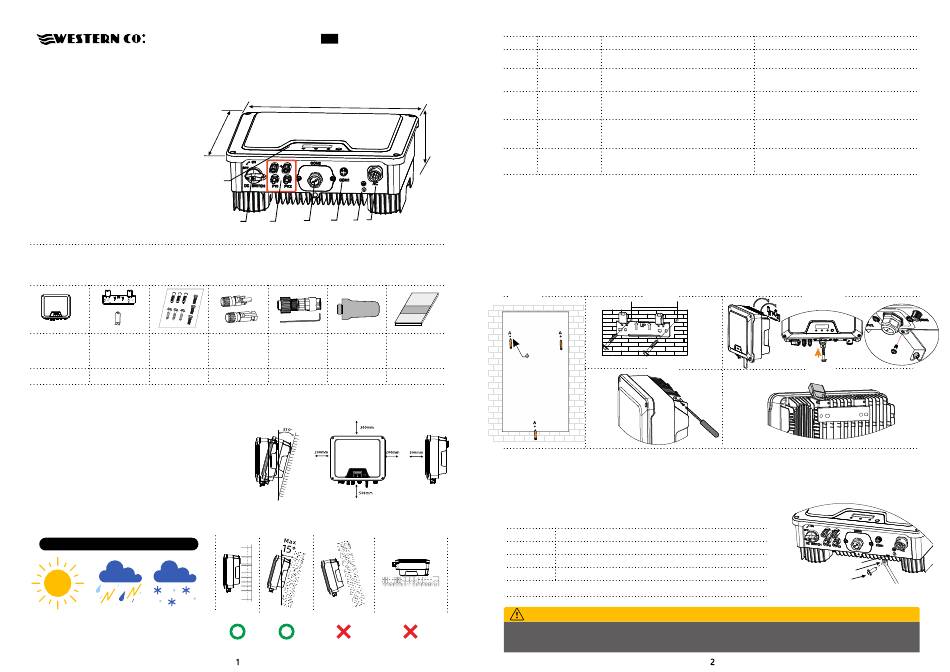

Western Co W-HPT-3000 Quick Installation Manual

Guida all'installazione rapida
W-HPT-3000 / W-HPT-4000 / W-HPT-5000 / W-HPT-6000
W-HPT-8000 / W-HPT-10000

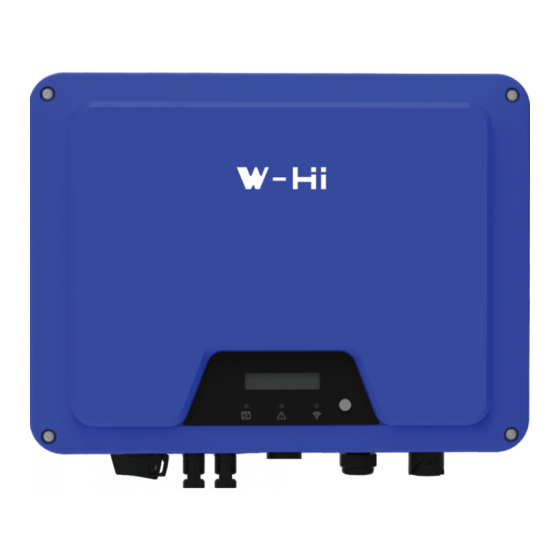

1.
Panoramica del prodotto
1. LCD&LED o LED
2. Interruttore CC
A
3. Terminali FV
4. COM1: Pennetta Wi-Fi/GPRS
5. COM2: Contatore/RS485/Terminale DRED
6. Terminale CA
7. Secondo terminale PE
Dimensione: LxAxP=425x346x160 mm
2.
Lista imballaggio
!
Staffa Accessori
Inverter
di montaggio di montaggio
1 1 1
3.
Installazione
Requisiti per l'installazione
1. Si prega di installare l'inverter (o gli inverter) in luoghi che
possono evitare il contatto involontario.
2. Si prega di installare l'inverter su superfici solide/lisce.
3. Gli inverter non devono essere installati vicino a oggetti
infiammabili o esplosivi..
EVITARE
Luce diretta Esposizione Deposito
del sole alla pioggia di neve
IT
L
1
7
5 4 6
2 3
Spine CC
Connettore CA Pennetta Wi-Fi
MC4 o D4
2 1 1
!
Specifiche dei cavi
No Elemento
1 Cavo PE
Cavo di
2
uscita CA
Cavo di
3
ingresso CC
Contatore/
4
P
RS485
5 DRED
3.1
Montaggio
3.1.1 Utilizzare la guida su carta per il montaggio come modello per contrassegnare i fori sul muro,
Praticare tre fori nella posizione contrassegnata di 10 mm di diametro e 70 mm di profondità
3.1.2 Fissare i bulloni a espansione e montare la staffa principale con le viti degli accessori di montaggio
3.1.3 Fissare l'inverter alla staffa di montaggio, montando la staffa di supporto sul fondo dell'inverter
3.1.4 Controllare entrambi i lati del dissipatore di calore e assicurarsi che l'inverter sia fissato in modo stabile
3.1.5 Utilizzare viti M5 (con cacciavite T25, coppia: 2,5Nm) per fissare le alette del dissipatore di calore alla staffa di montaggio
3.1.6 Si raccomanda di applicare un lucchetto antifurto all'inverter
Passo 1
Documenti
10mm( 3× )
Profondità 70 mm
1
3.2
Installazione del cavo PE
Sul fondo dell'inverter è presente un secondo terminale PE.
Assicurarsi che il terminale PE sia messo a terra in modo affidabile e che la
resistenza di terra sia inferiore a 10 Ohm.
Oggetto Descrizione
Alloggiamento
1
2 Capocorda M5 con conduttore di protezione
3 Vite a testa piatta M5×13
Serrare saldamente nell'alloggiamento (cacciavite T25, coppia: 2,5Nm).
AVVISO
È obbligatorio collegare correttamente a terra il secondo terminale PE e il terminale CA. Se NON si collegano
correttamente entrambi i PE, la garanzia del prodotto verrà invalidata.
Tipo Specifiche
Cavo unipolare in rame per esterni
• Conductor cross-section: 4-6 mm²
• Cross-section: 4-6 mm²
Cavo in rame per esterni
• Diametro esterno del cavo: 12-18 mm
• Conductor cross-section: 2.5-6 mm²
Cavo FV standard per esterni,
modello PV1-F raccomandato
• Diametro esterno del cavo: 5-8 mm
Cavo bipolare schermato
• Conductor cross-section: 0.14-1.5 mm²
per esterni a due conduttori
• Diametro esterno del cavo: circa 9 mm
CAT-5E, cavo schermato per esterni • Diametro esterno del cavo: circa 9 mm
Standard per EIA/TIA 568B • unghezza massima del cavo L
Passo 2
1 0mm 6
Passo 4
1000m
Passo 3
Passo 5
1
2
3
