F3EV1024
2030054684
7612982277825
DE
Montage- und Betriebsanleitung
EN
Installation and operating instructions
FR
Notice de montage et de mise en service
ES
Instrucciones de montaje y servicio
IT
Istruzioni per il montaggio e l'uso
NL
Montage- en bedrijfsinstructies
PL
Instrukcja montażu i obsługi
SV
Monterings- och driftinstruktion
CS
Návod pro montáž a provoz
FI
Asennus- ja käyttöohje
RU
Инструкция по монтажу и вводу в эксплуатацию
F3EV1025
2030054685
7612982277832
Elektronik-Standventil
Electronic pillar tap
Robinet électronique
Válvula de tubo vertical con sistema
Rubinetto optoelettronico
Elektronische staande kraan
Elektroniczna bateria ukośna
Stående elektronisk ventil
Elektronický stojánkový ventil
Elektroninen pylväshana
AS/NZS 3718
WM022430
electrónico
Advertisement
Related Manuals for Franke F3EV1024 2030054684
Summary of Contents for Franke F3EV1024 2030054684

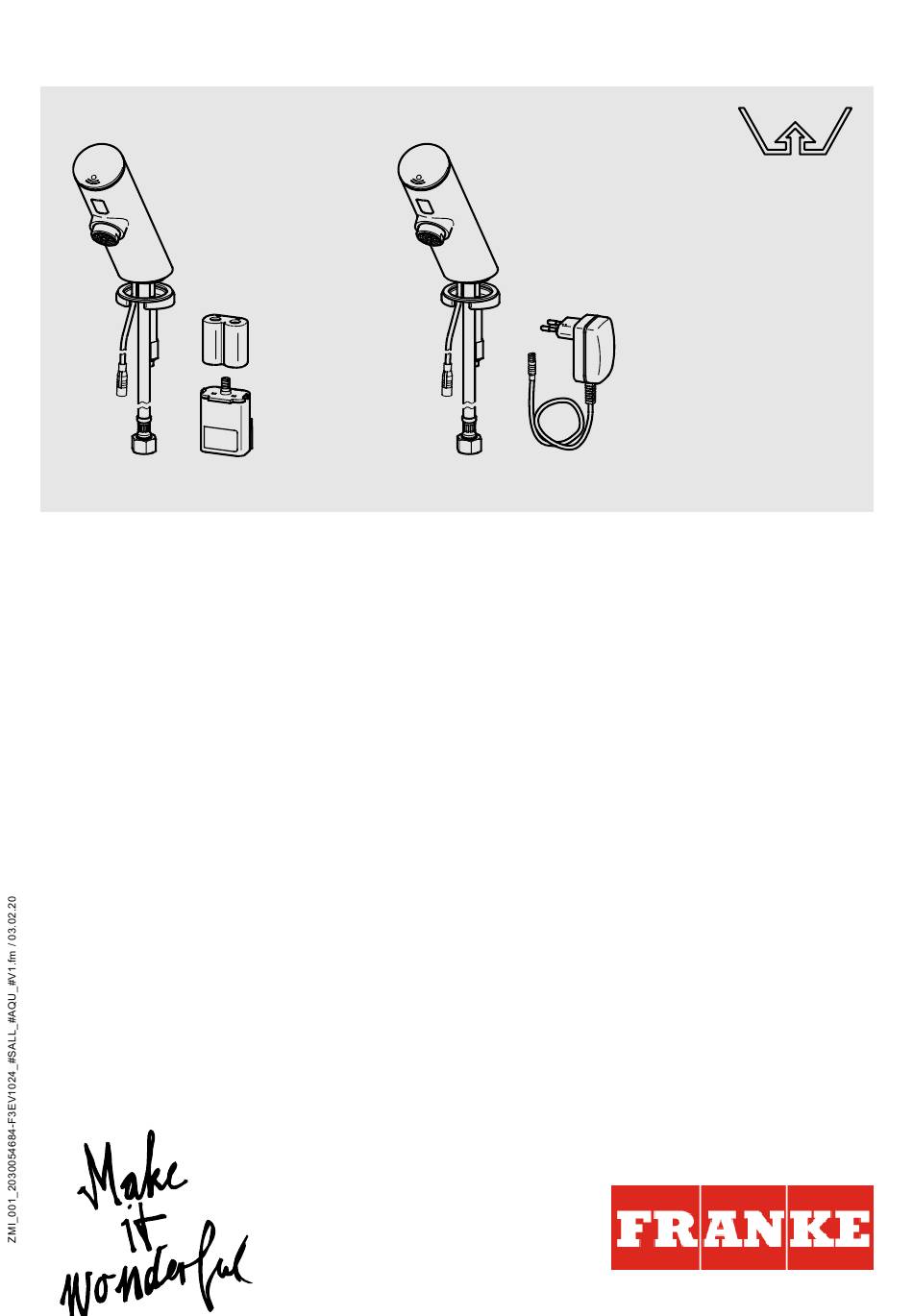

- Page 1 AS/NZS 3718 WM022430 F3EV1024 F3EV1025 2030054684 2030054685 7612982277825 7612982277832 Montage- und Betriebsanleitung Elektronik-Standventil Installation and operating instructions Electronic pillar tap Notice de montage et de mise en service Robinet électronique Instrucciones de montaje y servicio Válvula de tubo vertical con sistema electrónico Istruzioni per il montaggio e l'uso Rubinetto optoelettronico...
- Page 2 F3EV1024 F3EV1025 F3EV1024 - 2 -...
- Page 3 F3EV1025 F3EV1024 - 3 -...
- Page 4 F3EV1025 Installation and operating instructions Montage- und Betriebsanleitung Important notes Wichtige Hinweise ► All work must be carried out in a ► Alle Arbeiten im spannungsfreien Zustand de-energised state. durchführen. ► Before installing flush piping system! ► Vor Installation Rohrleitungen spülen! ►...
- Page 5 Instrukcja montażu i obsługi Monterings- och driftinstruktion Ważne wskazówki Viktiga informationer ► Wszystkie prace przeprowadzać ► Genomför alla arbeten i spänningslöst po odłączeniu zasilania elektrycznego. tillstånd. ► Przed instalacją przepłukać rury! ► Spola igenom rörledningarna före installation! ► Armaturę należy poddawać regularnej ►...
- Page 6 Données techniques Technické údaje ► Pression dynamique minimale 1,0 bar ► Minimální průtočný tlak 1,0 bar ► Pression de service maximale 10 bars ► Maximální provozní tlak 10 bar ► Pression dynamique recommandée ► Doporučený průtočný tlak 1-5 bar 1-5 bars ►...
- Page 7 Istruzioni per il montaggio e Инструкция по монтажу и l'uso вводу в эксплуатацию Avvertenze importanti Важные указания ► Eseguire tutti i lavori fuori tensione. ► Выполняйте все работы при отключенном напряжении. ► Sciacquare le tubazioni prima di installare! ► Перед инсталляцией промыть трубки! ►...
- Page 8 ► Maximale bedrijfstemperatuur - Continubedrijf 70 °C - Kortstondig (<10 min) 80 °C ► F3EV1024: Spanningsvoorziening d.m.v. lithiumbatterij CRP2 6 V DC ► F3EV1025: Aansluitspanning 110-240 V AC ► Opgenomen vermogen 1,5 W ► Veiligheidsgraad IP 59K www.franke.com - 8 -...
-
Page 9: Montage
Montage EN Installation NL Montage CS Montáž FR Montage PL Montaż FI Asennus ES Montaje SV Montering RU Монтаж IT Montaggio 19 mm 13 mm - 9 -... - Page 10 F3EV1024 F3EV1025 F3EV1024 F3EV1025 - 10 -...
- Page 11 Blue III Red III Rojo III Czerwony III Punainen IV Blue IV Azul IV Niebieski IV Sininen III Rot III Rosso III Röd III красный IV Blau IV Blu IV Blå IV голубой III Rouge III Rood III Červený IV Bleu IV Blauw IV Modrý...
- Page 12 Hygienespülung ein- / ausschalten EN Switching hygiene flushing NL Hygiënische spoeling CS Zapněte/vypněte on/off in-/uitschakelen hygienické propláchnutí FR Activer/désactiver PL Włączyć/wyłączyć FI Hygieniahuuhtelun päälle-/ pois päältä le rinçage hygiénique spłukiwanie higieniczne kytkeminen ES Activar/Desactivar el SV Koppla hygienspolningen ...
- Page 13 – - 13 -...
- Page 14 60 s >12 s - 14 -...
- Page 15 24 h 30 s Armatur ausschalten EN Switch off the valve NL Armatuur uitschakelen CS Vypnout armaturu FR Désactiver la robinetterie de PL Wyłąnczenie baterii FI Hanan kytkeminen pois päältä ES Desconectar la grifería SV Avstängning av armatur RU Выключение смесителя IT Disattivazione della rubinetteria - 15 -...
- Page 16 Dauerlauf starten EN Start continual flow NL Continue stroming starten CS Spustit trvalý provoz FR Démarrer la marche continue PL Uruchomić stały wypływ wody FI Tuotantokäytön aloittaminen ES Iniciar el enjuague continuo SV Starta kontinuerlig drift RU запустить ресурс IT Avviare l’erogazione continua –...
- Page 17 5 – 8 s - 17 -...
- Page 18 Reinigungsabschaltung einschalten EN Switch on cleaning switch-off NL Inschakelen van de reiniging CS Vypínač pro čištění shutdown FR Activer l'arrêt de nettoyage PL Włączanie wyłączenia na czas FI Aktivoida pesuseisokkien czyszczenia ES Activar el apagado de limpieza SV Aktivera rengörings RU активировать...
- Page 19 Reichweite einstellen EN Adjusting the range NL Actieradius instellen CS Nastavení dosahu FR Réglage de la portée PL Ustawienie zasięgu FI Tunnistusetäisyyden säätäminen ES Ajuste del alcance SV Ställa in räckvidden RU Настройка дальности действия IT Impostazione della portata 45% (~125) 1 –...
- Page 20 Hygienespülung einstellen EN Setting the hygiene flush NL Instellen van de CS Nastavení hygienického proplachování hygiënespoeling FR Réglage de la rinçage PL Ustawianie spłukiwania FI Hygieniahuuhtelun säätäminen d'hygiène higienicznego ES Ajuste del higiene enjuague SV Ställa in hygienspolning RU установив гигиена смыва IT Impostare lo igiene risciacquo ►...
- Page 21 24 h 30 s 1 – 255 h 1 – 255 s - 21 -...
- Page 22 Dauerlauf einstellen EN Setting continuous operating NL Continue stroming instellen CS Nastavení pomalejšího toku mode FR Réglage du fonctionnement en PL Ustawienie ciągłego wypływu FI Tuotantokäytön säätäminen continu RU Настройка непрерывного режима ES Ajuste del funcionamiento SV Ställa in permanent flöde ininterrumpido IT Impostazione del flusso continuo - 22 -...
- Page 23 1 min 1 – 255 s 10. Reinigungsabschaltung einstellen EN Adjusting the cleaning NL Reinigingsuitschakeling CS Nastavení vypnutí za účelem čištění switch-off instellen FR Régler l'arrêt du nettoyage PL Ustawianie funkcji wyłączenia FI Puhdistuskatkaisun säätäminen na czas czyszczenia ES Ajuste de la desconexión de SV Ställa in rengörings RU Настройка...
-
Page 24: Wartung
11. Wartung EN Maintenance NL Onderhoud CS Varování FR Maintenance PL Konserwacja FI Huolto ES Mantenimiento SV Underhĺll RU Техническое обслуживание IT Manutenzione 22 mm - 24 -... - Page 25 12. Rückflussverhinderer wechseln EN Replace the return flow NL Terugstroomklep vervangen CS Vyměňte zábranu zpětného průtoku inhibitor FR Remplacement du clapet de PL Wymiana zaworu zwrotnego FI Paluuvirtausestäjän vaihto non-retour ES Reemplazar la válvula SV Byt återströmningsskydd RU Заменить клапан обратного течения antiretorno IT Sostituire la valvola antiriflusso 19 mm...
- Page 26 13. Sensor wechseln EN Replace sensor NL Sensor vervangen CS Vyměňte snímač FR Changer le capteur PL Wymienić czujnik FI Anturi vaihto ES Cambiar el sensor SV Byt sensor RU Замена Датчик IT Cambiare il sensore 13 mm, 4 mm 19 mm, 22 mm F3EV1024...
- Page 27 - 27 -...
- Page 28 - 28 -...
- Page 29 18.2 18.1 - 29 -...
- Page 30 - 30 -...
- Page 31 F3EV1024 F3EV1025 - 31 -...
- Page 32 27.3 27.2 27.1 Blue I Red I Rojo I Czerwony I Punainen II Blue II Azul II Niebieski II Sininen I Rot I Rosso I Röd I красный II Blau II Blu II Blå II голубой I Rouge I Rood I Červený...
- Page 33 14. Magnetventilkartusche wechseln EN Replacing the solenoid valve NL Magneetventielpatroon verandering CS Výměna kartuše s magnetickým cartridge ventilem FR Remplacement de la cartouche PL Wymiana wkładu zaworu FI Magneettiventtiilipanoksen d’électrovanne elektromagnetycznego vaihtaminen ES Cambiar cartucho de la válvula SV Byta magnetventilpatron RU Замена...
- Page 34 – - 34 -...
- Page 35 15. Batteriewechsel EN Battery replacement NL Batterijen vervangen CS Výměna baterie FR Remplacement des piles PL Wymiany baterii FI Paristonvaihto ES Cambio de la pila SV Batteribyte RU замена батареи IT Cambio delle batterie III Red III Rojo III Czerwony III Punainen III Rot III Rosso...
- Page 36 6 V DC CRP2 - 36 -...
- Page 37 16. Ersatzteile EN Replacement parts NL Reserveonderdelen CS Náhradní díly FR Pièces de rechange PL Części zamienne FI Varaosat ES Piezas de recambio SV Reservdelar RU Запчасти IT Pezzi di ricambio 1 ..2030041514 4 ..2030041447 ASEX1006 ASEX1001 a, c) 2 ..2030042439 5 ..2030042426...
- Page 38 17. Zubehör EN Accessories NL Toebehoren CS Príslušenství FR Accessoire PL Akcesoria FI Lisävarusteet ES Accesorios SV Tillbehör RU принадлежности IT Accessori 1..2030036654 ACEX9005 2..2030036849 ACEX9004 3..2000104778 ZTAPS0005 4..2000105960 ZFITG0008 - 38 -...
- Page 39 Notizen EN Notes NL Notities CS Poznámky FR Notes PL Uwagi FI Muistiinpanot ES Notas SV Notiser RU Примечания IT Annotazioni - 39 -...
-
Page 40: Other Countries
Phone +49 3378 818 0 Phone +41 62 787 3131 Italy Turkey Franke Water Systems AG Franke Mutfak ve Banyo Sistemleri 4663 Aarburg, Switzerland Sanayi ve Ticaret A.S. 41400 Gebze Kocaeli Numero Verde 800 789 233 Phone +90 262 644 6595...
