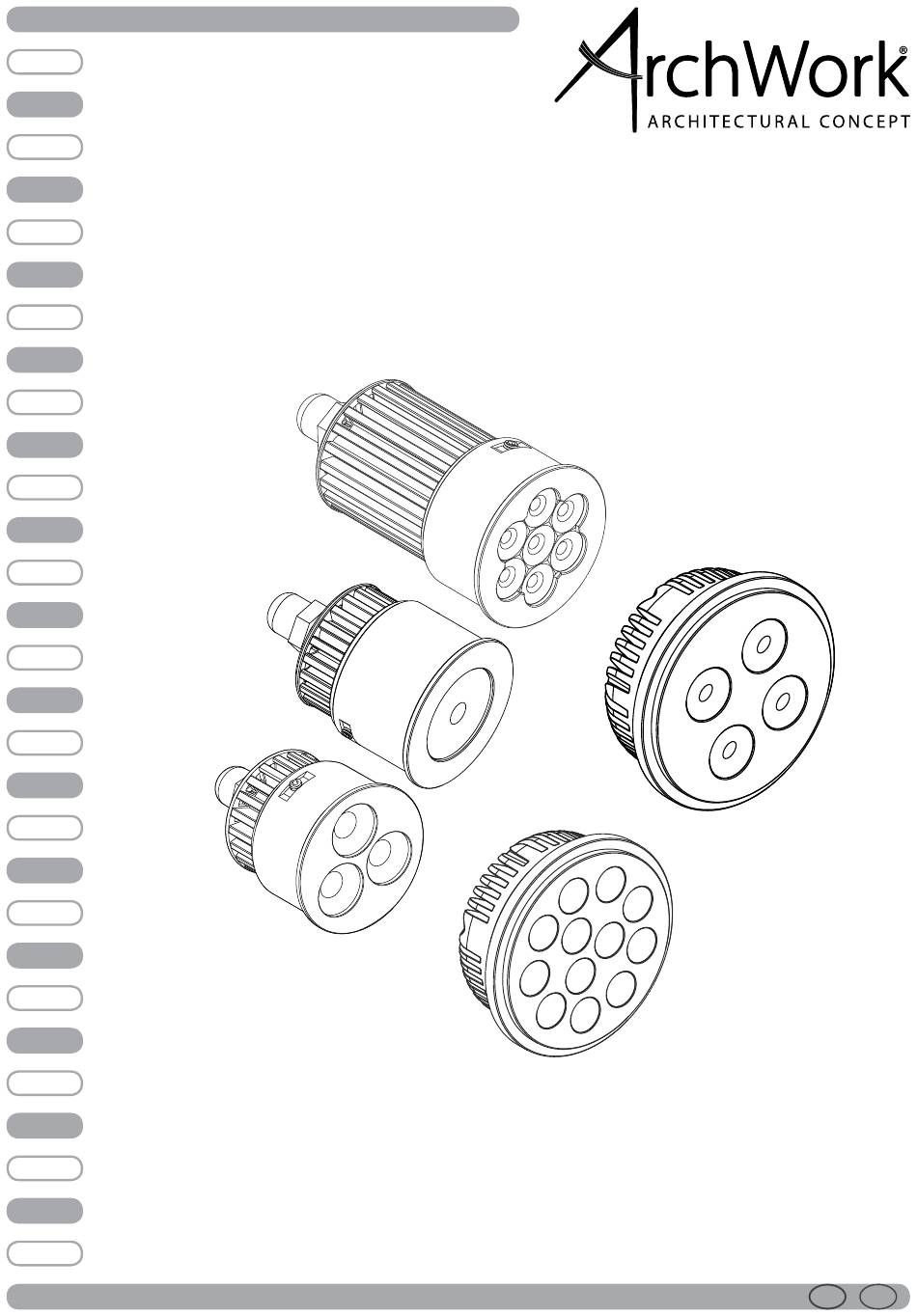

- Page 1 ARCCELL3RGB - 3TRI - 6RGB - 12RGB - 12TRI ARCHITECTURAL LIGHTING Manuale Utente User Manual...
- Page 2 REV.001-07/11...
-
Page 3: Table Of Contents
3. 1 Pulizia sistema ottico e manutenzione Certificato di garanzia CONTENUTO DELL’IMBALLO: • LED ARCCELL3RGB/3TRI/6RGB/12RGB/12TRI • Cavo di alimentazione • Manuale utente Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso. -
Page 4: Sicurezza
ARCCELL3RGB/3TRI/6RGB/12RGB/12TRI ATTENZIONE! Prima di effettuare qualsiasi operazione con l’unità, leggere con attenzione questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni importanti riguardo l’installazione, l’uso e la manutenzione dell’unità. SICUREZZA Avvertenze generali • I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e pertanto recano la sigla . -
Page 5: Descrizione
- 1 - DESCRIZIONE E SPECIFICHE TECNICHE 1.1 Descrizione ARCCELL3RGB/3TRI/12RGB/12TRI/6RGB è un proiettore LED per incasso a parete o soffitto. Le sue dimen- sioni sono compatibili con gli accessori di montaggio MR16/AR111, aprendo nuove possibilità creative nei progetti di illuminazione o applicazioni decorative, attraverso la creazione di scenografie e transazioni di colore dinamiche. - Page 6 ARCCELL3RGB/3TRI/6RGB/12RGB/12TRI Grafico fotometrico 18° Center Beam LUX Field Width 175.46 LUX 1.5m 1.5m ARCCELL6RGB 1.7m Sorgente luminosa 6x1W RGB CREE 43.86 LUX 2.9m 2.9m 3.3m Sintesi colore RGB (2rosso, 2verde, 2blu) 19.50 LUX 4.4m 4.4m 5.0m Ottica predefinita 18° 10.97 LUX 5.9m...
-
Page 7: Installazione
ARCCELL3RGB/3TRI/6RGB/12RGB/12TRI - 2 - INSTALLAZIONE 2.1 Installazione Il Proiettore può essere collegato a unità di gestione e alimentazione per sistemi di illuminazione basati su tecnologia LED. Fare riferimento ai manuali di queste unità per tutti i dettagli relativi ai requisiti di alimentazione, program- mi preimpostati e operazioni DMX. -
Page 8: Manutenzione
ARCCELL3RGB/3TRI/6RGB/12RGB/12TRI - 3 - MANUTENZIONE 3.1 Pulizia sistema ottico e manutenzione • Durante gli interventi, assicurarsi che l’area sotto il luogo di installazione sia libera da personale non qualificato. • Spegnere l’unità, scollegare il cavo di alimentazione ed aspettare finché l’unità non si sia raffreddata. - Page 11 3 Maintenance 3. 1 Cleaning the unit and maintenance Warranty PACKING CONTENT: • LED ARCCELL3RGB/3TRI/6RGB/12RGB/12TRI • Safety cable • User manual All rights reserved by Music & Lights S.r.l. No part of this instruction manual may be. Reproduced in any form or by any means for any commercial use.
-
Page 12: Safety
ARCCELL3RGB/3TRI/6RGB/12RGB/12TRI WARNING! Before carrying out any operations with the unit, carefully read this instruction manual and keep it with cure for future reference. It contains important information about the installation, usage and maintenance of the unit. SAFETY General instructions • The products referred to in this manual conform to the European Community Directives and are therefore marked with . -
Page 13: Description And Technical Specifications
The structure design make it compatible with mounting MR16/AR111 accessories, opening new design possibilities for creating soft relaxing moods with gentle tones or livening up social scene with bolder hues. ARCCELL3RGB/3TRI/12RGB/12TRI/6RGB is an evolution of old-fashioned lamp based projec- tors granting a limitless colour generation with reduced power consumption. - Page 14 ARCCELL3RGB/3TRI/6RGB/12RGB/12TRI Photometric data 18° Center Beam LUX Field Width 175.46 LUX 1.5m 1.5m ARCCELL6RGB 1.7m LED Source 6x1W RGB CREE 43.86 LUX 2.9m 2.9m 3.3m Colour synthesis RGB (2red, 2green, 2blue) 19.50 LUX 4.4m 4.4m 5.0m Deafult optics 18° 10.97 LUX 5.9m...
-
Page 15: Installation
ARCCELL3RGB/3TRI/6RGB/12RGB/12TRI - 2 - INSTALLATION 2.1 Installation The units should be installed with a power supply and control board for management of LED lighting sy- stem. See user manual for full details of mains power requirement, built-in programs and DMX operation. -
Page 16: Maintenance
ARCCELL3RGB/3TRI/6RGB/12RGB/12TRI - 3 - MAINTENANCE 3.1 Cleaning the unit and maintenance • Make sure the area below the installation place is free from unwanted persons during setup. • Switch off the unit, unplug the main cable and wait until the unit has cooled down. - Page 19 Place Stamp Here Affrancare Spett.le Music&Lights S.r.l. Via Appia Km 136.200 04020 Itri (LT) Italy "...
