ArchWork ARCSKY90RGBW User Manual

Outdoor fixture
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
ARCSKY90RGBW
OUTDOOR FIXTURE
Manuale Utente
User Manual
IT
EN

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the ARCSKY90RGBW and is the answer not in the manual?

Questions and answers

Related Manuals for ArchWork ARCSKY90RGBW

Summary of Contents for ArchWork ARCSKY90RGBW

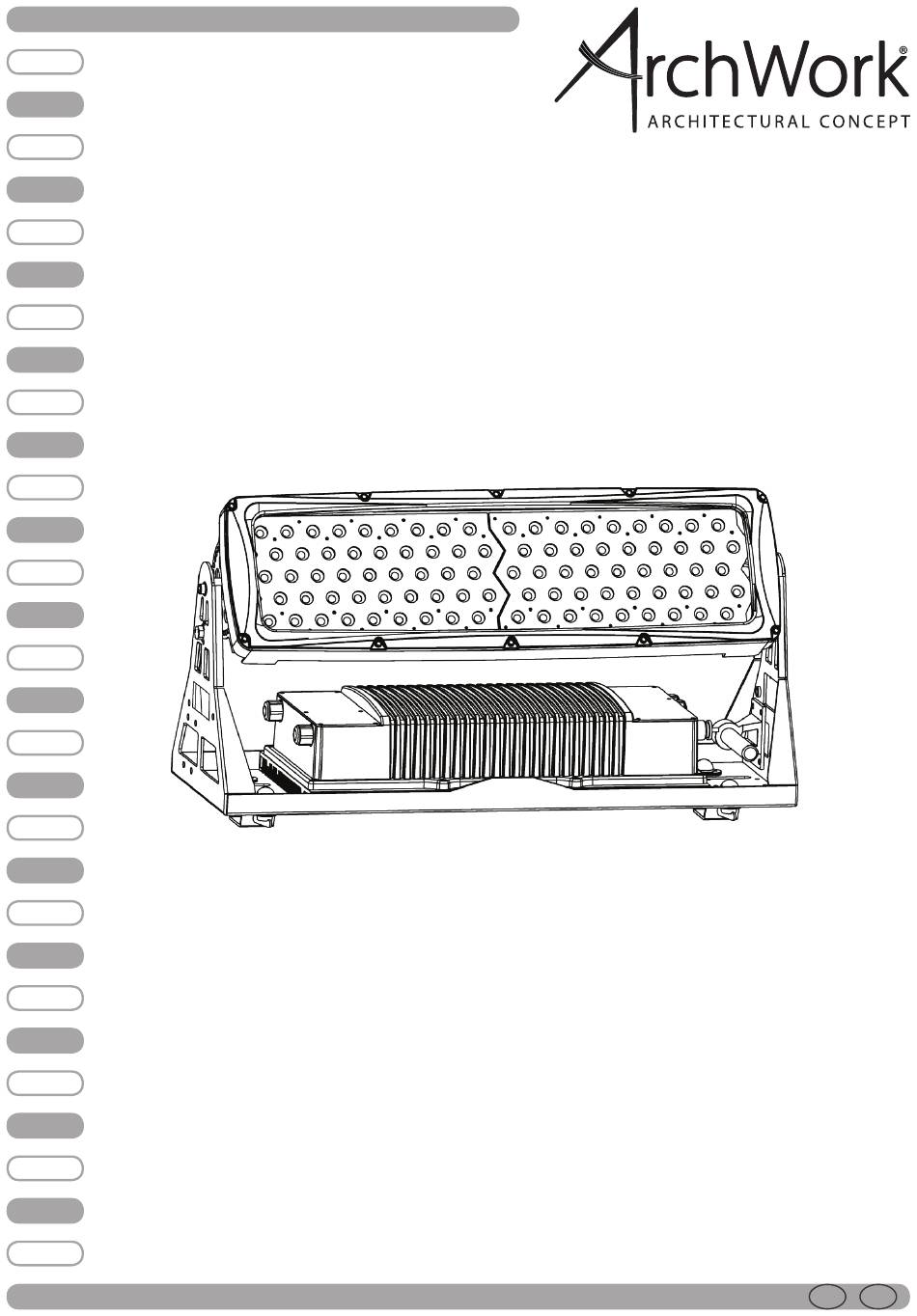

  • Page 1 ARCSKY90RGBW OUTDOOR FIXTURE Manuale Utente User Manual...
  • Page 2 Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso. La riproduzione - anche parziale - per propri scopi commerciali è vietata. Al fine di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modificare, in qualunque momento e senza preavviso, le specifiche menzionate nel presente manuale di istruzioni.

  • Page 3: Table Of Contents

    4. 1 Manutenzione e pulizia del sistema ottico 4. 2 Risoluzione dei problemi 5 Appendice 5. 1 Vista esplosa Certificato di garanzia Contenuto dell'imballo: • ARCSKY90RGBW • Estensione IP66 cavo di segnale • Estensione IP66 cavo di alimentazione con spina • Staffe di fissaggio • Manuale utente...

  • Page 4: Avvertenze Generali

    ARCSKY90RGBW ATTENZIONE! Prima di effettuare qualsiasi operazione con l’unità, leggere con attenzione questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni importanti riguardo l’installazione, l’uso e la manutenzione dell’unità. SICUREZZA Avvertenze generali • I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e per- tanto recano la sigla .

  • Page 5: Informazioni Generali

    ARCSKY90RGBW INFORMAZIONI GENERALI Spedizioni e reclami Le merci sono vendute “franco nostra sede” e viaggiano sempre a rischio e pericolo del distributore/clien- te. Eventuali avarie e danni dovranno essere contestati al vettore. Ogni reclamo per imballi manomessi dovrà essere inoltrato entro 8 giorni dal ricevimento della merce.

  • Page 6: Introduzione

    ARCSKY90RGBW - 1 - INTRODUZIONE 1.1 DESCRIZIONE ArcSKY90 è un proiettore outdoor di straordinaria potenza, il primo con sorgente LED che possa realmente eguagliare fari panoramici con lampada a scarica da 1500W. La sorgente luminosa si compone di 90LED RGBW da 3W, garantendo un’elevata efficienza di riproduzione su tutta la gamma cromatica.
  • Page 7 ARCSKY90RGBW Dimensioni prodotto Fig.1 Diagramma di luminosità 6° Light Intensity Distribution (6°) 54000 1924/2600lx 1.00m 108000 481/650lx 1.99m 162000 214/289lx 2.99m 216000 120/163lx 3.98m 270000 77/104lx 4.98m — Vert. Intensity (cd) Average Beam Angle ( 50% ) : 5.7° —...

  • Page 8: Elementi Di Comando E Di Collegamento

    ARCSKY90RGBW 1.3 ELEMENTI DI COMANDO E DI COLLEGAMENTO Fig.3 1. BLOCCO LED 2. SISTEMA MECCANICO PER LA REGOLAZIONE individuale e simultanea dei blocchi LEDs 3. BOX adattatore di alimentazione 4. SUPPORTI ganci omega per applicazioni in sospensione del proiettore 5. POWER IN per il collegamento ad una presa di...

  • Page 9: Installazione

    - 2 - INSTALLAZIONE 2.1 MONTAGGIO ARCSKY90RGBW può essere collocato su un piano solido. Inoltre, grazie ai fori di fissaggio, l’unità può essere montata anche a testa in giù, su una traversa (fig.4). Per il fissaggio occorrono dei supporti robusti per il montaggio.

  • Page 10: Funzioni E Impostazioni

    - 3 - FUNZIONI E IMPOSTAZIONI 3.1 FUNZIONAMENTO TRAMITE IL CONTROLLER ARCMAT Dopo aver effettuato il collegamento dell’ARCSKY90RGBW all’alimentazione (230V~ 50Hz), collegare l’uni- tà al controller esterno ARCMAT attraverso il cavo di segnale. (Per ulteriori informazioni sul funzionamento del controller ARCMAT consultare il relativo manuale dedi- cato).

  • Page 11: Impostazione Base

    ARCSKY90RGBW 3.2 IMPOSTAZIONE BASE Per accendere l’ARCMAT, inserire le 2 batterie da 1.5V (incluse), e premere il tasto POWER. Per spegnere l’ARCMAT, invece, non premere nessun tasto o non assegnare nessuna funzione per circa un minuto. Il controller dispone di un LED display e 4 pulsanti per accesso alle funzioni del pannello di controllo (fig.8).

  • Page 12: Struttura Menu

    ARCSKY90RGBW 3.3 STRUTTURA MENU MAIN FUNCTION SELECTION SUB-SELECTION DESCRIPTION 001-512 Sets the DMX starting address ARC 1 3-channel: RGB control ARC 1+D 4-channel: RGB control + dimmer ARC FULL 7-channel: RGB control + Color Macro + dimmer + strobe + Dimmer Speed...

  • Page 13: Configurazioni Canali Dmx

    DMX per il primo canale DMX. Se, per esempio, sull’unità di comando è previsto l’indirizzo 33 per comandare la funzione del primo canale DMX, si deve impostare sull’ ARCSKY90RGBW l’indirizzo di start 33. Le altre funzioni del pannello saranno assegnate automaticamente agli indirizzi successivi. Segue un...
  • Page 14 ARCSKY90RGBW • Collegare l’uscita DMX del controller con l’ingresso DMX della prima unità; • Collegare, quindi, l’uscita DMX con l’ingresso DMX della successiva unità; l’uscita di quest’ultima con l’ingresso di quella successiva e via dicendo finché tutte le unità sono collegate formando una catena.

  • Page 15: Tabella Canali Dmx

    ARCSKY90RGBW 3.7 TABELLA CANALI DMX ARC1 ARC2+D CH Function in ARC1 mode Value CH Function in ARC2+D mode Value MASTER DIMMER 0% - 100% 000 - 255 0% - 100% 000 - 255 GREEN 0 - 100% 000 - 255...
  • Page 16 ARCSKY90RGBW CH Function in ARCFULL mode Value CH Function in SPECIAL2 mode Value White 2: 3400K 206 - 210 BLUE White 3: 4200K 211 - 215 0 - 100% 000 - 255 White 4: 4900K 216 - 220 WHITE White 5: 5600K...

  • Page 17: Modalità Static

    ARCSKY90RGBW 3.8 MODALITÀ STATIC Per impostare il bilanciamento personalizzato del rosso, verde, blu, e bianco. • Premere il tasto MENU fino a quando sul display non appare [STAT], quindi premere il tasto ENTER. • Selezionare il canale rosso, verde, blu o bianco (RED - GREN -BLUE - WHITE ) attraverso i tasti UP/DOWN.

  • Page 18: Funzionamento Wireless Dmx

    ARCSKY90RGBW 3.12 FUNZIONAMENTO WIRELESS DMX Quando si utilizza questo dispositivo con ricevitore W-DMX installato all’interno, l’unità può essere collo- cata ad una distanza di 200 metri dal trasmettitore W-DMX (fig.9). W-DMX Fig.9 • Impostare mediante controller esterno ARCMAT la modalità di funzionamento DMX e l’indirizzo DMX.

  • Page 19: Manutenzione

    ARCSKY90RGBW - 4 - MANUTENZIONE 4.1 MANUTENZIONE E PULIZIA DEL SISTEMA OTTICO • Durante gli interventi, assicurarsi che l’area sotto il luogo di installazione sia libera da personale non qualificato. • Spegnere l’unità, scollegare il cavo di alimentazione ed aspettare finché l’unità non si sia raffreddata.

  • Page 20: Appendice

    ARCSKY90RGBW - 5 - APPENDICE 5.1 VISTA ESPLOSA Fig.11 ITEM Head casing set Mounting bracket Adjusting screw Mounting rod W-DMX antenna (optional) Power supply casing set Head casing front section Tempered glass Head casing gasket Lens board Lens LED board...
  • Page 22 All rights reserved by Music & Lights S.r.l. No part of this instruction manual may be reproduced in any form or by any means for any commercial use. In order to improve the quality of products, Music&Lights S.r.l. reserves the right to modify the characteristics stated in this instruction manual at any time and without prior notice.

  • Page 23: Arcsky90Rgbw

    4 Maintenance 4. 1 Maintenance and cleaning the unit 4. 2 Trouble shooting 5 Appendix 5. 1 Exploded view Warranty • ARCSKY90RGBW • IP66 power extension cable Packing content • IP66 signal extension cable • Safety cable • User manual...

  • Page 24: General Instructions

    ARCSKY90RGBW WARNING! Before carrying out any operations with the unit, carefully read this instruction manual and keep it with cure for future reference. It contains important information about the installation, usage and maintenance of the unit. SAFETY General instruction • The products referred to in this manual conform to the European Community Directives and are there- fore marked with .

  • Page 25: General Information

    ARCSKY90RGBW GENERAL INFORMATION Shipments and claims The goods are sold “ex works” and always travel at the risk and danger of the distributor. Eventual dam- age will have to be claimed to the freight forwarder. Any claim for broken packs will have to be forwarded within 8 days from the reception of the goods.

  • Page 26: Introduction

    ARCSKY90RGBW - 1 - INTRODUCTION 1.1 DESCRIPTION ArcSKY90 is a high-power outdoor fixture, the first LED-based luminaire that can be compared to a 1500W HID large-area color washer. The lights source is composed by 90 3W LEDs, offering an outstanding efficiency over the whole chromatic scale.
  • Page 27 ARCSKY90RGBW Dimensional drawings Fig.1 Photometric diagram 6° Light Intensity Distribution (6°) 54000 1924/2600lx 1.00m 108000 481/650lx 1.99m 162000 214/289lx 2.99m 216000 120/163lx 3.98m 270000 77/104lx 4.98m — Vert. Intensity (cd) Average Beam Angle ( 50% ) : 5.7° — Hori. Intensity (cd) Eavg/Emax Beam Angle: 5.7°...

  • Page 28: Operating Elements And Connections

    ARCSKY90RGBW 1.3 OPERATING ELEMENTS AND CONNECTIONS Fig.3 1. LED panel 2. MECHANICAL SYSTEM individual positioning of Led panels 3. POWER SUPPLY CASING SET 4. OMEGA KIT with “quick lock” system 5. POWER IN for connection to a socket (100-240V~/50-60Hz) via the supplied mains cable 6.

  • Page 29: Installation

    2.1 MOUNTING The ARCSKY90RGBW may be set up on a solid and even surface. By means of the fixing facilities of the base plate, the unit can also be mounted upside down to a cross arm. The base plate is shown in fig.4. For fixing, stable mounting clips are required.

  • Page 30: Functions And Settings

    - 3 - FUNCTIONS AND SETTINGS 3.1 OPERATION VIA ARCMAT CONTROLLER After making the connection ARCSKY90RGBW supply (230V ~ 50Hz), connect the unit to the external con- troller ARCMAT through the signal cable. (For more information on the operation of the controller ARCMAT consult the instruction manual).

  • Page 31: Basic

    ARCSKY90RGBW 3.2 BASIC To turn the ARCMAT, insert the 2 batteries 1.5V (included), and press the POWER button. To turn off the ARCMAT, however, do not press any buttons or do not assign any function for about a minute. The control- ler has an LED display and 4 buttons to access the functions of the control panel.

  • Page 32: Menu Structure

    ARCSKY90RGBW 3.3 MENU STRUCTURE MAIN FUNCTION SELECTION SUB-SELECTION DESCRIPTION 001-512 Sets the DMX starting address ARC 1 3-channel: RGB control ARC 1+D 4-channel: RGB control + dimmer ARC FULL 7-channel: RGB control + Color Macro + dimmer + strobe + Dimmer Speed...

  • Page 33: Dmx Configurations

    3.6 DMX ADDRESSING To able to operate the ARCSKY90RGBW with a light controller, adjust the DMX start address for the first a DMX channel. If e. g. address 33 on the controller is provided for controlling the function of the first DMX channel, adjust the start address 33 on the ARCSKY90RGBW.
  • Page 34 ARCSKY90RGBW • Connect the controller DMX input to the DMX output of the first unit.; • Connect the DMX output to the DMX input of the following unit. Connect again the output to the input of the following unit until all the units are connected in chain.

  • Page 35: Dmx Control

    ARCSKY90RGBW 3.7 DMX CONTROL ARC1 ARC2+D CH Function in ARC1 mode Value CH Function in ARC2+D mode Value MASTER DIMMER 0% - 100% 000 - 255 0% - 100% 000 - 255 GREEN 0 - 100% 000 - 255 0% - 100%...
  • Page 36 ARCSKY90RGBW CH Function in ARCFULL mode Value CH Function in SPECIAL2 mode Value White 2: 3400K 206 - 210 BLUE White 3: 4200K 211 - 215 0 - 100% 000 - 255 White 4: 4900K 216 - 220 WHITE White 5: 5600K...

  • Page 37: Static Configuration

    ARCSKY90RGBW 3.8 STATIC CONFIGURATION To set the custom balance of red, blue, green and white: • Press the button MENU so many times until the display shows [STAT]. • Press the button ENTER to confirm. • Select the color red, green, blue, white or amber (RED - GREN -BLUE - WHITE) through the buttons UP/DOWN and then press the button ENTER.

  • Page 38: Operation With Wireless Dmx

    ARCSKY90RGBW 3.12 OPERATION WITH WIRELESS DMX When using this lighting fixture with W-DMX receiver installed inside, the fixture may be placed at a range of 200m from W-DMX transmitter. W-DMX Fig.9 • First use DMX ENCODER to set operation mode to DMX and set DMX address.

  • Page 39: Maintenance

    ARCSKY90RGBW - 4 - MAINTENANCE 4.1 MAINTENANCE AND CLEANING THE UNIT • Make sure the area below the installation place is free from unwanted persons during setup. • Switch off the unit, unplug the main cable and wait until the unit has cooled down.

  • Page 40: Appendix 5. 1 Exploded View

    ARCSKY90RGBW - 5 - APPENDIX 5.1 EXPLODED VIEW Fig.11 ITEM Head casing set Mounting bracket Adjusting screw Mounting rod W-DMX antenna (optional) Power supply casing set Head casing front section Tempered glass Head casing gasket Lens board Lens LED board...
  • Page 41 Place Stamp Here Affrancare Spett.le Music&Lights S.r.l. Via Appia Km 136.200 04020 Itri (LT) Italy "...
  • Page 44 Music & Lights S.r.l. entertainment technologies Via Appia km 136,200 - 04020 Itri (LT) ITALY ISO 9001:2008 tel. +39 0771 72190 fax +39 0771 721955 Certified Company www.musiclights.it info@musiclights.it...
