ADVERTENCIA. El peso de algunos de los productos podría ser elevado. Su
instalación puede requerir la intervención de dos personas.
IMPORTANTE: Por favor, siga estas instrucciones cuidadosamente.
En la parte interior del embalaje se encuentra un kit de sujeción.
1. Seleccionar el lugar adecuado en la pared.
2. Colocar la plantilla de montaje en la pared, haciendo pequeñas marcas en los lugares
donde van situados los agujeros.
3. Retirar plantilla de montaje y realizar agujeros en la pared.
4. Insertar los tacos en los agujeros realizados.
5. Atornillar la pieza plástica de anclaje a la pared con el tornillo Ø 5,5 x 50 mm.
6. Atornillar las dos piezas sujeta-secatoallas y la pieza plástica de fijación al tubo

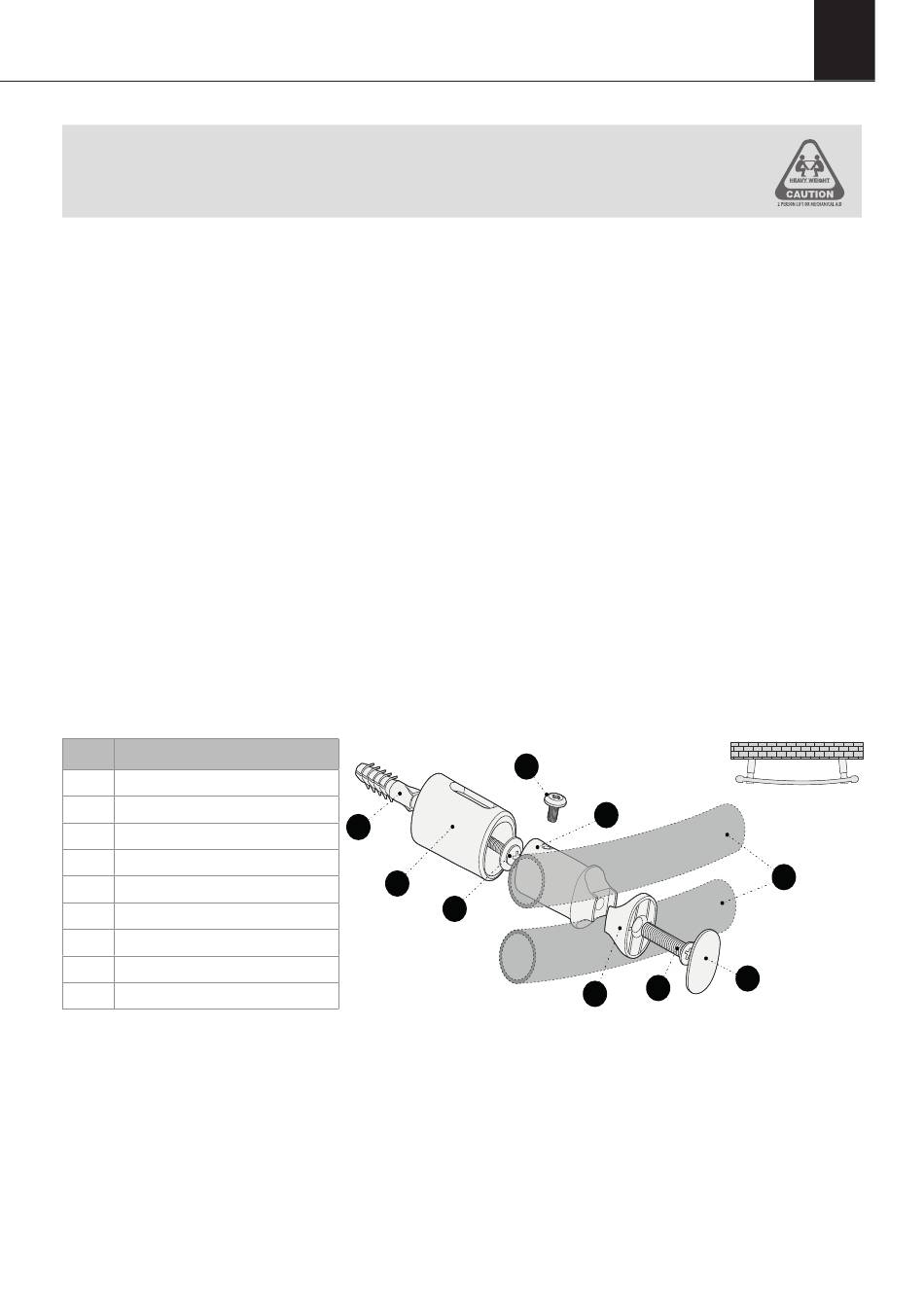

horizontal del secatoallas como se ve en la Figura 1 con el tornillo Ø 8 x 26 mm.
7. Insertar el conjunto del punto 6 en la pieza plástica de anclaje y sujetar con el tornillo
prisionero de Ø 5 x 12 mm.
8. Colocar el embellecedor en la pieza sujeta-secatoallas.
Nº. ITEM
1 Taco 10 x 40 cm
2 Pieza plástica anclaje
3 Tornillo Ø 5,5 x 50 mm
4 Tornillo Ø 5 x 12 mm
5 Pieza plástica fijación
6 Sujeta-secatoallas
7 Tornillio Ø 8 x 26 mm
8 Embellecedor
9 Secatoallas
SYGMA SECATOALLAS DIGITAL
4
1
2
3
5
8
7
6
ES
9
