Lector biométrico en red S82
Network biometric reader S82
ES
Alimentación:
9-14Vdc
Consumo Máx (±5%):
100mA
Capacidad de huellas:
Hasta 100 huellas.
Comunicación:
Wiegand 8 to 128 bits; Por defecto:
Wiegand 26bit
Distancia del cable:
50m
Lector de huellas:
Capacitativo
1:1000 tiempo de
970 msec, incluido tiempo de extracción
respuesta:
de características
Seguridad:
Tamper antisabotaje
Temperatura de uso:
-20ºC a +50ºC
Humedad:
5% a 93% HR sin condensación
Dimensiones (mm):
72x72x45
Protección:
IP40
Personalizable:
Simon 82 Detail, Simon 82 y 82 Nature

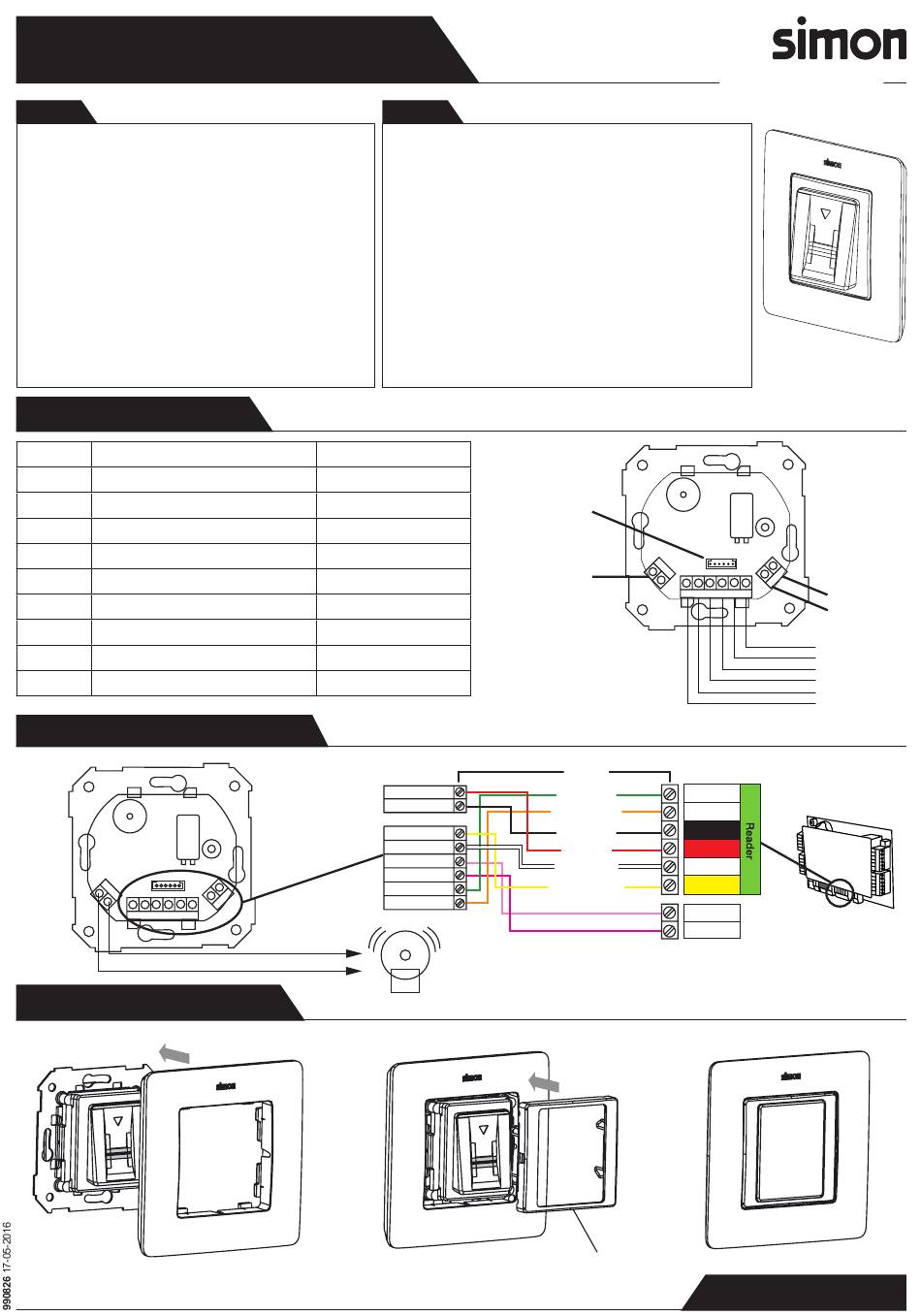

Cableado / Wiring
12V DC
9-14V DC
GND
Tierra
A
RS485 A
B
RS485 B
LR-
LED Rojo -
LG-
LED Verde -
D1
Datos 1
D0
Datos 0
Tamper Interruptor antisabotaje(NO) Tamper Switch NO
Tamper Interruptor antisabotaje(NO) Tamper Switch NO
Conexión / Connection
Montaje / Mounting
1
SIMON, S.A. Diputación, 390-392 / 08013 Barcelona
Servicio de asesoramiento Técnico - Tel.902109700 E-mail: sat@simon.es
EN
Power supply :
Max Consumption(±5%):
Fingerprint capacity:
Interface:
Cable distance:
Fingerprint Sensor Type:
1:1000 identification
time:
Security:
Operating Temperatures:
Humidity:
Dimensions (mm):
Protection standard:
Customizable:
9-14V DC
Conexión con un lector de
Ground
tarjetas o teclado adicional
Connection to additional card
RS485 A
RS485 B
Red LED -
Green LED -
Data 1
Data 0
12V dc
GND
D1
D0
A
B
Led Green -
Led Red -
2
9-14Vdc
100mA
Up to 100 prints.
Wiegand 8 to 128 bits; Default: Wiegand
26bit
50m
Swipe Capacitive
970 msec, including feature extraction
time
Tamper
-20ºC a +50ºC
5% to 93% RH without condensation
72x72x45
IP40
Simon 82 Detail, Simon 82 and 82 Nature
reader or keypad
Tamper
Max 50 m
Verde / Green
Ac. Granted LED
Naranja / Orange
Ac. Denied LED
Negro / Black
Rojo / Red
12V Out
Blanco / White
Amarillo / Yellow
RS 845 A
RS 845 B
Art. 8900071- 030/038/093
Art. 8902009-039
12 V DC
GND
LG-
LEDs
LR-
B
RS485
A
D1
WIEGAND
D0
GND
D0
D1
Central Controladora
Access Control
Art. 8902013-039
3
www.simon.es
