Ogawa MODA sofa User Manual

Hide thumbs

Advertisement

Quick Links

Download this manual
User Manual
OS 3008A 使用手册
Ogawa OZ0968.indd
1
3/5/2015
5:57:53 PM

Advertisement

loading
Need help?

Need help?

Do you have a question about the MODA sofa and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Ogawa MODA sofa

Summary of Contents for Ogawa MODA sofa

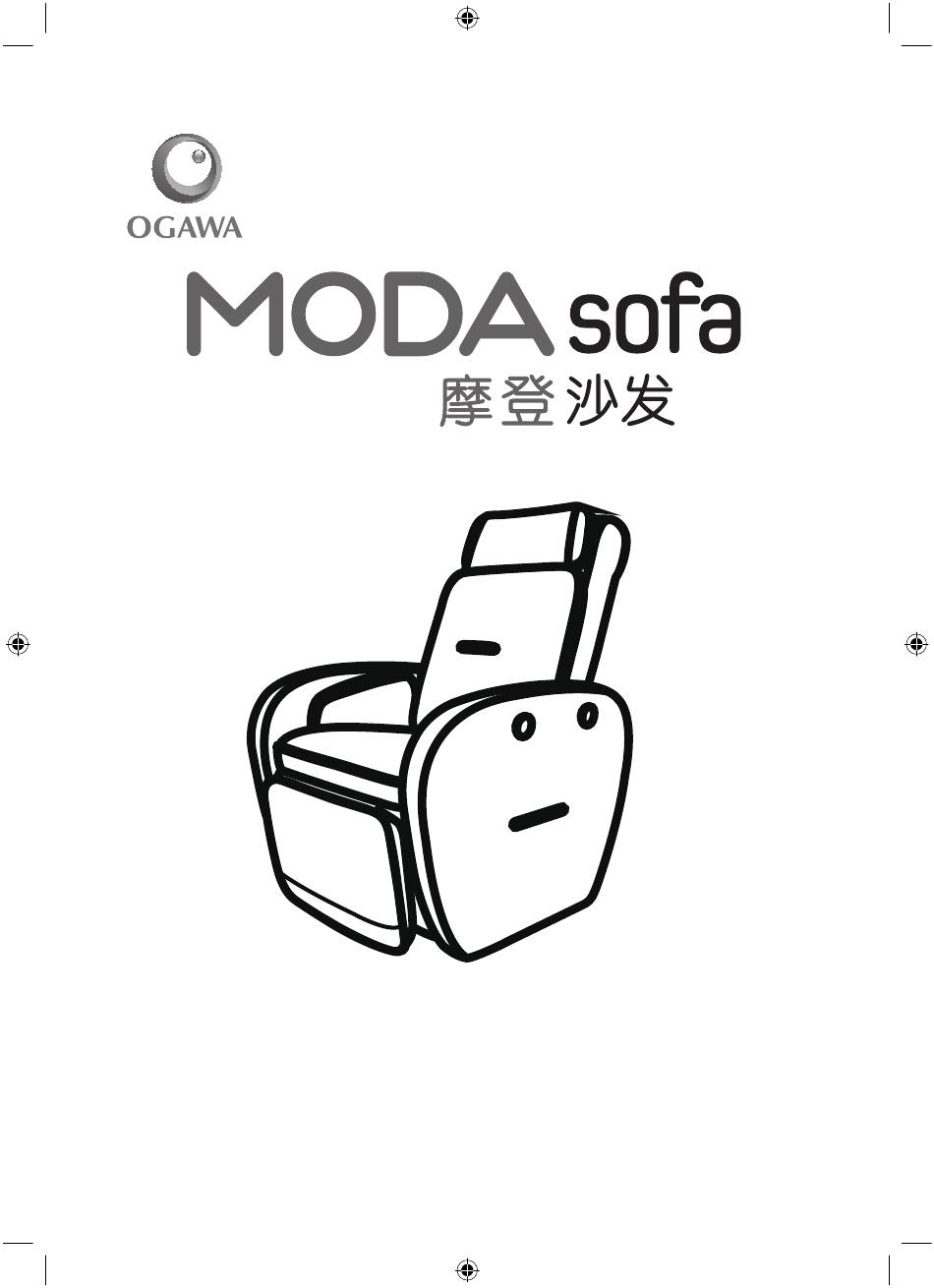

  • Page 1 User Manual OS 3008A 使用手册 Ogawa OZ0968.indd 3/5/2015 5:57:53 PM...
  • Page 2 User Manual OS 3008A 使用手册 Ogawa OZ0968.indd 3/5/2015 5:57:53 PM...

  • Page 3: Table Of Contents

    CONTENTS i a l & l l o Button Name and Fucntion Product Installation Operation Guide Display Product Maintenance Trouble Shooting Product Specification Contact us Ogawa OZ0968.indd 3/5/2015 5:57:53 PM...
  • Page 4 Caution and warning ● Unplug the appliance from the outlet when not in use. ● Do not use any attachments that are not recommended by OGAWA. ● Do not operate this appliance if it has a damaged cord or plug. Please return the unit to OGAWA Service Center for examination and repairs.
  • Page 5 ● The appliance has a heated surface. Persons insensitive to heat must be careful when using the appliance. ● Maximum user weight is 120Kg. Ogawa OZ0968.indd 3/5/2015 5:57:53 PM...
  • Page 6 7. Warranty is not effective to rental, business, commercial, institutional or other non- residential users. 8. All services covered by this warranty must be approved by OGAWA and repaired by authorized technicians only. 9. If replacement parts for defective materials are not available, OGAWA reserves the right to make substitution in lieu of repair or replacement.
  • Page 7 Main Unit & Accessories massage head detachable backrest flap air bag handle cable controller storage pocket Ogawa OZ0968.indd 3/5/2015 5:57:53 PM...
  • Page 8 Controller Diagram Ogawa OZ0968.indd 3/5/2015 5:57:53 PM...

  • Page 9: Button Name And Fucntion

    9. Thigh - thigh massage program 10. Shape - leg and thigh massage program 11. Intensity - air bag pressure selection 12. Heat - controller button for heat at back 13. Power - button to ON/OFF machine Ogawa OZ0968.indd 3/5/2015 5:57:53 PM...

  • Page 10: Product Installation

    Product Installation Step 1. Lift up the brackrest, Make sure the backrest was lock （locking sound “ka”） <backrest> <plug on back> Step 2. Assemble the connection by follow the indication Caution: Unproper connection will cause machine unoperated. plug on body Step 3.

  • Page 11: P O R D U T C Operation Guide

    Press [Rolling] button, rolling massage will activate. Press [Rolling] button again, rolling massage will stop. 4. [ Width ] Width only will be function under rolling mode. During rolling, each time when [Width] is press, massage head turn to provide different width. Ogawa OZ0968.indd 3/5/2015 5:57:53 PM...
  • Page 12 Product Operation Guide 5. [ Full Back ] , [Upper] , [Lower] [Full Back],[Upper],[Lower] button is to select the massage area. If none of the button is press, machine default as full back, if none of [Shiatsu], [Rolling] button is press, machine will default as shiatsu. Press [Full Back] button, button light will on and massage head move all location.
  • Page 13 Product Operation Guide handle 5. Backrest angle control Backrest incline decline angle can be adjust. A. Decline: Before decline, please make sure no distrurbance behind chair. Pull up handle, lay down backrest. B. Incline: Pull up handle, backrest will back to the origin position. 6.

  • Page 14: Display

    Press the [Power] button after use and the massager will stop operating. Massage ● roller will resume to their original position. Unplug the appliance from power outlet. ● ● ● ● Ogawa OZ0968.indd 3/5/2015 5:57:54 PM...

  • Page 15: Product Maintenance

    ● Do not jam or force any part of your body against the moving massage mechanism. ● Only gentle force should be exerted against the unit in order to eliminate any risk of injury. ● Do not attempt to repair the product, please contact ‘OGAWA Service Center’ for any servicing required. Ogawa OZ0968.indd...

  • Page 16: Troubleshooting

    ● Reconnect the power cord. Sudden stop. ● Use the product when electricity is restored. ● Reconnect the power cord. Product Specifications Product Name MODA sofa Model number of the product OS 3008A Power source 220-240V Power consumption Dimension (Length/width/height)

  • Page 17: Contact Us

    Contact Us 31/F,YHC Tower,1 Sheung Yuet Road Kowloon Bay Kowloon Hong Kong 27 Tampines Industrial Avenue 5, T5 @ Tampines Singapore 528623 Ogawa OZ0968.indd 3/5/2015 5:57:54 PM...
  • Page 18 目录 安 安 全 说 明 保 修 权 限 主 要 部 件 及 附 件 手 控 器 说 明 部件名称及功能 产品的安装 以 产 品操作说明 性能指示 产 品保养 疑难解答 产品规格 联系我们 Ogawa OZ0968.indd 3/5/2015 5:57:54 PM...
  • Page 19 ● 健康注意事项 以下人士，请在使用前先咨询医生的意见： - 心脏病患者 - 怀孕 - 身体不适者 iii. 以下情况请勿使用本产品 ● 当一次使用本产品超过15分钟时。 ● 小孩或残病人士在无人监督的情况下。 ● 睡前。 ● 产品外层破损。 ● 液体泼溅到产品上。 ● 使用过程中感到不寻常或剧烈疼痛。 ● 使用中过程中发觉任何机件故障或不寻常状况。 ● 打雷时 警告 ● 没有使用时，请拔下电源插头。 ● 请勿使用非OGAWA提供的配件。 ● 当电源线或插头损坏时，请勿使用并及时联系OGAWA服务中心进行维修检 查。 Ogawa OZ0968.indd 3/5/2015 5:57:54 PM...
  • Page 20 识经验的人必须在被告知相关风险以及正确使用方法，并在有人指导并监督的 情况下使用该产品。 ● 儿童不能在产品上玩耍。 ● 儿童必须在有监管的条件下才能对该产品进行清洁及维护。 ● 为确保安全及正确使用，使用前请务必详细参阅本说明书。 ● 过度使用可能会导致产品过热或缩短产品寿命，重复使用时，须让产品冷却一 段时间后再使用。 ● 使用时发出的声响属正常，这是由产品振动而产生的。 ● 正在接受药物或医疗治疗者，请在使用前咨询医师。若您感觉不适，请勿使用 本产品。 ● 如果在低温室中使用，请勿骤然升高温度。建议将温度逐渐升高调整到正常温 度后。 ● 若将产品存放于低温或高温的环境中，建议您在一小时后才进行使用本产品以 达到最佳的按摩体验 ● 请勿拆卸本产品。触碰内部机件可能导致故障或触电意外。 ● 请勿用潮湿的手安插或拔出电源插头。 ● 当电源插座有松动时，请勿使用。 ● 如果电源线破损，必须由该产品的制造商、售后服务提供商或者由类似有资质 的个人维修，以避免不良后果的产生。 ● 该产品有加热表面，对于热不敏感的人必须小心使用。 最高机芯承受用户重量是120公斤。 ● Ogawa OZ0968.indd 3/5/2015 5:57:54 PM...
  • Page 21 该产品仅限于与所提供的电源使用。 ● 血 此设备可以让年龄从8岁以上儿童，肢体，感官或心智能力有缺陷，或者缺乏经验知 ● 识的人使用，如果他们被监督，或者有经过有关使用本产品安全方式和理解其危害性 的指导。 如果儿童不受监督，不能进行产品的清洁和用户维护。 ● 儿童不得把产品当玩具玩。 ● 保修权限 知 1. 本保修权限不可转让。 的 2. 本保修服务仅对在OGAWA购买的产品有效。 3. 当要求保修服务时，请出示购买证明（正本收据）。 4. 所有保修项目，包括但不限于这些健身及适销性的保修项目有效期限需视保修政策 而定。 5. 因错误使用、处理不当以及未经授权私自改装和维修产品而导致的损坏，不属于保 一 修范围。 6. 此保修范围不包括不属于产品本身的附件。 7. 此保修范围不适用于租凭、交易、商业、机构或其他非住宅用户。 用 8. 此保修范围内所涉及的维修服务需经过OGAWA授权，且必须由授权的技术人员维 修。 温 9. 若需更换的维修附件缺货，OGAWA有权采用替代配件进行维修。 以 质...
  • Page 22 手 主要部件及附件 按摩头 可拆洗布套 气囊按摩 倒背拉手 电源线 手控器 按摩椅收合 背后收纳袋 Ogawa OZ0968.indd 3/5/2015 5:57:54 PM...
  • Page 23 手控器说明 Ogawa OZ0968.indd 3/5/2015 5:57:54 PM...
  • Page 24 4. 揉捏键 - 用于背部揉捏按摩功能 5. 推拿键 - 用于背部推拿按摩功能 6. 揉捏宽度调节键- 用于背部揉捏按摩时宽度调节 7. 揉捏定点按摩键 - 用于背部推拿按摩时订单调节 8. 塑腿键- 用于座部腿侧处进行气囊按摩 9. 塑臀键 - 用于座部臀部处进行气囊按摩 10. 塑性键 - 用于座部腿侧/臀部处进行气囊按摩 11. 强度键 - 用于气囊按摩强、弱调节 12. 温热键 - 用于背部按摩温热功能 13. 开关键 - 用于功能的开启及关闭 Ogawa OZ0968.indd 3/5/2015 5:57:53 PM...
  • Page 25 产品的安装 。 第一步：将背部向后扳起，竖起背部。请确认背部被完全固定 如图所示（可以听到“咔”的声音） <本体背部> <靠背圆插头> 第二步：靠背插头与本体插头的链接 将靠背圆插头与本体圆插头表面的箭头对准， 径直对插，并确认插到位。 注意：若未插到位，会出现按摩头不运转的现象。 本体圆插头 第三步：连接电源线。 proper connection 如图所示 靠背拆卸说明 注意：拆卸前检查背部按摩机芯复位至最底部；将开关 电源从插座拔出，方可进行操作。 1. 将靠背圆插头与本体圆插头拔出。 2. 按下按钮，将背部协放如图所示。 8.indd 3/5/2015 5:57:55 PM...
  • Page 26 的时间等会亮起。 3. [ 智能模式键 ] 按下智能模式键，全背、揉捏、温热、塑形模式、充气弱档指示灯亮，并开启温热、揉捏与 行走、塑形充气模式弱档、一直持续循环直到15分钟停止行走揉捏、温热、充气功能。 在智能模式下，可按温热键开关温热，按充气强度键改变充气强度，按其他功能键（除宽度 调节键），将关闭只能模式，进入相应其他功能；再按一次智能模式键，将会关闭智能模式 并停止行走揉捏、温热、充气功能。 背部按摩模式的使用 1. [ 揉捏键 ] 按揉捏键，切换到揉捏按摩功能（对应的按键灯亮起）。 再按此键，将停止揉捏，对应的按键灯熄灭。 2. [ 上/下] 当按摩头揉捏工作时，上/下定点键才会作用。 长按上键时，机芯向上行走，直到放开按键或机芯碰到上行程开关时上才会停止行走。 长按下键时，机芯向下行走，直到放开按键或机芯碰到下行程开关时下才会停止行走。 3. [ 推拿键 ] 按推拿键，切换到推拿按摩功能，对应的按键灯亮起，预设为全程行走。 再按一下此键，关闭推拿，对应的按键灯熄灭。 4. [ 宽度键 ] 只有在推拿状态下，宽度键才会作用。 在进行行走功能时，每按一次，可以旋转按摩头定角度来调整按摩头的宽度。 Ogawa OZ0968.indd 3/5/2015 5:57:53 PM...
  • Page 27 产品操作说明 5. [ 全背 ] , [上背] , [下背] 全背、上背、下背键三个键为选择机芯行走的距离或范围，如果3个键未按时，就预 设为全背键的全程行走功能，如果揉捏、推拿键未按时，预设为揉捏。 按全背键，机芯行走范围设为全程，同时对应的按键灯亮起；全背、上背、下背键 为选择机芯行走的距离或范围，如果3个键未按时，就预设为全背键的全程行走功能， 如果揉捏、推拿键未按时，预设为揉捏。按上背键，机芯行走范围设为上半部位，对 应的按键灯亮起；按下背键，机芯行走范围设为下半部位，同时对应的按键灯亮起。 6. [ 温热键 ] 只有揉捏、推拿、智能开启后，温热键才会作用。 当按下此键时，机芯开启温热，对应的指示灯亮起；当再按下此键时，机芯关闭 温热，对应的按键灯熄灭。 气囊模式的应用 1. 按下塑腿键 指示灯亮起，主要针对大腿以及骨盆周围进行气囊按摩。 2. 按下塑臀键 指示灯亮起，主要是座部气囊充气，进行臀部按摩。 3. 按下塑性键 指示灯亮起，骨盆周围气囊与座部气囊交替充气，对骨盆、大腿及臀部进行交替 按摩。 4. 按下强弱键 用来设定气囊强弱的选择。预设为弱档。 按一下 转换为强档，按一下 转换为弱档，当充气键关闭时，指示灯灭。 在不关掉开关键的情况下，同时保持强弱档记忆的功能。 注意: -如感觉按摩力度过大，可将背部靠垫盖住使用。...
  • Page 28 倒背拉手 5. 靠背使用说明 靠背可依个人喜好调节角度。 A. 倒背 在倒背前，请确保按摩椅的背后以及前端无任何阻碍物。 拉住拉手，背部向后靠。 B. 复位： 拉住拉手，使椅子复位为原始状态。 6. 轻便移动轮 简易滑轮设计，以后倾仰角度技能轻易移动。 注意 --注意使用完毕后 按下电源开关键，指示灯闪烁，机芯复位，动作停止， 电源切断。请将插头从插座中拔出。 --产品设定机芯按摩不在工作的时候处下最低点。 如果在机芯还没有回到底部时就切断电源，那么下次 开机的时候，机芯会自动复位到最低点。 --为安全起见，产品有15分钟的定时功能。15分钟后自 动关机。...
  • Page 29 3. 导热功能能增加指压及搓揉的按摩效果，并促进血液循环。 ● 4. 遥控器易操作。 ● 5. 使用15分钟后，产品自动停止操作。 ● 6. LED 显示灯。 清 使用效果 ● 1. 缓解肌肉疼痛 ● 2. 缓解精神紧张并降低压力 ● 3. 促进血液循环 ● 在不使用时，要先按下[开关]键，请勿立即切断电源，需待滚轮回复到底部及指示灯熄 ● 灭后才切断电源。 使用完毕之后，请按下’开/关’键，产品将停止操作，按摩滚轮将自动复位。复位完成 提 后，可以安全拔出电源线。 ● ● ● ● ● Ogawa OZ0968.indd 3/5/2015 5:57:55 PM...
  • Page 30 产品保养 贮藏 ● 请将置放于安全、干爽通风的地方。 ● 远离尖状物以免刮破按摩椅表面。 ● 请勿将电线缠绕按摩椅。 清洁 ● 清洗时只须用柔软微湿的海绵抹拭即可。 ● 清洗前切记关掉电源并待按摩椅冷却。 ● 将按摩椅远离水或其他液体。 ● 切勿用清洁剂、刷子、汽油、煤油、玻璃清洁剂或者稀释剂清洗按摩椅。 提示 熄 ● 为了避免加热按摩垫外套破损，在调整按摩位置时，请不要依靠在按摩垫上。 ● 请勿用身体阻挡在移动中的按摩机制。 成 ● 使用过程中，避施力过度于按摩椅以防受伤。 ● 请勿自行维修本产品，如需维修服务，请与OGAWA售后服务中心联系。 Ogawa OZ0968.indd 3/5/2015 5:57:55 PM...
  • Page 31 启动。 ● 按[导热] 键前先按指压功能键 使用过程中，控制器可以 操 ● 长时间操作后，按摩器引擎的温度若过高，按摩器 作，但按摩器无法操作 将自动处于温度保护状态。请关闭电源并暂停使用 30~50分钟以上让引擎内部散热。 背部按摩功能无法操作。 ● 电源开关打开 ● 电源线插好 突然停止操作。 ● 通电 ● 电线接好 产品规格 产品名称 MODA sofa 产 品 型 号 额 定 电 压 伏 特 额 定 频 率 ～...
  • Page 32 Singapore 528623 Malaysia . Singapore . Vietnam . Philippines . Indonesia . Myanmar . India . China Hong Kong . Taiwan . Turkey . Pakistan . Saudi Arabia . Mauritius . Russia . France Canada Ogawa OZ0968.indd 29 3/5/2015 5:57:55 PM...

This manual is also suitable for:

Os 3008a
