it

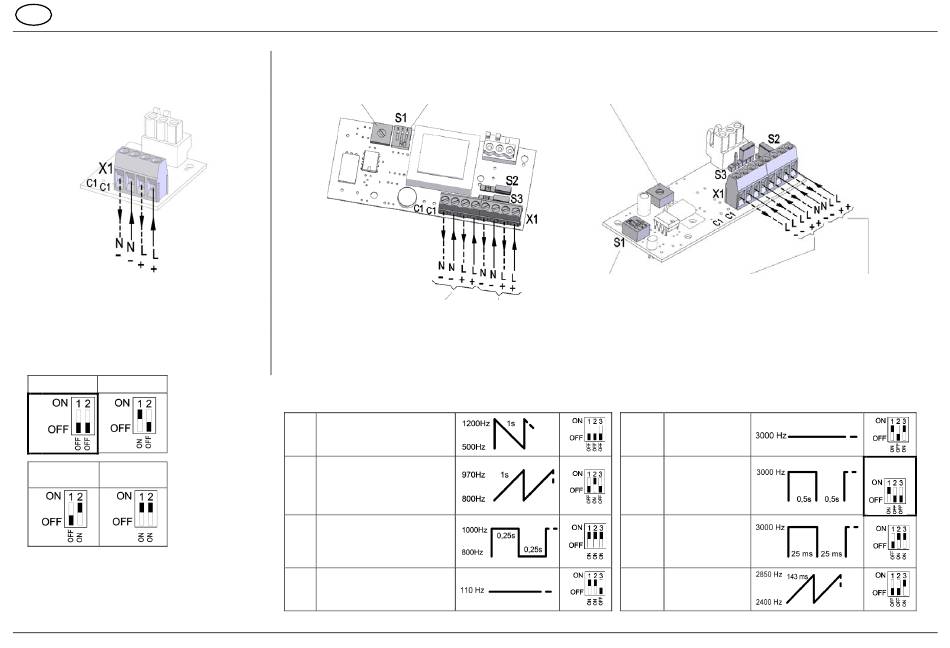

Collegamento elettrico: (Scheda nella parte inferiore)
PY X-M-05/ PY X-M-10/ PY X-L-15 (CPR)
AC:
DC:
Collegamento tensione operativa
Impostazione della frequenza di flash
Con l'interruttore S1 della scheda all'interno della
calotta è possibile impostare la frequenza di
flash, v. tabella sotto.
1 Hz 0,75 Hz
*
0,5 Hz 0,1 Hz
* Impostazione di fabbrica
02/2022
Manuale sintetico PY X-M(A)-05/ PY X-M(A)-10
Versione ca
Regolazione volume Selettore toni
ca:
cc:
Collegamento tensione operativa
dal segnalatore acustico
S2/ S3: impostazione per controllo congiunto/separato di luci e segnalazione acustica
(v. manuale d'uso digitale www.pfannenberg.com/manuals)
Impostazione dei toni (PY X-MA-05, PY X-MA-10/ PY X-LA15)
Configurazione S1 sulla scheda di collegamento (nella parte inferiore), v. tabella sotto
Dente di sega
2
DIN 33404-3 (segnale di
emergenza) PFEER PTAP
Tono ascendente
9 Allarme antincendio
UK BS5839-1
Tono alternato
UK BS5839-1, Allarme an-
131
tincendio passaggio a li-
vello
160
Tono continuo (horn)
* Impostazione di fabbrica
PY X-MA-05/ PY X-MA-10/ PY X-LA-15
Regolazione volume
Selettore
toni
Collegamento tensione
operativa della luce flash
161
162
163
164
8/10
PY X-L-15/ PY X-LA-15
Versione cc
ca:
cc:
Collegamento tensione Collegamento tensione
operativa dal segnala- operativa della luce flash
tore acustico
.
Tono continuo
Tono interrotto
Tono interrotto
Tono ascen-
dente
*
086050003
