Pfannenberg PY X-M-05 Quick Manual page 6

fr

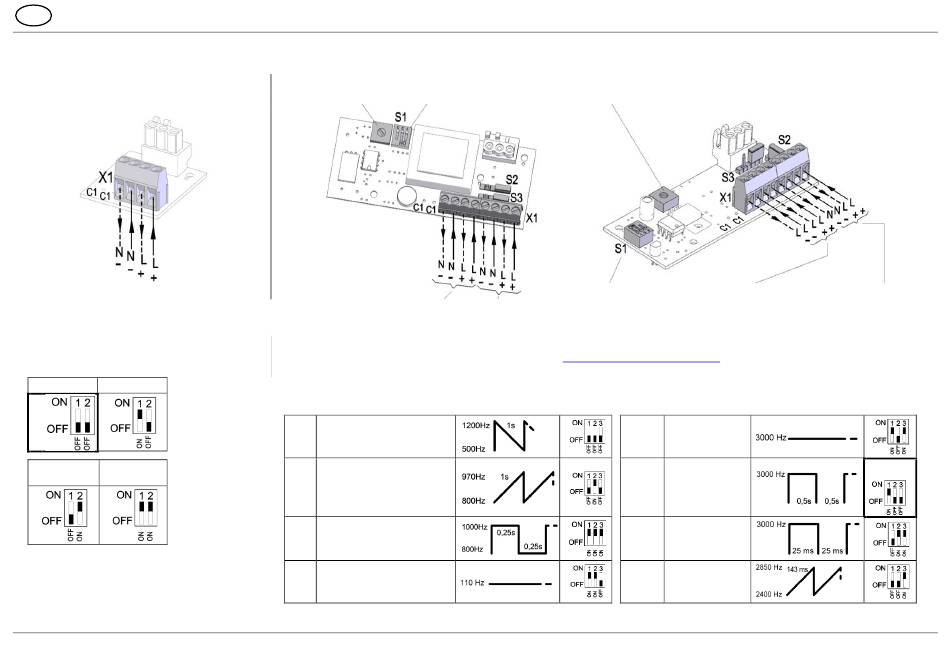

Branchement électrique :
(Platine de raccordement, dans la partie inférieure)
PY X-M-05/ PY X-M-10/ PY X-L-15 (CPR)
CA:
CC:
Raccordement de la tension de service
Réglage de la fréquence du flash
La fréquence du flash se règle à l'aide du com-
mutateur S1 sur la platine dans le capot, voir
tableau ci-dessous.
1 Hz 0,75 Hz
*
0,5 Hz 0,1 Hz
* Réglage d'usine
02/2022
Notice abrégée PY X-M(A)-05/ PY X-M(A)-10
Version CA
Réglage du volume sonore Commutateur de tonalité
CA:
CC:
Raccordement de la tension de Raccordement de la ten-
service (sirène) sion de service (feux
flash)
S2/ S3 : Réglage pour la commande commune / séparée des éléments de lumières / son
(cf. instructions de service en ligne
Réglage des types de sons (PY X-MA-05, PY X-MA-10/ PY X-LA15)
Positionner le commutateur S1 sur la platine de raccordement comme suit .
2 Dent de scie
DIN 33404-3 (signal de dé-
9
tresse)
131
PFEER PTAP
160 Sirène montante
Réglage d'usine
*
PY X-MA-05/ PY X-MA-10/ PY X-LA-15
Réglage du volume sonore
Commutateur
de tonalité
www.pfannenberg.com/manuals)
:
161
162
163
164
6/10
PY X-L-15/ PY X-LA-15
Version CC
CA:
CC:
Raccordement de Raccordement de la tension
la tension de de service (feux flash)
service (sirène)
Son continu
Son intermittent
Son intermittent
Sirène montante
*
086050003
