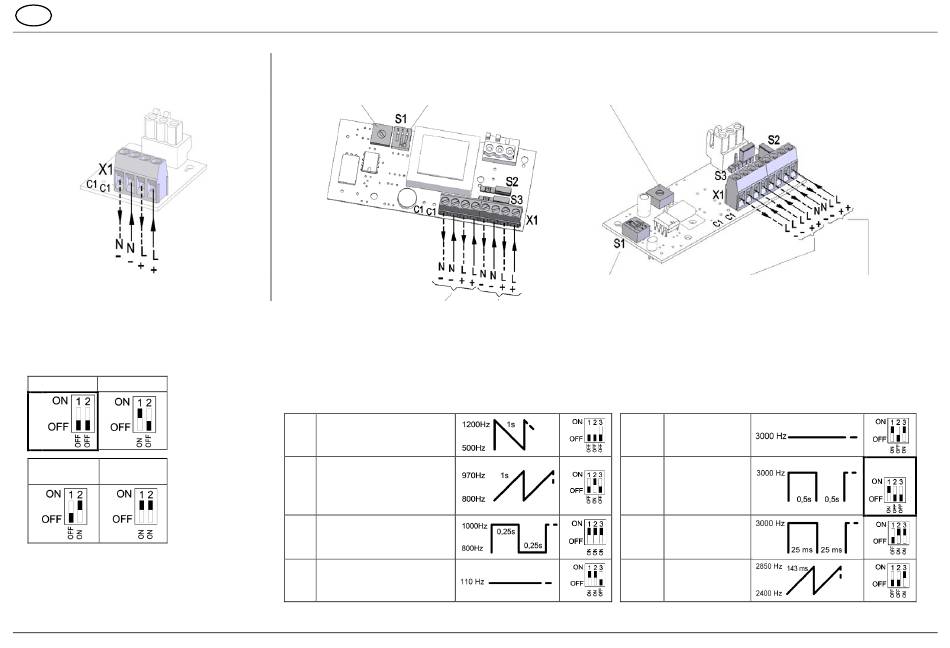

Elektrischer Anschluss: (Platine im Unterteil)
PY X-M-05/ PY X-M-10/ PY X-L-15 (CPR)
AC:
DC:
Betriebsspannungsanschluss
Einstellung der Blitzfrequenz
Mit dem Schalter S1 auf der Platine in der Haube
wird die Blitzfrequenz eingestellt,
siehe Tabelle unten.
1 Hz 0,75 Hz
*
0,5 Hz 0,1 Hz
* Werkseinstellung
02/2022
Kurzanleitung PY X-M(A)-05/ PY X-M(A)-10
AC-Version
Lautstärkeregler Tonartenschalter
AC:
DC:
Betriebsspannungsanschluss Betriebsspannungsan-
Schallgeber schluss Blitzleuchte
S2/ S3: Einstellung für gemeinsame/ getrennte Ansteuerung des Leuchten-/ Schallgeberteils
(siehe digitale Betriebsanleitung, www.pfannenberg.com/manuals)
Einstellung der Tonarten (PY X-MA-05, PY X-MA-10/ PY X-LA15)
Mit dem Schalter S1 auf der Anschlussplatine im Unterteil wird die Tonart eingestellt, siehe Tabelle unten.
Sägezahn
2
DIN 33404-3 (Notsignal)
PFEER PTAP
Ansteigender Ton
9 Feueralarm
UK BS5839-1
Wechselton
131 UK BS5839-1,
Feueralarm Bahnübergang
160 Dauerton (Horn)
* Werkseinstellung
PY X-MA-05/ PY X-MA-10/ PY X-LA-15
Lautstärkeregler
Tonarten-
schalter
161
162
163
164
2/10
PY X-L-15/ PY X-LA-15
DC-Version
AC:
DC:
Betriebsspannungsan- Betriebsspannungsan-
schluss Schallgeber schluss Blitzleuchte
Dauerton
Unterbrochener
Ton
Unterbrochener
Ton
Ansteigender
Ton
*
