eibDUO
eibSOLO Schaltaktoren

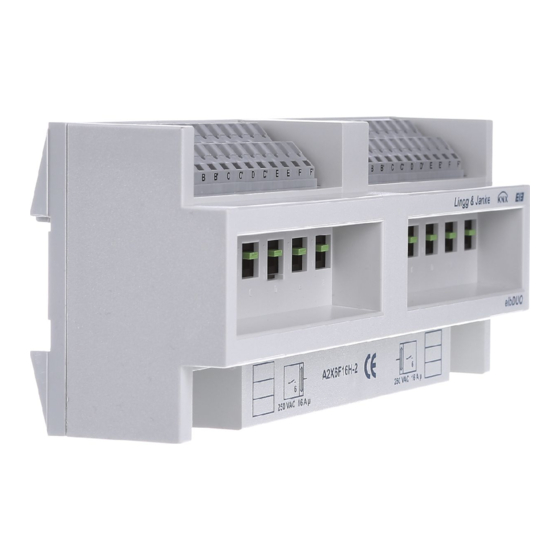

Der 6-fach / 12-fach Schaltaktor der eibDUO /eibSOLO
Serie sind besonders geeignet zum Schalten von hohen,
auch kapazitiven Lasten mit hohen Einschaltströmen
( C-Last ).
Der 12-fach Aktor ( 2x6-fach) besitzt 2 Busankoppler.
Die Schaltleistung pro Kontakt beträgt 16A bei 250V
AC, dabei kann jedem Kanal eine eigene Phase
zugeordnet werden. Jeder Kontakt ist auf eine
schraublose Doppelklemme geführt. Dadurch ist ein
normgerechtes Durchschleifen der Phase und eine
Doppelbelegung der Ausgangs-klemme problemlos
möglich. Eine Handbedienung pro Kanal, die auch als
Schaltzustandsanzeige dient, rundet die
Installationsgerechte Ausführung ab.
Die Aktoren können bei Bedarf auch mit KNX-SECURE
in Betrieb genommen werden.
max. Gruppenadressen 95 ( 2x bei A2X6F16H-2 )
max. Secure Group Key 64 ( 2x bei A2X6F16H-2-SEC )
Versorgungsspannung 24V DC über EIB
Hilfsspannung nicht erforderlich
Schutzart IP 20
Abmessungen 216 x 90 x 65 ( 12 TE )
108 x 90 x 65 ( 6TE )
Montage Hutschiene 35mm
6
10 Schaltspiele
mech. Lebensdauer
Betriebstemperatur
-5 .... +45 °C
Kontaktnennbelastung
16A / 250V 50..60Hz
Schaltleistung max. ( 10A )
Glühlampenlast 3680W
Leuchtstofflampen ( LL )
kompensiert 3680 W
unkomp.
( C max 200uF )
NV-Halogen mit Trafo 2000W
Die Gesamtbelastung darf nicht zu einer
Überschreitung der Betriebstemperatur führen !

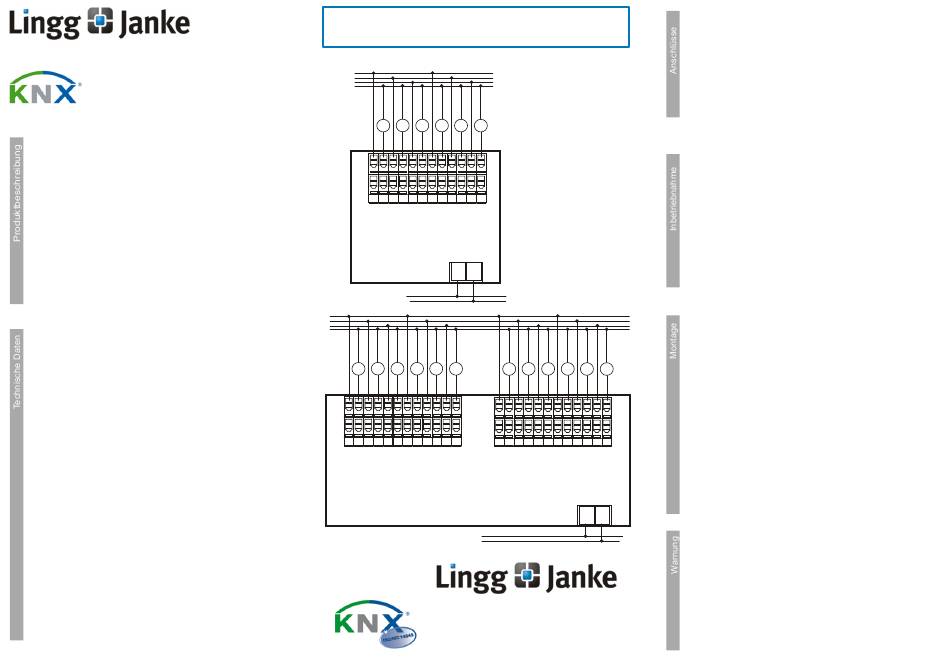

A2X6F16H-2 / A2X6F16H-2-SEC A2X6F16H-2 / A2X6F16H-2-SEC
A6F16H-2 / A6F16H-2-SEC
L1 L1
L2 L2
L3 L3
N N
X X X X X X X X X X X X
A A A` A` B B B` B` C C
A6F16H-2 / A6F16H-2-SEC
_ _
KNX KNX
+ +
L1 L1
L2 L2
L3 L3
N N
X X
X X X X X X
A A A` A` B B B` B` C C C` C` D D D` D`
2500 W
C` C` D D D` D` E E E` E` F F F` F`
X X X X X X X X X X X X X X
E E E` E` F F F` F`
A A A` A` B B B` B` C C C` C` D D D` D` E E E` E` F F
A2X6F16H-2 / A2X6F16H-2-SEC
_ _
KNX KNX
+ +
Dokument Version 5.21
Lingg & Janke OHG (+49) 7732 - 94557-50
Zeppelinstr. 30 support@lingg-janke.de
D-78315 Radolfzell www.lingg-janke.de
- Die obere und untere Etage der Klemmen
A bis F`sind intern elektrisch verbunden.
- Anschlußquerschnitt: 0,08 - 2,5 mm²
- Abisolierlänge des Leiters: 5 - 6 mm
- Zulässige Leitertypen: - eindrähtig
Die Programmierung der Geräte erfolgt über die ETS
Software und der entsprechenden Schaltaktoren
Applikation
Die aktuelle Version erhalten Sie per Download
unter: www.lingg-janke.de im Bereich Service.
Die KNX Association empfiehlt im Secure-Betrieb
den Codeaufkleber vom Gerät zu entfernen.
Das Applikationsprogramm darf nur komplett, niemals
partiell, in das Gerät übertragen werden, da es sonst
zu Funktionsstörungen kommen kann.
Das Gerät ist zur Montage auf einer Hutschiene nach
DIN EN 50022-35x7,5 vorgesehen.
Zur Montage ist das Gerät von oben auf die Hutschiene
anzusetzen und mit einem kurzen, kräftigen Druck auf
die untere Gehäusekante auf der Schiene einzurasten.
X X
Die Demontage des Gerätes erfolgt werkzeuglos durch
einfaches nach oben Schieben des Gerätes auf der
Hutschiene, wobei der Schaltaktor dann oben von der
Hutschiene gelöst werden kann. Dabei darf keine Gewalt
angewendet werden, damit die Klemmhaken nicht
beschädigt werden.
F` F`
Das Anschließen der Leiter an den schraublosen Klemmen,
erfolgt durch einstecken eines Schlitzschraubendrehers in
das jeweils über dem Anschluß befindliche Montageloch,
wodurch die Klemmöffnung für den Leiter geöffnet wird. Nach
dem Einstecken des Leiters erfolgt die Klemmung durch
Entfernen des eingesteckten Schraubendrehers.
Das Gerät darf nur von einer zugelassenen Elektrofachkraft
installiert und in Betrieb genommen werden!
Sind die 230V Ausgänge an verschiedenen Außenleitern
angeschlossen, die nicht durch dasselbe Schutzorgan
gesichert werden, muss auf dem Gerät gut sichtbar darauf
hingewiesen werden!
Die geltenden Sicherheits- und Unfallverhütungsvorschriften
sind zu Beachten!
Das Gerät darf nicht geöffnet werden. Ein defektes Gerät ist
unverzüglich auszutauschen und an die Lingg & Janke OHG
zurück zu senden!
- mehrdrähtig
- feindrähtig, auch mit
verzinnten Einzeladern
- feindrähtig mit Aderendhülse
