ECO+ Schaltaktoren
mit Binäreingang
SECURE
und Handbedienung
BEA4Fx16H-E / BEA8fx16H-E
BEA4Fx16H-SEC / BEA8Fx16H-SEC
Die Schaltaktoren mit Binäreingang der ECO-Serie sind
besonders geeignet zum Schalten von hohen, auch kapazitiven
Lasten mit hohen Einschalt-strömen (C-Last). Die Schaltleistung
pro Kontakt beträgt 16A bei 250V AC, dabei kann jedem Kanal
eine eigene Phase zugeordnet werden. Jeder Kontakt ist auf
eine separate Schraubklemme geführt.
Zusätzlich ist ein 4-/8-fach Binäreingang für potentialfreie
Kontakte oder 230V Signalspannung vorhanden
Jeder Kanal verfügt über eine Taster zur Handbedienung und
eine Status LED.
Die Aktoren können bei Bedarf auch mit KNX-SECURE in
Betrieb genommen werden.
80
max. Gruppenadressen
max. SECURE Group Keys 64
24V DC über KNX
Versorgungsspannung
Hilfsspannung nicht erforderlich
Schutzart IP 20
Abmessungen 159 x 90 x 60mm (9 TE) (BEA8xx)
108 x 90 x 60mm (6TE) (BEA4xxx)
Hutschiene 35mm
Montage
6
10 Schaltspiele
mech. Lebensdauer
Betriebstemperatur -5 .... +45 °C
Kontaktnennbelastung 16A / 250V 50..60Hz
Glühlampenlast 3680W
Schaltleistung max.
Leuchtstofflampen
kompensiert 3680 W
Die Gesamtbelastung darf nicht
unkomp.
zu einer Überschreitung der
Betriebstemperatur führen !
NV-Halogen mit Trafo 2000W
Eingänge: potentialfrei
230V AC
max. Länge 100m
zulässige Leitertypen: starr
( Aktorklemmen )
flexibel mit
Aderendhülse
zulässige Leitertypen: starr
( Binäreingangklemmen)
flexibel mit
Aderendhülse
L1 L1
L2 L2
L3 L3
N N
Progr.
Taste
_ _
+ +
KNX
L1 L1
L2 L2
L3 L3
N N
Progr.
Taste
_ _
+ +
KNX
Die beiden Busklemmen
sind intern durchverbunden.
2500 W
( C max 200uF )
Das Gerät ist zur Montage auf einer Hutschiene nach
DIN EN 50022-35x7,5 vorgesehen.
(BEA4FK16-E / BEA8FK16-E)
Das Gerät darf nur von einer zugelassenen Elektrofachkraft
(BEA4F230-E / BEA8F230-E)
installiert und in Betrieb genommen werden!
Sind die 230V Ausgänge an verschiedenen Außenleitern
0,2 - 6mm²
angeschlossen, die nicht durch dasselbe Schutzorgan
0,2 - 4mm²
gesichert werden, muß auf dem Gerät gut sichtbar darauf
hingewiesen werden!
Die geltenden Sicherheits- und Unfallverhütungsvorschriften
0,2 - 4mm² sind zu Beachten!
Das Gerät darf nicht geöffnet werden. Ein defektes Gerät ist
0,25 - 2,5mm²
unverzüglich auszutauschen und an die Lingg & Janke OHG
zurück zu senden!

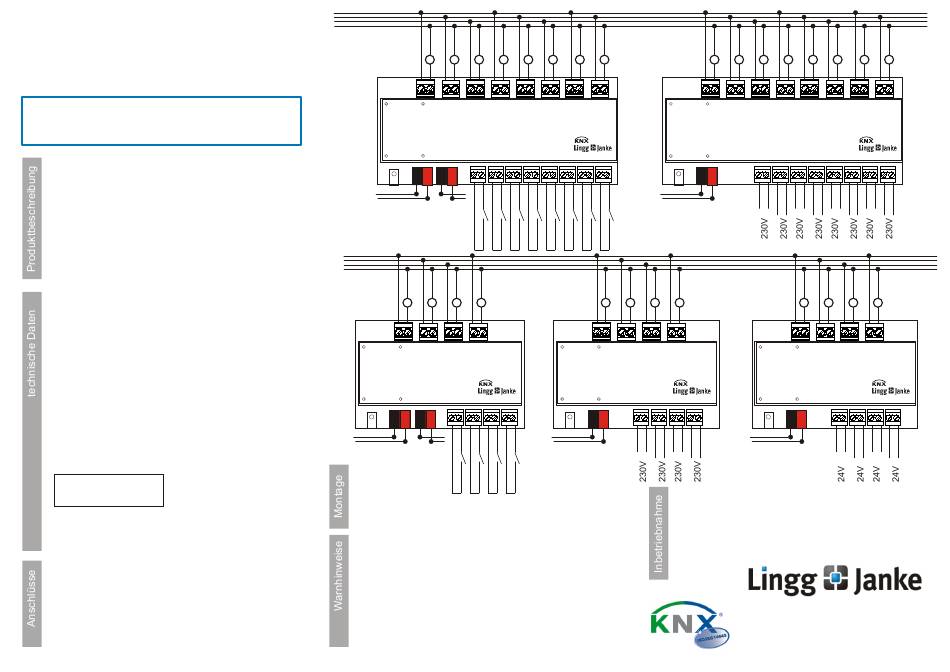

X X X X X X
L L` L L` L L` L L` L L` L L`
OUT
CH1 CH2 CH3 CH4 CH5 CH6
A B C D E F
I I` I I` I I` I I` I I` I
Die beiden Busklemmen
sind intern durchverbunden.
X X X X
L L` L L` L L` L L`
OUT
CH1 CH2 CH3 CH4
BEA4FK16H-E
ECO
A B C D
Progr.
I I` I I` I I` I I`
Taste
_ _
+ +
KNX
X X X X
L L` L L` L L` L L`
CH7 CH8 CH1 CH2
BEA8FK16H-E
ECO
G H
Progr.
I` I I` I I`
Taste
_ _
+ +
KNX
X X X X
L L` L L` L L` L L`
OUT
CH1 CH2 CH3 CH4
BEA4F230H-E
ECO
A B C D
Progr.
L N L N L N L N
Taste
_ _
+ +
KNX
Die Programmierung der Geräte erfolgt über die
ETS Software und der entsprechenden Schalt-
aktoren Applikation
Die aktuelle Version erhalten Sie per Download
unter: www.lingg-janke.de im Bereich Service.
Die KNX Association empfiehlt im Secure-
Betrieb den Codeaufkleber vom Gerät zu
entfernen.
X X X X X X
L L` L L` L L` L L` L L` L L`
OUT
CH3 CH4 CH5 CH6 CH7 CH8
BEA8F230H-E
ECO
A B C D E F G H
L N L N L N
L N L N L N L N L N
X X X X
L L` L L` L L` L L`
OUT
CH1 CH2 CH3 CH4
BEA4F24H-E
ECO
A B C D
I I Í I I I I I
Dokument Version 4.21
Lingg & Janke OHG (+49) 7732 - 94557-50
Zeppelinstr. 30 support@lingg-janke.de
D-78315 Radolfzell www.lingg-janke.de
