Jalousieaktoren
mit Handbedienung
J2F6H-E / J4F6H-E / J6F6H-E
Die Jalousieaktoren der ECO-Serie können 2 / 4 / 6
unabhängige 230V Jalousieantriebe ansteuern.
Die Schaltleistung pro Kontakt beträgt 6A bei 250V AC, dabei
kann jedem Kanal eine eigene Phase zugeordnet werden.
Jeder Kontakt ist auf eine separate Schraubklemme geführt.
Jeder Kanal verfügt über Taster zur Handbedienung und
LED Anzeigen für den Schaltstatus.
32
max. Gruppenadressen
24V DC über KNX
Versorgungsspannung
nicht erforderlich
Hilfsspannung
IP 20
Schutzart
Abmessungen J2F6H-E
J4F6H-E
J6F6H-E
Hutschiene 35mm
Montage
6
10 Schaltspiele
mech. Lebensdauer
Betriebstemperatur -5 .... +45 °C
Kontaktnennbelastung 6A / 250V 50..60Hz
Die Gesamtbelastung darf nicht
zu einer Überschreitung der
Betriebstemperatur führen !
zulässige Leitertypen: starr
flexibel mit
Aderendhülse
Das Gerät ist zur Montage auf einer Hutschiene nach
DIN EN 50022-35x7,5 vorgesehen.

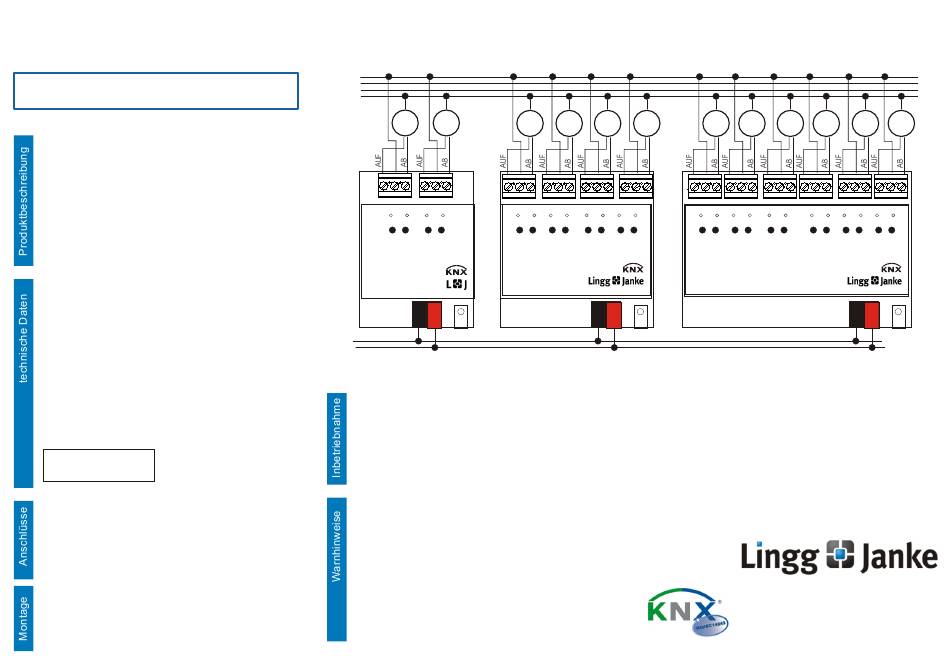

L1 L1
L2 L2
L3 L3
N N
KNX
_ _
53 x 90 x 60 (3 TE) + +
71 x 90 x 60 (4 TE)
106 x 90 x 60 (6 TE)
Die Programmierung der Geräte erfolgt über die ETS Software und
der entsprechenden Schaltaktoren Applikation Die aktuelle
Version erhalten Sie per Download unter: www.lingg-janke.de im
Bereich Service.
Das Gerät darf nur von einer zugelassenen Elektrofachkraft
installiert und in Betrieb genommen werden!
0,2 - 4mm²
0,25 - 2,5mm²
Sind die 230V Ausgänge an verschiedenen Außenleitern
angeschlossen, die nicht durch dasselbe Schutzorgan gesichert
werden, muß auf dem Gerät gut sichtbar darauf hingewiesen
werden!
Die geltenden Sicherheits- und Unfallverhütungsvorschriften
sind zu Beachten!
Das Gerät darf nicht geöffnet werden. Ein defektes Gerät ist
unverzüglich auszutauschen und an die Lingg & Janke OHG
zurück zu senden!
M M
M M
L L
L L
OUT
OUT
UP DN UP DN UP DN UP DN
CH1 CH2
CH1 CH2
J2F6H-E
Progr.
Taste
M M M M
L L L L
OUT
OUT OUT
UP DN UP DN UP DN UP DN
CH3 CH4 CH1 CH2
J4F6H-E
Progr.
Taste
Lingg & Janke OHG
Zeppelinstr. 30
D-78315 Radolfzell
M M M M
L L L L
OUT OUT
UP DN UP DN UP DN UP DN
CH3 CH4 CH5 CH6
J6F6H-E
Progr.
Taste
