Lingg & Janke ECO+ Series Manual Operation

ECO+ ECO+
Jalousieaktoren
SECURE mit Handbedienung
J2F10H-SEC / J4F10H-SEC / J6F10H-SEC
J2F10H-E / J4F10H-E
Die Jalousieaktoren der ECO-Serie können 2 / 4 / 6
unabhängige 230V Jalousieantriebe ansteuern.
Die Schaltleistung pro Kontakt beträgt 10A bei 250V AC, dabei
kann jedem Kanal eine eigene Phase zugeordnet werden.
Jeder Kontakt ist auf eine separate Schraubklemme geführt.
Jeder Kanal verfügt über Taster zur Handbedienung und
LED Anzeigen für den Schaltstatus
Die Aktoren können bei Bedarf auch mit KNX-SECURE in
Betrieb genommen werden.
max. Gruppenadressen 86
max. Secure group keys 64
Versorgungsspannung 24V DC über KNX
Hilfsspannung nicht erforderlich
Schutzart IP 20
Abmessungen J2F10H-E
J4F10H-E
J6F10H-E
Montage
Hutschiene 35mm
6
mech. Lebensdauer 10 Schaltspiele
Betriebstemperatur -5 .... +45 °C
Kontaktnennbelastung 10A / 250V AC 50..60Hz
Die Gesamtbelastung darf nicht
zu einer Überschreitung der
Betriebstemperatur führen !
zulässige Leitertypen: starr
flexibel mit
Aderendhülse
Das Gerät ist zur Montage auf einer Hutschiene nach
DIN EN 50022-35x7,5 vorgesehen.

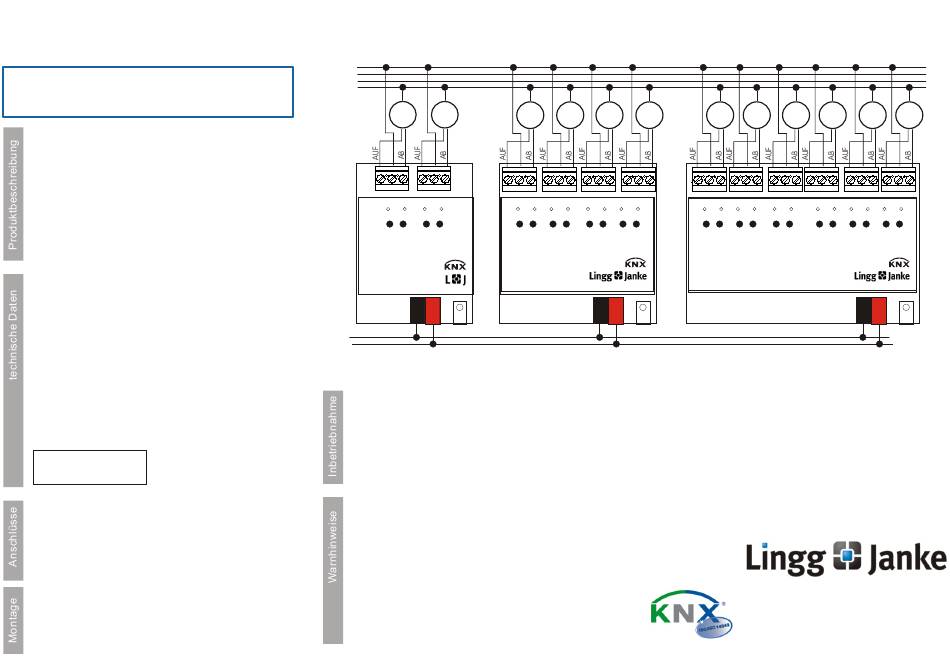

L1 L1
L2 L2
L3 L3
N N
/ J6F10H-E
KNX
_ _
+ +
53 x 90 x 60 (3 TE)
71 x 90 x 60 (4 TE)
106 x 90 x 60 (6 TE)
Die Programmierung der Geräte erfolgt über die ETS Software und
der entsprechenden Schaltaktoren Applikation Die aktuelle
Version erhalten Sie per Download unter: www.lingg-janke.de im
Bereich Service.
Die KNX Association empfiehlt im Secure-Betrieb den
Codeaufkleber vom Gerät zu entfernen.
Das Gerät darf nur von einer zugelassenen Elektrofachkraft
installiert und in Betrieb genommen werden!
0,2 - 4mm²
0,25 - 2,5mm²
Sind die 230V Ausgänge an verschiedenen Außenleitern
angeschlossen, die nicht durch dasselbe Schutzorgan gesichert
werden, muß auf dem Gerät gut sichtbar darauf hingewiesen
werden!
Die geltenden Sicherheits- und Unfallverhütungsvorschriften
sind zu Beachten!
Das Gerät darf nicht geöffnet werden. Ein defektes Gerät ist
unverzüglich auszutauschen und an die Lingg & Janke OHG
zurück zu senden!
M M M M
L L
L L
OUT OUT
UP DN UP DN
UP DN UP DN
CH1 CH2
CH1 CH2
J2FxH-E
Progr.
Taste
M M M M
L L L L
OUT
OUT OUT
UP DN UP DN
UP DN UP DN
CH3 CH4
CH1 CH2
J4FxH-E
Progr.
Taste
Lingg & Janke OHG
Zeppelinstr. 30
D-78315 Radolfzell
M M M M
L L L L
OUT OUT
UP DN UP DN UP DN UP DN
CH3 CH4 CH5 CH6
J6FxH-E
Progr.
Taste
Dokument Version 03.20
(+49) 7732 - 94557-50
support@lingg-janke.de
www.lingg-janke.de
