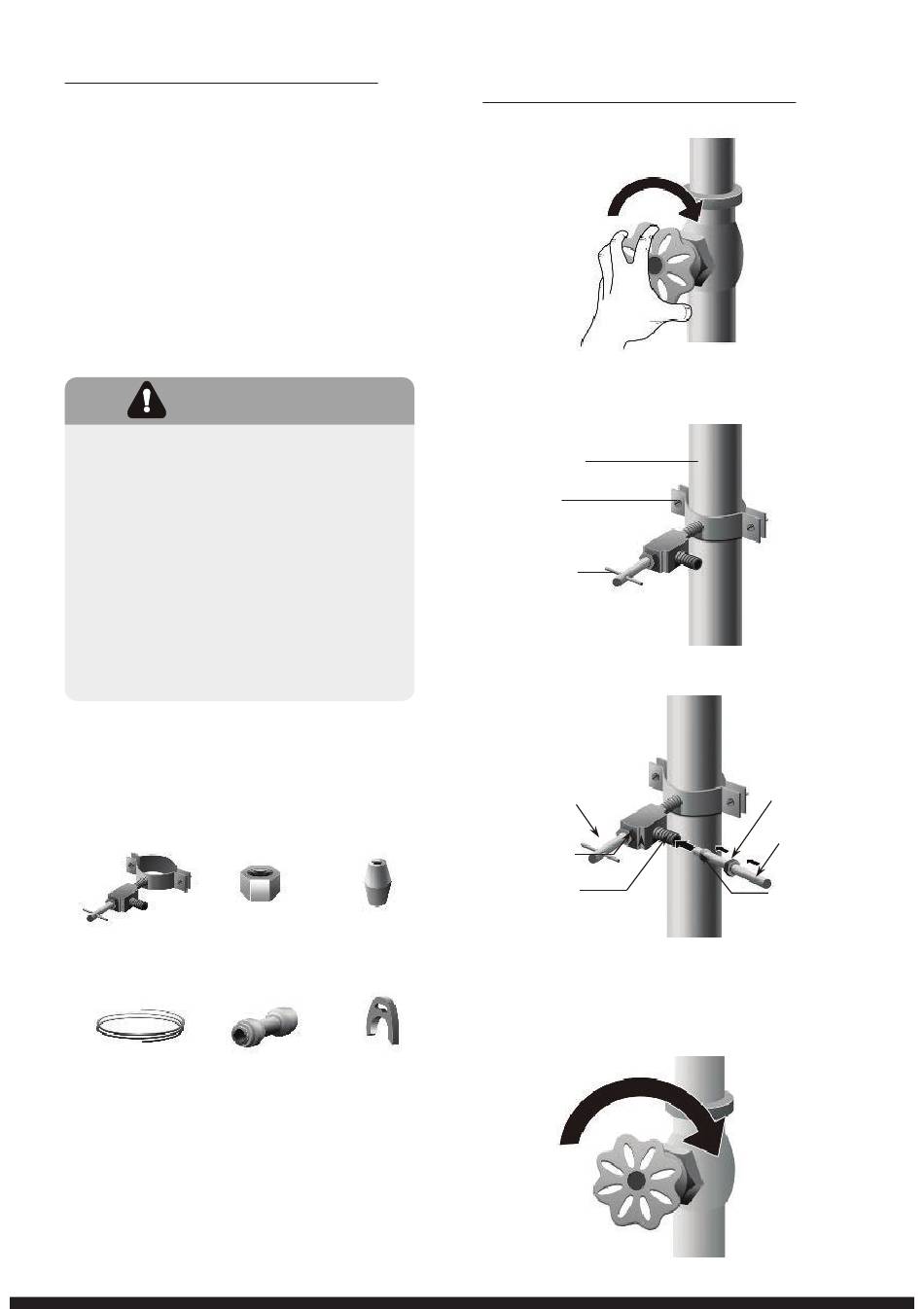

Installation des conduites d'eau
Le distributeur de glace et d'eau muni d'un filtre
est l'une des fonctionnalités utiles de votre nouvel
appareil. Pour favoriser une meilleure santé, le
filtre à eau enlève les particules indésirables de
l'eau.
Veuillez suivre attentivement les instructions ci-
dessous pour une installation correcte.
Pour que le distributeur de glace et d'eau
fonctionne correctement, une conduite d'eau
est nécessaire.
-la pression maximale de l'eau d'entrée est de
862 kPa;
-la pression minimale de l'eau d'entrée est de 207
kPa.
AVERTISSEMENT!
La connexion de l'eau doit être
effectuée par un plombier qualifié. Le
fonctionnement en dehors de la plage
de pression de l'eau pourrait entraîner
un dysfonctionnement ou des fuites
d'eau sévères et dommageables.
Dans les conditions normales, un verre de
200 cc (5,75 oz.) peut être rempli en
environ 10 secondes.
Si le réfrigérateur est installé dans une
zone à faible pression (au-dessous de 30
psi), vous pouvez installer une pompe de
surpression pour compenser la faible
pression.
Ce que vous devez avoir avant de
commencer
1. Perceuse électrique et trépan 1/4''.
2. Clé 1/2'' ou clé à molette.
3. Tournevis à tête plate et Philips.
(1) (2)
Vanne d'arrêt
de type selle compression
(sortie 1/4")
(4) (5)
Tube 1 Coupleur
d'extension 1/4"
Vous devriez acheter les parties
4.
No.1, No.2 et No.3 pour compléter
cette connexion. Vous pouvez
trouver ces articles vendus en un kit
dans une quincaillerie locale.
(3)
Une 1 virole
(manchon)
1/4"
(6)
2 Clips
Connexion à la ligne
d'alimentation en eau
Coupez d'abord l'alimentation en eau principale.
1.
Percez la conduite d'eau froide à l'aide d'une
2.
perceuse électrique et d'un trépan 1/4" et
raccordez la vanne d'arrêt de type selle.
Conduite
d'eau froide
Collier de
serrage
Vanne d'arrêt
Connectez le tube d'extension 1/4'' à la
3.
sortie de la vanne d'arrêt.
Vanne d'Arrêt
de Type Selle
Écrou
d'Emballage
Valve de
Sortie
Rincez le tube. Ouvrez l'alimentation en eau
4.
principale et rincez le tube jusqu'à ce que
l'eau soit claire. Ensuite, coupez l'eau à la
vanne d'eau après qu'environ un quart
d'eau a été évacué par le tube.
Écrou de Compression
Tube d'Extension
1/4"
Virole(manchon)
