Summary of Contents for CLAS OH 5309

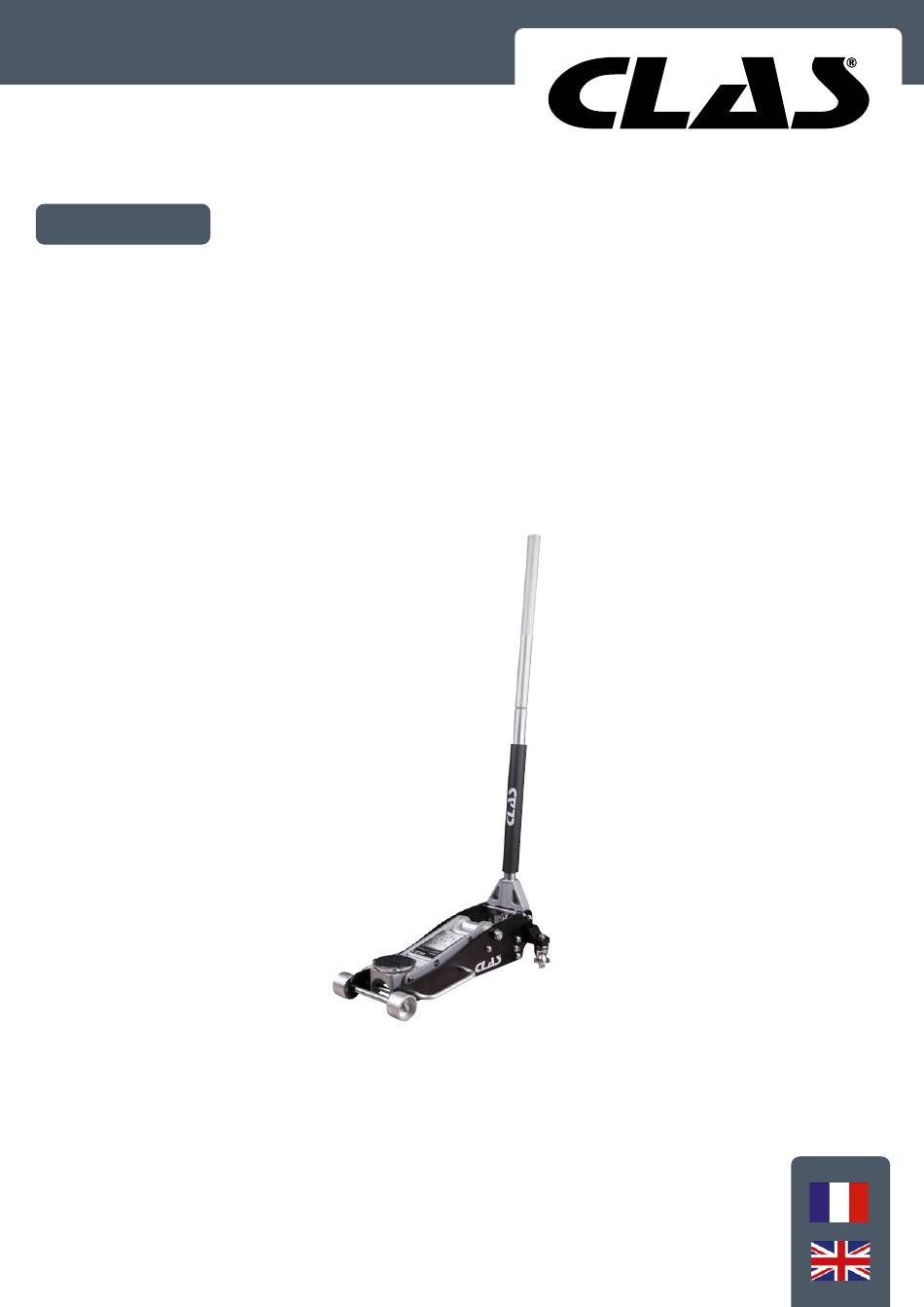

- Page 1 OH 5309 CRIC ROULEUR 1.25T ALU EXTRA PLAT 85mm EXTRA FLAT ALUMINUM TROLLEY JACK 1.25T 85mm clas.com...
- Page 2 Contact : You can reach us by mail sav@clas.com or by phone +33(0)4 79 72 69 18 or go directly to our website clas.com If you have changed your mind regarding your purchase, please return this product before you...
-
Page 3: Caractéristiques
OH 5309 CRIC ROULEUR 1.25T ALU EXTRA PLAT 85mm CARACTÉRISTIQUES Capacité nominale (charge de travail sécurisée) : 1250 Kg Taille abaissée : 85mm Taille maximum : 375mm Dimensions : 580x240x150mm Poids net : 11,5 Kg Norme : 2006/42/EC AVERTISSEMENT • Lire, étudier et comprendre tous les avertissements et toutes les consignes avant l’utilisation. -
Page 4: Entretien
OH 5309 CRIC ROULEUR 1.25T ALU EXTRA PLAT 85mm 2. Retirer la vis d’arrêt de la poignée (39) du collet de poignée et placer la poignée de la pompe dans le trou de l’embase du collet. S’assurer que la poignée soit posée de manière adéquate sur l’embase puis serrer la vis d’arrêt de la poignée (39). -
Page 5: Depannage
OH 5309 CRIC ROULEUR 1.25T ALU EXTRA PLAT 85mm DEPANNAGE Purge d’air 1. Tourner la vanne de décharge dans le sens inverse des aiguilles d’une montre un tour complet pour ouvrir. 2. Pomper la poignée huit fois. 3. Tourner la vanne de décharge dans le sens des aiguilles d’une montre pour fermer la vanne. - Page 6 OH 5309 CRIC ROULEUR 1.25T ALU EXTRA PLAT 85mm N° Description Qté. N° Description Qté. Tampon de semelle Rondelle 10 Vis de semelle Roulette arrière pivotante Semelle Support roulette arrière Base de semelle Écrou M10 Axe de liaison Axe collet de poignée...
-
Page 7: Specifications
OH 5309 EXTRA FLAT ALUMINUM TROLLEY JACK 1.25T 85mm SPECIFICATIONS Rated capacity (safe workink load): 1250 Kg Lowered height: 85mm Maximum height: 375mm Dimensions: 580x240x150mm Net weight: 11,5 Kg Norm : 2006/42/EC WARNING • Read, study and understand all warnings and operating instructions prior to use. -
Page 8: Assembly & Maintenance
OH 5309 EXTRA FLAT ALUMINUM TROLLEY JACK 1.25T 85mm 3. Consult the vehicle owner’s manual to ascertain the location of jack points and position the jack beneath the prescibed lift point. 4. Turn the release valve clockwise to the closed position. DO NOT OVER TIGHTEN. - Page 9 OH 5309 EXTRA FLAT ALUMINUM TROLLEY JACK 1.25T 85mm 1 - Lubricate the ram, linkages, saddle and pump mechanism with light oil. Grease wheel bearings and axles. 2 - Visually inspect for cracked welds. bent, loose, missing parts or hydraulic leaks.
-
Page 10: Spare Parts
OH 5309 EXTRA FLAT ALUMINUM TROLLEY JACK 1.25T 85mm TROUBLES System air purge 1 - Turn release valve counter clock wise one full turn to open. 2 - Pump handle eight full strokes. 3 - Turn release valve clock wise to close valve. - Page 11 OH 5309 EXTRA FLAT ALUMINUM TROLLEY JACK 1.25T 85mm N° Description Qté. N° Description Qté. Saddle pad Washer 10 Saddle screw Rear caster assembly Saddle Rear caster bracket Saddle base Nut M10 Long link bolt Handle yoke bolt Saddle base bolt...
- Page 12 OH 5309 EXTRA FLAT ALUMINUM TROLLEY JACK 1.25T 85mm...
- Page 16 FRANCE Tél. +33 (0)4 79 72 62 22 Fax. +33 (0)4 79 72 52 86 OH 5309 CRIC ROULEUR 1.25T ALU EXTRA PLAT 85mm EXTRA FLAT ALUMINUM TROLLEY JACK 1.25T 85mm Si vous avez besoin de composants ou de pièces, contactez le revendeur En cas de problème veuillez contacter le technicien de votre distributeur agréé...
