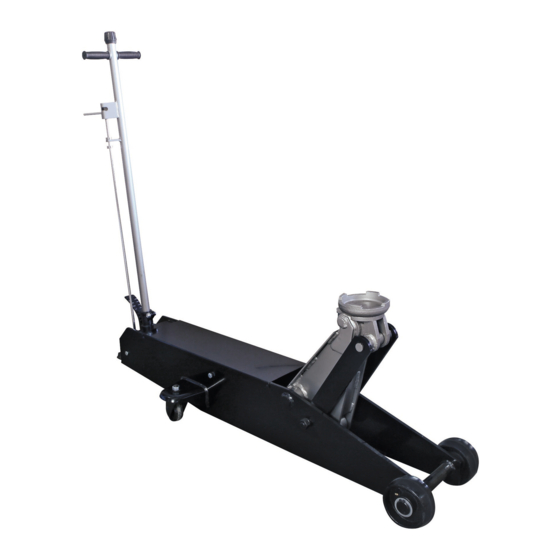

- Page 1 OH 5355 CRIC ROULEUR 5T CHASSIS L.1505mm LONG CHASSIS SERVICE JACK 5T L.1505mm clas-equipements.com...
- Page 2 OH 5355 CRIC ROULEUR 5T CHASSIS L.1505mm AVERTISSEMENTS • Lire, étudier et comprendre tous les avertissements et toutes les consignes avant l’utilisation. • Ne pas surcharger ce cric au-delà de sa capacité nominale. • Ce cric est conçu uniquement pour une utilisation sur les surfaces nivelées solides capables de soutenir la charge.
-
Page 3: Entretien
OH 5355 CRIC ROULEUR 5T CHASSIS L.1505mm UTILISATION Levage du cric 1. Tourner le bouton poignée (3-8) dans le sens des aiguilles d'une montre jusqu'à ce qu'une résistance soit ressentie en refermant la vanne de décharge. Ne pas serrer excessivement. - Page 4 OH 5355 CRIC ROULEUR 5T CHASSIS L.1505mm...
- Page 5 OH 5355 CRIC ROULEUR 5T CHASSIS L.1505mm N° Description Qté N° Description Qté Cadre 2-13 Bille d'acier Ø6 Roue avant 2-14 Bille d'acier Ø9 Joint 2-15 Ressort Circlip 2-16 Joint en cuivre Ensemble graisse 2-17 Boulon Ml2X20 Bielle de liaison...
-
Page 6: Specifications
OH 5355 LONG CHASSIS SERVICE JACK 5T L.1505mm WARNING • Read, study and understand all warnings and operating instructions prior to use. • Do not overload this jack beyond the rated capacity. • This jack is designed for use only on hard level surfaces capable of sutaining the load. Use on other than hard level surfaces can result in jack instabiity and possible loss of load. -
Page 7: Maintenance
OH 5355 LONG CHASSIS SERVICE JACK 5T L.1505mm Raising jack 1. Turn handle knob (3-8) clockwise until resistance is felt to close release valve. Do not over-tighten. 2. Place jack directly under abject to be lifted. Make sure saddle takes up weight fi rmly and centrally. Check positioning under slight load to confi rm jack or load will not slip. - Page 8 OH 5355 LONG CHASSIS SERVICE JACK 5T L.1505mm...
- Page 9 OH 5355 LONG CHASSIS SERVICE JACK 5T L.1505mm N° Description N° Description Frame 2-13 Steel ball Ø6 Front wheel 2-14 Steel ball Ø9 Washer 2-15 Spring Snap ring 2-16 Copper washer Grease Fitting 2-17 Bolt M12x20 Rod link 2-18 Steel ball...
- Page 10 NOTES...
- Page 11 NOTES...
- Page 12 FRANCE Tél. +33 (0)4 79 72 62 22 Fax. +33 (0)4 79 72 52 86 OH 5355 CRIC ROULEUR 5T CHASSIS L.1505mm LONG CHASSIS SERVICE JACK 5T L.1505mm Si vous avez besoin de composants ou de pièces, contactez le revendeur En cas de problème veuillez contacter le technicien de votre distributeur agréé...
