Summary of Contents for CLAS OH 4520

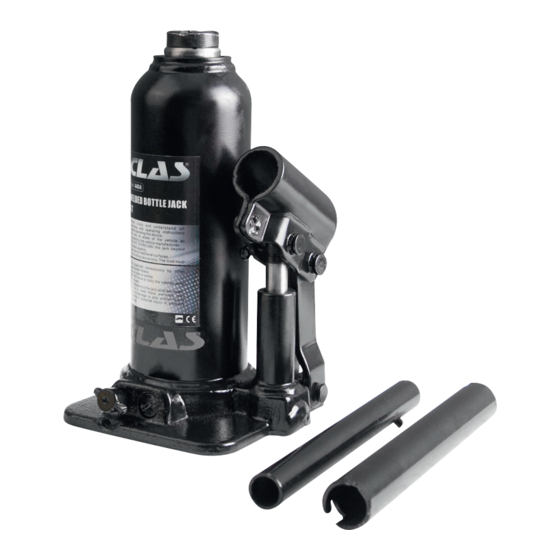

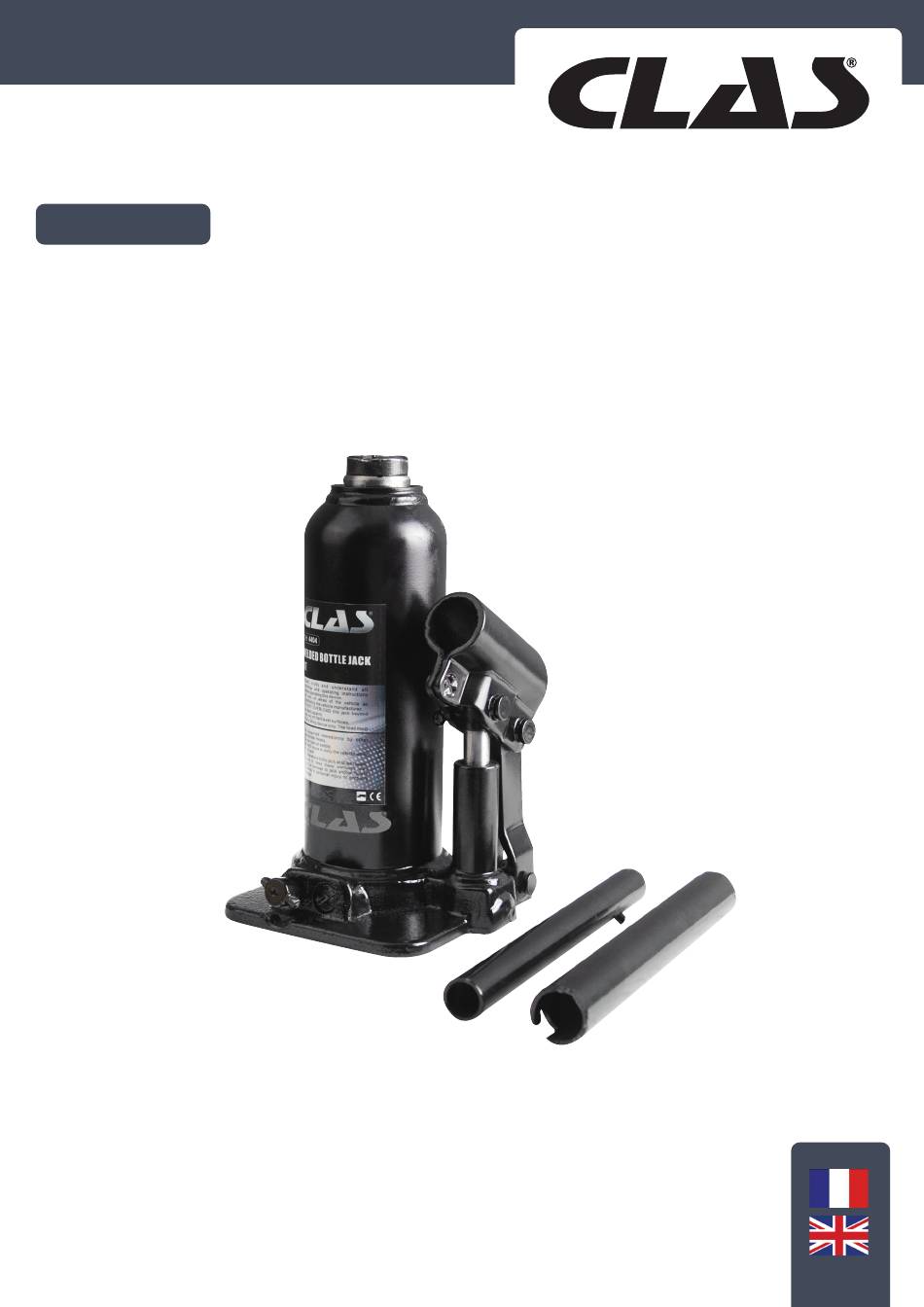

  • Page 1 OH 4520 CRIC BOUTEILLE 20T BOTTLE JACK 20T clas.com...
  • Page 2 Contact : You can reach us by mail sav@clas.com or by phone +33(0)4 79 72 69 18 or go directly to our website clas.com If you have changed your mind regarding your purchase, please return this product before you...
  • Page 3 OH 4520 CRIC BOUTEILLE 20T CARACTERISTIQUES - hauteur mini : 242mm - hauteur maxi : 452mm - semelle ajustable de 0 à 60mm - embase : 159x143mm - poids : 9.3kg - durée de vie du cric : 500 utilisations - normes : CE 2006/42/EC &...
  • Page 4 OH 4520 CRIC BOUTEILLE 20T MODE D’EMPLOI Pour faire monter le cric, utilisez l’extrémité étroite de la poignée du cric pour serrer la valve de décharge dans le sens des aiguilles d’une montre. Insérez le manche dans la douille et actionnez la pompe.
  • Page 5: Liste Des Pieces

    OH 4520 CRIC BOUTEILLE 20T LISTE DES PIECES N° Description Qté Bloc pompe Bille en acier *Joint torique Valve de décharge Bille en acier Logement de la valve à bille Ressort de la vanne de sécurité 1 *Bague d’étanchéité Ressort...
  • Page 6 OH 4520 BOTTLE JACK 20T CHARACTERISTICS - min. height: 242mm - max. height: 452mm - soleplate adjustable from 0 to 60mm - base: 159x143mm - weight: 9.3kg - lifetime: 500 times - standards: CE 2006/42/EC & EN 1494:2000/A1:2008 SAFETY These instructions have been written to help the user more eff ectively use and maintain the jacks.
  • Page 7 OH 4520 BOTTLE JACK 20T OPERATING INSTRUCTIONS To raise the jack, use narrow end of jack handle to tighten release valve clockwise (CW). Insert handle into socket, and operate pump. To lower the jack, SLOWLY open the release valve knob by turning it counterclockwise (CDW).
  • Page 8: Spare Parts

    OH 4520 BOTTLE JACK 20T SPARE PARTS N° Description Qté Bloc pompe Bille en acier *Joint torique Valve de décharge Bille en acier Logement de la valve à bille Ressort de la vanne de sécurité 1 *Bague d’étanchéité Ressort Rondelle cuivre...
  • Page 9 Philippe Barrault, 17.06.2020 CLAS EQUIPEMENTS - SAS au capital de 130 000€, R.C.S Chambéry : 409 786 944, N° TVA Intracommunautaire FR 13 409 786 944 Siège social, Z.A de la Crouza – 73800 CHIGNIN - FRANCE +33 (0)4 79 72 62 22 -  +33 (0)4 79 72 52 86 ...
  • Page 12 73800 CHIGNIN FRANCE Tél. +33 (0)4 79 72 62 22 Fax. +33 (0)4 79 72 52 86 OH 4520 CRIC BOUTEILLE 20T BOTTLE JACK 20T Si vous avez besoin de composants ou de pièces, contactez le revendeur En cas de problème veuillez contacter le technicien de votre distributeur agréé...
