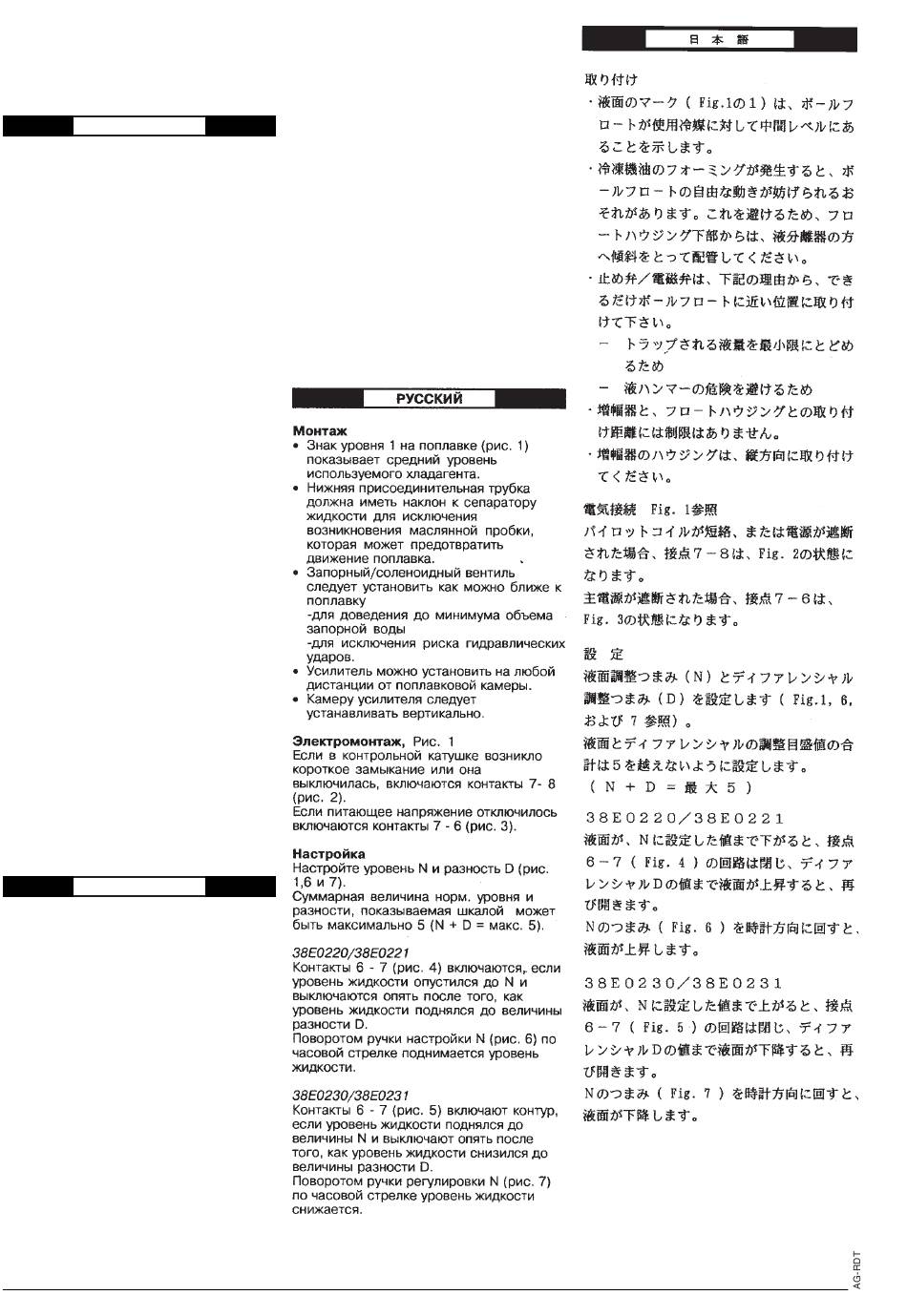

den eingestellten Wert N gestiegen ist, und
öffnen ihn wieder, sobald ein Abfall um den
Differenzwert D verzeichnet wird.
Durch Drehen des Schalters N (Abb. 7) nach
rechts wird der N-Wert gesenkt.
FRANCAIS
Installation
· Les repères de niveau 1 du flotteur (fig. 1)
indiquent le niveau moyen de fluide
frigorigène.
· Le tube de raccordement inférieur doit être
incliné vers le séparateur de liquide afin
d'éviter la formation d'un piège à huile, qui
entraverait les mouvements du flotteur.
· La vanne d'arrêt/électrovanne doit être
installée aussi près que possible du flotteur
sphérique afin
- de minimiser le volume de liquide piégé
- d'éliminer les risques de coups de bélier
· L'amplificateur peut être installé à une
distance quelconque du boîtier du flotteur.
· Le carter de l'amplificateur doit être installé
verticalement.
Raccordement électrique, fig. 1
En cas de court-circuit ou de déconnexion de
la bobine de guidage, les contacts 7-8
ferment le circuit (fig. 2).
En cas de coupure de l'alimentation secteur,
les contacts 7-6 ferment le circuit (fig. 3).
Réglage
Régler le niveau N et le différentiel D (fig. 1, 6
et 7).
La somme des valeurs de niveau et de
différentiel réglées sur l'échelle ne doit pas
excéder 5 (N + D = 5 max.).
38E0220/38E0221
Les contacts 6-7 (fig. 4) ferment le circuit
lorsque le niveau chute à la valeur de réglage
N et l'ouvrent de nouveau lorsque le niveau
s'élève de la valeur du différentiel D.
Pour élever le niveau de liquide, tourner le
bouton N (fig. 6) dans le sens des aiguilles
d'une montre.
38E0230/38E0231
Les contacts 6-7 (fig. 5) ferment le circuit
lorsque le niveau s'élève et atteint la valeur
de réglage N et l'ouvrent de nouveau
lorsque le niveau chute de la valeur du
différentiel D.
Pour abaisser le niveau de liquide, tourner le
bouton N (fig. 7) dans le sens des aiguilles
d'une montre.
ESPANOL
Montaje
· Las marcas de nivel 1 en la caja del
flotador (fig. 1) indican el nivel medio del
refrigerante utilizado.
· La tubería de conexión inferior debe estar
inclinada hacia el separador de líquido
para evitar la formación de una aumulación
de aceite que puede impedir el movimiento
del flotador.
· La válvula de cierre/de solenoide debe
montarse tan cerca de la caja del flotador
como sea posible a fin de:
- Minimizar el volumen de líquido atrapado.
- Evitar el riesgo de golpe de ariete.
· El amplificador puede montarse a
cualquier distancia de la caja del flotador.
· La caja del amplificador debe montarse
verticalmente.
Conexión eléctrica, fig. 1
Si la bobina de piloto se cortocircuita o se
desconecta, se consigue posición de
contacto 7-8 (fig. 2).
Si se desconecta la electricidad, se consigue
posición de contacto 7-6 (fig. 3).
Ajuste
Ajustar el nivel N y el diferencial D (fig. 1, 6 y
7).
La suma de los valores del nivel y el
diferencial puede ser 5 como máximo (N + D
= máx. 5).
38E0220/38E0221
Los contactos 6-7 (fig. 4) establecen el
circuito cuando el nivel ha disminuido hasta
el valor ajustado de N, y lo abren cuando el
nivel ha subido en el valor que corresponde
al diferencial D.
Si se gira el botón N (fig. 6) a la derecha, se
eleva el nivel de líquido.
38E0230/38E0231
Los contactos 6-7 (fig. 5) establecen el
circuito cuando el nivel ha subido hasta el
valor ajustado de N, y lo abren cuando el
nivel ha disminuido en el valor que corres-
ponde al diferencial D.
Si se gira el botón N (fig. 7) a la derecha, se
reduce el nivel de líquido.
