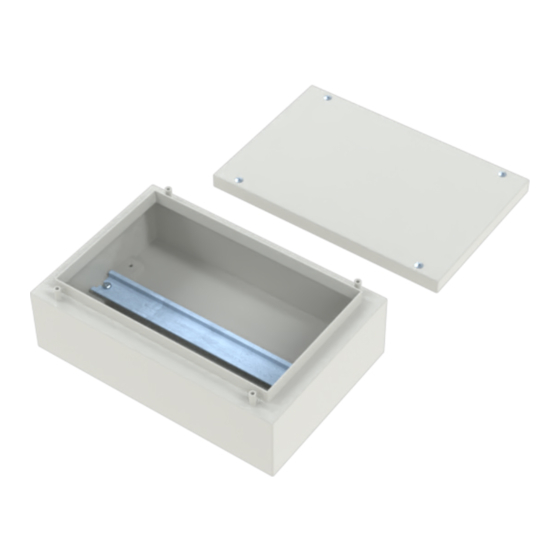

hawa Junction Box K10 Assembly

Klemmenkasten Typ K10
Junction Box Type K10
Boîtier à bornes Type K10
Artikelnummer / Product code / Référence
2410-xxxx-xx-xx
Beipack entält: / Accessories supplied: / Le complément de livraison contient :
4 x (6x) Linsensenkschraube M5x12 / Raised countersunk head screw M5x12 / Vis à tête fraisée bombée
M5x12
3003-0966-05-12
4 x (6x) Klemmscheibe Polyamid / Clamp washer, polyamide / Rondelles de serrage en polyamide
3003-9021-04-01
1 x Montageanleitung / Mounting instructions / Instructions de montage
2410-0000-01-77

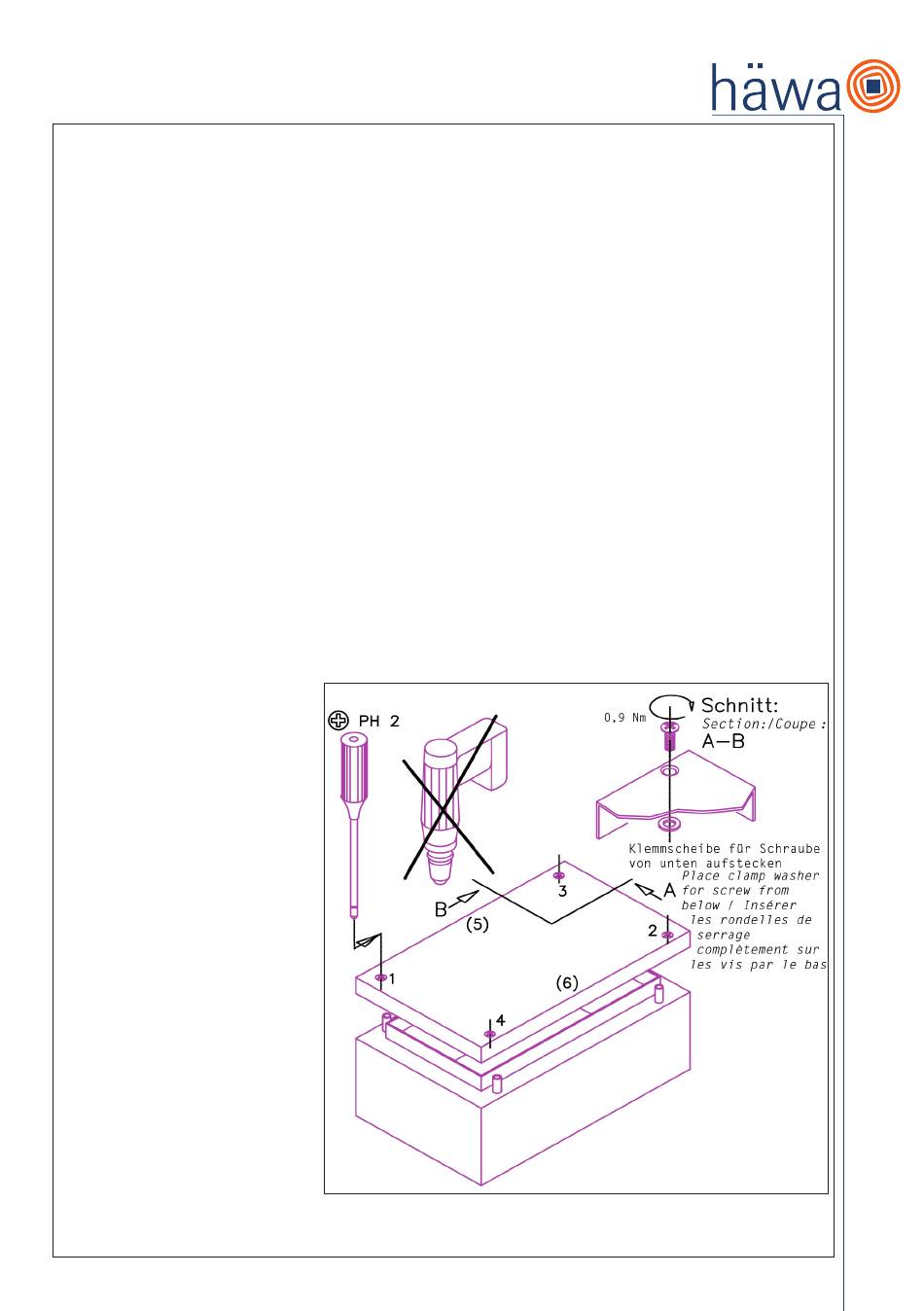

Schrauben einsetzen, die Klemmscheibe von unten vollständig auf die Schraube aufschieben und in der
Reihenfolge 1;2;3;4;(5);(6) leicht andrehen. Anschließend in derselben Reihenfolge anziehen. Drehmoment
der Deckelschrauben max. 0,9 Nm.
Befestigen Schutzleiterkabel / -band an Schutzleiterbolzen 6 Nm.
Keine elektrischen Schraubgeräte verwenden.
Achtung: Dichtung nicht beschädigen!
Beachte: Bohrungen für Wandbefestigungslaschen sind nach der den Laschen beiliegenden Anleitung
3080-9066-00-77-01 (oder per Download unter www.haewa.de) herzustellen.
Insert screws, slide the clamp washer completely onto the screw from the bottom up and tighten the screws
slightly in the following order: 1; 2; 3; 4; (5); (6). Then tighten them, Torque of cover screws max. 0.9 Nm.
Mount ground connector cable / strap to ground connector stud 6 Nm.
Do not use any electrical screwing device.
Careful: The seals must not be
damaged! Note: Holes for the
wall mounting brackets must be
drilled according to the enclosed
instructions 3080-9066-00-77-01
(also available as download on www.
haewa.com).
Engagez les vis, insérez les rondelles
de serrage complètement sur les
vis par le bas et vissez les légère-
ment dans l'ordre 1;2;3;4;(5);(6).
Serrez-les ensuite dans le même
ordre. Couple de serrage des vis du
couvercle max. 0,9 Nm.
Fixez le câble / ruban de mise à la
terre au goujon de mise à la terre
6 Nm.
N'utilisez pas des tournevis élec-
triques.
Attention : Veillez à ne pas détériorer
les joints d'étanchéité !
Attention : Les perçages pour pat-
tes de fixation murale sont à réaliser
selon la notice d'instructions 3080-
9066-00-77-01 jointe aux pattes
(ou par téléchargement sous www.
haewa.fr).
