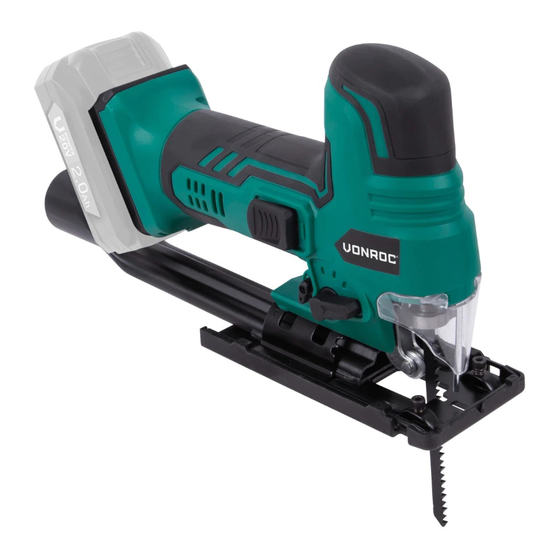

JS504DC / S_JS504DC / S2_JS504DC
S3_JS504DC / S4_JS504DC
EN Original Instructions
DE Übersetzung Der Originalbetriebsanleitung
NL Vertaling van de oorspronkelijke gebruiksaanwijzing
FR Traduction de la notice originale
ES Traducción del manual original
IT
Traduzione delle istruzioni originali
SV Översättning av bruksanvisning i original
DA Oversættelse af den originale brugsanvisning
PL Tłumaczenie instrukcji oryginalnej
RO Traducere a instrucţiunilor originale
TR Orijinal talimatların çevirisi
JIG SAW
05
12
20
28
36
44
52
59
66
74
82

Advertisement

Table of Contents
loading

Related Manuals for VONROC JS504DC

Summary of Contents for VONROC JS504DC

  • Page 1 JIG SAW JS504DC / S_JS504DC / S2_JS504DC S3_JS504DC / S4_JS504DC EN Original Instructions DE Übersetzung Der Originalbetriebsanleitung NL Vertaling van de oorspronkelijke gebruiksaanwijzing FR Traduction de la notice originale ES Traducción del manual original Traduzione delle istruzioni originali SV Översättning av bruksanvisning i original DA Oversættelse af den originale brugsanvisning...
