Summary of Contents for Midea 7000 btu

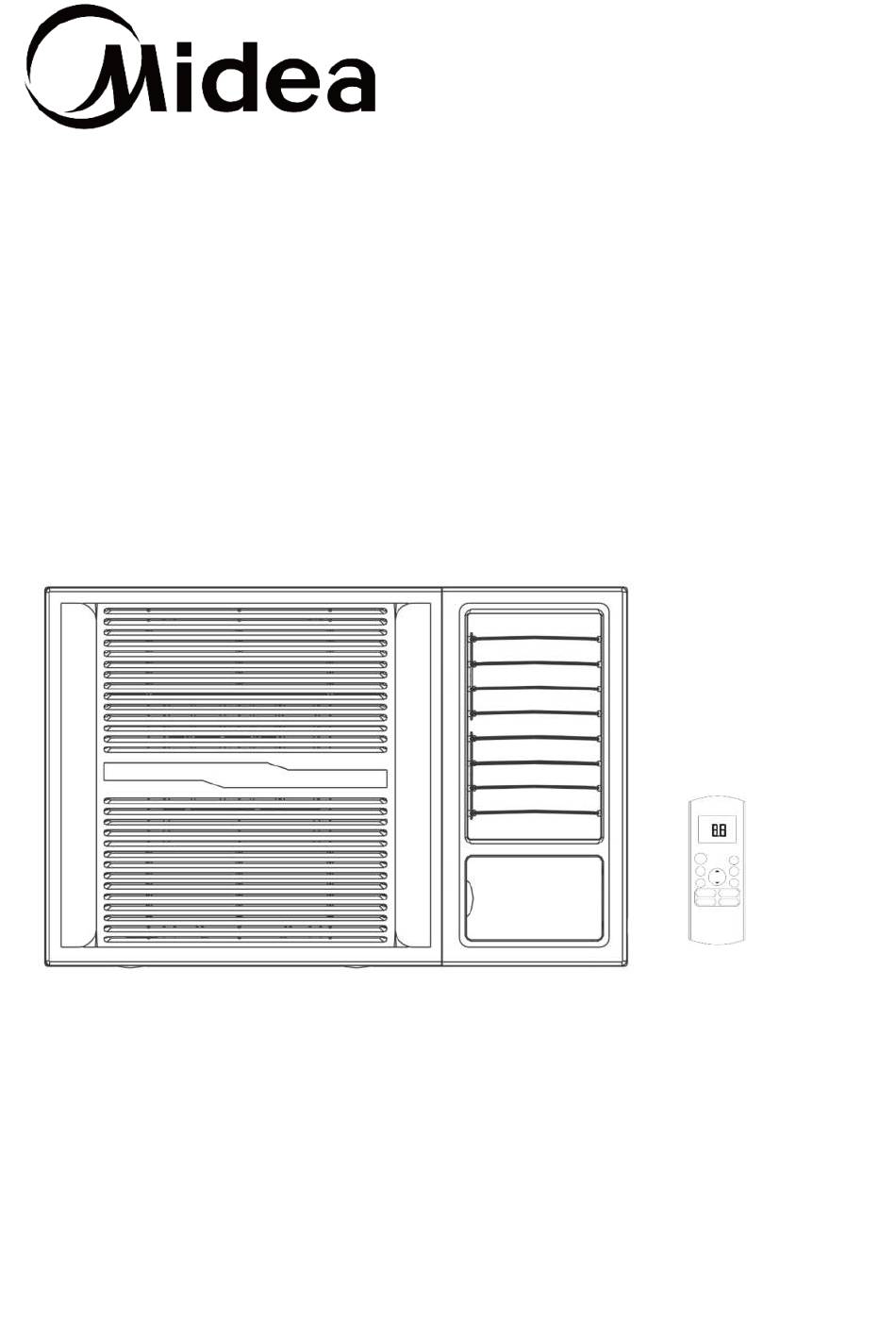

- Page 1 R410A Remote type-- WINDOW TYPE ROOM AIR CONDITIONER R410A 遥控式--窗口式冷氣機 Owner’s Manual &Installation Manual 使用說明書及安裝說明書 Before using your air conditioner, please read this manual carefully and keep it for future reference. 在使用冷氣機之前，請仔細閱讀該說明書，並保 存好以備所需。...
-
Page 3: Table Of Contents
CONTENTS SAFETY PRECAUTIONS UNIT PARTS IDENTIFICATION OPERATING INSTRUCTIONS INSTALLATION INSTRUCTIONS TROUBLESHOOTING SPECIFICATIONS Read This Manual Inside you will find many helpful hints on how to use and maintain your air conditioner properly. Just a little preventive care on your part can save you a great deal of time and money over the life of your air conditioner. - Page 4 WARNING Plug in power plug properly. Otherwise, it may cause electric shock or fire due to excess heat generation. Do not operate or stop the unit by inserting or pulling out the power plug. It may cause electric shock or fire due to heat generation.
-
Page 5: Safety Precautions
SAFETY PRECAUTIONS... To prevent injury to the user or other people and property damage, the following instructions must be followed. Incorrect operation due to ignoring of instructions may cause harm or damage. The seriousness is classified by the following indications. WARNING This symbol indicates the possibility of death or serious injury. - Page 6 CAUTION Ventilate the room well when When the air filter is Do not clean the air used together with a stove, etc. to be removed, do not conditioner with water. touch the metal parts of the unit. It may cause an injury. Water may enter the unit and An oxygen shortage may occur.
- Page 7 Preparing for operation 1. Contact an installation specialist for installation. 2. Plug in the power plug properly. 3. Do not use a damaged or non-standard power cord. 4. Do not share the same outlet with other appliances. 5. Do not use an extension cord. 6.
-
Page 8: Unit Parts Identification
UNIT PARTS IDENTIFICATION NOTE: The front panel and cabinet may be slightly different according to the models, but the functions are the same. The following illustration is for explanation purpose only, the actual shape of the machine you purchased may be slightly different. 1. -
Page 9: Operating Instructions
OPERATING INSTRUCTIONS Controls The electronic control keypad will look like one of the following: 7000~9000Btu/h 11000~24000Btu/h NOTE: The outline of the operation panel is based on typical model, the function is the same with your air conditioner while some difference may exist in appearance. Vent Control The vent control is located above the control knobs. - Page 10 OPERATING INSTRUCTIONS POWER: Press the POWER keypad to turn the unit on/off. (The TIMER keypad controls the auto start/stop feature of the unit.) MODE: Press the "MODE" keypad to select the appropriate operating mode. The mode selection will alternate between AUTO, HEAT, COOL, FAN and DRY. The green indicator light beside the "MODE"...
- Page 11 DRY: This mode is used to decrease the humidity in the room. Under this mode, you cannot select a fan speed. The fan motor operates at LOW speed. Keep windows and doors closed for the best dehumidifying effect. COOLING: The temperature setting are adjustable between 17ºC to 30ºC.
- Page 12 Horizontal air flow adjustment (manually) To adjust vertical air flow direction of the up or low horizontal louvers, adjust any one of the up or low horizontal louver blades. Air Filter The air filter behind the inlet grille should be checked and cleaned at least once every 2 weeks (or as necessary) to maintain optimal performance of the air conditioner.
-
Page 13: Installation Instructions
INSTALLATION INSTRUCTIONS Select the best location 1. To avoid vibration and noise, make sure the unit is installed securely and firmly. 2. Install the unit where the sunlight does not shine directly on the unit. If the unit receives direct sunlight, build an awning to shade the cabinet. The awning is at least 15cm away from the air inlet at the top of the unit. - Page 14 Step 3 Install the housing into the wall and secure. Ensure the foam seals are not damaged. Flash, seal or fill gaps around the inside and outside to provide satisfactory appearance and protection against the weather, insects and rodents. Installation of the unit into the Housing Slide the unit into the housing until it is firmly against the rear of the housing.
- Page 15 Installation Steps Step 1. Remove the front panel and the air filter Hold the tabs under the front panel, then uplift it outwards, and remove the front panel (See Fig.1). Pinch the handle under the air filter and make the air filter arched, remove it from the slot from underside to upside (See Fig.2).
- Page 16 Installation Steps Option: Power Cord Come Out from Left Side Step 1. Install the power cord 1. Pull the power cord to the left side straightly (See Fig.1C 2C.). 2. Wrap the PVC protecting sheath on the power cord with ribbing in the hole position (See Fig.3C).
- Page 17 Drainage To treat condensed water will be as follows: 1. Bottom drainage. Connect drain hose to the bottom drain tray. It will slightly affect cooling performance, but will reduce the noise caused by spraying the condensed water. Note: Only optional for models with bottom drain hole. For pump heating, the bottom drainage must be choosing.
-
Page 18: Troubleshooting
TROUBLESHOOTING Troubleshooting Tips Save time and money! Review the chart below first and you may not need to call for service. Normal Operation You may hear a pinging noise caused by water being picked up and thrown against the condenser on rainy days or when the humidity is high. -
Page 19: Specifications
Failure Indicator Display: Indicates a malfunction of the indoor room temperature sensor. Indicates a malfunction of the evaporator temperature sensor. Indicates a malfunction of the outdoor condenser temperature sensor. Indicates frosting protection (Turn off the unit and restart it to return to normal operation). Note: When one of the above malfunctions occurs, turn off the unit, and check for any obstructions. - Page 20 目錄 安全預防措施 冷氣機零件名稱 操作指引 安裝指引 故障處理 技術參數 閱讀本手冊 本手冊提供了許多有關冷氣機正確使用與維護的實用提示。衹要稍加注意，就能延 長冷氣機的使用壽命，大大節省時間與金錢。在故障處理提示表中，您可以找到許 多常見問題的解答。事先瀏覽以下故障處理提示，也許就不必進行維修了。 環境保護 2018 年12 月31 日起，被棄置受管制電器處置管制、進出口管制及堆填區棄置 禁令正式實施。任何人貯存、處理、再加工或循環再造被棄置受管制電器，均須取 得廢物處置牌照；輸入及輸出被棄置受管制電器均須領有許可證。堆填區及其他指 定廢物處置設施（例如廢物轉運站）則不會再接收和處置被棄置受管制電器。...
- Page 21 警告 正確插入電源插頭。否則，由於接觸不良量會產生過多的熱量，可能導致電擊或起 火。 請勿通過插入或拔出電源插頭來操作或停止設備。可能因發熱而引起觸電或火災。 如果電源線損壞，則必須由製造商或授權的服務中心或類似的合格人員更換電源線， 以避免發生危險。 請勿修改電源線的長度或與其他設備共用插座。可能因發熱而引起觸電或火災。 請勿用濕手或在潮濕的環境進行操作。可能會導致觸電。 如果發出奇怪的聲音，氣味或煙霧，請拔下設備的插頭或斷開設備的電源。可能會引 起火災和触電。 如果插座鬆動或損壞，請勿使用。可能會引起火災和触電。 冷氣機運行時，請保持門關閉。它並非旨在為整個房屋降溫。 電源線請勿靠近有加熱功能的設備附近。可能會引起火災和触電。 請勿在易燃氣體或易燃物品（例如汽油，苯，稀釋劑等）附近插拔電源線，否則可能 引起爆炸或火災。 如果其他設備漏氣，請在操作冷氣機之前為房間通風。可能會引起爆炸，火災和燃 燒。 請勿拆卸或改裝設備。否則可能會導致故障和触電。 設備應按照國家接線規定進行安裝。 如果將電源連接到固定佈線，則要安裝一種全極斷開裝置，其所有極之間的間隙至少 為 3mm，並且洩漏電流可能超過 10mA，剩餘電流裝置（RCD）的額定剩餘工作電 流不超過 30mA 並且必須根據佈線規則將斷開連接納入固定佈線。 ...
- Page 22 安全預防措施 必須遵守以下指引，以免造成用戶或其他人員的人身傷害以及財產損失。 不按指引操作會造成人身傷害或財產損失。相關的嚴重性通過下列標識進行劃分。 警告 該標誌標明可能造成死亡或嚴重傷害。 該標誌標明可能造成傷害或財產損失。 小心 本手冊所使用標誌的含義如下： 切勿 務必 警告 正確插入插頭 不要通過插入或拔 不得損壞電源線或使用不符合規 下插頭來開/關冷氣機 範的電源線 否則可能由於發熱 否則會因為發熱而 否則會導致觸電或火災。 過度而導致觸電或 導致觸電或火災。 如果電源線已經損壞，必須由製造 火災。 商、經授權的維修中心或者合格的 人士進行更換，以免造成危險。 不得更改電源線 手未擦乾或潮濕環 送風口不要直接對著房間內的人 長度或與其他電器 境下不得操作 共用插座 否則會因為發熱而 否則會觸電。 否則會有損健康。 導致觸電或火災。...
- Page 23 小心 拆除空氣濾網時， 不要用水清洗冷氣機 與爐子等一起使用時，要保 不要接觸冷氣機的金 持房間通風良好 屬部分 否則會受傷。 如果冷氣機進水，會 否則會出現缺氧。 影響絕緣，可能導致 觸電。 清潔冷氣機時，要 不要把寵物或植物正 不要另作他用 關掉電源，并關閉斷 對送風口 路器 通電時不要清潔冷 否則會傷害寵物或植 不要利用冷氣機來保護精密 氣機，否則可能導 物。 儀器、保存食品、照顧寵物 致火災或觸電，造 與植物、保管藝術品等。否 成人身傷害。 則可能造成質量受損。 狂風暴雨時請關掉 拔下插頭時祗能接觸 長期不用冷氣時請關掉主電 冷氣機，并關閉窗戶 插頭的塑料部分 源開關 ...
- Page 24 操 作 準 備 1. 聯繫專門的人員進行安裝。 2. 正確插好插頭。 3. 不要使用破損或不符合標準的電源綫。 4. 不要與其他家電共用插座。 5. 不要使用延長綫。 6. 不要通過插拔插頭進行開關操作。 使 用 1. 長時間正對送風口吹冷氣會有損健康。不要讓人員、寵物或植物長時間正對送風口 2. 與暖爐或其他製热設備一同使用時，請保持室內通風，以免氧氣不足。 3. 不得將冷氣機用作他途（例如保護精密儀器、保存食品、照顧寵物與植物、 保管藝術品等） 淸 潔 與 維 護 1. 拆除濾網時不要接觸冷氣機的金屬部分。注意鋒利的金屬邊縁，以免受傷 2. 不要用水淸洗冷氣內部。冷氣受潮會影響絕緣，可能導致觸電。 3. 淸潔冷氣機時，首先要關掉電源與斷路器。 運 行 環 境 溫 度 室外溫度...
- Page 25 冷 氣 機 零 件 名 稱 面板 濾塵網 面框 外箱 進風格柵（室外側） 出風口 控制面板 電源綫及插頭 控制面板門仔 遙控器 電源導綫的顏色如下所示(見圖 1)。 爲確保安全，冷氣機已通過電源綫導地(見圖 2) 。 如需更換電源綫，請與制造商、其維修代理商或相關的合格的專業人士聯繫。 確保冷氣機接地得當。牆壁插座（空氣開關）必須配有可靠的地綫。 冷氣機應配有獨立電路，斷路器及保險絲的額定値必須與電源綫及牆壁插座的一致。 墻壁插座 空氣開關 電源線 E-地線，黃色/綠色 N-中性線，藍色 L-火線，棕色 圖 2 圖 1 隨機配件 木螺絲 橡膠塞 螺絲 PVC 保護套管 橡膠墊片...
- Page 26 操 作 指 引 控 制 面 板 您所買的冷氣機的控制面板可能與下圖所示相似： 7000~9000Btu/h 11000〜24000Btu/h 注：以上控制面板的外觀是以基準機型爲基礎，可能與您所購買的冷氣器在外觀上有點 不同，但按鍵功能是相同的。 通 風 控 制 通風撥杆位於控制面板的上方。操作方法根據型號不同而異（見下圖） 。 在製冷狀態下，通常將撥杆設定在“CLOSE(關)”的位置，以獲得最大的製冷效果。如果室內空氣不流 通，可將撥杆設定在“OPEN(開)”的位置，這樣可將室內混濁空氣排出。 通風 CLOSE(關) OPEN(開) CLOSE(關) OPEN(開) 把撥桿拉出即可打開通風。 把撥桿推向左側即可打開通風。 將其推入即可關閉通風。 將其推向右側即可關閉通風。...
- Page 28 水 平 送 風 調 節 （ 手 動 ） 要調節水平送風的方向，衹需調節任何一扇水平的導風葉片。 調節水平葉片時，務必使最上方或最下方的葉片保持水平。 這可避免冷凝水滴在主機的面板上。 濾 塵 網 進風格柵後的濾塵網必須每隔兩周（或根據需要） 進行檢查與淸潔， 以確保冷氣機的最佳性能。 如何拆除濾塵網 1. 握住面板下方的狹槽，然後將其向外提起，抬起面板。 2. 捏緊空氣濾網下方的把手，使濾塵網拱出，由下往上將其從狹槽 取出。 3. 用肥皂溫水淸潔濾網。水溫應在 40° C 以下，以免濾網變形。 4. 把濾網上的水擦幹，並輕輕甩動。等濾網完全幹燥後再重新裝 回。不要把濾網直接放在陽光下曬幹，以免變形。 切勿在沒有空氣過濾網的情況下使用冷氣機， 因為灰塵/污垢顆粒會導致設備故障。 控 制 面 板 門 仔 關閉控制面板蓋，再次按下蓋板右側，...
- Page 29 安 裝 指 引 選 擇 最 佳 的 位 置 要避免振動與噪音，冷氣機安裝時必須穩固。 把冷氣機安裝在陽光不能直射的地方。 如果要安裝在陽光直射的地方，可建造遮篷保護機櫃。遮篷距離冷氣機頂部入風口至少 15 釐米。 機櫃後部 50 釐米範圍內不能有護欄或牆壁等障礙物，否則會影響冷凝器散熱。 若外部空氣受阻，將大大影響冷氣機的製冷及製熱性能。 安裝冷氣機時稍微向外傾斜，不要讓冷凝水流入室內 (與水平面相差 10 毫米或 1/4 氣泡的距離） 。 安裝冷氣機時，其底部與地面應相隔 75〜150 釐米。 電源綫應連接到獨立的電路。黃色/綠色的電綫必須接地。 注 意 外箱各個側面的格柵都必須露在外面 。 安 裝 外 箱 注意：冷氣機可在下方以牢固的機框支撐， 或者在上方通過解釋結實的支架進行支撐。...
- Page 30 把 冷 氣 機 安 裝 到 外 箱 內 把冷氣機推入外箱內，直到緊靠外箱後部。必須小 心注意外箱上的泡沬密封條保持原位。 連接冷氣機電源，在冷氣機底部預留較長的電綫。 把底部固定架嵌入外箱底部導軌內，并利用螺絲將 其固定到底座上。 把面板從箱子和塑料袋中取出，根據安裝指引進行 裝配。 打開冷氣機，檢查其操作，并檢查安裝時是否有振 動。 把接水盤安裝到外箱上，根據需要把排水管放置到 合適的地方。 把 冷 氣 機 安 裝 到 牆 壁 上 磚墻挖空 45°， 磚墻挖空 45°， 與百葉窗保持間隙 與百葉窗保持間隙 出風 方案 B 安...
- Page 31 第二步 拆卸面框 取下面框前面的兩顆固定螺釘（見圖 3)。 抓住面框左下角，鬆開對接插頭，然後鬆開面框（見圖 4)。 第三步 安 裝 取出底盤固定板上的兩顆固定螺釘，然後拆下底部固定板（見圖 5)。 拉緊底盤上的把手，小心將冷氣機從外箱裏拉出（見圖 6)。 操作前先把壓縮機周圍的外包裝材料取走，把底盤推入外箱前，確保排水嘴對準接水盤(見圖 7)。 把冷氣機底盤推入外箱（見圖 8)。 利用兩顆固定螺釘安裝兩個底盤固定板（見圖 5)。 第四步 安裝面框 安裝面框，連接好對接插頭，確保不會阻礙溫度傳感器電纜 (見圖 9)。 在面框擰上螺釘(見圖 3)。 第五步 安裝濾塵網和面板 將濾塵網先上後下裝入面框上的固定卡槽內（見圖 2)。 把面板挂在面框的扣位內，然後把面板按入機框狹槽 內，直到聽到咔嚓一聲爲止（見圖 10)。 安裝步驟選項：電源線從左側伸出 步驟 1 安裝電源線 1. 將電源線筆直拉到左側（請參見圖 1C 2C） 。 2.
- Page 32 冷 凝 水 的 處 理 根據不同類型冷氣機的相關要求，冷凝水的處理方法有兩種。 可以選擇後部排水或者下排水。 後部排水的步驟如下： 將排水接頭套上密封圈（與冷氣機附件一同提供） 2. 把冷氣機後部的膠塞取出。 3. 把排水接頭安裝在原來塞子的位置，旋轉 90° 加以固定。 背部去水咀 底部去水咀 4. 在排水接頭上裝上延長排水管（自行購買） 。 底部排水安裝程序： -從機櫃底部卸下橡膠塞（如果已安裝） 。 -從附件中取出排水盤和螺絲。 -用螺絲將排水盤固定在機櫃底部。 -將延長的排水軟管（在當地購買）連接到排水盤的出口。 出水孔 底部去水咀 接水盤 橡膠塞 橡膠塞 固定螺釘 背部排水安裝程序： -將密封件（作為附件提供）安裝到排水接頭上。 -將排水接頭插入後排水孔，並旋轉 90°以使其完全安裝。 -將延長的排水軟管（在當地購買）連接到排水接頭。 -確保用橡膠塞塞堵底部的排水孔。 注意：排水軟管是根據安裝長度要求在當地購買的。 注意：如果在冷卻時選擇不排水，則應使用橡膠塞插入設備...
- Page 33 故 障 處 理 故障處理提示 節省時間與金錢。事先看看下表，日後可能就不必請人維修。 一般操作 在雨天或者濕度較高時，由於在雨天或者濕度較高時，由於積水滴在冷凝器上，或許會聽到一些的聲音。 該設計功能有助於降低濕度，提高性能。 壓縮機不斷循環時，或許會聽到溫控器的咔嚓聲。 在濕度較高或雨天，地盤上會出現積水。積水過多時就會由室外側流出。 壓縮機停止循環時，風扇可能會繼續運轉。 問題 可能原因 處理方法 冷氣機插頭沒有插好。 確保冷氣機的插頭已經插好，並已打開。 保險絲斷了或者斷 檢查房屋的保險絲或斷路器，更換保險絲或復位斷 路器跳閘。 路器。 冷氣機不能開啟 電路故障 如果出現電路故障，請關掉冷氣機，拔下插頭與電 源線。電力恢復后，重新連接（插好）電源線，打 開電源，等3分鐘重新啟動冷氣機，避免壓縮機過 載而跳閘 氣流受阻。 確保冷氣機沒被窗簾、百葉窗或家具等阻擋。 濾塵網變髒。...
- Page 34 技 術 參 數 冷氣機單位尺寸 機 身 大 小 配 線 規 格 機 型 ( B t u / h ) （ 寬 × 高 × 深 ） （ m m ² ） ≥3*1.0 7000 450×346×585 600×380×560 ≥3*1.5 9000 660×428×680 ≥3*2.5 12000...
- Page 36 本機的設計與規格會因產品的不斷改善而未經事先通知就予以改變。若需知道改變的細節， 請向經銷商或 製造商詢問。 The design and specifications are subject to change without prior notice for product improvement. Consult with the sales agency or manufacturer for details. 16120300A22834 V20200622...
