MTD MP425 Operator's Manual

4-cycle gas trimmers
Hide thumbs Also See for MP425:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Operator's Manual
MP425
&
MP475
P/N 769-02972
(02/07)

Advertisement

Chapters

Table of Contents
loading

Related Manuals for MTD MP425

Summary of Contents for MTD MP425

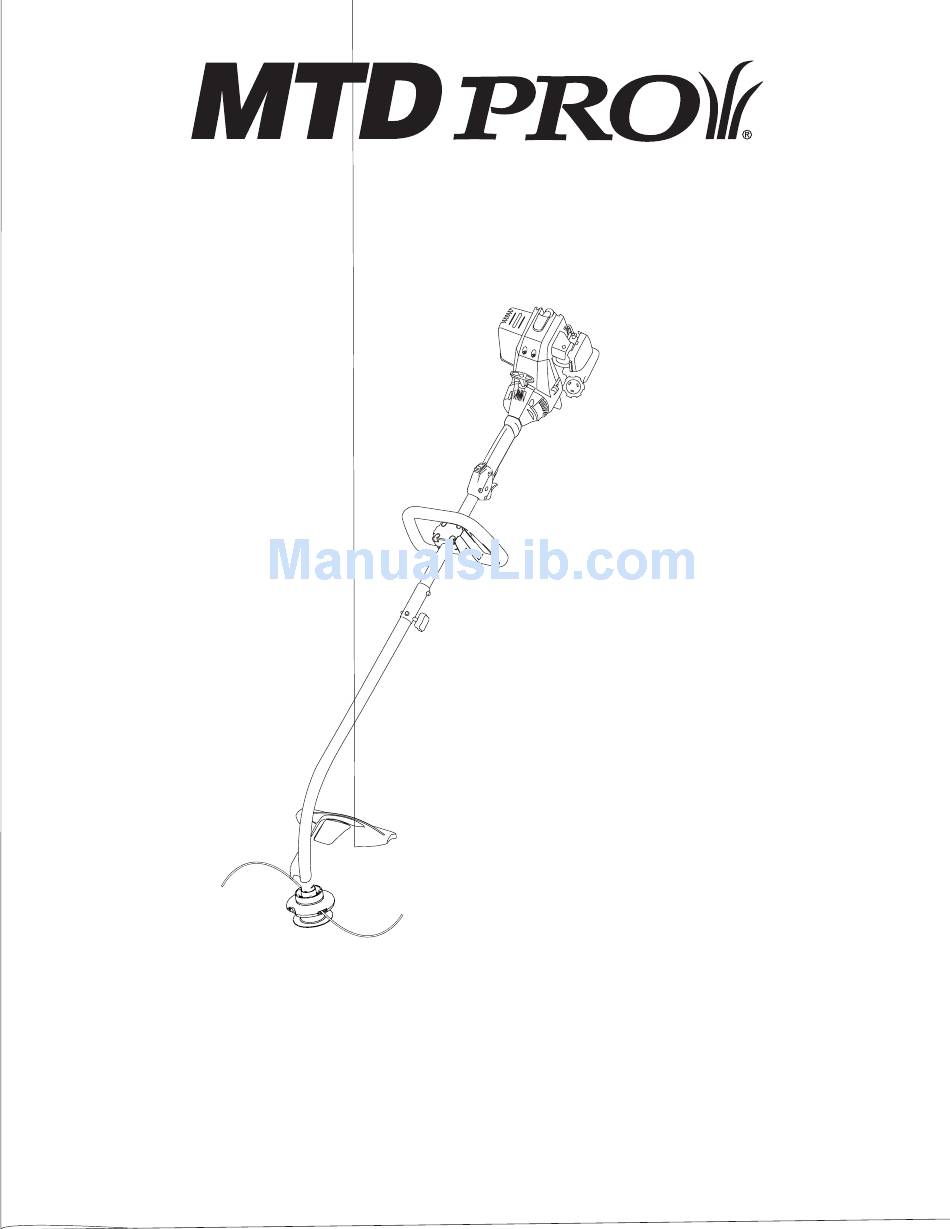

  • Page 1 Operator’s Manual MP425 & MP475 P/N 769-02972 (02/07)

  • Page 2: Table Of Contents

    We reserve the right to make changes at any time without notice. Copyright© 2007 MTD SOUTHWEST INC, All Rights Reserved. SERVICE INFORMATION Service on this unit both within and after the warranty period should be performed only by an authorized and approved service dealer.

  • Page 3: Rules For Safe Operation

    RULES FOR SAFE OPERATION The purpose of safety symbols is to attract your attention to possible dangers. The safety symbols, and their explanations, deserve your careful attention and understanding. The safety warnings do not by themselves eliminate any danger. The instructions or warnings they give are not substitutes for proper accident prevention measures.
  • Page 4 Secure hair above shoulder level. • The cutting attachment shield must always be in place while operating the unit as a trimmer. Do not operate unit without both trimming lines extended, and the proper line installed. Do not extend the trimming line beyond the length of the shield.
  • Page 5 RULES FOR SAFE OPERATION SAFETY AND INTERNATIONAL SYMBOLS This operator's manual describes safety and international symbols and pictographs that may appear on this product. Read the operator's manual for complete safety, assembly, operating and maintenance and repair information. SYMBOL MEANING •...

  • Page 6: Know Your Unit

    APPLICATIONS As a trimmer: • Cutting grass and light weeds • Edging • Decorative trimming around trees, fences, etc. Other optional accessories may be used with your unit. Refer to Operating the EZ-Link System for a list of add-ons. NOTE: The below illustration may differ slightly from your unit.

  • Page 7: Assembly Instructions

    ADJUST THE D-HANDLE The MP425 and MP475 use a D-handle, which is pre- installed on the unit. If you ever need to adjust it, make sure it is at least 6 inches from the end of the shaft grip (Fig. 1).

  • Page 8: Oil And Fuel Information

    OIL AND FUEL INFORMATION RECOMMENDED OIL TYPE Using the proper type and weight of oil in the crankcase is extremely important. Check the oil before each use and change the oil regularly. Failure to use the correct oil, or using dirty oil, can cause premature engine wear and failure.
  • Page 9 RECOMMENDED FUEL TYPE Old fuel is the primary reason for improper unit performance. Be sure to use fresh, clean, unleaded gasoline. NOTE: This is a four cycle engine. In order to avoid damage to the unit, do not mix oil with gasoline.

  • Page 10: Starting/Stopping Instructions

    STARTING/STOPPING INSTRUCTIONS Stop/Off (O) Start/On (I) Throttle Control STARTING INSTRUCTIONS Primer Bulb STOPPING INSTRUCTIONS 1. Release your hand from the throttle control. Allow the engine to cool down by idling. 2. Put the On/Off Stop Control in the OFF (O) position.

  • Page 11: Operating Instructions

    OPERATING INSTRUCTIONS...
  • Page 12 • Cut from right to left. • Slowly move the trimmer into and out of the cutting area at the desired height. Move either in a forward- backward or side-to-side motion. Cutting shorter lengths produces the best results.

  • Page 13: Maintenance And Repair Instructions

    MAINTENANCE AND REPAIR INSTRUCTIONS MAINTENANCE SCHEDULE Perform these required maintenance procedures at the frequency stated in the table. These procedures should also be a part of any seasonal tune-up. NOTE: Some maintenance procedures may require special tools or skills. If you are unsure about these procedures take your unit to any non-road engine repair establishment, individual or authorized service dealer.
  • Page 14 MAINTENANCE AND REPAIR INSTRUCTIONS CHECKING THE OIL LEVEL To prevent extensive CAUTION: engine wear and damage to the unit, always maintain the proper oil level in the crankcase. Never operate the unit with the oil level below the bottom of the dipstick. The importance of checking and maintaining the proper oil level in the crankcase cannot be overemphasized.
  • Page 15 3. Wash the filter in detergent and water (Fig. 28). Rinse the filter thoroughly and allow it to dry. 4. Apply enough clean SAE 30 motor oil to lightly coat the filter (Fig. 29). Fig. 28 5. Squeeze the filter to spread and remove excess oil (Fig.
  • Page 16 MAINTENANCE AND REPAIR INSTRUCTIONS Idle Adjustment Screw Fig. 32 Clean Air Filter The condition of the air filter is important to the operation of the unit. A dirty air filter will restrict air flow. This is often mistaken for an out of adjustment carburetor. Check the condition of the air filter before adjusting the idle speed screw.
  • Page 17 MAINTENANCE AND REPAIR INSTRUCTIONS 3. Remove the screw behind the engine cover (Fig. 35). Fig. 35 4. Disconnect the spark plug wire. 5. Clean dirt from around the spark plug. Remove the spark plug from the cylinder head by turning a 5/8 in. socket counterclockwise.

  • Page 18: Cleaning And Storage

    Drain the gas tank before transporting. • Tighten gas cap before transporting. To avoid serious WARNING: personal injury, always turn your unit off and allow it to cool before you clean or service it. from the cylinder before attempting to start the trimmer after storage.

  • Page 19: Troubleshooting Chart

    ENGINE WILL NOT START C A U S E Empty fuel tank Primer bulb wasn't pressed enough Old fuel Fouled spark plug Plugged spark arrestor When it is above 40°F outside & the Cold Weather Start Lever is in the CLOSED / START position When it is below 40°F outside &...

  • Page 20: Specifications

    SPECIFICATIONS ENGINE* Engine Type ... Air-Cooled, 4-Cycle Displacement ... 1.6 cu. in. (26.2 cc) Clutch Type ... Centrifugal Operating RPM ... 6,800 - 9,300 rpm Idle Speed RPM... 2,800 - 3,600 rpm Ignition Type ... Electronic Ignition Switch...Rocker Switch Valve clearance ..003–.006 in. (.076–.152 mm)) Spark Plug Gap...
  • Page 21 NOTES...

  • Page 22: Warranty Information

    MANUFACTURER’S LIMITED WARRANTY FOR: The limited warranty set forth below is given by MTD LLC (MTD) with respect to new merchandise purchased and used in the United States, its possessions and territories. MTD warrants this product against defects in material and...
  • Page 23 Manuel de l'utilisateur MP425 & MP475 Désherbeuse à gaz à 4-temps IMPORTANT: LISEZ LES RÈGLES ET CONSIGNES DE SÉCURITÉ SOIGNEUSEMENT P/N 769-02972 (02/07)
  • Page 24 Nous nous réservons le droit d'y apporter des modifications à tout moment, sans préavis. Copyright© 2007 MTD SOUTHWEST INC., Tous droits réservés. INFORMATIONS D’ENTRETIEN Tout entretien effectué sur cet appareil pendant et après la période de garantie doit être fait par un concess-...
  • Page 25 Les symboles de sécurité attirent votre attention sur des dangers potentiels. Ces symboles et leurs détails explicatifs méritent que vous les lisiez et compreniez bien. Les avertissements de sécurité ne peuvent éviter les dangers de par eux-mêmes. Les consignes ou mises en garde qu'ils donnent ne remplacent pas des mesures préventives appropriées contre les accidents.
  • Page 26 • Évitez de créer une source d'allumage pour le carburant déversé. Ne démarrez pas le moteur avant que les vapeurs de carburant ne se soient dissipées. • Ajoutez le carburant dans un endroit bien aéré et propre en plein air à l'abri des étincelles ou des flammes. N'enlevez lentement le bouchon du réservoir d'essence qu'après avoir arrêté...
  • Page 27 SYMBOLES DE SÉCURITÉ ET INTERNATIONAUX Ce manuel de l'utilisateur décrit les symboles et pictogrammes de sécurité et internationaux pouvant apparaître sur ce produit. Consultez le manuel de l'utilisateur pour les informations concernant la sécurité, le montage, le fonctionnement, l'entretien et les réparations. SYMBOLE SIGNIFICATION •...
  • Page 28 FAMILIARISEZ-VOUS AVEC L’APPAREIL APPLICATIONS Utilisation comme désherbeuse : • Coupe d'herbe et de mauvaises herbes légères. • Coupe de bordures • Taille autour des arbres, des clôtures, etc. D'autres accessoires en option peuvent être utilisés. Voir la liste d'accessoires á EZ-Link. REMARQUE: L'illustration ci-dessous peut différer légèrement de votre appareil.

  • Page 29: Instructions De Montage

    Accessoire Support du de coupe protecteur Fig. 2 MP425 1. Placez l’écran de l’accessoire de coupe sur le logement de l’arbre. Veillez à ce que la patte d’attache de l’écran glisse dans l’encoche au bord de Bride inférieure l’écran de coupe. Tournez l’écran dans le sens contraire des aiguilles d’une montre (Fig.
  • Page 30 INFORMATIONS SUR L'HUILE ET LE CARBURANT DANGER: LE REMPLISSAGE EXCESSIF DU CARTER-MOTEUR PEUT ANTRAÎNER DES BLESSURES GRAVES. Nous ne saurions trop insister sur l'importance de la vérification du niveau d'huile du carter- moteur et de son maintien. Vérifiez l'huile avant chaque utilisation et changez-la au besoin tel qu'indiqué...
  • Page 31 INFORMATIONS SUR L'HUILE ET LE CARBURANT TYPE DE CARBURANT RECOMMANDÉ En général, si l'appareil ne fonctionne pas correctement, c'est que le carburant est vieux ou mal mélangé. Prenez soin d'utiliser du carburant sans plomb frais et propre. REMARQUE : ceci est un moteur à quatre temps. Pour éviter d’endommager l’appareil, ne mélangez pas l’huile avec l’essence.
  • Page 32 INSTRUCTIONS DE DÉMARRAGE ET ARRÊT Déverrouilleur INSTRUCTIONS DE DÉMARRAGE Corde de démarrage Manette des gaz...
  • Page 33 FONCTIONNEMENT DU EZ-Link Le système EZ-Link permet d'utiliser ces accessoires optionnels : Cultivateur ......GC720r Edger .
  • Page 34 TENUE DE LA DÉSHERBEUSE AVERTISSEMENT: des protections (yeux, oreilles, pieds et corps) pour diminuer les risques de blessures durant l'utilisation de l'appareil. Avant de faire marcher l'appareil, tenez-vous en position de fonctionnement (Fig. 17). Vérifiez les points suivants: • L'opérateur porte une visière et des vêtements appropriés.
  • Page 35 REMARQUE : certaines procédures d'entretien nécessitent des compétences ou des outils particuliers. Si vous n'êtes pas sûr de pouvoir les entreprendre, emmenez votre appareil dans un atelier, chez un technicien ou un concessionnaire agréé spécialisé dans les réparations de moteurs d’outils mécaniques de plein air.
  • Page 36 ENTRETIEN ET RÉPARATIONS Bouchon de remplissage / jauge d'huile Joint torique Plein Ajoutez 41-44 ml (1,4-1,5 oz) Haut de la jauge Fig. 23 6. Si le niveau est trop bas, ajoutez un peu d'huile par l’orifice et revérifiez (Fig. 24). Continuez jusqu'à ce que le niveau d'huile atteigne le haut de la jauge.
  • Page 37 ENTRETIEN ET RÉPARATIONS ENTRETIEN DU FILTRE À AIR Nettoyage du filtre à air AVERTISSEMENT: blessures graves, éteignez toujours l'appareil et laissez-le refroidir avant tout nettoyage ou entretien. Nettoyez et relubrifiez le filtre à air à toutes les 10 heures de fonctionnement. C'est l'un des éléments les plus importants pour l'entretien.
  • Page 38 ENTRETIEN ET RÉPARATIONS Vis de réglage du ralenti Fig. 32 Nettoyage du filtre à air L'état du filtre à air est très important pour le fonctionnement de l'appareil. Un filtre à air sale restreint le débit d'air et affecte le mélange de carburant/air. On confond souvent cela avec un mauvais réglage du carburateur.
  • Page 39 3. Enlevez la vis derrière le couvercle du moteur (Fig. 35). Fig. 35 4. Déconnectez le câble de la bougie. 5. Nettoyez toute saleté de la bougie. Retirez la bougie de la culasse en tournant la douille de 5/8 po à gauche.
  • Page 40 ENTRETIEN ET RÉPARATIONS REMPLACEMENT DE LA BOUGIE Utilisez une bougie 791-180852. L'écartement correct est de 0,635 mm (0,025 po). Retirez la bougie après 25 heures de fonctionnement et vérifiez son état. 1. Arrêtez le moteur et laissez-le refroidir. Saisissez fermement le câble de la bougie et retirez le capuchon de celle-ci.
  • Page 41 LE MOTEUR REFUSE DE DÉMARRER C A U S E Réservoir de carburant vide La poire d'amorçage n'a pas été pressée assez fort Carburant vieux Bougie encrassée Pare-étincelles colmaté Le levier de démarrage à froid est en position FERME lorsque la température dehors dépasse 4°C (40°F) Le levier de démarrage à...
  • Page 42 CARACTÉRISTIQUES MOTEUR* Type de moteur ... Refroidi par air, 4-temps Cylindrée... 26,2 cc (1,6 po3) Type d'embrayage ... Centrifuge Régime de fonctionnement... 6,800 - 9,300 tr/min Régime ralenti ... 2,800 - 3,600 tr/min Type d'allumage ... Électronique Contact d'allumage ... Interrupteur berceau Jeu de soupape d’admission ...
  • Page 43 REMARQUES...
  • Page 44 MTD LLC et concerne les marchandises neuves achetées et utilisées aux États-Unis, ses possessions et territoires. MTD garantit ce produit contre tout vice de matière ou de façon pendant une période de deux (2) ans à compter de la date d'achat initiale et elle se réserve le choix de réparer ou de remplacer, à...
  • Page 45 Manual del Operador MP425 & MP475 Recortador de 4 Ciclos a Gasolina IMPORTANTE: LEA LAS REGLAS DE SEGURIDAD E INSTRUCCIONES DETENIDAMENTE P/N 769-02972 (02/07)
  • Page 46 Nos reservamos el derecho de hacer cambios en cualquier momento sin aviso previo. Copyright© 2007 MTD SOUTHWEST INC. Todos los derechos reservados. INFORMACION DEL SERVICIO El servicio de esta unidad, ya sea durante o después del período cubierto por la garantía, debe ser realizado...

  • Page 47: Normas Para Una Operación Segura

    NORMAS PARA UNA OPERACION SEGURA Los símbolos de seguridad se utilizan para llamar su atención sobre posibles peligros. Los símbolos de seguridad y sus explicaciones merecen toda su atención y comprensión. Los símbolos de seguridad no eliminan ningún peligro por sí mismos. Las instrucciones o advertencias que ofrecen no substituyen las medidas adecuadas de prevención de accidentes.
  • Page 48 NORMAS PARA UNA OPERACIÓN SEGURA • Antes de llenar el tanque de combustible, apague siempre el motor y espere que se enfríe. No retire nunca la tapa del tanque de combustible ni cargue combustible mientras el motor esté caliente. No opere nunca la unidad sin la tapa del combustible colocada firmemente en su lugar.
  • Page 49 NORMAS PARA UNA OPERACIÓN SEGURA SIMBOLOS DE SEGURIDAD E INTERNACIONALES Este manual del operador describe los símbolos y figuras de seguridad e internacionales que pueden aparecer en este producto. Lea el manual del operador para obtener información completa acerca de la seguridad, ensamble, operación y mantenimiento y reparación.

  • Page 50: Conozca Su Unidad

    CONOZCA SU UNIDAD Amortiguardor de chispas APLICACIONES Bujía de Como recortador: Silenciador encendido • Corte de césped y hierbas delgadas Protección del silenciador • Recorte de bordes • Recorte decorativo alrededor de árboles, cercos, etc. Mango de la cuerda de Puede usar otros accesorios con la unidad.

  • Page 51: Instrucciones De Ensamble

    4. Repita los pasos 2 y 3 hasta haber comenzado los tres tornillos con un destornillador Phillips, luego ajústelos bien. (3) Tornillos MP425 1. Coloque el protector del accesorio de corte en el bastidor del eje. Cerciórese de que el soporte de Abrazadera inferior montaje de la guardera se deslice en la ranura situada en el borde del protector de corte.

  • Page 52: Información Del Aceite Y Del Combustible

    INFORMACION DEL ACEITE Y DEL COMBUSTIBLE ADVERTENCIA: SIADO EL CÁRTER PUEDE CAUSAR LESIONES PERSONALES GRAVES No podemos exagerar la importancia del control y mantenimiento del nivel correcto de aceite en el cigüeñal. Verifique el aceite antes de cada uso y cámbielo cuando sea necesario según se indica en la sección de Cambio del aceite .
  • Page 53 INFORMACION DEL ACEITE Y DEL COMBUSTIBLE TIPO DE COMBUSTIBLE RECOMENDADO El combustible viejo es la causa principal del mal funcionamiento de la unidad. Asegúrese de usar combustible nuevo, limpio y sin plomo. NOTA: Este es un motor de cuatro ciclos. Para evitar dañar su unidad, no mezcle el aceite con la gasolina.

  • Page 54: Instrucciones De Arranque Y Apagado

    INSTRUCCIONES DE ARRANQUE Y APAGADO ADVERTENCIA: exterior bien ventilada. Los gases de escape de monóxido de carbono pueden ser letales en un área cerrada. ADVERTENCIA: Colóquese en posición de inicio cuando tire de la cuerda de arranque (Fig. 22). El operador y la unidad deben estar en una posición estable al arrancar la unidad para evitar graves lesiones personales.

  • Page 55: Instrucciones De Operación

    INSTRUCCIONES DE OPERACIÓN OPERACION DEL SISTEMA EZ-Link™ El sistema EZ-Link™ le permite el uso de estos accesorios optativos. Cultivador ......GC720r Edger .
  • Page 56 INSTRUCCIONES DE OPERACIÓN COMO SOSTENER EL RECORTADOR Antes de operar esta unidad, párese en posición de operación (Fig. 17). Verifique lo siguiente: • El operador tiene protección ocular y ropa adecuada. • El brazo derecho está levemente oblado, y la mano está...

  • Page 57: Instrucciones De Mantenimiento Y Reparación

    INSTRUCCIONES DE MANTENIMIENTO Y REPARACIÓN NOTA: Algunos procedimientos de mantenimiento pueden requerir el uso de herramientas o habilidades especiales. Si no está seguro acerca de estos procedimientos, lleve su unidad a un establecimiento de reparación, persona o distribuidor de servicio autorizado que arregle motores para uso fuera de la carretera.
  • Page 58 INSTRUCCIONES DE MANTENIMIENTO Y REPARACIÓN INSPECCION DEL NIVEL DE ACEITE PRECAUCION: excesivo del motor y el daño de la unidad, mantenga siempre el nivel de aceite correcto en el cárter del cigüeñal. No opere nunca la unidad con el aceite debajo del extremo inferior de la varilla de medición.
  • Page 59 INSTRUCCIONES DE MANTENIMIENTO Y REPARACIÓN MANTENIMIENTO DEL FILTRO DE AIRE Limpieza del filtro de aire Limpie y vuelva a aceitar el filtro de aire cada 10 horas de operación. Es una de las partes cuyo mantenimiento es importante. No mantener debidamente su filtro de aire puede resultar en funcionamiento inadecuado o puede causar daño permanente a su motor.
  • Page 60 INSTRUCCIONES DE MANTENIMIENTO Y REPARACIÓN Tornillo de ajuste de mínima Fig. 32 Limpieza del Filtro de Aire La condición del filtro de aire es importante para el funcionamiento de la unidad. Un filtro de aire sucio limitará el flujo de aire y cambiará la mezcla de aire y combustible. Con frecuencia esto se confunde con un carburador fuera de ajuste.
  • Page 61 INSTRUCCIONES DE MANTENIMIENTO Y REPARACIÓN 3. Saque el tornillo que está detrás de la cubierta del motor (Fig. 35). Fig. 35 4. Desconecte el cable de la bujía de encendido. 5. Limpie la suciedad de alrededor de la bujía de encendido.
  • Page 62 INSTRUCCIONES DE MANTENIMIENTO Y REPARACIÓN CAMBIO DE LA BUJIA DE ENCENDIDO Use una bujía de encendido 791-180852. La separación correcta es de 0,635 mm (0,025 pulg). Retire la bujía luego de cada 25 horas de operación e inspeccione su estado. 1.
  • Page 63 RESOLUCIÓN DE PROBLEMAS C A U S A EL MOTOR NO ARRANCA El tanque de combustible está vacío La bombilla de cebado no fue oprimida lo suficiente El combustible es viejo La bujía de encendido está arruinada Parachispas obstruido La Palanca de Arranque en Frío está en la posición CERRADA (cuando la temperatura exterior sobrepasa 4°C (40°F) La Palanca de Arranque en Frío está...

  • Page 64: Especificaciones

    MOTOR* Tipo de motor ... Enfriado por aire, 4 ciclos Desplazamiento ... 1.6 pulgadas cúbicas (26.2 cc) Tipo de embrague... Centrífugo R.P.M. de operación ... 6,800 - 9,300 r.p.m. R.P.M. de velocidad mínima... 2,800 - 3,600 r.p.m. Tipo de encendido... Electrónico Interruptor de encendido...Interruptor oscilante Huelgo de la válvula (entrada) ...
  • Page 65 NOTAS...
  • Page 66 NOTAS...
  • Page 67 NOTAS...

  • Page 68: Parts List

    PARTS LIST ENGINE PARTS - MODELS MP425 & MP475 4-CYCLE GAS TRIMMERS...
  • Page 69 791-181045 Screen Cover 791-181046 Screw 791-182361 Muffler Mounting Screw 753-04092 Muffler Cover 791-182537 Wire Grommet PARTS LIST ENGINE PARTS - MODELS MP425 & MP475 4-CYCLE GAS TRIMMERS Item Part No. Description 753-04288 Pulley Retainer 753-1199 Recoil Pulley 753-04286 Recoil Spring...
  • Page 70 BOOM AND TRIMMER PARTS - MODEL MP425 4-CYCLE GAS TRIMMER Item Part No. Description 753-04234 Throttle Housing Assembly (includes 2-4) 791-182405 Switch 753-04119 Throttle Trigger 791-182690 Throttle Trigger Spring 753-04503 Upper Drive Shaft Housing Assembly 791-180869 Deluxe D-Handle Assembly (includes 7-9)
  • Page 71 PARTS LIST BOOM AND TRIMMER PARTS - MODEL MP475 4-CYCLE GAS TRIMMER...

  • Page 72: Garantía

    C. MTD no le ofrece ninguna garantía a los productos que sean vendidos o exportados fuera de los Estados Unidos de América, sus posesiones y territorios, excepto aquellos que se vendan a través de los canales de distribución para...

This manual is also suitable for:

Mp425 , mp475Mp475

Table of Contents
