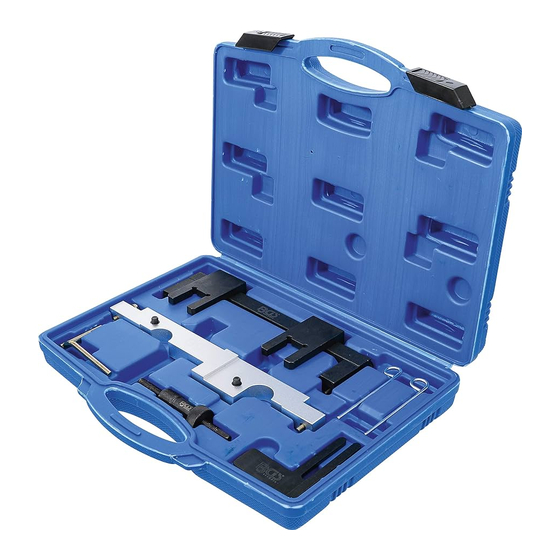

BGS technic 8570 Instruction Manual

Motor-Einstellwerkzeug-Satz für BMW N43

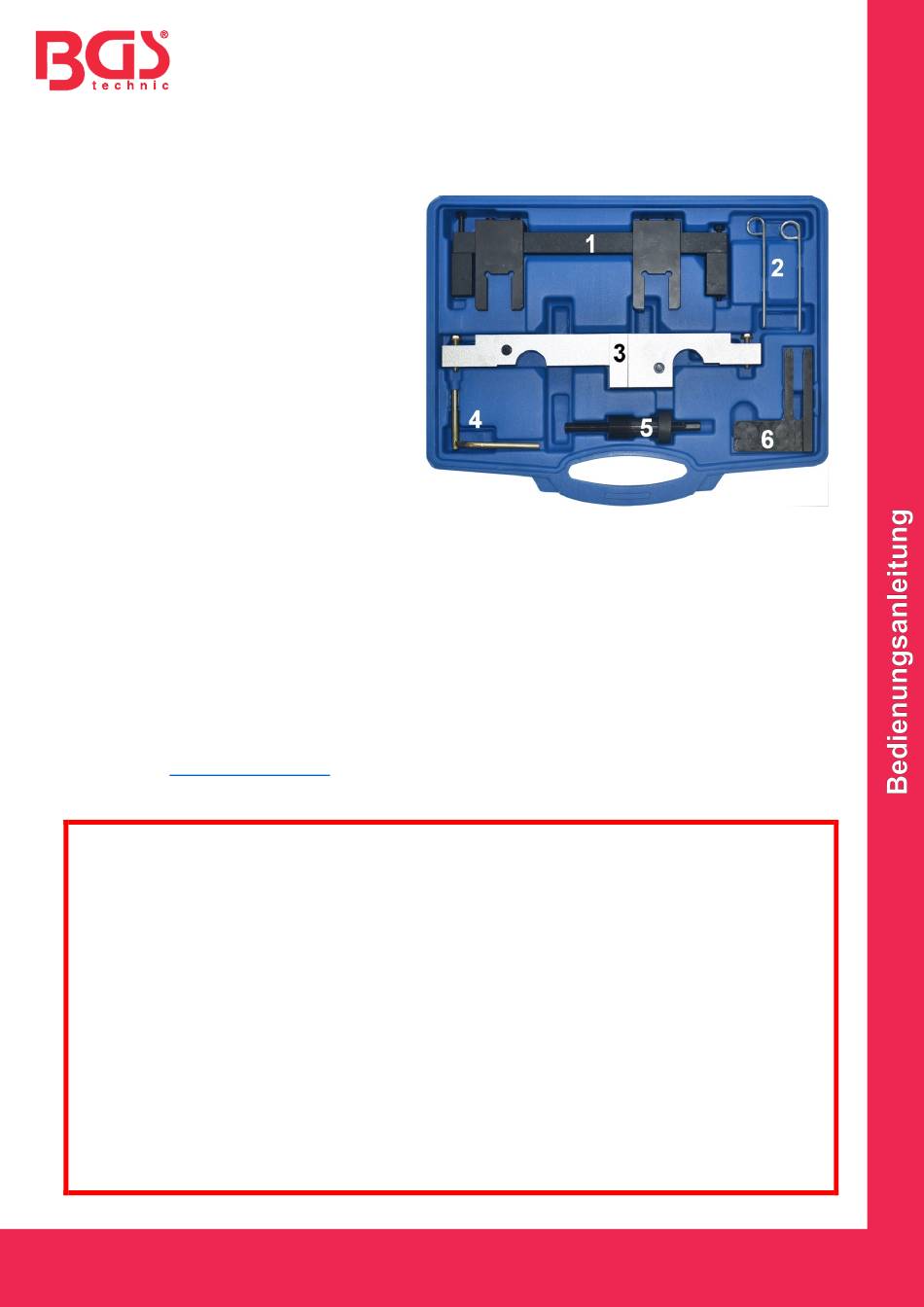

WERKZEUGE
1 Nockenwellen-Fixierwerkzeug
zu verwenden wie OEM 11 8 690
(11 8 691 / 11 8 692 / 11 8 693)
2 Kettenspanner-Arretierstifte
zu verwenden wie OEM 11 3 340
3 Einstellwerkzeug für Vanos
zu verwenden wie OEM 11 8 710
(11 8 711 / 11 8 712)
4 Kurbelwellen-Fixierwerkzeug
zu verwenden wie OEM 11 5 120
5 Werkzeug für Kettenspanner
zu verwenden wie OEM 11 9 340
(11 9 341 / 11 9 342)
6 Ausgleichswellen-Fixierwerkzeug
zu verwenden wie OEM 11 8 700
VERWENDUNGSZWECK
Dieser Werkzeugsatz dient zum Einstellen und Überprüfen der Motor-Steuerzeiten.
Der Satz enthält wichtige Werkzeuge zum Positionieren der VANOS-Steuerung, Kurbel-, Nocken- und
Ausgleichswellen. Die Werkzeuge in dem Satz sind geeignet für z.B. folgende BMW-Modelle:
1er Modelle E81 / E82 / E87 / E88 Bj. 2006 bis 2012
3er Modelle E90 / E91 / E92 / E93 Bj. 2006 bis 2012
5er Modelle E60 / E61 Bj. 2007 bis 2010
mit Motoren: N43 (B16A/AA), N43 (B20A), N43 (B20AA), N43 (B20AY), N43 (B20KO), N43 (B20UO)
Weitere Infos zum Artikel und eine Liste der geeigneten Motoren und Modelle finden Sie auf unserer
Internetseite: www.bgstechnic.com
SICHERHEITSHINWEISE
•
Verwenden Sie das Werkzeug nicht, wenn Teile fehlen oder beschädigt sind.
•
Verwenden Sie das Werkzeug nur für den vorgesehenen Zweck.
•
Legen Sie das Werkzeug niemals auf die Fahrzeug-Batterie. Gefahr von Kurzschluss.
•
Vorsicht bei Arbeiten an laufenden Motoren. Lose Kleidung, Werkzeuge und andere
Gegenstände können von drehenden Teilen erfasst werden und schwere Verletzungen
verursachen.
•
Halten Sie Kinder und andere unbefugte Personen vom Arbeitsbereich fern.
•
Lassen Sie Kinder nicht mit dem Werkzeug oder dessen Verpackung spielen.
•
Vorsicht bei Arbeiten an heißen Motoren, es besteht Verbrennungsgefahr!
•
Entfernen Sie vor der Reparatur den Zündschlüssel, so verhindern Sie ein versehentliches
Starten des Motors und einen dadurch entstehenden Motorschaden.
•
Diese Anleitung dient als Kurzinformation und ersetzt keinesfalls ein Werkstatthandbuch,
verwenden Sie immer fahrzeugspezifische Serviceliteratur, dieser entnehmen Sie bitte
technische Angaben wie Drehmomentwerte, Hinweise zur Demontage/Montage, usw.
•
Nach erfolgter Reparatur bzw. vor dem Starten den Motor min. 2 Umdrehungen von Hand
drehen und die Steuerzeiten erneut überprüfen.
•
Drehen Sie den Motor nur in normaler Drehrichtung (im Uhrzeigersinn soweit nicht anders
angegeben)
