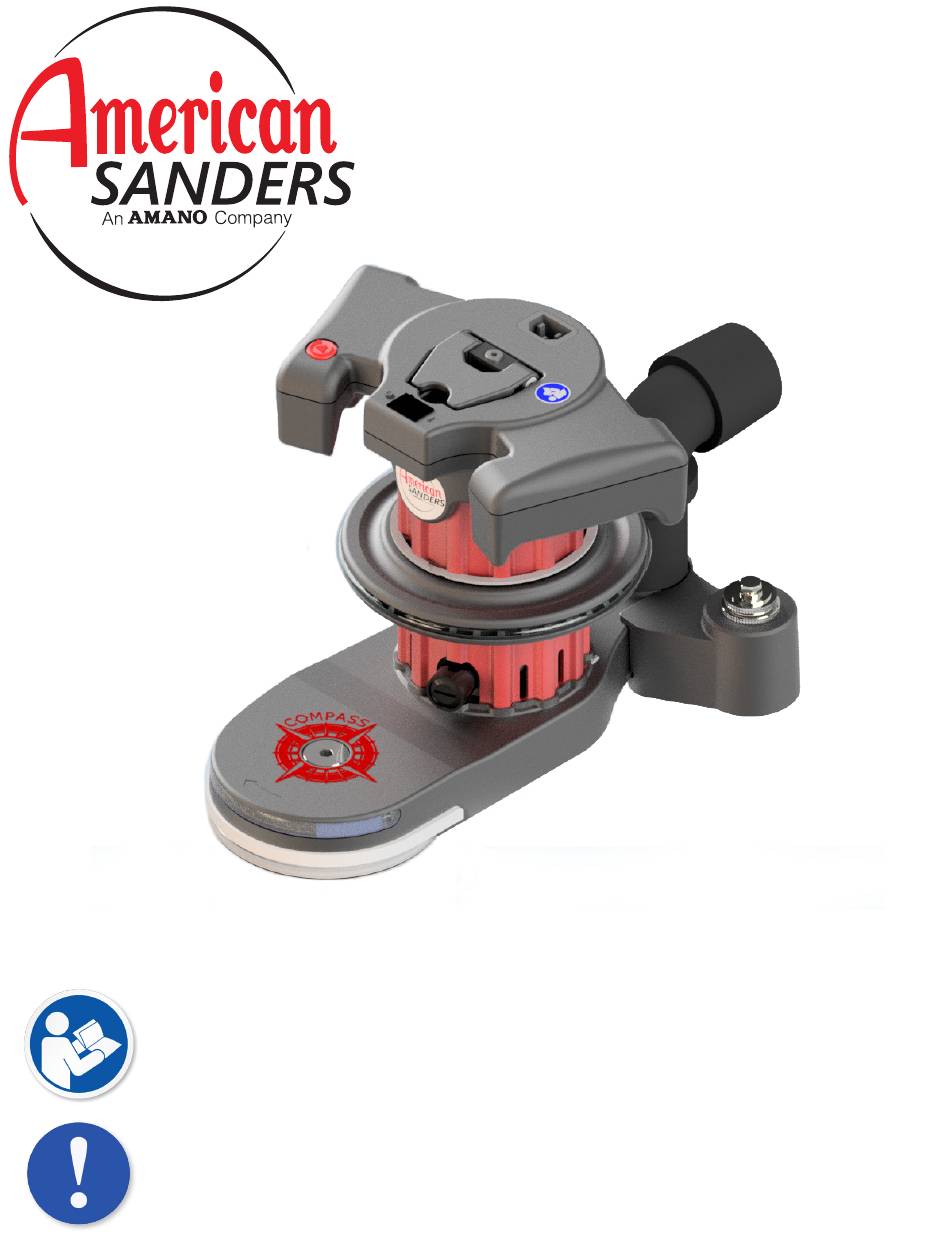

COMPASS
Operator's Manual

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the American Sanders Compass and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Amano American Sanders Compass

Summary of Contents for Amano American Sanders Compass

  • Page 1 COMPASS Operator’s Manual...

  • Page 2: Table Of Contents

    READ THIS BOOK This book has important information for the use and safe operation of this machine. Failure to read this book prior to operating or attempting any service or maintenance procedure to your American Sanders machine could result in injury to you or to other personnel;...
  • Page 3 DANGER: Failure to read the Owner’s Manual prior to operating or servicing your American Sanders machine could result in injury to you or to other personnel; damage to the machine or to other property could occur as well. You must have training in the operation of this machine before using it.
  • Page 4 Use the power tool and accessories in accordance with these instructions, taking into account the working conditions and the work to be performed. Use of the power tool for operations different from those intended could result in a hazardous situation. Operating a tool that is not completely of fully assembled could result in injury or property damage.

  • Page 6: Introduction

    Introduction Introduction KNOW YOUR MACHINE KNOW YOUR MACHINE 1 ON/OFF Switch 1 ON/OFF Switch 2 Start Button 2 Start Button 3 Power Cord Receptacle 3 Power Cord Receptacle 4 1-1/2" VAC Connection 4 1-1/2” VAC Connection 5 Operating Handles 5 Operation Handles 6 Head Index Latch 6 Head Index Latch 7 LED Work Light...

  • Page 7: Electrical Connection Instructions

    Electrical Connection Instructions Extension Cords (120V) Use only an approved extension cord with three conductors, a plug with three terminals, and a connector body with three holes. WARNING: If you use an extension cord, use an extension cord with minimum wire size 12 AWG. Do not use an extension cord longer than 50 feet.

  • Page 8: Machine Setup

    Electrical Connection Instructions (230V) CAUTION: This machine will operate only on the AC frequency and electrical voltage shown on the nameplate. Make sure you have the correct frequency and voltage before connecting the power cord to an outlet. This machine must be connected to the electrical ground to protect the operator from electric shock. The machine has a power cord with two main conductors and one earthing conductor.

  • Page 9: Operating Instructions

    Operating Instructions Adjustment Procedures 1. Move machine to the location of your work. Set any exposed Leveling nails with hammer and punch to avoid encounter with abrasive. This machine can be leveled without tools. Grasp the adjusting screw, 2. Adjust angle by rotating Head Index Latch upward (Figure 7). “A”, and loosen the lock nut, “B”.

  • Page 10: Maintenance

    Routine Maintenance CAUTION: Failure to perform maintenance at recommended intervals may void warranty. Carbon Brushes Have the carbon brushes replaced at least every 500 hours and more frequently under heavy use. Bearings To insure reliable performance, have armature and pad driver bearings inspected for wear or damage after every 1500 hours. If used heavily, have the bearings replaced seasonally.

  • Page 11: Begin French Translation

    LIRE CE MANUEL Ce manuel contient des informations importantes pour l’utilisation et le fonctionnement en toute sécurité de cette machine. Le fait de ne pas lire ce manuel avant d’utiliser ou de tenter d’utiliser votre machine American Sanders ou d’effectuer toute activité...

  • Page 12: Parts Manual

    DANGER : Le fait de ne pas lire le manuel d’utilisation avant d’utiliser ou d’entretenir votre machine American Sanders peut entraîner des blessures pour vous ou des tiers ainsi que des dommages de la machine ou d’autres biens. Vous devez avoir reçu une formation sur le fonctionnement de cette machine avant de l’utiliser.

  • Page 13: Wiring Diagram

    Lorsque vous utilisez un outil électrique à l’extérieur, utiliser une rallonge électrique adaptée à un usage extérieur. L’utilisation d’un cordon d’alimentation adapté à un usage extérieur réduit le risque de choc électrique. Si l’utilisation d’un outil électrique dans un endroit humide est inévitable, utiliser un dispositif différentiel à courant résiduel (DDR) ou un disjoncteur de fuite à...
  • Page 14 Ne pas utiliser un accessoire endommagé. Avant chaque utilisation, inspecter l’accessoire comme la meule abrasive à la recherche de copeaux ou de fissures, le plateau de support à la recherche de fissures, de déchirures ou d’usure excessive, la brosse métallique à la recherche de fils desserrés ou fissurés.

  • Page 15: Introduction

    Introduction Introduction KNOW YOUR MACHINE APPRENEZ À CONNAÎTRE VOTRE 1 ON/OFF Switch MACHINE 2 Start Button 1 Interrupteur MARCHE/ARRÊT 3 Power Cord Receptacle 2 Bouton Démarrer 4 1-1/2" VAC Connection 3 Prise du cordon d'alimentation 5 Operating Handles 4 Connexion 1-1/2” VAC 6 Head Index Latch 5 Poignées de commande 7 LED Work Light...

  • Page 16: Instructions Concernant Le Raccordement Électrique

    Instructions de connexion électrique Rallonges (120 V) Utilisez uniquement une rallonge approuvée avec trois fils, une fiche avec trois bornes et un corps de connecteur avec trois trous. AVERTISSEMENT : Si vous utilisez une rallonge électrique, utilisez une rallonge électrique de calibre 12 AWG minimum. N’utilisez pas une rallonge plus longue que 50 pieds.

  • Page 17: Installation De La Machine

    Consignes pour le branchement électrique (230V) PRÉCAUTION : Cette machine fonctionne uniquement avec la fréquence et la tension CA spécifiées sur la plaque. Assurez-vous que vous utilisez la bonne fréquence et tension avant de brancher le cordon d'alimentation dans une prise. Cette machine doit être mise à...

  • Page 18: Instructions D'opération

    Instructions d'opération Procédures de réglage 1. Déplacez la machine sur l'emplacement de travail. Ajustez tout clou Nivellement exposé avec un marteau et un poinçon pour éviter tout contact avec Cette machine peut être mise à niveau sans outils. Saisissez la vis de l'abrasif.

  • Page 19: Maintenance

    Maintenance périodique PRÉCAUTION : Le non-respect des intervalles d'entretien recommandés peut entraîner l'annulation de la garantie. Brosses en carbone Faites remplacer les brosses en carbone au moins toutes les 500 heures et plus fréquemment en cas d'utilisation intensive. Paliers Pour garantir des performances fiables, faites inspecter les paliers de l'induit et de l'entraîneur de patin pour rechercher toute trace d'usure ou de détérioration toutes les 1 500 heures.

  • Page 20: Manuel Des Pièces

    FloorCrafter Compass Parts Manual Belt Sander Parts Manual Notes: Notes : ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ 20 5 2...

  • Page 21: Schéma De Câblage

    Wiring Diagram 07235A (115V-60Hz) 07235B (230V-50Hz) RF078700 060519...
  • Page 22 Parts List PART ITEM DESCRIPTION NUMBER LOWER COMPONENTS 87701A 5/16 - 18 x 5/8, BHCS 962027 SCREW, 8-32 X 1/2, PAN HD 962822 SCR 1/4-20 X 5/8 BT ST SOC AS003501 PAD, FOAM, 5" AS038101 ASSY, BASE, STAIR SANDER AS038600 SHAFT, DRIVEN, STAIR SANDER AS039400 PULLEY, ASSEM, 5"...
  • Page 23 UPPER COMPONENTS Parts List PART ITEM DESCRIPTION NUMBER 962016 SCR 10-24 X 1/2 RD ST MACH AS038800 HANDLE ASSEMBLY AS039100 HANDLE, RELEASE AS040600 BLOCK, PIVOT, STAIR SANDER AS058000 CLAMP, STRAIN RELIEF, 1/4" AS090100 SPRING, COMP. .5L, .6OD,.045W AS091200 CLUTCH, INDEX COMPASS NB075200 1/4X1/2X#10-24 SHORT-THREAD SS RF079600...
  • Page 24 HANDLE ASSEMBLY Parts List PART ITEM DESCRIPTION NUMBER 962027 SCREW, 8-32 X 1/2, PAN HD AS042800 BOARD, ASM, MAIN CIRCUIT, 115V AS042801 BOARD, ASM, MAIN CIRCUIT, 230V AS087201 ASSY. HANDLE, COMPASS, UPPER AS087301 ASSY., HANDLE, COMPASS, LOWER AS087400 BUTTON, COMPASS START AS090000 SWITCH, ROCKER, DPST AS090100...
  • Page 25 PULLEY ASSEMBLY Parts List PART ITEM DESCRIPTION NUMBER 61355A SPACERCASTER WHEEL AM 8&12 902567 BEARING BALL DOUBLE SEALED AS039500 PULLEY, 5" SANDING RF080300 8/29/21 NB076000 RING, INT., 35mm...
  • Page 26 CASTER ASSEMBLY Parts List PART ITEM DESCRIPTION NUMBER 960130 SCREW, SWIVEL, CASTER 10212A WHEEL & YOKE ASM. 298215 COLLAR, SPACING 50740A BEARING, BALL, 1/4 X 3/4, SHIELD 85702A SCR 1/4-20 X 1 3/4 HX ST CAP 920670 NUT, LOCK, ADJUST RF080400 8/31/21 AS087500...

  • Page 27: Warranty

    Limited Warranty Compass TO QUALIFY FOR THIS WARRANTY INSTRUCTIONS AND CONDITIONS FOR WARRANTY REIMBURSEMENT (1) Machine must be registered within 30 days from the time of purchase on a form provided by American Sanders. Your American Sanders l Order replacement part: Orders will be processed and charged, as Distributor is responsible for the registration of your machine.
  • Page 28 Garantía limitada Compass REQUISITOS DE LA GARANTÍA INSTRUCCIONES Y CONDICIONES PARA EL REEMBOLSO DE LA GARANTÍA (1) La máquina debe registrarse durante los 30 días siguientes al momento de la compra en un formulario proporcionado por American l Pedido de una pieza de repuesto: los pedidos serán procesados y Sanders.

  • Page 29: Garantie

    Garantie limitée Compass POUR BÉNÉFICIER DE CETTE GARANTIE INSTRUCTIONS ET CONDITIONS DE REMBOURSEMENT DE LA GARANTIE (1) La machine doit être enregistrée dans les 30 jours suivant l’achat sur un formulaire fourni par American Sanders. Votre distributeur l Commander une pièce de rechange : Les commandes seront traitées American Sanders est responsable de l’enregistrement de votre et facturées selon la procédure normale.
  • Page 32 American Sanders an AMANO Company 1 Eclipse Rd l PO Box 909 Sparta, North Carolina 28675 l USA www.pioneereclipse.com www.americansanders.com +1-336-372-8080 1-800-367-3550 Fax 1-336-372-2913 LT087000 © 2021 American Sanders Compass_A 12921...
