Summary of Contents for MullToa BioLet 55ai

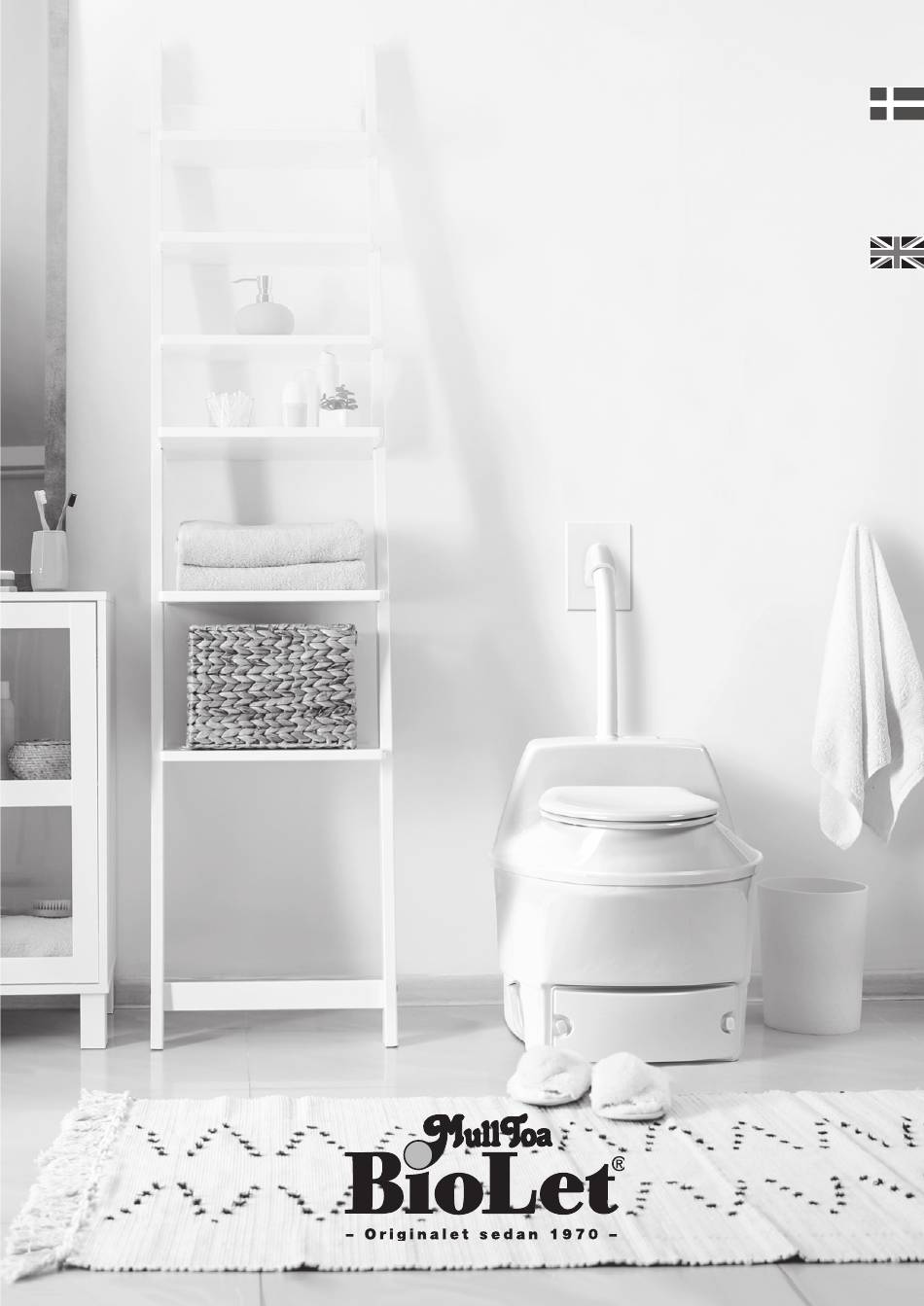

- Page 1 Installations- och Bruksanvisning ® BioLet /MullToa 55ai och 65ai Installation and User Manual ® BioLet 55ai and 65ai...
-
Page 2: Table Of Contents
/MullToa 55ai och 65ai När du står inför en installation av din nya BioLet/MullToa, ber vi dig läsa igenom denna instruktion i sin helhet innan du påbörjar installationsarbetet. Erfarenheten visar att de problem som kan uppstå ofta uteslutande har att göra med installation och skötsel. -
Page 3: Så Fungerar Biolet/Mulltoa
0mm, x Täckrör 0mm (muffat), x Reduceringsmuff, x Näthuv. Extra tillbehör Rörböjar (30° och 45°), isolering, raka rör samt MullToa Specialmull, MullToa Flugstopp och extra mullåda med lock. BioLet/MullToa i genomskärning Omrörare med rakor Anslutningsstos a. Utjämnare Värmereglage Display b. Raka – dubbel med spjäll Fläktmotor... -
Page 4: Installation
– Tumstock/mätverktyg – Asfaltskitt/klister Erforderlig golvyta är: BioLet/MullToa 55ai bredd 55 cm x längd 110 cm (för toalett och uttagning av mullåda) BioLet/MullToa 65ai bredd 65 cm x längd 135 cm (för toalett och uttagning av mullåda) Rörinstallation Använd endast BioLet/MullToa originaldelar. Röret från innertak och upp genom kallutrymmen, ska isoleras. -
Page 6: Skötsel
SKÖTSEL... -
Page 7: Funktionskontroll
Funktionskontroll VIA DISPLAYEN KAN MAN GÖRA EN ENKEL FUNKTIONSKONTROLL PÅ GIVARE OCH STYRNINGAR. Tryck ner knapp A först och därefter knapp B. Håll båda nedtryckta i ca 5 sek. Menyförnstret kommer ändras och man är inne i en undermeny. Här finns flera informationsfönster men de två... -
Page 8: Vätska I Nivåröret
FLOTTÖRENS FUNKTION BioLet/MullToa 55/65ai är utrustade med en flottör i mullådan som styr hur mycket värme som skall tillföras så att det hela tiden är en anpassning till vätskenivån i mullådan. Därför är det viktigt att kontrollera vätskenivån i slangen på höger sida framifrån sett varje vecka. -
Page 9: Töm På Våren
I samband med uppstart inför ny säsong starta alltid med att tömma mullådan, blanda eventuellt in BioLet/MullToa Specialmull i komposten (ej i lådan) för att få tillräcklig grundvolym, minst 1 0 cm ovanpå gallret. Strila med en vattenkanna några liter vatten för att fukta komposten innan man tar toaletten i bruk. Om det finns... -
Page 10: Frågor Och Svar
– Vad gör jag om det blir dålig lukt i toalettrummet? Svar: En rätt installerad och skött MullToa är luktfri. Om det skulle uppstå dålig lukt i toalettutrymmet är det ett tecken på att någonting är fel. Kontrollera att du noggrant följt installations- och skötselanvisningarna... -
Page 11: Byte Av Sprint
Kontrollera att: • BioLet/MullToa får tillräckligt med tilluft via en ventil (100 mm diameter) i yttervägg och att BioLet/MullToa originalrör (vita 55 mm diameter) använts vid installationen. • Undvik korsdrag genom att ha både fönster och ventiler öppna samtidigt eller badrumsfläkt. - Page 12 Swedish Ecology AB är ett svenskt företag med över 50 års erfarenhet av komposterings-, separeringstoaletter och gråvattenfilter. Vi har utveckling och egen tillverkning av flera innovativa produkter i Sverige; Komposterings- toaletten BioLet/MullToa, Separeringstoaletten Separera och BioFlush med vattentoalett. Vår långa erfarenhet och breda sortiment innebär naturligtvis stor trygghet för dig som kund.
- Page 13 Installation and User Manual ® BioLet 55ai and 65ai – E s t a b l i s h e d 1 9 7 0 –...
- Page 14 Installation- and user manual for ® BioLet 55ai och 65ai How the Biolet works Biolet is a selfcontained biological toilet that composts waste, toiletpaper and evaporates liquid. The composting process takes place using nature's own microorganisms, without the need of any chemicals. The toilet should be used as an ordinary toilet.
- Page 15 Your Biolet box The box contains: The toilet, bag of humus, rake. Installation kit Roof Installation kit Ventilations pipes 1100mm (43") x 4 pcs. Exterior pipe 1000 mm (39'') x 2 pcs. Insulation x 1000 mm (39") Reduction coupling 55/ 110 mm (2 1/4" / 4 ") Roof flashing, Insect netting Wall installation kit Bends 45°...
- Page 16 – Asphalt sealant/adhesives Required floor space BioLet 55ai width 55 cm (21 1/2") x lenght 110 cm (43") (toilet and room for removing tray) BioLet 65ai width 65 cm (25 1/2") x lenght 135 cm (53") (toilet and room for removing tray) Pipe installation The entire pipe, from ceiling and up through cold areas such as attic, must be insulated.
- Page 18 MAINTENANCE Setting NORMAL FUNKTION By pressing the button A, the toilet will start automaticly. • The fan runs according to use. • The heater adapts to the liquid level in the tray. • Mixer starts every 2 hours and each time the toilet has been used. MANUAL HEAT SETTING By pressing button B you can manually choose the heatinglevel.
- Page 19 Function test CHECK THE SENSORS BY USING THE DISPLAY To enter the service menu press down button A followed by button B. Keep both pressed down for about 5 sec. The menu will change and you have entered the service menu, release the buttons.
- Page 20 Function LIQUID IN THE LEVEL TUBE The level tube (on the right hand side, viewed from the front) (27) shows how much liquid there is in the tray. The tube should definitely not be full; this means the tray is full of liquid. 1-2cm (1/2 ") of liquid in the tube is ok. If the tube is filled and no warning in the display it can be caused of some kind of trouble with the float.
- Page 21 4. Empty the tray and clean the are arond the float. 5. Put the float in position. 6. Before you slide the tray back into place, check that the area where the tray goes is clean of any material. 7. Replace the level tube and the front cover. 8.
- Page 22 – What to do if the compost becomes too dry? The forming of hard lumps or that toilet paper remains on top instead of becoming wet and getting mixed in to the compost indicates that it is too dry. Spray a couple of litres (quarts) of water on the compost, at the same time mix the compost using the rake through the seat opening.
- Page 23 • Pipes fit the toilet properly and pipe joints are sealed. • That any pipe bends are not more than 45° or more than two bends. • Pipes insulated above ceiling. – What do I do if the mixer motor does not work? There is a shear pin on the motor shaft (20).
- Page 24 Designed & Manufactured by Swedish Ecology AB Klippan 1J S-414 51 Göteborg Sweden Tel: +46 31 42 29 30 Fax: +46 31 42 49 08 info@mulltoa.com www.mulltoa.com...
