MTF DM2 600i Operating Manual
  1. Manuals
  2. Brands
  3. MTF Manuals
  4. Lawn Mower
  5. DM2 600i
  6. Operating manual

MTF DM2 600i Operating Manual

Robot lawnmower
Hide thumbs Also See for DM2 600i:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

MTF DM2 600i
MTF DM2 1400i

ROBOTICKÁ SEKAČKA  Návod k obsluze
ROBOTICKÁ KOSAČKA  Návod na obsluhu
ROBOT LAWNMOWER  Operating Manual













Mountfield a.s.
Mirošovická 697
CZ 251 64 Mnichovice
2021/12 ‐  No. :832 EN/CZ/SK

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the DM2 600i and is the answer not in the manual?

Questions and answers

Related Manuals for MTF DM2 600i

Summary of Contents for MTF DM2 600i

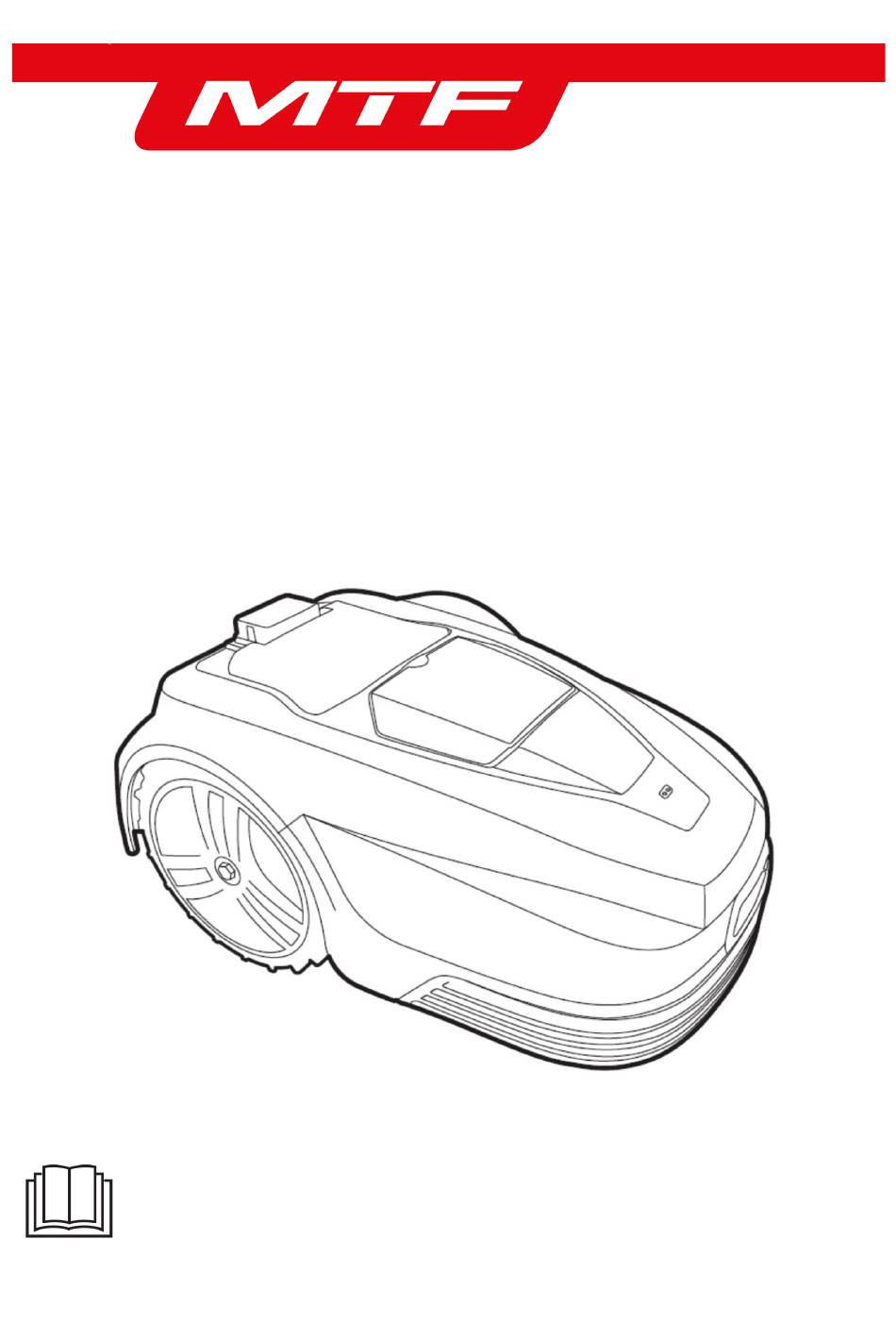

  • Page 1   MTF DM2 600i  MTF DM2 1400i    ROBOTICKÁ SEKAČKA  Návod k obsluze  ROBOTICKÁ KOSAČKA  Návod na obsluhu  ROBOT LAWNMOWER  Operating Manual                      Mountfield a.s. Mirošovická 697 CZ 251 64 Mnichovice 2021/12 ‐  No. :832 EN/CZ/SK       ...
