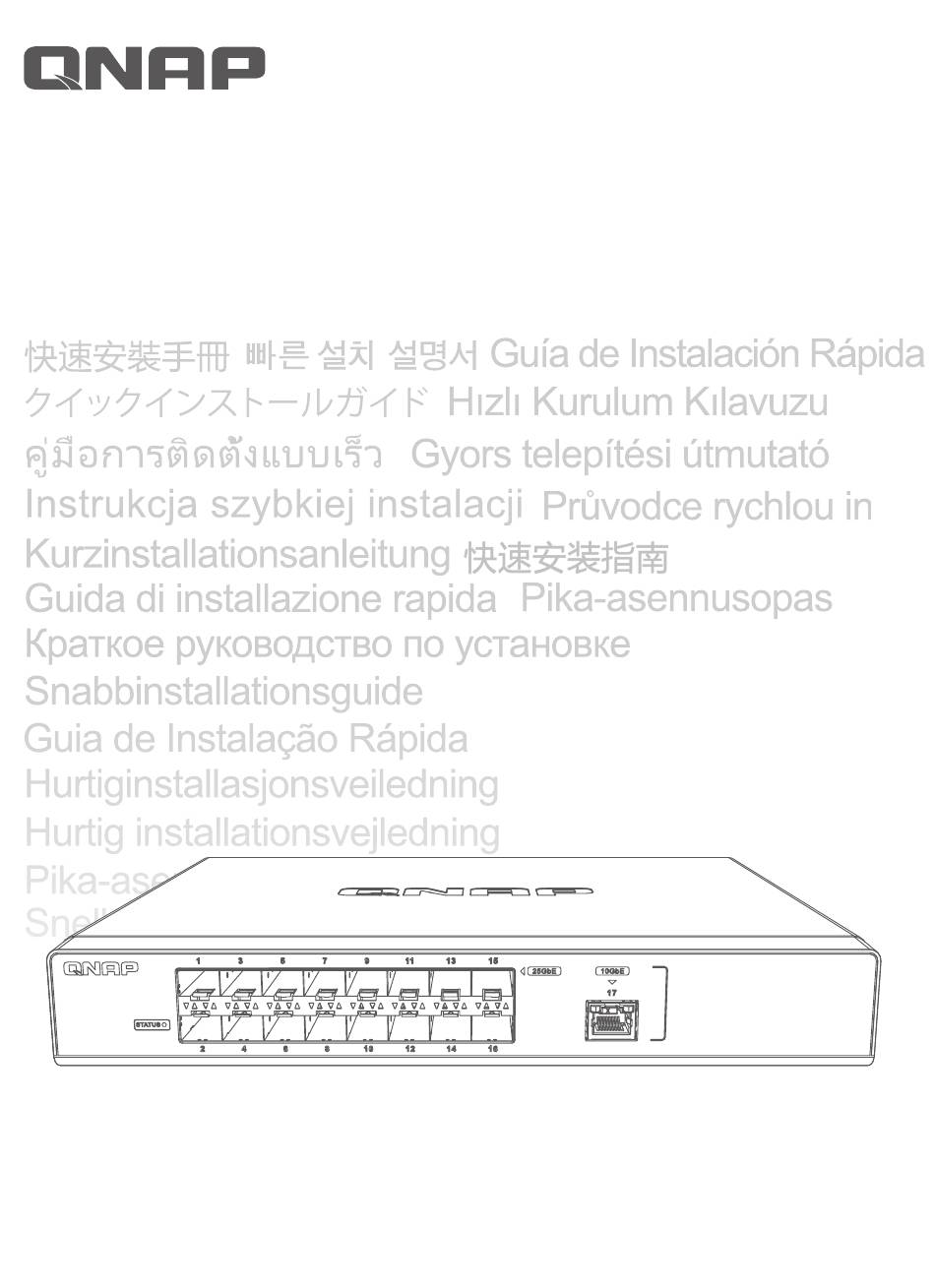

QSW-M5216-1T
Quick Installation Guide
www.qnap.com

Advertisement

loading

Related Manuals for QNAP QSW-M5216-1T

Summary of Contents for QNAP QSW-M5216-1T

  • Page 1 QSW-M5216-1T Quick Installation Guide www.qnap.com...
  • Page 3 Package Contents Rackmount Foot Bracket Power brackets pads screws cord QSW-M5216-1T Quick Installation Guide...

  • Page 4: Hardware Overview

    Hardware Overview Front Panel Back Panel Status LED Management port* 25GbE SFP28 ports Console port 10GbE RJ45 port Reset button Power input Remark: Management port can only be used by QNAP engineers in emergencies, it is not for users disposal.

  • Page 5: Hardware Installation

    Hardware Installation...

  • Page 6: Accessing The Web User Interface

    Note: After configuration, ensure that you change your computer’s IP address back to the original setting. Web User Interface Login Default username: admin Default password: same as MAC Address When logging in for the first time, you will be prompted to set a new password. QNAP strongly recommends setting a new password for security purposes.
  • Page 7 LED Behavior Status Description Flashing green Device is booting. Steady green Device is booted. Off -> flashing -> green Firmware update Press reset button 5sec and release Off -> flashing -> green System Status for reset password Off -> green -> flashing Press reset button 10sec and release ->green for reset to default...
  • Page 8 Hinweis: Stellen Sie nach der Konfiguration sicher, dass Sie die IP-Adresse Ihres Computers wieder auf die ursprüngliche Einstellung zurücksetzen. Anmeldung an der Web-Benutzerschnittstelle Standardbenutzername: admin Standardkennwort: Entspricht der MAC-Adresse Wenn Sie sich zum ersten Mal anmelden, werden Sie aufgefordert, ein neues Kennwort festzulegen. QNAP empfiehlt dringend, aus Sicherheitsgründen ein neues Kennwort festzulegen.
  • Page 9 LED Verhalten Status Description Grün blinkend Gerät startet. Grün leuchtend Gerät ist gestartet. Aus -> blinkend -> grün Firmware Update Reset Taste 5 Sek. drücken und Aus -> blinkend -> grün loslassen, um das Kennwort Systemstatus zurückzusetzen Reset Taste 10 Sek. drücken Aus ->...
  • Page 10 Mot de passe par défaut : Identique à l'adresse MAC Lors de votre première connexion, vous serez invité à définir un nouveau mot de passe. QNAP recommande fortement de définir un nouveau mot de passe à des fins de sécurité...
  • Page 11 Comportement de la LED Statut Description Clignote en vert L’appareil démarre. Vert continu L’appareil est démarré. Désactivé > clignotant > Mise à jour du firmware vert Appuyez sur le bouton de réinitialisation Désactivé > clignotant > pendant 5 secondes, puis relâchez pour Statut système vert réinitialiser le mot de passe...
  • Page 12 Accesso interfaccia utente web Nome utente predefinito: admin Password predefinita: l'indirizzo MAC Quando i accede per la prima volta, sarà chiesto di impostare una nuova password. QNAP consiglia vivamente di impostare una nuova password per garantire la sicurezza.
  • Page 13 Comportamento del LED Stato Descrizione Verde lampeggiante Dispositivo in corso di avvio. Verde fisso Dispositivo avviato. Spento -> lampeggiante Aggiornamento firmware -> verde Spento -> lampeggiante Premere il pulsante di reset per 5 sec e Stato del sistema -> verde rilasciarlo per ripristinare la password Spento ->...
  • Page 14 Inicio de sesión en la interfaz de usuario web Nombre de usuario predeterminado: admin. Contraseña predeterminada: igual que la dirección MAC Al iniciar sesión por primera vez, se le pedirá que establezca una nueva contraseña. QNAP recomienda establecer una nueva contraseña por razones de seguridad.
  • Page 15 Comportamiento del LED Indicador LED Estado Descripción Parpadeando en verde El dispositivo se está iniciando. Fijo en verde El dispositivo se ha iniciado. Apagado -> parpadeante Actualización de firmware -> verde Mantenga pulsado el botón de Apagado -> restablecimiento durante 5 segundos y suelte Estado del sistema parpadeante ->...
  • Page 16 存取網頁使用者介面 QSW-M5216 系列預設支援 DHCP 用戶端。連線至網路時，交換器將自動保留來自 DHCP 伺服器的 IP 位址。您可以 接著使用 Qfinder 找到交換器並存取網頁使用者介面。 若您的網路未連線至 DHCP 伺服器，您可以將電腦的 IP 位址變更為 169.254.100.102 來存取網頁使用者介面。 QSW-M5216 的預設 IP 位址為 169.254.100.101 注意：請務必於設定後，將電腦的 IP 位址改回原本的設定。 網頁使用者介面登入 預設使用者名稱：admin 預設密碼：與 MAC 位址相同 您將於初次登入時，看到設定新密碼的提示。為了安全性，QNAP 強烈建議設定新密碼。...
  • Page 17 LED 燈號 狀態 描述 綠燈閃爍 裝置正在開機。 綠燈恆亮 裝置已開機。 熄滅 -> 閃爍 -> 綠燈 韌體更新 熄滅 -> 閃爍 -> 綠燈 按下重設按鈕 5 秒再鬆開可重設密碼 系統狀態 熄滅 -> 綠燈 -> 閃爍 -> 按下重設按鈕 10 秒再鬆開可重設為預設值 綠燈 紅燈恆亮 裝置發生嚴重錯誤 熄滅 裝置已關機 連線速度為 25 Gbps ； 綠燈（左）...
  • Page 18 お 使 い の ネ ッ ト ワ ー ク が DHCP サ ー バ ー に 接 続 し て な い 場 合 は、 コ ン ピ ュ ー タ ー の IP ア ド レ ス を 169.254.100.102 に変更することで Web ユーザーインターフェイスにアクセスできます。 QSW-M5216 のデフォルトの IP アドレスは、169.254.100.101 です 注意：設定後は、元の設置得にコンピューターの IP アドレスを戻すようにしてください。 Web ユーザーインターフェイスログイン デフォルトのユーザー名：admin デフォルトパスワード：MAC アドレスと同じ 初めてログインする際は、新しいパスワードを設定するダイアログが表示されます。QNAP は、セキュリティ上 の理由から、新しいパスワードを設定することをおすすめしています...
  • Page 19 LED の動作 ステータス 説明 緑の点滅 デバイスが起動しています。 一定の緑 デバイスが起動しました。 オフ -> 点滅 -> 緑 ファームウェア更新 ボタンを 5 秒間押し、離してパスワードをリセットし オフ -> 点滅 -> 緑 システムステータス ます。 ボタンを 10 秒間押し、離してデフォルトにリセット オフ -> 緑 -> 点滅 -> 緑 します。 一定の赤 デバイス上で致命的なエラーが発生しました オフ デバイスがオフの状態です リンクは 25Gbps で動作しています。 緑色（左）...
  • Page 20 เมื ่ อ เข้ า สู ่ ร ะบบเป็ น ครั ้ ง แรก คุ ณ จะได้ ร ั บ แจ้ ง ให้ ต ั ้ ง รหั ส ผ่ า นใหม่ QNAP แนะนำ า ให้ ต ั ้ ง ชื...
  • Page 21 พฤติ ก รรม LED สถานะ คำ า อธิ บ าย ส ี เ ข ี ย วกะพร ิ บ อ ุ ป กรณ ์ ก ำ า ล ั ง บ ู ต ส ี เ ข ี ย วค ้ า ง อ...
  • Page 22 Logowanie do interfejsu użytkownika sieci Domyślna nazwa użytkownika: admin Domyślne hasło: takie samo jak adres MAC Po zalogowaniu się po raz pierwszy zostanie wyświetlone zalecenie ustawienia nowego hasła. Firma QNAP, ze względów bezpieczeństwa, zdecydowanie zaleca ustawienie nowego hasła.
  • Page 23 Zachowanie diod LED Stan Opis Miga na zielono Trwa uruchamianie urządzenia. Świeci ciągle na zielono Urządzenie jest uruchomione. Wyłączona -> miga -> Aktualizacja oprogramowania sprzętowego zielona Naciśnij przycisk resetowania i przytrzymaj Wyłączona -> miga -> przez 5 sekund, a następnie zwolnij, aby zielona Stan systemu resetować...
  • Page 24 访问 Web 用户界面 QSW-M5216 系列默认支持 DHCP 客户端。连接到网络时，交换机将自动从 DHCP 服务器获取 IP 地址。之后可以使 用 Qfinder 查找交换机并访问 Web 用户界面。 如果网络未连接到 DHCP 服务器，可以通过将计算机 IP 地址更改为 169.254.100.102 来访问 Web 用户界面。 QSW-M5216 的默认 IP 地址为 169.254.100.101 注意：配置完成后，确保将计算机的 IP 地址更改回原始设置。 Web 用户界面登录 默认用户名：admin 默认密码：与 MAC 地址相同 首次登录时，系统将提示设置新密码。出于安全考虑，QNAP 强烈建议设置新密码。...
  • Page 25 LED 行为 状态 描述 闪烁绿色 设备正在启动。 常亮绿色 设备已启动。 熄灭 -> 闪烁 -> 绿色 固件更新 熄灭 -> 闪烁 -> 绿色 按“重置”按钮 5 秒并释放，可重置密码 系统状态 熄灭 -> 绿色 -> 闪烁 -> 按“重置”按钮 10 秒并释放，可重置为默认 绿色 值 常亮红色 设备出现致命错误 熄灭 设备已关闭 链路以 25 Gbps 的速度运行， 绿色（左）...

  • Page 26: Specifications

    Specifications Model QSW-M5216-1T Dimensions (H x W x D) 43.5mm x 285mm x 237.7mm Net weight 2.15 KG Input voltage range 100 ‒ 240VAC Switching capacity 820 Gbps 25GbE SFP28 ports 10GbE RJ45 port Operating temperature 0˚C–40˚C (32 ° F –104 ° F)
  • Page 27 Modifications: Any modifications made to this device that are not approved by QNAP Systems, Inc. may void the authority granted to the user by the FCC to operate this equipment.
  • Page 28 Printed in Taiwan P/N: 51000-024973-RS...
