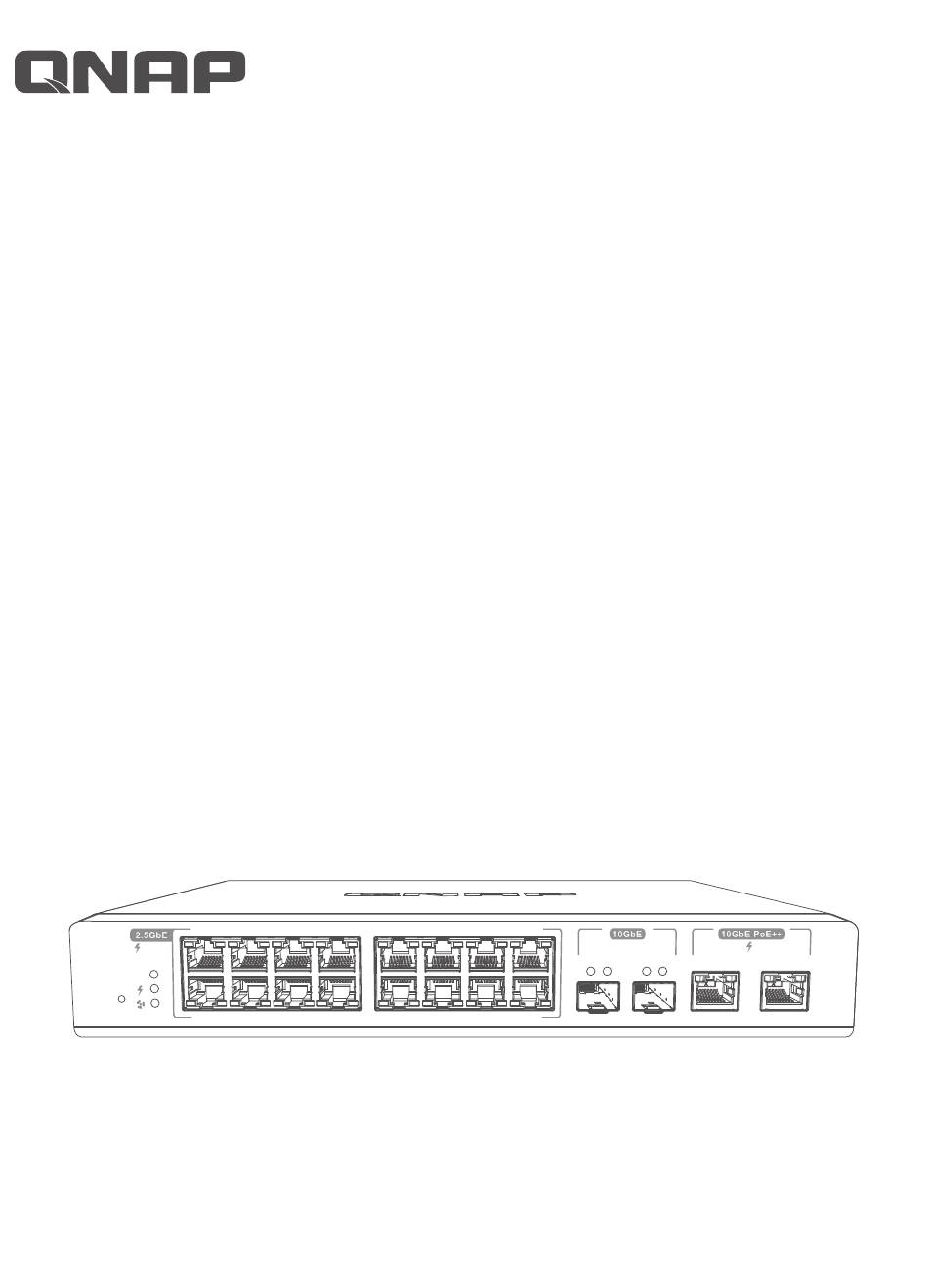

    Hardware Overview Panel Components PoE+ Reset MGMT Reset button 10GbE RJ45 ports 2.5GbE RJ45 ports Power input 10GbE SFP+ ports Maintenance port* * Remark: Maintenance port can only be used by QNAP engineers in emergencies, it is not for users disposal.
  • Page 4 LEDs PoE+ Reset System status LED Fan status LED PoE status LED...

  • Page 5: Hardware Installation

    Hardware Installation...

  • Page 6: Accessing The Web User Interface

    Note: After configuration, ensure that you change your computer's IP address back to the original setting. Web User Interface Login Default username: admin Default password: same as MAC Address When logging in for the first time, you will be prompted to set a new password. QNAP strongly recommends setting a new password for security purposes.

  • Page 7: Led Behavior

    PoE+ Reset LED Behavior Status Description Flashing green Device is booting. Steady green Device is booted. System Status Flashing green/red Device is resetting. Steady red Fatal error on the device. Device is powered off. Green PoE status is fine. PoE Status Fatal error on the PoE.
  • Page 8 Hinweis: Stellen Sie nach der Konfiguration sicher, dass Sie die IP-Adresse Ihres Computers wieder auf die ursprüngliche Einstellung zurücksetzen. Anmeldung an der Web-Benutzerschnittstelle Standardbenutzername: admin Standardkennwort: mit MAC-Adresse identisch Wenn Sie sich zum ersten Mal anmelden, werden Sie aufgefordert, ein neues Kennwort festzulegen. QNAP empfiehlt dringend, aus Sicherheitsgründen ein neues Passwort festzulegen.
  • Page 9 PoE+ Reset LED Verhalten Status Beschreibung Grün blinkend Gerät startet. Grün leuchtend Gerät ist gestartet. Systemstatus Grün/Rot blinkend Gerät wird zurückgesetzt. Rot leuchtend Kritischer Fehler auf dem Gerät. Gerät ist ausgeschaltet. Grün PoE Status ist in Ordnung. PoE Status Kritischer PoE Fehler. Grün Lüfterstatus ist in Ordnung.
  • Page 10 Mot de passe par défaut : identique à l'adresse MAC Lors de votre première connexion, vous serez invité à définir un nouveau mot de passe. QNAP recommande fortement de définir un nouveau mot de passe à des fins de sécurité.

  • Page 11: Comportement De La Led

    PoE+ Reset Comportement de la LED Statut Description Clignote en vert L’appareil démarre. Vert continu L’appareil est démarré. État du système Clignote en vert/rouge L’appareil se réinitialise. Rouge continu Erreur fatale sur l’appareil. Désactivé L’appareil est hors tension. Verte L’état du PoE est bon. État du PoE Rouge Erreur fatale sur le PoE.
  • Page 12 Nota: Al termine della configurazione, assicurarsi di riportare l'indirizzo IP del computer all'impostazione originale. Accesso interfaccia utente web Nome utente predefinito: admin Password predefinita: l'indirizzo MAC Quando i accede per la prima volta, sarà chiesto di impostare una nuova password. QNAP consiglia vivamente di impostare una nuova password per garantire la sicurezza.
  • Page 13 PoE+ Reset Comportamento del LED Stato Descrizione Verde lampeggiante Dispositivo in corso di avvio. Verde fisso Dispositivo avviato. Stato del sistema Verde/rosso lampeggiante Ripristino del dispositivo in corso. Rosso fisso Errore fatale sul dispositivo. Disattivo Dispositivo spento. Verde Stato PoE ottimale. Stato PoE Rosso Errore fatale su PoE.
  • Page 14 Inicio de sesión en la interfaz de usuario web Nombre de usuario predeterminado: admin. Contraseña predeterminada: igual que la dirección MAC Al iniciar sesión por primera vez, se le pedirá que establezca una nueva contraseña. QNAP recomienda encarecidamente establecer una nueva contraseña por motivos de seguridad.

  • Page 15: Comportamiento Del Led

    PoE+ Reset Comportamiento del LED Indicador LED Estado Descripción Parpadeando en El dispositivo se está iniciando. verde Fijo en verde El dispositivo se ha iniciado. Parpadeando en Estado del sistema El dispositivo se está reiniciando. verde/rojo Fijo en rojo Error fatal en el dispositivo. Apagado El dispositivo está...
  • Page 16 存取網頁使用者介面 QSW-M2116P 系列預設支援 DHCP 用戶端。連線至網路時，交換器將自動保留來自 DHCP 伺服器的 IP 位址。您可 以接著使用 Qfinder 找到交換器並存取網頁使用者介面。 若您的網路未連線至 DHCP 伺服器，您可以將電腦的 IP 位址變更為 169.254.100.102 來存取網頁使用者介面。 QSW-M2116P 的預設 IP 位址為 169.254.100.101 注意事項：請務必於設定後，將電腦的 IP 位址改回原本的設定。 網頁使用者介面登入 預設使用者名稱：admin 預設密碼：與 MAC 位址相同 您將於初次登入時，看到設定新密碼的提示。為了安全性，QNAP 強烈建議設定新的使用者名稱和密碼。...
  • Page 17 PoE+ Reset LED 燈號 狀態 描述 綠燈閃爍 裝置正在開機。 綠燈恆亮 裝置已開機。 系統狀態 綠燈／紅燈閃爍 設備重新設定中。 紅燈恆亮 裝置發生嚴重錯誤。 關閉 裝置已關機。 綠燈 PoE 狀態良好。 PoE 狀態 紅燈 PoE 發生嚴重錯誤。 綠燈 風扇狀態良好。 風扇狀態 紅燈 風扇發生嚴重錯誤。 連線速度為 2.5 Gbps；閃爍：已連線； 綠燈 ( 左 ) 熄滅：無連線。 連線速度為 1000/100 Mbps；閃爍：已 2.5GbE RJ45 琥珀色燈...
  • Page 18 访问 Web 用户界面 QSW-M2116P 系列默认支持 DHCP 客户端。连接到网络时，交换机将自动从 DHCP 服务器获取 IP 地址。之后可以 使用 Qfinder 查找交换机并访问 Web 用户界面。 如果网络未连接到 DHCP 服务器，可以通过将计算机 IP 地址更改为 169.254.100.102 来访问 Web 用户界面。 QSW-M2116P 的默认 IP 地址为 169.254.100.101 注意：配置完成后，确保将计算机的 IP 地址更改回原始设置。 Web 用户界面登录 默认用户名：admin 默认密码：与 MAC 地址相同 首次登录时，系统将提示设置新密码。出于安全考虑，QNAP 强烈建议设置新密码。...
  • Page 19 PoE+ Reset LED 行为 状态 描述 闪烁绿色 设备正在启动。 常亮绿色 设备已启动。 系统状态 闪烁绿色 / 红色 设备正在重置。 常亮红色 设备出现致命错误。 熄灭 设备已关闭。 绿色 PoE 状态正常。 PoE 状态 红色 PoE 出现致命错误。 绿色 风扇状态正常。 风扇状态 红色 风扇出现致命错误。 链路以 2.5 Gbps 的速度运行，闪烁：链 绿色（左） 路正常；熄灭：无链路。 链路以 1000/100 Mbp 的速度运行，闪 2.5GbE RJ45 琥珀色（左）...
  • Page 20 お 使 い の ネ ッ ト ワ ー ク が DHCP サ ー バ ー に 接 続 し て な い 場 合 は、 コ ン ピ ュ ー タ ー の IP ア ド レ ス を 169.254.100.102 に変更することで Web ユーザーインターフェイスにアクセスできます。 QSW-M2116P のデフォルトの IP アドレスは、169.254.100.101 です。 注意：設定後は、元の設置得にコンピューターの IP アドレスを戻すようにしてください。 Web ユーザーインターフェイスログイン デフォルトのユーザー名：admin デフォルトパスワード：MAC アドレスと同じ 初めてログインする際は、新しいパスワードを設定するダイアログが表示されます。QNAP では、セキュリティ 上の理由からも新しいパスワードの設定を推奨しています。...
  • Page 21 PoE+ Reset LED の動作 ステータス 説明 緑の点滅 デバイスが起動しています。 一定の緑 デバイスが起動しました。 システムステータス 点滅した緑 / 赤 デバイスは再設定中です。 一定の赤 デバイス上で致命的なエラーが発生しました。 オフ デバイスがオフの状態です。 緑 PoE ステータスは正常です。 PoE ステータス 赤 PoE 上で致命的なエラーが発生しました。 緑 ファンステータスは正常です。 ファンステータス 赤 ファン上で致命的なエラーが発生しました。 リンクは 2.5Gbps で動作しています。点滅： 緑色（左） リンク起動、オフ：リンクなし。 リンクは 1000/100Mbps で動作しています。点 2.5GbE RJ45 琥珀色（左）...
  • Page 22 เมื ่ อ เข้ า สู ่ ร ะบบเป็ น ครั ้ ง แรก คุ ณ จะได้ ร ั บ แจ้ ง ให้ ต ั ้ ง รหั ส ผ่ า นใหม่ QNAP ขอแนะนำ า อย่ า งยิ ่ ง ให้...
  • Page 23 PoE+ Reset พฤติ ก รรม LED สถานะ คำ า อธิ บ าย สี เ ขี ย วกะพริ บ อุ ป กรณ์ ก ำ า ลั ง บู ต สี เ ขี ย วค้ า ง อุ ป กรณ์ ถ ู ก บู ต แล้ ว สถานะของระบบ...
  • Page 24 Logowanie do interfejsu użytkownika sieci Domyślna nazwa użytkownika: admin Domyślne hasło: takie samo jak adres MAC Po zalogowaniu się po raz pierwszy zostanie wyświetlone zalecenie ustawienia nowego hasła. Ze względów bezpieczeństwa firma QNAP zdecydowanie zaleca ustawienie nowego hasła.
  • Page 25 PoE+ Reset Zachowanie diod LED Stan Opis Miga na zielono Trwa uruchamianie urządzenia. Świeci ciągle na zielono Urządzenie jest uruchomione. Status systemu Miga na zielono/czerwono Urządzenie jest resetowane. Świeci ciągle na czerwono Błąd krytyczny urządzenia. Wył Urządzenie jest wyłączone. Zielony Stan PoE jest poprawny.

  • Page 26: Specifications

    Specifications Model QSW-M2116P-2T2S Dimensions (H x W x D) 43.5 x 285 x 234.8 mm Net weight 2.08 kg Input voltage range 100 ‒ 240 VAC Switching bandwidth 160 Gbps 2.5GbE RJ45 ports 16 (802.3at 30W) 10GbE SFP+ ports 10GbE RJ45 ports 2 (802.3bt 90W)
