Homelegance 1660BKT Assembly Instruction

PART LIST / LISTE DE PIECES
NO DESCRIPTION
1 HEADBOARD / TETE DE LIT
2 HEADBOARD LEG - LEFT / PIED GAUCHE
3 HEADBOARD LEG - RIGHT / PIED DROITE
4 FOOTBOARD / PIED DE LIT
5 SIDE RAIL - LEFT / LONGERON GAUCHE
6 SIDE RAIL - RIGHT / LONGERON DROITE
SIDE RAIL SUPPORT LEG /
7
PIED SUPPORT DE LONGERON
8 SLAT / LATTES
NOTE : YOU WILL ALSO NEED A PHILIP SCREWDRIVER (NOT PROVIDED)
STEP 1 / TAPE 1
*Open back
fabric cover
NE PAS SERRER LES BOULONS JUSQU' CE QUE LE MONTAGE SOIT COMPLETMENT TERMINE
MADE IN MALAYSIA
ASSEMBLY INSTRUCTION
INSTRUCTIONS D'ASSEMBLANGE
ITEM NO :
Thank you for purchasing the product. Please take time to read and follow the instruction below.
Check that you have all parts and hardware before assembly. Parts apparently missing are often
found in the packing materials. If you do not have all the parts listed, have your dealer contact us
and they will be sent to you immediately.
Merci d'avoir achet ce produit. Veuillez lire et suivre les instructions ci-dessous. V rifiez avant le
montage que vous avez toutes les pi ces et fixations. Les pi ces qui semblent manquer se trouvent
souvent dans les mat riaux d'emballage. Si vous n'avez pas toutes les pi ces de la liste, demandez
votre d taillant et nous vous les enverrons imm diatement.
It is recommended to install protective pads under all legs and supports to avoid damage or scratches
when placing furniture on a wood floor or other hard surcafe, and to limit indentation and prevent
discoloration if placing on carpet.
Il est recommand de placer des coussins protecteurs sous tous les pieds et toutes les bases des meubles
pour viterd'endommager ou d' grantigner les planchers en bois ou autres surfaces dures, et pour
limiter l'empreinte et emp cher la d colorations quand les meubles reposent sur la moquette.
QTY/PCS
*Please take out Footboard, Footboard Leg,
Side Rail,Side Rail Support Leg & Slat
inside Headboard for assembly
DO NOT TIGHTEN BOLTS UNTIL COMPLETELY ASSEMBLED.

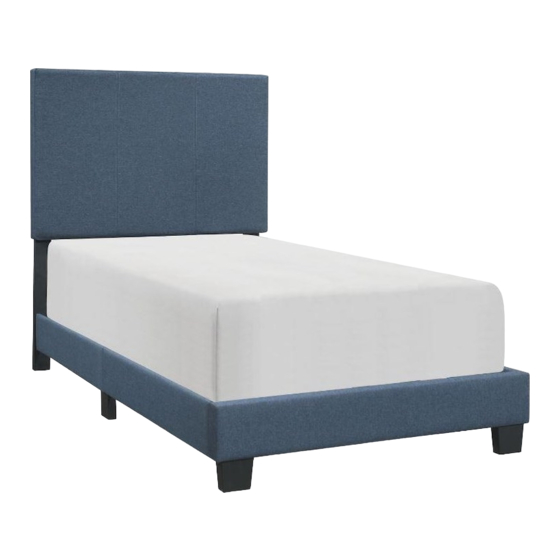

1660BKT / 1660BUET-1 TWIN BED / LIT JUMEAUX
HARDWARE LIST / LISTE DE QUINCAILLERIE
NO
1 PC A JCBB BOLT / BOULON M8 x 1.25 x 35mm
1 PC B JCBB BOLT / BOULON M8 x 1.25 x 25mm
1 PC C JCBC BOLT / BOULON M6 x 1.0 x 25mm
1 PC
SPRING WASHER / RONDELLE D'ARR T
D
5/16" x 23/64" x 33/64" x 0.04"
2 PCS
FLAT WASHER / RONDELLE PLATE
2 PCS
E
5/16" x 23/64" x 5/8" x 0.06"
2 PCS
SPRING WASHER / RONDELLE D'ARR T
F
1/4" x 9/32" x 15/32" x 0.04"
4 PCS
FLAT WASHER / RONDELLE PLATE
G
1/4" x 9/32" x 33/64" x 0.04"
H ALLEN KEY / CLE' ALLEN M5 x 65mm
I ALLEN KEY / CLE' ALLEN M4 x 60mm
J CSK SCREW / VIS M4 x 32mm
K PAN HEAD SCREW / VIS M4 x 45mm
L FOOTBOARD LEG
STEP 2 / TAPE 2
1
3
DESCRIPTION
2
QTY/PCS
6 PCS
8 PCS
8 PCS
14 PCS
14 PCS
8 PCS
8 PCS
1 PC
1 PC
8 PCS
4 PCS
2 PCS
E
D
A
H
1 OF 2
