Summary of Contents for Master Eliptical MASTER E11

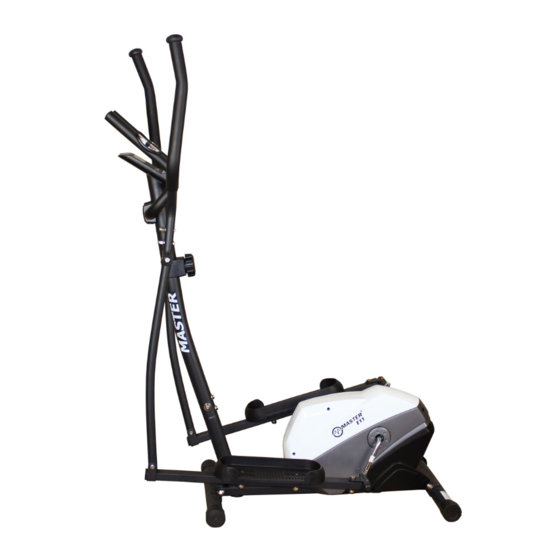

- Page 1 Eliptical MASTER E11 MAS4A177 UŽIVATELSKÝ MANUÁL...
-
Page 2: Důležitá Bezpečnostní Upozornění
DŮLEŽITÉ! Před použitím si důkladně přečtěte pokyny k použití. Návod uschovejte pro případ pozdější potřeby. Veškeré obrázky jsou pouze ilustrativní, skutečné provedení výrobku se může lišit. DŮLEŽITÁ BEZPEČNOSTNÍ UPOZORNĚNÍ Věnujte prosím pozornost následujícím bezpečnostním opatřením. 1. Před použitím si důkladně přečtěte návod k použití a postupujte dle uvedených pokynů. Zkontrolujte dotažení... - Page 3 DETAILNÍ NÁKRES...
-
Page 4: Seznam Dílů
SEZNAM DÍLŮ Č. POPIS Č. POPIS Hlavní rám ŠroubM10X45 Tyč řídítek Plochá podložka d10X1.5 Přední stabilizační tyč Nylonová matice M10 Zadní stabilizační tyč Koncovka S16 5L/R Tyč pedálů (L/R) Šroub M10X50 6L/R Pohyblivá část ramene (L/R) 38L/R Zajišťovací šroub pedálu (L/R) 7L/R Řídítka (L/R) Průchodka osy Φ24 X20XΦ16.1... - Page 5 Montáž Krok 1: Přední a zadní stabilizační tyče (3), (4) připevněte k hlavnímu rámu (1) pomocí šroubu (12), podložky (13) a matice (14). Krok 2: Propojte kabel senzoru (20) s propojovacím kabelem (18) a propojte kabel zátěže (19) s regulátorem zátěže (17). Tyč...
- Page 6 Krok 3: A: Pohyblivou tyč ramene (6L) připevněte k dlouhé ose tyče řídítek (2) pomocí šroubu (24), pružinové podložky (52), ploché podložky (25), podložky (64) a dlouhé osy (27) viz obrázek. Konstrukci neutahujte. B: Propojovací díl připevněte k tyči pedálu (5L) pomocí kliky (22) a zajišťovacího šroubu pedálu (38L), podložky (62), pružinové...
- Page 7 B: Tyče řídítek (7L/R) připevněte k pohyblivé tyči (6L/R) pomocí šroubu (45), podložky (44) a matice (58). Krok 5: Propojte kabel senzoru tepové frekvence (50) a prodlužovací kabel (18) s kabely computeru (9). Computer (9) upevněte do konzole na tyči řídítek (2) pomocí šroubu (55) a ploché podložky (54).
- Page 8 POKYNY KE CVIČENÍ UPOZORNĚNÍ: před začátkem jakéhokoliv cvičení konzultujte váš zdravotní stav se svým lékařem. Toto je důležité hlavně pro osoby starší 45 let nebo pro osoby s existujícími zdravotními problémy. Hodnota tepové frekvence není určena pro lékařské účely. Hodnota tepové frekvence slouží pro srovnání...
-
Page 9: Funkce Tlačítek
COMPUTER PARAMETRY: TIME 00:00-99:59 SPEED(SPD) 0-99.9KM/H (ML/H) DISTANCE 0.00-9999KM (ML) CALORIES 0.0-9999KCAL ※ ODOMETER(ODO) 0.0-9999KM (ML) ※ PULSE (PUL) 0，40 - 240BPM FUNKCE TLAČÍTEK: MODE: Toto tlačítko vám umožní vybrat a uzamknout požadovanou funkci. ※ SET: Pro nastavení údajů “TIME” “DISTANCE” “CALORIES” “PULSE”. CLEAR(RESET): Vynuluje hodnotu vybrané... - Page 10 Copyright - autorská práva Společnost MASTER SPORT s.r.o. si vyhrazuje veškerá autorská práva k obsahu tohoto návodu k použití. Autorské právo zakazuje reprodukci částí tohoto návodu nebo jako celku třetí stranou bez výslovného souhlasu společnosti MASTER SPORT s.r.o. Společnost MASTER SPORT s.r.o. pro použití informací, obsažených v tomto návodu k použití...
- Page 11 Eliptical MASTER E11 MAS4A177 UŽÍVATEĽSKÝ MANUÁL...
-
Page 12: Dôležité Bezpečnostné Upozornenia
DÔLEŽITÉ! Pred použitím si dôkladne prečítajte pokyny na použitie. Návod uschovajte pre prípad neskoršej potreby. Všetky obrázky sú len ilustratívne, skutočné prevedenie výrobku sa môže líšiť. DÔLEŽITÉ BEZPEČNOSTNÉ UPOZORNENIA Venujte prosím pozornosť nasledujúcim bezpečnostným opatreniam. 1. Pred použitím si dôkladne prečítajte návod na použitie a postupujte podľa pokynov. Skontrolujte dotiahnutie všetkých častí... - Page 13 DETAILNÝ NÁKRES...
- Page 14 SEZNAM DÍLŮ Č. POPIS Č. POPIS Hlavný rám Skrutka M10X45 Tyč riadidiel Plochá podložka d10X1.5 Predná stabilizačná tyč Nylonová matica M10 Zadná stabilizačná tyč Koncovka S16 5L/R Tyč pedálov (L/R) Skrutka M10X50 6L/R Pohyblivá časť rameňa (L/R) 38L/R Zaisťovacia skrutka pedálu (L/R) 7L/R Riadidlá...
- Page 15 Montáž Krok 1: Predné a zadné stabilizačné tyče (3), (4) pripevnite k hlavnému rámu (1) pomocou skrutky (12), podložky (13) a matice (14). Krok 2: Prepojte kábel senzoru (20) s prepojovacím káblom (18) a prepojte kábel záťaže (19) s regulátorom záťaže (17).
- Page 16 Krok 3: A: Pohyblivú tyč ramena (6L) pripevnite k dlhej osi tyče riadidiel (2) pomocou skrutky (24), pružinové podložky (52), plochej podložky (25), podložky (64) a dlhé osi (27) viď obrázok. Konštrukciu neuťahujte. B: Prepojovací diel pripevnite k tyči pedála (5L) pomocou kľuky (22) a zaisťovacej skrutky pedálu (38L), podložky (62), pružinovej podložky (41) a nylonovej matice (42L) viď...
- Page 17 B: Tyče riadidiel (7L / R) pripevnite k pohyblivej tyči (6L / R) pomocou skrutky (45), podložky (44) a matice (58). Krok 5: Prepojte kábel senzoru tepovej frekvencie (50) a predlžovací kábel (18) s káblami computeru (9). Computer (9) upevnite do konzoly na tyči riadidiel (2) pomocou skrutky (55) a plochej podložky (54).
-
Page 18: Pokyny K Cvičeniu
POKYNY K CVIČENIU UPOZORNENIE: pred začiatkom akéhokoľvek cvičenia konzultujte váš zdravotný stav so svojím lekárom. Toto je dôležité hlavne pre osoby staršie ako 45 rokov alebo pre osoby s existujúcimi zdravotnými problémami. Hodnota tepovej frekvencie nie je určená na lekárske účely. Hodnota tepovej frekvencie slúži pre porovnanie tepovej frekvencie jedného používateľa v čase. - Page 19 COMPUTER PARAMETRE: TIME 00:00-99:59 SPEED(SPD) 0-99.9KM/H (ML/H) DISTANCE 0.00-9999KM (ML) CALORIES 0.0-9999KCAL ※ ODOMETER(ODO) 0.0-9999KM (ML) ※ PULSE (PUL) 0，40 - 240BPM FUNKCIE TLAČIDIEL: MODE: Toto tlačidlo vám umožní vybrať a uzamknúť požadovanú funkciu. ※ SET: Pre nastavenie údajov “TIME” “DISTANCE” “CALORIES” “PULSE”. CLEAR(RESET): Vynuluje hodnotu vybranej funkcie.
- Page 20 Pri nesprávnej likvidácii tohto druhu odpadu môžu byť v súlade s národnými predpismi udelené pokuty.. Copyright - autorské práva - Spoločnosť MASTER SPORT s.r.o. si vyhradzuje všetky autorské práva k obsahu tohto návodu na použitie. Autorské právo zakazuje reprodukciu častí...
- Page 21 Eliptical MASTER E11 MAS4A177 IMPORTANT! Please read all instructions carefully before using this product. Retain this manual for future reference.
-
Page 22: Important Safety Notice
The specifications of this product may vary slightly from the illustrations and are subject to change without notice. IMPORTANT SAFETY NOTICE Note the following precaution before assembling and operating the machine. 1. Assemble the machine exactly as the descriptions in the instruction manual. 2. -
Page 23: Exploded Diagram
EXPLODED DIAGRAM... -
Page 24: Parts List
PARTS LIST DESCRIPTION DESCRIPTION Main frame Hex bolt M10X45 Handlebar post Flat washer d10X1.5 Front stabilizer Nylon nut M10 Rear stabilizer Nut cap S16 5L/R Pedal support (L/R) Hex bolt M10X50 6L/R Swing bar(L/R) 38L/R Pedal locking bolt (L/R) 7L/R Handlebar (L/R) Axle bushing Φ24 X20XΦ16.1 Armrest... -
Page 25: Assembly Instruction
ASSEMBLY INSTRUCTION Step 1: Fix the Front stabilizer (3) and Rear stabilizer (4) to the Main frame (1) with Carriage bolt (12), Arc washer (13) and Acorn nut (14) Step 2: Connect the Sensor wire (20) well with Extension wire (18) and then connect the Tension cable (19) well with wire of Tension controller (17) as shown. - Page 26 Step 3: A: Fix the Swing bar (6L) on the long axle of the Handlebar post (2) with Hex bolt (24), Spring washer (52), Flat washer (25), Waveform washer (64) and Long axle (27) as shown. Please do not tighten them this time. B: Attach the connecting joint together with Pedal Support (5L) to the Crank (22) using Pedal support bolt (38L), Waveform washer (62), Spring washer (41) and Nylon nut (42L) as shown.
- Page 27 B: Attach the Handlebar (7L/R) to the Swing bar (6L/R) using Carriage bolt (45), Arc washer (44) and Acorn nut (58). Step 5: Connect the Pulse sensor wire (50) and Extension wire (18) with the wires coming from the Computer (9), and then fix the Computer (9) onto the computer bracket of the Handlebar post (2) with Cross screw (55) and Flat washer (54).
-
Page 28: Warm-Up Phase
USING YOUR ELLIPTICAL BIKE Using your Elliptical will provide you with several benefits. It will improve your physical fitness, tone your muscles and in conjunction with a calorie controlled diet, help you lose weight. WARM-UP PHASE The purpose of warming up is to prepare your body for exercise and to minimize injuries. Warm up for two to five minutes before strength-training or aerobic exercising. -
Page 29: Specifications
EXERCISE MONITOR INSTRUCTION MANUAL SPECIFICATIONS: N0:SMS_402 TIME………………………………………………………………..00:00-99:59 SPEED (SPD)..……………………………………………0.0-99.9KM/H (ML/H) DISTANCE………………………………………………..0.00-9999KM (ML) CALORIES…………………………………………………..0.0-9999KCAL ※ODOMETER(ODO)…………………………..…………..…0.0-9999KM (ML) ※PULSE (PUL) ……..............0，40~240BPM KEY FUNCTIONS: MODE: This key lets you to select and lock on to a particular function you want. ※SET: Can to proceed the data establish for “TIME” “DISTANCE” “CALORIES”. CLEAR (RESET): The key to reset the value to zero by pressing the key. -
Page 30: Warranty
© COPYRIGHT MASTER SPORT s.r.o. retains all rights to this Owner´s Manual. No text, details, or illustrations from this manual may be reproduced, distributed, or become the subject of unauthorized use for commercial purposes, nor may they be made available to others.
