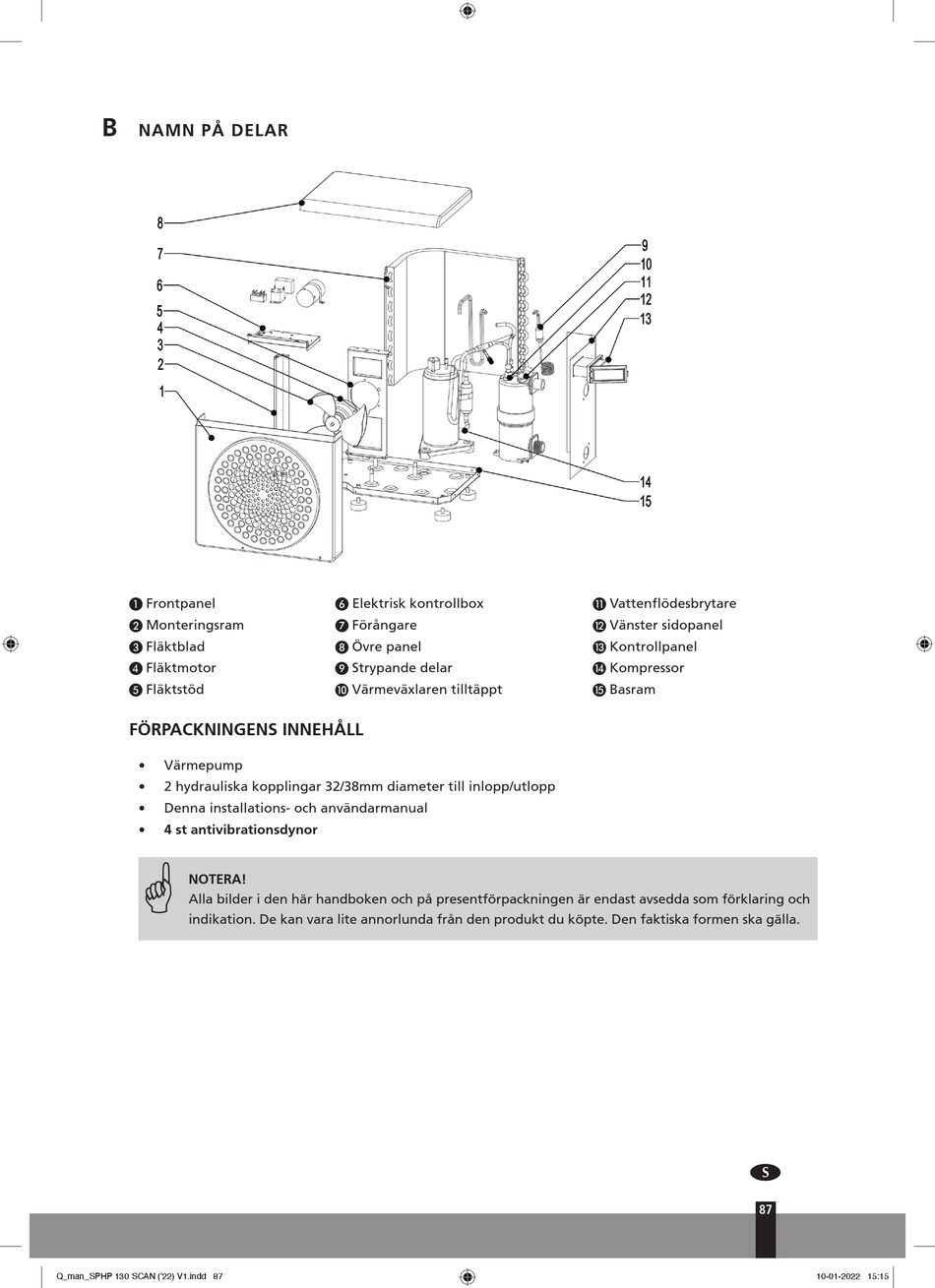

NAMN PÅ DELAR
A Frontpanel
B Monteringsram
C Fläktblad
D Fläktmotor
E Fläktstöd
FÖRPACKNINGENS INNEHÅLL
• Värmepump
• 2 hydrauliska kopplingar 32/38mm diameter till inlopp/utlopp
• Denna installations- och användarmanual
• 4 st antivibrationsdynor
G
NOTERA!
Alla bilder i den här handboken och på presentförpackningen är endast avsedda som förklaring och
indikation. De kan vara lite annorlunda från den produkt du köpte. Den faktiska formen ska gälla.
Q_man_SPHP 130 SCAN ('22) V1.indd 87 Q_man_SPHP 130 SCAN ('22) V1.indd 87
F Elektrisk kontrollbox
G Förångare
H Övre panel
I Strypande delar
J Värmeväxlaren tilltäppt
K Vattenflödesbrytare
L Vänster sidopanel
M Kontrollpanel
N Kompressor
O Basram
=
