B

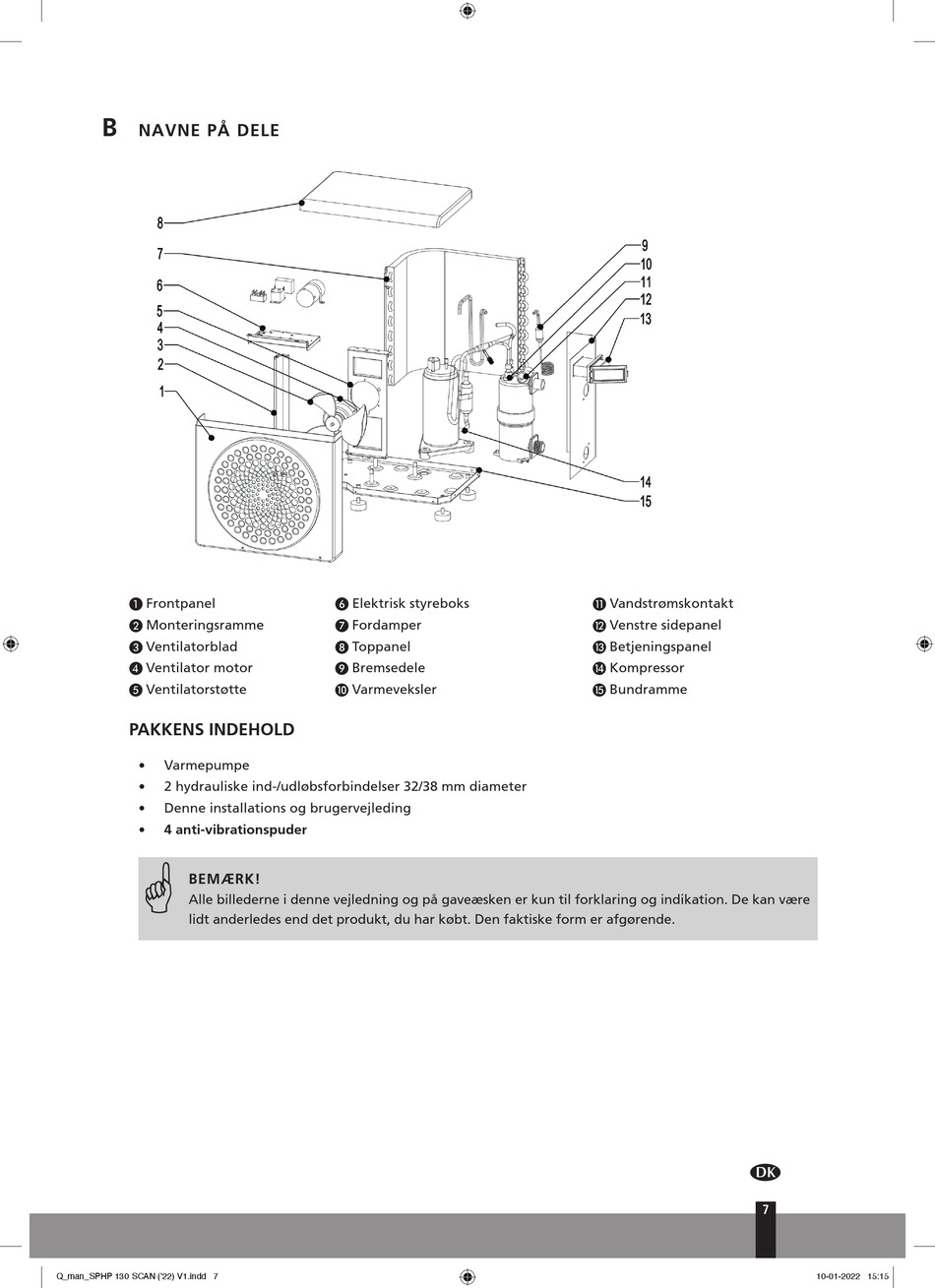

NAVNE PÅ DELE
A Frontpanel
B Monteringsramme
C Ventilatorblad
D Ventilator motor
E Ventilatorstøtte
PAKKENS INDEHOLD
• Varmepumpe
• 2 hydrauliske ind-/udløbsforbindelser 32/38 mm diameter
• Denne installations og brugervejleding
• 4 anti-vibrationspuder
G
BEMÆRK!
Alle billederne i denne vejledning og på gaveæsken er kun til forklaring og indikation. De kan være
lidt anderledes end det produkt, du har købt. Den faktiske form er afgørende.
Q_man_SPHP 130 SCAN ('22) V1.indd 7 Q_man_SPHP 130 SCAN ('22) V1.indd 7
F Elektrisk styreboks
G Fordamper
H Toppanel
I Bremsedele
J Varmeveksler
K Vandstrømskontakt
L Venstre sidepanel
M Betjeningspanel
N Kompressor
O Bundramme
6
7
