HB Moveis Opera Quick Start Manual

GARANTIA / WARRANTY / GARANTIA
1) Prazo de Garantia
1.1) E Concedido a garantia sobre os produtos fabricados pela HB MÓVEIS - Bortolloti
Indústria e Comércio de Móveis Ltda, contra defeitos de fabricação no prazo válido de
3 (três) meses, contados a partir da data da emissão da nota fiscal ou da entrega do
produto, ao primeiro adquirente,sendo:
a) 3 (três) meses de garantia legal, previsto no art. 26, II, do Código de defesa do
consumidor (Lei nº 8.078, de 11 de setembro de 1990);
2) Cobertura da Garantia
a) Estão compreendidos na garantia prevista, a substituição de peças com defeitos de
fabricação.
b) Ao constar um problema coberto pela garantia , entre em contato com a loja onde o
produto foi adquirido,a loja estará capacitada para atende-lo da melhor forma diante de
cada caso, reclamações de garantia serão atendidas se o termo de garantia for aprese
ntado no ato da reivindicação mediante a nota fiscal do produto.
3) Exclusão da Garantia (A garantia concedida por este certificado não abrangerá)
a) Os danos sofridos pelo produto, ou seus acessórios e componentes decorridos de
acidentes, mau condicionamento, maus tratos, manuseio ou uso incorreto e/ou uso
inadequado ou ainda, utilização para finalidades incompatíveis com a destinação do
produto.
b) Desgaste natural de componentes em função da exposição a ambientes úmidos e
exposição prolongada a luz solar.
c) Transporte inadequado e montagem incorreta do produto.
d) Montagem e desmontagem após a primeira instalação e outras afins.
Importante: A HB Móveis não autoriza nenhuma pessoa, loja ou entidade assumir em
seu nome qualquer outra garantia que não conste no certificado. A fabricante reserva
no direito de efetuar nos produtos eventuais modificações que considerar necessárias
sem prejudicar as características essências do produto o atendimento para produtos
fora de linha é feito por programação especial, através da loja revendedora sob aprova
ção de consulta previa ao fabricante desde que haja matéria - prima equivalente
*Recomendamos que montagem seja realizada por um montador profissional
*No caso de Assistência técnica indicar corretamente nome do produto,n°da peça e cor.
OBS: Certificado Válido Somente no Território Nacional
Cuidados para conservação e limpeza do móvel:
x
Bortolloti - Indústria e Comércio de Móveis Ltda.
Rua: Saracuraçu 377 - Pq. Industrial III Bloco 02 - CEP 86706-560 - Arapongas - Paraná - Brasil
Fone: (0**43) 3274 - 9900 - E-mail: assistencia@hbmoveis.com.br Site: www.hbmoveis.com.br
01

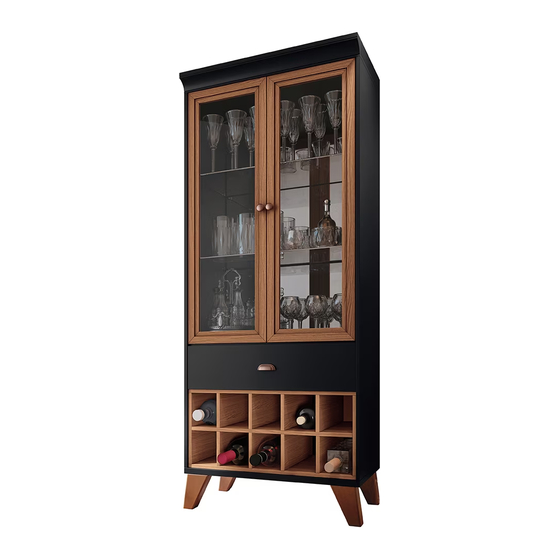

Cristaleira Ópera
Comprimento: 765 mm
Altura: 1850 mm
Profundidade: 415 mm
Length: 765 mm
Heigth: 1850 mm
Depth: 415 mm
Longitud: 765 mm
Altura: 1850 mm
Profundidad: 415 mm
Qtd
Codigo
Imagem
Cantidad
DESCRIÇÃO / DISCRIPCIÓN / DESCRIPTION
Code
amount
A
1020002 56 Cavilha 8 x 30 / Pin 8 x 30 / Perno 8 x 30
B
1020003 12 Cavilha 8 x 60/ Pin 8 x 60/ Perno 8 x 60
C
1020056 16 Girofix Pino / Mini fix Screw / Minifix Tornillo
D Girofix Tambor / Mninifi Round Nut / Tambor Girofix
1020209 16
E Girofix Tampa / Girofix Tapa / Girofix Cover
0000000 16
F Perfil / Profile/ Perfil
0000000 03
G
Cantoneira metal 2 furos / Metal bracket 2 holes / Soporte de Metal 2 aguje
1020293 09
H
0000000 06 Dobradiça Caneca Curva 35mm/ Hing curve mug /de la bisagra taza curva
I
1020693 04 Parafuso 5,0x 60mm/ Screw 5,0x 60mm / Brida de 5,0x 60mm
J Parafuso 4,0 x 35mm / Screw 4,0 x 35mm / Tornillo 4,0 x 35mm
1020317 02
K Parafuso 3,5 x 40mm / Screw 3,5 x 40mm / Brida de 3,5 x 40mm
1020072 13
L
1020227 12 Parafuso 4,0 x 25mm/ Screw 4,0 x 25mm/ Tonillo 4,0 x 25mm
M
1020156 42 Parafuso flangeado 4,0 x 14mm /Bolt flanged 4,0 x 14mm/Tornillo 4,0 x 14
N
1020069 12 Parafuso 3,5 x 12mm / Screw 3,5 x 12mm / Brida de 3,5 x 12mm
O
Parafuso 4,0 x 14mm chato /Bolt flanged 4,0 x 14mm/Tornillo 4,0 x 14
1020227 08
P
1020269 60
Prego 10 x 10mm / Clavo 10 x 10mm / Nail 10 x 10mm
Q
1020315 04 Batente de silicone / Silicone stop / Batiente de silicona
R Fita dupla face /Double sided tape /Cinta doble cara
1020161 20 R
S
Sache de cola / Glue /pegamento
1030074 01
T
1020339 01 Corrediças / slide / dispositiva telescópica
U
1020933 01 Puxador Lauren/ Pulley Lauren /arrancador Lauren
V Puxador Grace/ Pulley Grace/ /arrancador Grace
1020932 02
W Fixador / Fixative / Fijador
1020052 05
X 08 Suporte prateleira ts / Support shelf ts / /ts estanterias apoyo
1020184
Y Pezinho / toosty / Guthrie
1020917 04
0
10 20 30 40 50
VOL.1 VOL.2
BOX 01 / CAJA 01 BOX 02 / CAJA 02
01,02,03,04,05,06
07,08,14,15,16,17, 09,10,11,12,13.
18,19,20,21,22.
60 70 80 90 100 110
VOL.3 VOL.4
BOX 03 / CAJA 03 BOX 04 / CAJA 04
1020941 - Vidro 718 x 360 x6mm
23 - Portas
1020942 - Espelho 726 x 348 x3mm
Instruções para a montagem do produto:
Product assembly instructions:
Instrucciones para el montaje del producto:
04 Volumes / 04 Boxes / 04 Cajas
Antes de iniciar a montagem:
Separe as peças e acessórios organizadamente
e leia as instruções de montagem.
Before starting assembly:
Separete the parts and accessories in an organized
manner and read the assembly instructions .
Antes de comezar el montaje:
Separe las piezas y acessorios organizadamente
y lea las instrucciones de montaje.
Ferramentas
Recomendamos o uso de chave de fenda
Philips, martelo e parafusadeira ao montar
o móvel (ferramentas não Fornecidas.)
We recommend using screwdriver Philips,
hammer and screwdriver to assembre
mobile(tools not provided.)
Recomendamos el uso de un destornillador
Philips, martillo y un destonillador para
montar o móvil (Herriamientas no suministradas.)
Ferrramentas: Martelo
Tools: Hammer
Herriamentas: Martillo
Ferrramentas: Chaves philips
Tools: Chaves philips
Herriamentas: Chaves philips
Ferrramentas: Martelo de borracha
Tools:Hubber Hammer
Herriamentas: Martillo de goma
Montagem 2 pessoas
Assembly 2 people
Montaje 2 personas
Tempo 60 minutos
60 minutes time
2019
Atualizado em - Up-to-date on
Tiempo 60 minutos
Modernizacion en
06/09/2019
Revisão - 01
120 130 140 160
